ASENKRON MOTORLAR | 2. BÖLÜM

ASENKRON MOTOR | 2. BÖLÜM

Asenkron motor yapısının, en önemli hesaplanması gereken parametreleri moment (tork), hız veya devri, kontrol düzenekleri ve yol verme işlemleridir. Bu bölümde asenkron motor eşdeğer devresi, parametreleri, moment hesabı ve yol verme çeşitleri gösterilecektir.

Asenkron Motor Eşdeğer Devresi

Asenkron motorların çalışma ilkesi ve temel yapısı itibariyle transformatörlere benzediği için eşdeğer devresi transformatörlere çok benzerdir. Makinenin karmaşık yapısında primer ve sekonder sargılarındaki akan akımları, momenti, güç faktörünü, güç değerlerini, kayıpları hesaplamak amacıyla sadece bir fazın modelini çıkarmak ve bunun üzerinde hesaplarını yapmak daha kolaydır. Simetrik yapıya sahip asenkron motorlarda diğer fazlarında aynı modelin varlığı kabul edilerek hesaplamalar yapılır. T tipi ve L tipi olmak üzere iki türlü eşdeğer devre tipi vardır. Hesapların kolay yapılması sebebiyle genelde L tipi eşdeğer devre kullanılır. Asenkron motorların L tipi eşdeğer devresi aşağıdaki gibidir.

Asenkron Motorların L Tipi Eşdeğer Devre Modeli

Burada Vo statora uygulanan gerilimi, I1 stator akımını, Rs stator direncini, Xs stator kaçak reaktansını, Rr rotor direncini, Xr rotor kaçak reaktansını, Im boşta çalışma akımını, Xm manyetik reaktansı, I2 rotor akımını ve E ise rotorda indüklenen akımı temsil etmektedir.

Asenkron motorlarda Im ile gösterilen boşta çalışma akımı, stator ile rotor arasında bulunan ince fakat büyük manyetik direnç gösteren hava aralıklarından dolayı transformatördekinden daha büyüktür. Çünkü transformatörde manyetik direnç gösteren yapı hava değil, silisli saclardan oluşan manyetik nüvedir.

Asenkron Motor Moment Hesabı

Asenkron motorun L tipi eşdeğer devreye göre moment formülü aşağıdaki gibidir.

    \[M\;=\frac{m.p}{2\mathrm{πf}}\frac{R_r^'}s\frac{V_1^2}{Z^2}\]

Buradaki Z ile gösterilen eşdeğer devrenin L tipindeki empendasını ifade ederken, m faz sayısını, p kutup çifti sayısını, V1 ve f statora uygulanan gerilim ve frekansını göstermektedir.

Moment formülüne ve makinenin hızına göre asenkron motorun hız-moment grafiği aşağıdaki şekilde olur.

Asenkron Motorların Hız-Moment Grafiği

Grafiğe bakılacak olursa; motor senkron hızdayken (teoride mümkün olmayan) rotorun hızı sıfırdır. Motorun kalkınması için belli bir kalkış momenti (Mo) vardır. Bu durumda rotor hızı sıfırdır bunu motorun yenmesi gerekir ki motor kalkınsın ve dönmeye başlasın. Motor kalktıktan sonra belli bir hız değerinden sonra veriminin düştüğü görülmektedir. Yani devrilme momentini (Mk) aşmıştır. Makinenin devrilme momentini aşmaması gerekir. Bu durumdaki hızına devrilme hızı (nk), kaymasına ise devrilme kayması (sk) denir. Bu parametrelere göre moment formülünden devrilme momenti hesaplanır. Özetle asenkron motorlarda hız ayarı yapılırken veya yol verilirken kalkış momentini yenmesi ve devrilme momentini aşmaması gerekmektedir.

Asenkron Motorlara Yol Verme İşlemi

Durmakta olan motorun stator sargılarına gerilim uygulandığında rotor hareketsiz olduğundan indüklenen emk sıfırdır. Dolayısıyla ilk anda motorun eşdeğer devresi kısa devre durumundadır ve çekilen akım kısa devre akımıdır. Bu yüksek akımın rotor sargılarında yarattığı kuvvet ile üretilen momente yol verme momenti denir. Rotor bunun etkisiyle dönmeye başlar. Hızın artması ile indüklenen zıt emk artar ve şebeke gerilimine ters yönde olduğundan, başlangıçta çekilen büyük kısa devre akımı yavaş yavaş düşmeye başlar. Motorun miline bağlanmış ve sürülmekte olan herhangi bir iş makinesinin karşıt momenti (frenleyici momenti), motorun kendi ürettiği momente eşit olunca, motor ve iş makinesinden oluşan ikili sabit bir hızda dönmeye devam eder. Bu geçici işleme yol verme işlemi denir.

Sincap Kafesli Asenkron Motorun Bağlantı Kutusu, Rotor ve Stator Yapıları

Yol verme sırasında şebekeden çekilen akımın büyük olması, şebekede geçici ve yüksek gerilim düşümlerinin meydana gelmesine, dolayısıyla gerilim dalgalanmalarına neden olur.  Bu istenmeyen bir durumdur. Bunun yanı sıra bu akım, makine sargılarında yüksek kayıplara sebep olur. Sargı sıcaklığının yükselmesine neden olur ve bu durum motora zarar verebilir. Bu yüzden yol verme işlemini yaparken bu tip durumların göz önünde bulundurulması gerekir. Yol verme işleminde şebekeden çekilen akımın yüksek olmamasına ve yol verme işleminin çok kısa sürede tamamlanması gerekir. Aşağıda asenkron motorlara yol verme işlemlerinden bazıları gösterilmektedir.

  • Oto-transformatör kullanmak
  • Sargı bağlantısında yıldız/üçgen değişimi yapmak
  • Akım sınırlayıcı bir direnç kullanarak yol vermek
  • Derin oluk etkisinden yararlanmak
  • Rotorda çift kafes kullanmak
  • Bileziklere direnç bağlamak
  • Yardımcı bir motor kullanmak
  • Güç elektroniği düzenleri (sürücüler, yumuşak yol vericiler) kullanmak

Bu düzeneklerden en çok güç elektroniği düzenleri yani sürücüler (driver), yumuşak yol vericiler (soft starter) kullanmak ve yıldız üçgen yol vermek işlemleri kullanılır.

ASENKRON MOTOR NASIL ÇALIŞIR?

Asenkron Motor Nedir, Neden Kullanılır?

Asenkron motorlar, en çok elektrik yükü olarak kullanılan elektrik makinesidir. Hem uygun maliyette üretilmesi hem de fazla bakım gerektirmemesi sebebiyle son derece tercih edilen bir motor tipidir. Bir fazlı ve üç fazlı olarak üretilirler. Bir fazlı asenkron motorlar küçük güçlü olarak çamaşır makinesi, buzdolabı, pompa gibi yapılarda kullanılırken üç fazlı asenkron motorlar ise daha çok endüstriyel tesislerde ve fabrikalarda konveyör sistemlerinde, CNC tezgahlarda vb. uygulamalarda kullanılır. Asenkron motor çalışma prensibi itibariyle kullanımı kolay ve kontrolü güç elektroniği devreleri yardımıyla talep edilen hızlarda ve torkta çalışmaları, kontrolünün çok kolay yapılması vb. gibi avantajları bulunduğundan piyasada en çok kullanılan elektrik makineleridir.

Endüstriyel Tesislerde Asenkron Motor Kullanımı

Asenkron Motorların Konstrüksiyonu

Asenkron motorlar, yapısı itibariyle iki sargıdan oluşur. Bu sargılardan birinin görevi manyetik alanı yaratmak, diğerinin görevi ise hareketi sağlayacak olan kuvveti üretmektir. Bu sebeple dönme hareketini yapacak parçanın (rotorun) daire kesitli olması gerekir. Sabit olan kısım ile dönme hareketi yapan kısım arasına hava aralıkları yerleştirilir. Hava aralığında sarf edilen amper-sarımın küçük olması için, manyetik direnci demirinkinden büyük olan hava aralığının minimum olacak şekilde tasarlanması gerekir. Bunun için de hareketsiz parça (stator) da aynı rotor gibi yine daire kesitli yapılır. Asenkron motorlar rotor yapılarındaki farklılığa göre ikiye ayrılırlar.

  • Sincap kafes rotorlu asenkron motorlar
  • Bilezikli rotorlu asenkron motorlar

Sincap Kafes Rotorlu Asenkron Motor Çalışma Prensibi

Kısa devre çubuklu asenkron motor olarak da adlandırılır. Rotor silindirindeki açılan oluklara yerleştirilen sargılar, silindirin her iki ucundan kısa devre edilirler. Kısa devre edilmesinden dolayı bu sargılardan bir akım akar ve manyetik alanın etkisiyle Biot-Savart yasası gereği iletkene dik bir kuvvet etki eder. Böylece rotor dönmeye başlar.

Uçları Kısa Devre Edilmiş Sincap Kafes Yapısı

Bilezikli Rotorlu Asenkron Motor Çalışma Prensibi

Bilezikli rotorlu asenkron motorun rotor kısmına, statorda olduğu gibi üç fazlı sargılar yerleştirilir. Sargı uçları, fırça ve bilezikler yardımıyla harici olarak enerji verilmek üzere motor gövdesinde yer alan bağlantı kutusuna çıkarılır. Bileziklerin üzerine karbon fırçalar yerleştirilir. Böylece sargılar dış devreyle bağlantı kurulması sağlanır. Üzerinden geçecek akımın şiddetine göre karbon fırçalar farklı alaşımlardan yapılabilir.

Bilezikli Rotorlu Asenkron Motor Yapısı

Asenkron Motor Çalışma Prensibi

Asenkron motor çalışma prensibi gereği, ilk hareketini yapması elektromanyetik ilkelere dayanır. Statora alternatif gerilim uygulandığında, stator sargılarından bir akım akar ve bu akım bir alternatif manyetik döner alan ve akısı yaratır. Döner alanın meydana getirdiği manyetik akı çizgileri makinenin çevresinde döner. Döner manyetik alan hızına senkron hız denir. Senkron makinelerde rotor hızı, döner alanın yarattığı senkron hızda dönerken, asenkron makinelerde rotor bu hızdan farklı bir hızda dönmektedir. Bu yüzden bu makinelere asenkron makineler denir. Frekans ve makinenin kutup sayısıyla senkron hızı belirler. Elektrik makinelerinde senkron hız formülü aşağıdaki gibidir.

    \[n_s=\frac{60f}p\]

Bu formülde Ns senkron hızı tanımlarken, f frekansı ve p ise elektrik makinesinin (generatör, alternatör, motor) kutup çifti (2 kutuplu makinenin kutup çifti sayısı p, 1 olur) sayısını belirtmektedir.

Döner manyetik alan senkron hızla, kısa devre edilmiş, durmakta olan rotor iletken düzlemlerinden geçerek rotor akımlarını indükler. İndükleme sonucunda oluşan kuvvetler ise, rotorun dönme hareketine başlamasına ve zamanla hızlanmasına neden olur. Rotor, Biot-savart yasası gereği kendisine etkiyen kuvvetlerin yardımıyla büyük bir ivme ile kalkar ve hızlanır. Bu kalkış esnasında, statora gerilim verildiği anda, henüz rotor duruyor iken makine bir transformatör gibi çalışır. Bu esnada makinenin transformatörden tek farkı, sekonder sargıların her iki tarafındaki manyetik devrenin birer hava aralığı ile stator manyetik devresine bağlı olmasıdır. Transformatörlerde hatırlanacağı gibi primer ve sekonder devre bir nüve (çekirdek) ile manyetik olarak birbirlerine bağlı idi. Bu esnada asenkron motorun stator sargılarında şebeke gerilimi ve frekansı varken, rotor sargılarında ise çevirme oranından kaynaklı daha indüklenmiş daha düşük gerilim vardır fakat frekans aynıdır. Bu değişme oranı bilezikli rotorlu asenkron motorlarda yaklaşık olarak bir civarındadır. Bu andan itibaren hızlanan rotor ile döner alan arasında arasındaki hız farkı azalmaya başlar. Dönmekte olan manyetik alan vektörü, rotorun iletken düzlemlerinden birim zaman içerisinde daha az geçmeye başlar. Dolayısıyla rotorda indüklenen gerilim azalır ve akım küçülür. Rotora etkiyen kuvvet de küçülür. Bu sırada ivmelenme devam ederken rotorun oluşturduğu dönme kuvveti, karşıt kuvvet olan yataklardaki sürtünme kuvveti ile hava ile olan sürtünme kuvvetleriyle eşit olduğunda ivme sıfırlanır ve motor sürekli aynı hızda dönmeye devam eder. Asenkron motor çalışma prensibi bu şekilde özetlenebilir.

Sincap Kafesli İndüksiyon Motorunun İç Yapısı

Rotor hızı dengeye ulaştığında senkron hıza yakın bir değerde ama daha düşük bir hızda dönmektedir. Rotor hızıyla döner alan hızı arasındaki fark çok küçüktür. Rotor hiçbir zaman kendiliğinden döner alan hızına erişemez. Erişse bile, döner alan vektörü rotor iletken düzlemlerinin içinden geçemez ve dolayısıyla rotor sargılarında bir gerilim indüklenemez ve kuvvet üretemez. Ancak dışarıdan bir ekstra tahrik ile döndürülürse bu hızı aşabilir, o zaman da zaten generatör modunda çalışıyor demektir.

Asenkron Makinelerde Kayma

Döner elektrik makinelerinde kayma deyimi çok önemlidir. Makinenin çalışma yapısını belirler. Elektrik makinelerin çalışabilmesi için alternatif döner manyetik alana, dolayısıyla manyetik akıya ihtiyacı vardır. Üç fazlı döner elektrik makinelerinde stator sargılarındaki döner manyetik alan hızı (yani senkron hızı) ile rotor hızının arasındaki farkın, senkron hıza göre oranı kayma değerini verir ve “s” ile gösterilir. Formülü aşağıdaki gibidir.

    \[s=\frac{n_s-n}{n_s}\]

Kayma değerine bağlı olarak aşağıdaki tabloda asenkron makinelerin çalışma şekilleri gösterilmiştir.

nsnsÇalışma Şekli
nsn0Motor Çalışma
nsn>nss<0Generatör Çalışma
-nsns>1Fren Çalışma
nsn=nss=0Boşta Çalışma
nsn=0s=1Transformatör Çalışma

İlk harekete geçme esnasında, rotor hareketsiz iken asenkron makine sekonderi kısa devre olan bir transformatör gibi çalışır. Hareket başladıktan sonra, sürekli çalışma noktasına ulaşıncaya kadar çalışma şekli motor çalışmadır. Çünkü bu durumda elektrik enerjisi şebekeden çekilir ve  mekanik enerjiye dönüştürülür. Rotor hızının hiçbir şekilde kendiliğinden senkron hıza erişemeyeceğinden, erişse bile o anda rotor sargısında gerilim değerinin sıfır olacağından makine bir güç üretmeyecektir ve boşta çalışacaktır. Senkron hıza kendiliğinden erişemeyen rotorun dışarıdan bir kuvvet yardımıyla senkron hızı aşması durumu ise generatör çalışma modudur. Çünkü artık makinenin girişinde harici mekanik güç verilirken, çıkışından elektrik enerjisi alınmaktadır. Motor çalışan bir makinenin döner alanın saat ibresi yönünde döndüğü ve sargılarına verilen üç fazlı akımların R,S,T sırası ile bağlı olduğu kabul edilsin. Bu durumda rotorun dönüş yönü, döner alanın dönüş yönündedir. Fazların sıralamasında iki fazın yerini değiştirilirse (örneğin R,T,S gibi) makineye hakim olan döner alanın yönü değişir. Rotor döner alana uyarak yavaşlamaya başlar ve frenlenmiş olur. Bu geçici duruma da fren çalışma modu adı verilir. Eğer makinenin faz sırası R,T,S olarak bırakılırsa, önce yavaşlar, sonra kısa bir süreliğine durur. Daha sonra ters yönde dönmeye başlar. Sürekli çalışma noktasına kadar hızlanır, bu noktaya geldiğinde motor olarak sürekli çalışmaya devam eder.

SENKRON GENERATÖRLER (ALTERNATÖRLER)

SENKRON GENERATÖRLER

Senkron generatörler, alternatör olarak da adlandırılan, elektrik üretiminde en çok kullanılan elektrik makinelerinden biridir. Elektrik makinelerinde, transformatörlerin dışında senkron makineler ile asenkron makineler bulunmaktadır. Manyetik döner alanın oluşumu makinen çalışma prensibini belirler. Senkron ve asenkron makinelerin çalışması manyetik döner alana bağlıdır. Bu iki tip makinede de hem rotor hem de stator denen yapılar bulunmaktadır. Senkron makinelerde rotor hızı, döner alanın yarattığı senkron hızda dönerken, asenkron makinelerde rotor bu hızdan farklı bir hızda dönmektedir.

Senkron generatörler veya alternatörler, mekanik enerjiyi elektrik enerjisine çeviren senkron elektrik makinelerdir. Frekans ve makinenin kutup sayısıyla senkron hızı belirler. Elektrik makinelerinde senkron hız formülü aşağıdaki gibidir.

    \[n_s=\frac{60f}p\]

Bu formülde Ns senkron hızı tanımlarken, f frekansı ve p ise elektrik makinesinin (generatör, alternatör, motor) kutup çifti (2 kutuplu makinenin kutup çifti sayısı p, 1 olur) sayısını belirtmektedir.

Senkron Generatörlerin Yapısı

Senkron generatörlerde kutup sargıları rotorda bulunmaktadır. Rotor, makinenin hareketli kısmıdır. Sonuçta bu kısım, döner manyetik alanı oluşturan bölümdür. Kutup sargıları, düzgün bir doğru manyetik alan oluşturmak için doğru akımla beslenir. Böylece makinenin hava aralığında zamanla değişmeyen ve sabit bir büyüklüğe sahip manyetik bir alan meydana gelir. Bu manyetik alan, rotorun harici bir tahrik cihazı tarafından döndürülmesi sonucu statora yerleştirilmiş üç fazlı sargı düzlemlerini farklı açılarda geçer ve stator sargılarında bir gerilim indükler. Bu indüklenen gerilim değişken, yani alternatif (AC) gerilimdir. Burada çıkarılacak en önemli sonuç, makineye bir tahrik yardımıyla rotoru döndürüldüğünde (yani mekanik enerji verildiğinde), statorundan elektrik enerjisi elde etmemizdir. Stator sargı düzlemlerinden geçen ve sargıyı kesen manyetik akının düzleme dik olan normal ekseni ile yaptığı açı 0-360 derece arasında değiştiğinden, alternatif akım elde edilmektedir. Senkron generatörün (alternatörün) Statorda bulunan sargılara endüvi sargısı, rotordaki sargılara ise kutup sargıları denir. Makinenin duran bölümü endüvi kısmı olduğundan elektrik enerjisi buradan başka bir dış devreye aktarılırken ekstra fırça veya bilezik gibi bir aksesuara ihtiyaç duyulmaz. Stator kısmı hareketsiz olduğundan izole edilmesi ve soğutulması daha kolaydır. Ayrıca bu sargılar, santrifüj (merkezkaç) etkiden etkilenmediği için ekstra bir önlem almaya gerek duyulmaz. Senkron generatörlerde ek olarak söndürüm (amörtisör) sargıları bulunur. Bu sargılar, eğer makine motor işletmesinde kullanılıyorsa, moment salınımlarını sönümler ve asenkron olarak yol almasını sağlar.

Senkron Generatörlerin Stator ve Rotor Sargıları

İki tip senkron generatör (alternatör) tipi bulunur.

  • Yuvarlak rotorlu senkron generatör
  • Çıkık kutuplu senkron generatör

Yuvarlak (Silindirik) Rotorlu Senkron Generatörler (Alternatörler)

Turbo alternatörler olarak da adlandırılır. Stator ve rotor arasındaki hava aralığı makinenin her yerinde aynıdır. Diğer alternatör tiplerine göre çapı daha dar, boyu daha uzundur. DC enerji vermek için rotordaki kutup sargılarının uçları, rotor milindeki bileziklere bağlıdır. Genelde iki veya dört kutuplu olarak üretilirler. Orta büyüklükteki üretim santrallerinde (kojenerasyon, dizel jeneratörler vb.) kullanılır.

Çıkık Kutuplu Senkron Generatörler (Alternatörler)

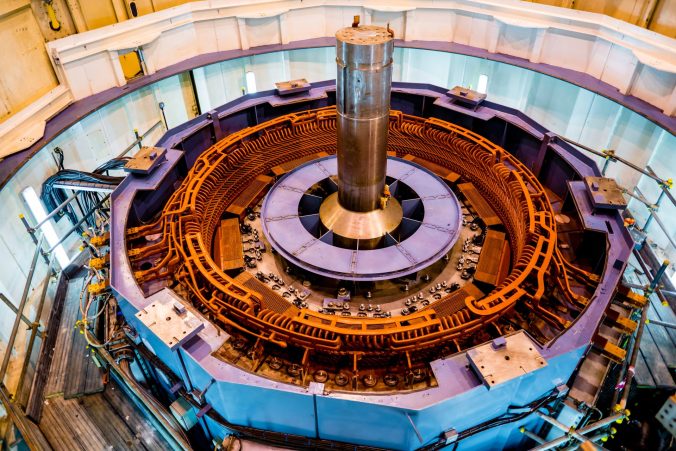

Yuvarlak rotorlu senkron generatörlere istinaden, rotorun yapısı gereği, stator ve rotor arasındaki hava aralığı değişkendir. Hidroelektrik gibi mekanik tahriki düşük devirli uygulamalarda kullanılır. Diğer alternatör tiplerine göre çapı daha geniş, boyu daha kısadır. Santrifüj etkiden dolayı çok gürültülü bir makine olup, genelde büyük güçteki elektrik santrallerinde kullanılır.

Çıkık Kutuplu (Solda) ve Silindirik Rotorlu (Sağda) Senkron Generatörler

Senkron Generatörlerde Hesaplamalar ve Kullanım Alanları

Senkron generatörlerde indüklenen gerilim, moment vb. hesaplar, yükün dirençli (omik), endüktif veya kapasitif özelliklerine göre farklılık gösterir. Yuvarlak rotorlu senkron generatörlerde, endülenen gerilimi, momenti veya çıkış gücünün hesabı için genellikle eşdeğer devreler veya fazör diyagramlar yardımıyla yapılır. Ancak çıkık kutuplu senkron generatörlerde, eşdeğer devreler belirli bir noktaya kadar kullanılır ve bu nedenle fazör diyagramların kullanılmasında daha çok fayda vardır.

Senkron generatörler (alternatörler), hem güç hem de yapı olarak elektrik makinelerinin en büyük olanlarıdır. Genelde elektrik üretiminde kullanılır ancak bazı durumlarda, eğer büyük güçte bir mekanik enerji istenirse, senkron motor olarak da kullanılmaktadır. Ortalama 2000 MVA değerine kadar bir alternatör, elektrik gücü üretebilmektedir.
