Asenkron Motorda Kayma ve Moment: Sürücü mü, Yol Verici mi Seçilir?

Asenkron Motorda Kayma ve Moment: Sürücü mü, Yol Verici mi Seçilir?

Asenkron motor, sahada en sık gördüğümüz makine tipidir; basit, ucuz ve dayanıklıdır. Rotor, döner alanın hızına asla tam yetişemez; bu hız farkına kayma denir ve motorun moment üretmesinin fiziksel şartıdır. Kayma sıfır olsaydı rotor iletkenlerinde gerilim indüklenmez, akım akmaz, moment de üretilmezdi.

Ancak bu yazının amacı motorun ne olduğunu anlatmak değil. Amaç şu: kalkış anındaki kayma 1,0 (rotor durgun) olduğundan motor şebekeden anma akımının katlarını çeker ve moment eğrisi bu bölgede kontrolsüzdür. İşte bu üç büyüklük — kayma, moment ve kalkış akımı — doğrudan kalkış cihazı seçimini belirler: doğrudan yol verme (DOL), yol verici (soft starter) yoksa frekans çevirici (VFD). Aşağıda önce bu büyüklükleri sayısal olarak çıkarıyoruz, sonra karara bağlıyoruz.

Kayma ve Senkron Hız Hesabı

Senkron hız, döner alanın hızıdır ve yalnızca frekans ile kutup sayısına bağlıdır:

n_s = 120 · f / p

50 Hz besleme ve 4 kutuplu bir motor için senkron hız 1500 dev/dak çıkar. Motorun etiketinde tam yük hızı örneğin 1455 dev/dak yazıyorsa, kayma şöyle bulunur:

s = (n_s − n) / n_s = (1500 − 1455) / 1500 = %3

Yani rotor, döner alanın gerisinde %3 kalır. Bu %3’lük fark küçük görünse de motorun tüm tam yük momentini bu bölgede üretmesini sağlar. Rotor devresinde görülen frekans da kaymaya bağlıdır:

f₂ = s · f = 0,03 · 50 = 1,5 Hz

Bu 1,5 Hz’lik rotor frekansı, tam yükte rotor demirindeki kayıpların neden düşük olduğunu açıklar; kalkışta ise kayma 1,0 olduğu için rotor frekansı beslemenin ta kendisidir ve rotor kayıpları tavan yapar. Kalkışın uzun sürmesi motoru bu yüzden ısıtır.

Kalkış Akımı ve Moment Karakteristiği

Durgun rotorda (kayma = 1) motor bir kısa devreli trafo gibi davranır ve şebekeden anma akımının 5–8 katı akım çeker. Kalkış momenti tipik olarak anma momentinin 1,5–2,5 katı, devrilme (breakdown) momenti ise 2–3 katı civarındadır. Sorun şudur: yüksek akım en çok kalkış anında, en az moment payının olduğu bölgede akar.

Bu eğri seçim kararının kalbidir. Yükünüz kalkışta yüksek moment istiyorsa (kırıcı, konveyör dolu başlarsa) akımı kısan her yöntem momenti de kısar — çünkü asenkron motorda moment yaklaşık gerilimin karesiyle orantılıdır:

M ∝ U²

Gerilimi %70’e düşüren bir yol verici, momenti yaklaşık %49’a düşürür. Yük bu momentte kopamıyorsa motor kalkamaz ve akım sürekli yüksek kalır. Bu yüzden kalkış cihazı seçimi “akımı azalt” kadar “yükün moment ihtiyacını karşıla” sorusudur.

Seçim Kararı: DOL, Yol Verici mi Frekans Çevirici mi?

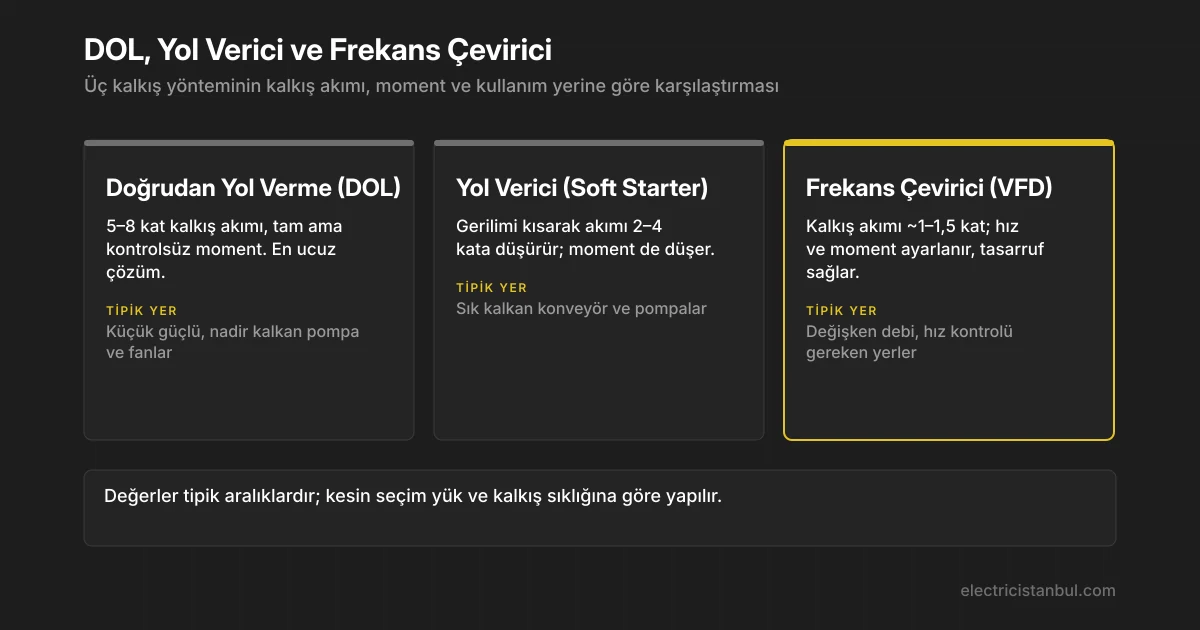

Üç yöntemi kabaca şöyle ayırırız:

Karar kriterleri:

• Motor gücü küçük ve kalkış nadirse doğrudan yol verme yeterlidir. Ekstra cihaz maliyeti ekonomik değildir.
• Kalkış akımı şebekeyi/jeneratörü zorluyorsa veya mekanik darbe istenmiyorsa yol verici tercih edilir. Yumuşak kalkış kayışı, kaplini ve boru hattını korur; su darbesini (water hammer) azaltır.
• Hız değiştirmeniz veya moment/debiyi sürekli ayarlamanız gerekiyorsa frekans çevirici tek doğru cevaptır. Pompada/fanda değişken debi işletiliyorsa frekans çevirici hem kalkış akımını en aza indirir hem de kısmi yükte belirgin enerji tasarrufu sağlar (moment ∝ hız², güç ∝ hız³).

Moment karakteristiğine göre kontrol tipini ve fren direncini seçme detayını motor sürücü seçimi: moment karakteristiği, kontrol tipi ve fren direnci hesabı yazımızda ayrıca ele alıyoruz; bu yazıda odak kalkış cihazının seçimidir.

Uygulama: Saha Pratiği ve Sık Yapılan Hatalar

• Yol vericiyi yanlış yükte kullanmak. Yüksek eylemsizlikli (fan volanı gibi) yükte yol verici, gerilimi kısar ama moment düşünce kalkış süresi uzar. Uzun kalkış hem yol vericinin tristörlerini hem motoru aşırı ısıtır. Bu durumda ya bypass kontaktörü doğru zamanda devreye girmeli ya da frekans çeviriciye geçilmelidir.
• Bypass kontaktörünü atlamak. Yol verici tam gerilime ulaştıktan sonra tristörler üzerinden akım akmaya devam ederse ısınır. Kalkış tamamlanınca devreye giren bypass kontaktörü hem kaybı hem de harmoniği ortadan kaldırır.
• Frekans çeviricide motor kablosunu uzun bırakmak. Uzun ekransız kablo, yansıyan dalga nedeniyle motor sargı yalıtımını zorlar ve elektromanyetik girişim yaratır. Ekranlı kablo ve gerekiyorsa çıkış çıkış reaktörü/du-dt filtresi kullanılmalıdır.
• Termik korumayı yol vericiye/çeviriciye göre ayarlamamak. Frekans çeviricide düşük hızda motorun öz soğutma fanı yavaşladığı için soğutma zayıflar; sürekli düşük hız çalışmada kapasite düşürme (derating) yapılmalı veya harici soğutma eklenmelidir.
• Doğrudan yol vermede gerilim düşümünü hesaplamamak. Kalkış anındaki 5–8 katı akım, uzun besleme hattında ani gerilim düşümü yaratır ve komşu yükleri etkiler; aynı barada aydınlatma varsa titreme (flicker) görülür.

Standart Tarafı ve Pratikte Anlamı

• IEC 60034 (dönen elektrik makineleri). Asenkron motorun anma değerleri, verim sınıfı (IE2/IE3/IE4) ve görev tipi (S1–S9) bu seri altında tanımlanır. Pratikte: sık kalkan bir motorda görev tipini S1 (sürekli) sanıp seçim yaparsanız motor termik olarak yetersiz kalır; kalkış sıklığı yüksekse S4/S5 gibi kesikli görev ve buna uygun cihaz seçilmelidir.
• IEC 60947-4-2 (yarı iletken motor kontrol cihazları ve yol vericiler). Yol vericinin anma değerleri, koordinasyon (Tip 1 / Tip 2) ve kısa devre dayanımı bu standarda göre verilir. Pratikte: kataloğdaki akım değerinin hangi kalkış görevine (örneğin AC-53a: kalkış akımı × süre × kalkış/saat) göre tanımlandığına bakılmalıdır; sadece motor anma akımına bakıp seçmek yol vericiyi yetersiz bırakır.
• IEC 61800 (ayarlanabilir hızlı elektrik güç sürücü sistemleri). Frekans çeviricinin EMC (61800-3) ve güvenlik (61800-5-1) gereklilikleri bu seride yer alır. Pratikte: 61800-3’e göre çeviricinin bulunduğu ortam (birinci/ikinci ortam, C1–C4 kategorileri) EMC filtresi seçimini belirler; konut yakınında C1 filtre gerekirken sanayi ortamında C3 yeterli olabilir. Yanlış kategori seçimi ya gereksiz maliyet ya da girişim şikâyeti demektir.

Özetle: kayma ve moment eğrisi motorun karakterini verir, kalkış akımı ise sınır koşulu koyar. Bu üç büyüklük birlikte okunmadan doğru kalkış cihazı seçilemez.
