GES String Hesabı: Sıcaklık Düzeltmeli Seri Panel Sayısı ve MPPT Eşleştirme

GES String Hesabı: Sıcaklık Düzeltmeli Seri Panel Sayısı ve MPPT Eşleştirme

Bir güneş enerjisi santralinde (GES) panelleri kaç adet seri bağlayacağınızı belirleyen şey, panelin etiket değeri değil; sahanın en soğuk ve en sıcak gününde ölçtüğünüz gerilimdir. String hesabının özü budur: dizinin gerilimi soğukta yükselir, sıcakta düşer. Doğru string, bu iki uç arasında invertörün maksimum azami akım izleme noktası (Maximum Power Point Tracking, MPPT) penceresine her koşulda oturan diziyidir.

Bu yazıda MPPT ve açık devre gerilimi (Voc) kavramlarını tekrar tanımlamıyoruz; doğrudan sahadaki iki kritik senaryoyu — en düşük sıcaklıkta maksimum seri panel, en yüksek sıcaklıkta minimum seri panel — sıcaklık katsayısıyla düzeltip sayısal olarak hesaplıyoruz. Örnek panel değerleri: Voc = 49,5 V, azami güç noktası gerilimi (Vmp) = 41,5 V, açık devre gerilimi sıcaklık katsayısı β(Voc) = −0,27 %/°C (yani −0,0027 /°C), Vmp sıcaklık katsayısı yaklaşık −0,40 %/°C (−0,0040 /°C). İnvertör tarafında maksimum DC (Dogru Akim) giriş gerilimi 1000 V, MPPT alt sınırı 200 V kabul edilmiştir.

String hesabının iki sınırı

Her stringin iki tarafından da sıkıştırıldığını düşünün:

• Üst sınır (soğuk gün): En düşük hücre sıcaklığında Voc en yükseğe çıkar. Bu gerilim invertörün maksimum DC giriş gerilimini hiçbir koşulda aşmamalıdır. Aşarsa invertör girişi zarar görür, garanti düşer.
• Alt sınır (sıcak gün): En yüksek hücre sıcaklığında Vmp en düşüğe iner. Bu gerilim MPPT çalışma aralığının altına düşerse invertör diziyi maksimum güç noktasında izleyemez; öğle sıcağında, yani en çok üretimin olması gereken anda verim kaybedersiniz.

Dikkat: üst sınırda Voc (açık devre, yani sabahın ilk ışığında panel henüz yük altında değilken) kullanılır; alt sınırda Vmp (yük altındaki çalışma gerilimi) kullanılır. En sık yapılan hatalardan biri her iki hesapta da aynı gerilimi kullanmaktır.

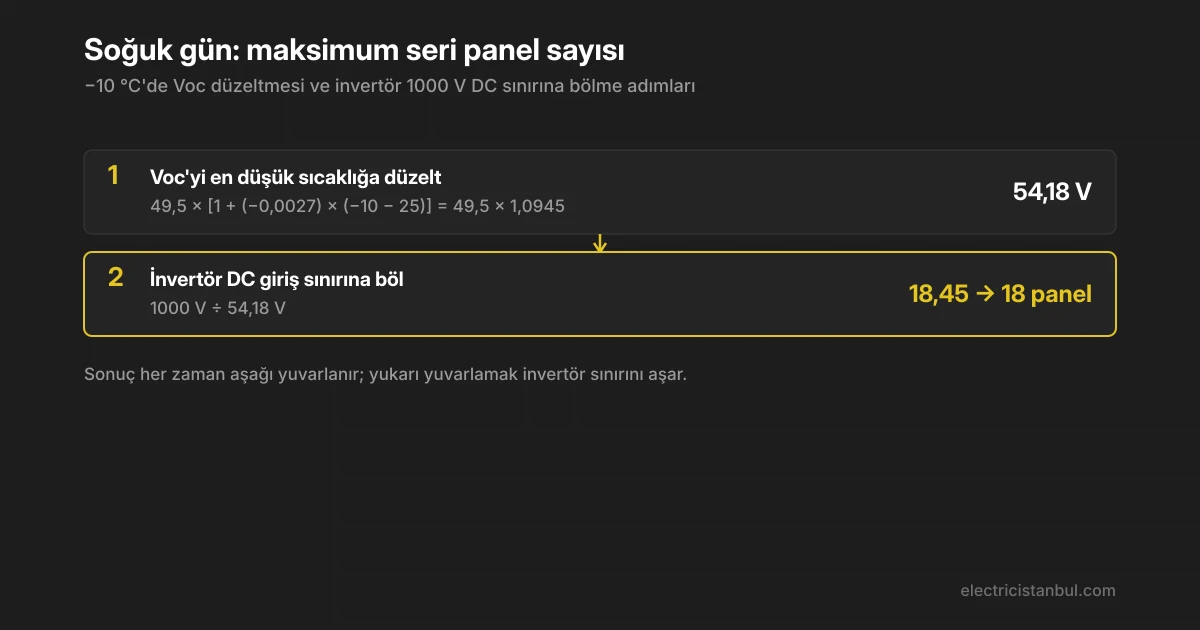

En düşük sıcaklıkta maksimum seri panel sayısı

Soğuk günde açık devre geriliminin düzeltilmiş değeri:

Voc(T) = Voc_STC × [1 + β(Voc) × (T_min − 25)]

Saha için en düşük hücre sıcaklığını −10 °C alalım (25 °C standart test koşulu referanstır). Katsayı negatif, sıcaklık farkı da negatif olduğundan çarpım pozitif çıkar ve gerilim artar:

Voc(−10) = 49,5 × [1 + (−0,0027) × (−10 − 25)] = 49,5 × [1 + (−0,0027) × (−35)] = 49,5 × 1,0945 = 54,18 V

Yani her panel soğukta 49,5 V yerine 54,18 V üretir. Maksimum seri panel sayısı, invertörün maksimum DC giriş gerilimine bölünerek bulunur:

N_max = 1000 V ÷ 54,18 V = 18,45 → aşağı yuvarlanır, 18 panel

Burada yukarı yuvarlama yapmak ölümcül hatadır: 19 panel × 54,18 V = 1029 V olur ve invertörün 1000 V sınırını aşar. Soğuk hava hesabında her zaman aşağı yuvarlanır.

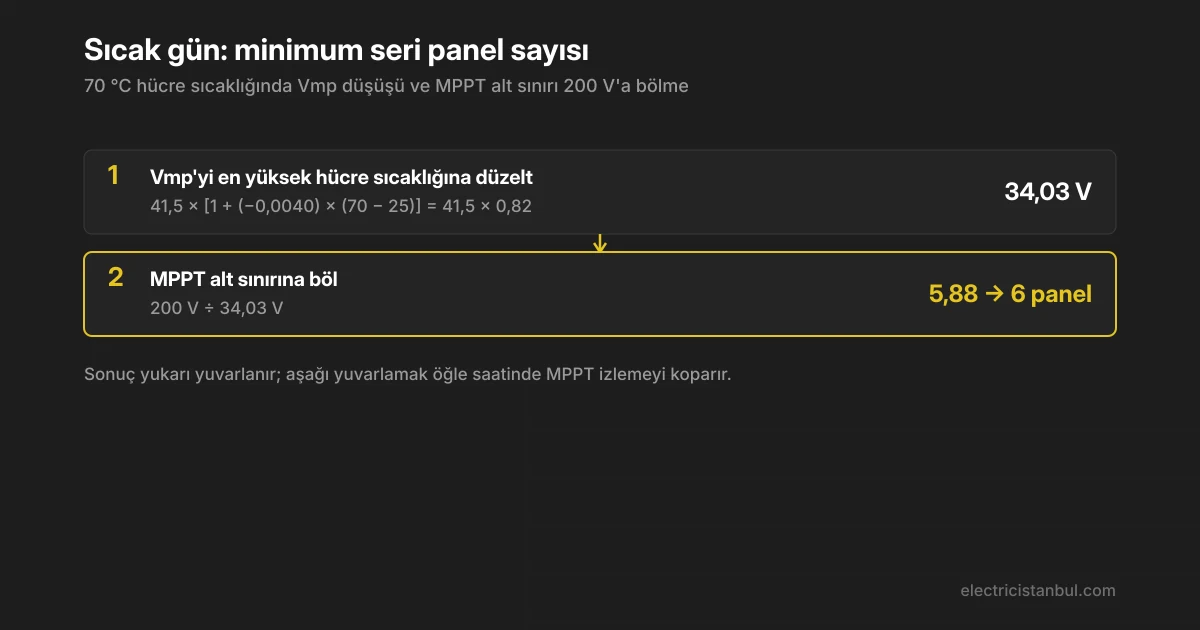

En yüksek sıcaklıkta minimum seri panel sayısı

Sıcak günde çalışma gerilimi (Vmp) düşer. Çatıya monteli panellerde hücre sıcaklığı ortam sıcaklığının çok üstüne çıkar; 70 °C hücre sıcaklığı gerçekçi bir tasarım değeridir.

Vmp(T) = Vmp_STC × [1 + β(Vmp) × (T_max − 25)]

Vmp(70) = 41,5 × [1 + (−0,0040) × (70 − 25)] = 41,5 × [1 + (−0,0040) × 45] = 41,5 × 0,82 = 34,03 V

Sıcakta panel başına gerilim 41,5 V’tan 34,03 V’a iner. Minimum seri panel sayısı MPPT alt sınırına bölünerek bulunur:

N_min = 200 V ÷ 34,03 V = 5,88 → yukarı yuvarlanır, 6 panel

Sıcak hava hesabında yukarı yuvarlanır: 5 panel × 34,03 V = 170 V, MPPT alt sınırının altında kalır ve öğle sıcağında izleme kopar. 6 panel × 34,03 V = 204 V ile pencerenin içinde kalırsınız.

Sonuç: bu panel-invertör çifti için geçerli string aralığı 6 ile 18 panel arasıdır. Pratikte string ortalama bu aralığın üst-orta bölgesinde (örneğin 16-18 panel) seçilir; böylece invertör girişi daha yüksek gerilimde çalışır, akım ve dolayısıyla DC kablo kaybı düşer.

Sıcaklık tasarım değerleri nasıl seçilir

Hesabın tamamı iki sayıya bağlıdır: T_min ve T_max. Yanlış seçilen sıcaklık, doğru formülü de yanlış sonuca götürür.

• T_min: Sahanın çok yıllık mutlak en düşük ortam sıcaklığı esas alınır; ortalama değil. İç Anadolu ve Doğu Anadolu’da −10 °C çoğu zaman iyimserdir; −15 ile −20 °C’ye kadar inilen istasyon verileri vardır. Ne kadar düşük sıcaklık seçilirse maksimum seri panel o kadar azalır.
• T_max: Ortam sıcaklığı değil hücre sıcaklığı kullanılır. Çatı montajında hücre, ortamdan 25-30 °C daha sıcak olabilir. 40 °C ortam + kötü havalandırılan çatı kolaylıkla 70 °C hücreye çıkar. Çatı GES kurulumunun nasıl yapıldığını anlatan yazımızda montaj boşluğunun bu sıcaklığı doğrudan etkilediğini görebilirsiniz.

Standart ne diyor: IEC 62548 ve IEC 60364-7-712

String gerilim hesabı keyfi değildir; fotovoltaik dizi tasarım şartlarını tanımlayan IEC 62548 (Türkçe karşılığı TS EN IEC 62548) standardı, dizi maksimum geriliminin sahanın beklenen en düşük hücre sıcaklığındaki düzeltilmiş Voc üzerinden hesaplanmasını ve bu değerin ne panelin ne de invertörün anma gerilimini aşmamasını şart koşar. Yani yukarıdaki −10 °C düzeltmesi bir tercih değil, standardın beklentisidir.

Ek olarak fotovoltaik güç sistemlerinin elektrik tesisatı gereklerini kapsayan IEC 60364-7-712 (binalarda alçak gerilim tesisatının PV ile ilgili bölümü), DC tarafı gerilim sınırları ve koruma koordinasyonu açısından bu hesabı tamamlar. Pratikte bu iki standardın söylediği tek bir cümleye iner: panel etiketindeki 49,5 V değil, soğukta çıkan 54,18 V hesaba girer. Denetimde ve şebeke bağlantı onayında istenen de budur.

Panel-invertör eşleştirme: gerilimden sonra akım

Seri panel sayısını gerilim penceresine oturttuktan sonra iş bitmez; MPPT girişinin akım ve string sayısı tarafını da eşleştirmek gerekir:

• String akımı ≤ MPPT giriş akımı: Panel kısa devre akımı (Isc) + emniyet payı, invertörün MPPT giriş akımı anma değerini aşmamalıdır. Aşarsa invertör akımı kırpar (kapasite düşürme), üretim tavana vurur.
• String başına DC güç: Toplam bağlı panel gücü, invertörün önerdiği DC/AC (Alternatif Akim) aşırı yükleme oranı içinde kalmalıdır. Türkiye ışınım koşullarında 1,1-1,3 arası aşırı yükleme yaygındır.
• Paralel string dengesi: Aynı MPPT girişine bağlanan stringler eşit panel sayılı olmalıdır; farklı uzunlukta stringler izlemeyi bozar.

İnvertör seçim kriterlerini ve MPPT giriş sayısının çatı yönelimine göre neden önemli olduğunu solar invertör rehberimizde ayrıntılı ele aldık.

Sahada sık yapılan hatalar

• STC değeriyle hesaplamak: 49,5 V ile 1000 V’a bölüp 20 panel demek. Soğukta gerilim 54,18 V’a çıkınca sınır aşılır.
• Ortam sıcaklığını hücre sıcaklığı sanmak: T_max’ı 40 °C almak minimum panel sayısını olduğundan az gösterir, öğle verimi düşer.
• Soğukta yukarı yuvarlamak: 18,45’i 19’a yuvarlamak invertör girişini riske atar.
• MPPT alt sınırını yok saymak: Az panelli stringlerde sıcak öğle saatinde izleme kopar; sistem “çalışıyor” görünür ama düşük üretir, teşhisi zordur.

Doğru string tasarımı, aynı panel ve invertörle üretimi görünür biçimde artırır. Projeniz için panel-invertör eşleştirmesini sahanın gerçek sıcaklık verileriyle birlikte hesaplattırmak isterseniz bize proje detaylarınızla ulaşabilirsiniz.
