Motor Sürücü Seçimi: Moment Karakteristiği, Kontrol Tipi ve Fren Direnci Hesabı
Frekans invertörü (Variable Frequency Drive, VFD), asenkron motorun beslendiği gerilim ve frekansı birlikte değiştirerek hız ve moment denetimi sağlayan güç elektroniği cihazıdır. Bir doğrultucu, Doğru Akım (DC) barası ve Insulated Gate Bipolar Transistor (IGBT) evirici katından oluşur. Katalogda cihazlar çoğunlukla kilovat (kW) gücüne göre listelenir; oysa saha pratiğinde doğru seçim gücü değil, akımı, yük momentini ve gereken kontrol tipini esas alır.
Bu yazıda motor sürücü seçimini üç ayak üzerinde ele alıyoruz: yükün moment-hız karakteristiği, akıma göre boyutlandırma ve kontrol tipi kararı. Sonunda da dinamik frenleme gereken uygulamalarda fren direncini adım adım hesaplıyoruz. Motorun kendi davranışını hatırlamak isteyenler asenkron motor çalışma prensibi yazısından moment-kayma eğrisini gözden geçirebilir.

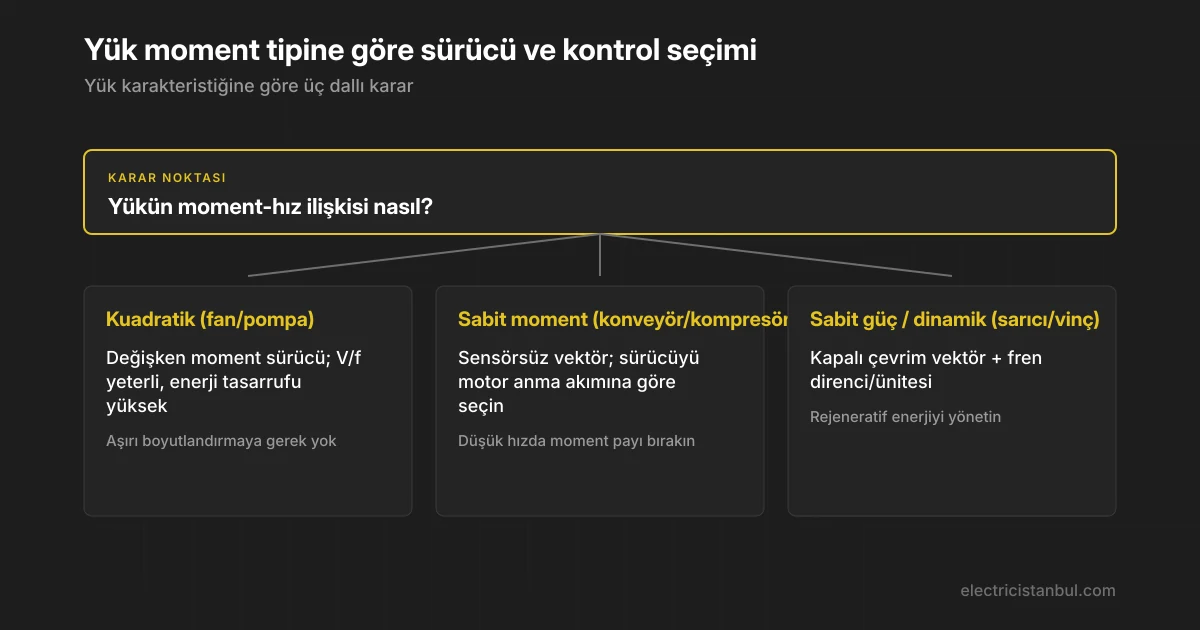

Yük moment karakteristiği: boyutlandırmanın çıkış noktası
Sürücüyü seçmeden önce cevaplanması gereken ilk soru şudur: yük, hız değiştikçe momenti nasıl talep eder? Üç temel karakteristik vardır ve her biri farklı bir boyutlandırma ve kontrol yaklaşımı ister.
Değişken (kuadratik) moment — fan ve pompalar
Santrifüj fan ve pompalarda gereken moment hızın karesiyle, güç ise küpüyle artar: P ∝ n³. Yani hızı yüzde 80’e düşürdüğünüzde güç ihtiyacı yaklaşık yarıya iner. Bu, VFD’nin en yüksek enerji tasarrufu sağladığı uygulamadır. Başlangıç momenti düşük olduğundan sürücüyü aşırı boyutlandırmaya gerek yoktur; çoğu üretici bu uygulamalar için ayrı bir “normal görev / pompa-fan” akım anma değeri (rating) verir.
Sabit moment — konveyör, kompresör, ekstruder
Burada yük, hızdan bağımsız olarak neredeyse sabit moment ister. Düşük hızda dahi tam moment gerektiğinden hem sürücü akımı hem de motorun soğutması kritik olur. Bu tip yüklerde sürücünün “ağır görev / yüksek aşırı yük” sınıfından seçilmesi ve düşük hızda moment payı bırakılması gerekir.
Sabit güç — sarıcı, tezgah mili, vinç
Hız arttıkça momentin düştüğü, gücün sabit kaldığı uygulamalardır. Genellikle geniş hız aralığı ve yüke iş yaptırmanın yanı sıra yükün sürücüye enerji geri gönderdiği (rejeneratif) durumlar içerir. Bu grup, kapalı çevrim kontrol ve çoğunlukla fren direnci/ünitesi ister.
Sürücüyü güç değil akım üzerinden seçin
En sık yapılan hata, motor etiketindeki kW değerini alıp aynı kW’lık sürücüyü sipariş etmektir. Doğru yaklaşım motorun anma akımını temel almaktır:
I_sürücü ≥ I_motor,anma × k
Burada k, yük karakteristiğine ve aşırı yük ihtiyacına bağlı emniyet katsayısıdır (sabit moment ve sık kalkışta 1,1–1,25). Neden kW değil de akım? Çünkü sürücünün IGBT’leri akımla ısınır; ayrıca aynı kW’lık motor farklı kutup sayısı, farklı güç faktörü ve farklı anma akımına sahip olabilir. Bir 15 kW’lık 6 kutuplu motor, 15 kW’lık 2 kutuplu motordan belirgin biçimde farklı akım çeker.
İkinci sık hata, paralel çalışan birden çok motoru tek sürücüyle sürerken akımları toplamayı unutmaktır. Bu durumda her motorun ayrı termik korumaya ihtiyacı vardır, çünkü sürücünün elektronik motor koruması yalnızca toplam akımı görür.
Üçüncü nokta ortam sıcaklığı ve rakımdır: 40 °C üzeri ve 1000 m üzeri rakımda sürücünün sürekli akım kapasitesinde düşürme (derating) uygulanır. Pano içi sıcaklık hesabı yapılmadan seçilen sürücü, yazın koruma atmasıyla kendini belli eder.

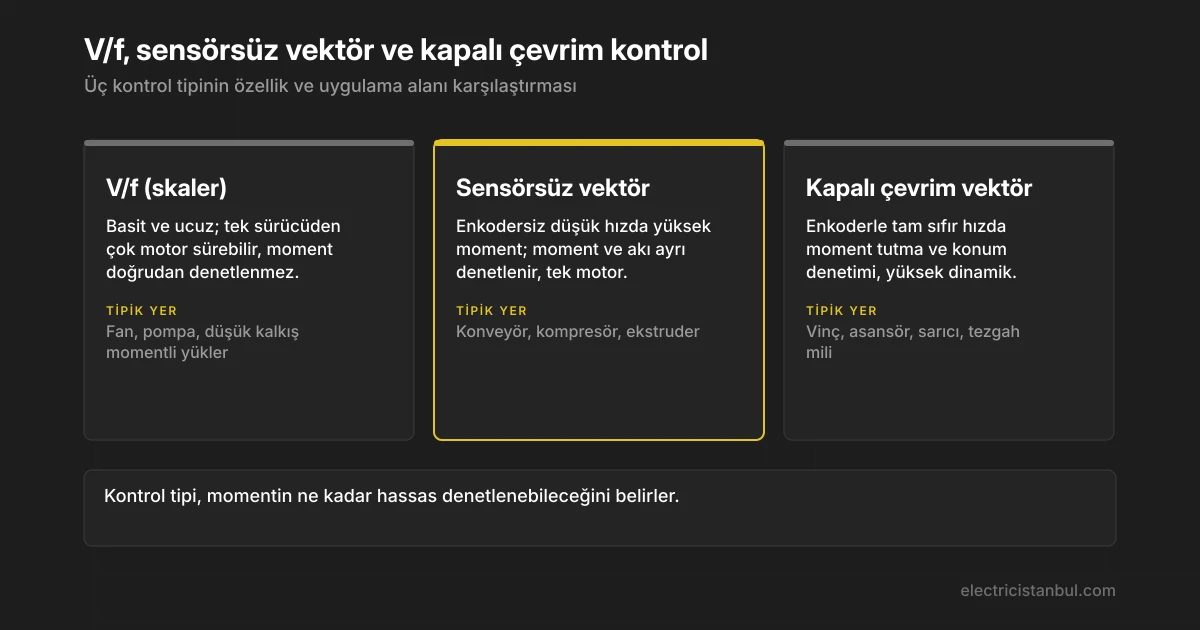

Kontrol tipi seçimi: V/f, sensörsüz vektör ve kapalı çevrim
Kontrol tipi, sürücünün momenti ne kadar hassas yönetebileceğini belirler ve doğrudan uygulamanın gereksinimlerine bağlıdır.
V/f (skaler) kontrol, gerilim/frekans oranını sabit tutar. Basit, ucuz ve kararlıdır; tek sürücüden birden çok motor beslenebilir. Ancak düşük hızda moment zayıflar ve moment doğrudan denetlenmez. Fan, pompa ve düşük kalkış momentli yükler için yeterlidir.
Sensörsüz vektör kontrolü, motor modelini kullanarak akımı moment ve akı bileşenlerine ayırır; enkoder olmadan sıfıra yakın hızlarda dahi yüksek moment üretir. Konveyör, kompresör ve ekstruder gibi sabit moment yüklerinin standart tercihidir.
Kapalı çevrim vektör kontrolü ise enkoder geri beslemesiyle çalışır; tam sıfır hızda moment tutma, konum denetimi ve yüksek dinamik yanıt sağlar. Vinç, asansör, sarıcı ve tezgah gibi hassasiyet ve güvenlik isteyen uygulamalarda kullanılır.
Fren direnci: ne zaman gerekir, nasıl hesaplanır
Motor, yükü yavaşlatırken veya bir asılı yükü indirirken jeneratör gibi davranır ve enerjiyi DC barasına geri pompalar. Bu enerji barayı şişirir; sürücünün fren choppersı belirli bir eşik gerilimini aştığında devreye girip enerjiyi bir dirençte ısıya çevirir. Fren direnci; yüksek eylemsizlikli yükler, sık dur-kalk, kısa yavaşlama süreleri ve indirme yapan vinç/asansör uygulamalarında gerekir.
Direnç seçiminde iki sınır vardır. Alt sınır chopper transistörünün akımıyla belirlenir: direnç ne kadar küçükse akım o kadar büyür ve IGBT’yi zorlar. Üst sınır ise gereken fren gücüyle belirlenir: direnç çok büyükse enerji yeterince hızlı harcanamaz ve bara gerilimi yükselerek arıza verir.

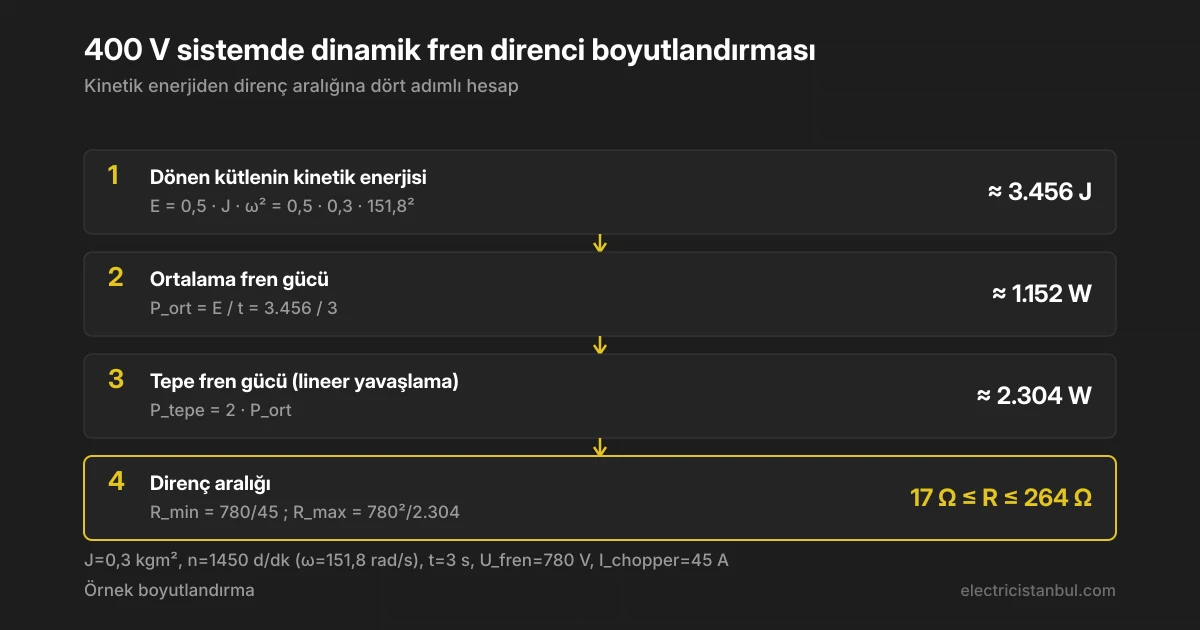

Somut bir örnek: 400 V şebekede beslenen bir sistemde toplam eylemsizlik momentini motora indirgenmiş olarak J = 0,3 kgm², motor devrini n = 1450 d/dk (açısal hız ω = 151,8 rad/s) ve gereken yavaşlama süresini t = 3 s alalım. Sürücünün fren eşik gerilimi U_fren = 780 V ve chopper maksimum akımı I = 45 A olsun.
Dönen kütlenin kinetik enerjisi E = 0,5 · J · ω² ≈ 3.456 J çıkar. Bu enerjiyi 3 saniyede harcamak gerektiğinden ortalama fren gücü P_ort = 3.456 / 3 ≈ 1.152 W olur. Yavaşlama lineer olduğu için tepe fren gücü ortalamanın yaklaşık iki katıdır: P_tepe ≈ 2.304 W. Direncin alt sınırı R_min = 780 / 45 ≈ 17 Ω, üst sınırı ise R_max = 780² / 2.304 ≈ 264 Ω olur. Yani 17 Ω ile 264 Ω arasında, örneğin 30–50 Ω’luk standart bir değer seçilir.
Direncin güç anma değeri seçilirken tepe gücün yanı sıra fren çevrim oranı (fren süresinin toplam çevrime oranı) dikkate alınmalıdır. Sürekli fren yapan bir uygulamada ortalama güce göre, seyrek frenlemede ise darbe enerjisine göre boyutlandırılır. Fren enerjisinin frekansı (dakikada kaç kez fren) direncin sürekli ısı kapasitesini belirler.
Saha uygulaması ve sık yapılan hatalar
- Motor kablosu uzunluğu: VFD ile motor arası kablo uzadıkça anahtarlama kaynaklı kapasitif kaçak akımlar ve kablo sonunda yansıma gerilimi artar. Uzun kablolarda çıkış reaktörü veya dv/dt filtresi kullanılmalıdır. Kablonun ekranlı olması ve ekranın her iki uçtan topraklanması Elektromanyetik Uyumluluk (EMC) için şarttır.
- Motor koruması: Sürücü çıkışında klasik termik-manyetik şalter doğru çalışmaz, çünkü akım artık sinüs değildir. Motorun sıcaklık korumasını sürücünün elektronik motor modeli veya motora gömülü PTC/termistör üstlenmelidir.
- Artık akım koruması: VFD giriş tarafında yüksek frekanslı kaçak akım ürettiğinden standart AC tip artık akım cihazı hatalı atar. Sürücü besleyen devrelerde B tipi (tüm akım türlerine duyarlı) artık akım cihazı kullanılmalıdır.
- Topraklama: Sürücünün topraklaması kısa ve düşük empedanslı olmalı, motor gövde topraklaması motor kablosunun ekranıyla birlikte panoya getirilmelidir. Kötü topraklama hem EMC sorunu hem de yatak akımı kaynaklıdır.
- Pano havalandırması: Sürücü kaybının ısıya döndüğü unutulur; pano içi sıcaklık hesaplanmadan konan sürücü yazın koruma atar.
Şebeke tarafı: harmonikler
VFD’nin giriş doğrultucusu şebekeden darbeli akım çeker ve belirgin akım harmonikleri üretir. Çok sayıda sürücünün bulunduğu tesislerde bu harmonikler transformatörü ve iletkenleri fazladan ısıtır, güç faktörünü bozar. Giriş reaktörü (AC hat reaktörü veya DC bara reaktörü), pasif filtre ya da aktif ön uç ile bu etki sınırlandırılır. Konunun ayrıntısı için harmonik nedir ve tesiste nasıl sınırlanır yazısına bakılabilir.
Özet seçim listesi
- Yük moment karakteristiğini belirleyin (kuadratik / sabit moment / sabit güç).
- Sürücüyü motor anma akımı ve emniyet katsayısı üzerinden, kW değil akımla seçin.
- Ortam sıcaklığı ve rakım için kapasite düşürmeyi uygulayın.
- Uygulamaya göre kontrol tipini seçin: fan-pompada V/f, sabit momentte sensörsüz vektör, hassas/güvenlik uygulamasında kapalı çevrim.
- Rejeneratif enerji varsa fren direncini alt-üst sınır ve çevrim oranına göre boyutlandırın.
- Kablo, filtre, artık akım cihazı ve topraklamayı EMC’ye uygun tasarlayın.
