Rüzgar Türbini Tip Seçimi: Güç Eğrisinden Saha Eşleştirmesine

Bir sahaya türbin yerleştirmeden önce cevabı verilmesi gereken tek soru, katalogdaki anma gücü değil: “Bu rüzgar rejiminde yılda kaç saat, hangi güçte üreteceğim?” İki türbinin de etiketinde 2 MW yazabilir; ama biri düşük rüzgarlı bir iç Anadolu platosunda diğerinin iki katı enerji üretir. Fark, güç eğrisinin sahanın rüzgar dağılımıyla ne kadar örtüştüğündedir.

Rüzgar türbini, kanatların yakaladığı kinetik enerjiyi düşük devirli bir mile, oradan (çoğu tasarımda) bir dişli kutusu ve jeneratör üzerinden şebekeye aktaran bir makinedir. Bu yazıda çalışma ilkesini bir paragrafta bırakıp asıl işe, yani güç eğrisi ile saha rüzgar rejimini eşleştirerek doğru tipi seçmeye odaklanıyoruz.

Güç eğrisinin okunması ve dört kritik hız

Her türbinin üreticiden gelen bir güç eğrisi vardır: yatay eksende rüzgar hızı (m/s), dikey eksende çıkış gücü (kW). Bu eğriyi dört noktadan okumak, seçim kararının yarısını verir:

  • Devreye girme hızı (cut-in): Türbinin dönmeye ve üretmeye başladığı hız, tipik olarak 3-4 m/s. Düşük rüzgarlı sahalarda bu değerin düşük olması kritiktir.
  • Anma hızı (rated): Türbinin anma gücüne ulaştığı hız, tipik 11-14 m/s. Bu hızdan sonra güç sabit kalır.
  • Devreden çıkma hızı (cut-out): Fırtınada mekanik hasarı önlemek için türbinin durdurulduğu hız, tipik 25 m/s.
  • Anma gücü platosu: Anma hızı ile devreden çıkma hızı arasındaki düz bölge; kontrol sistemi kanat açısını (pitch) ayarlayarak gücü sınırlar.

Seçimde yapılan en yaygın hata, sahanın ortalama rüzgar hızını gözden kaçırıp yüksek anma gücüne bakmaktır. Ortalaması 6 m/s olan bir sahada, anma hızı 14 m/s olan bir türbin yılın büyük kısmını anma gücünün çok altında geçirir. Bu tür sahalarda düşük rüzgara ayarlı (geniş rotor, düşük anma hızı) türbinler çok daha yüksek kapasite faktörü verir.

Yatay eksen mi dikey eksen mi

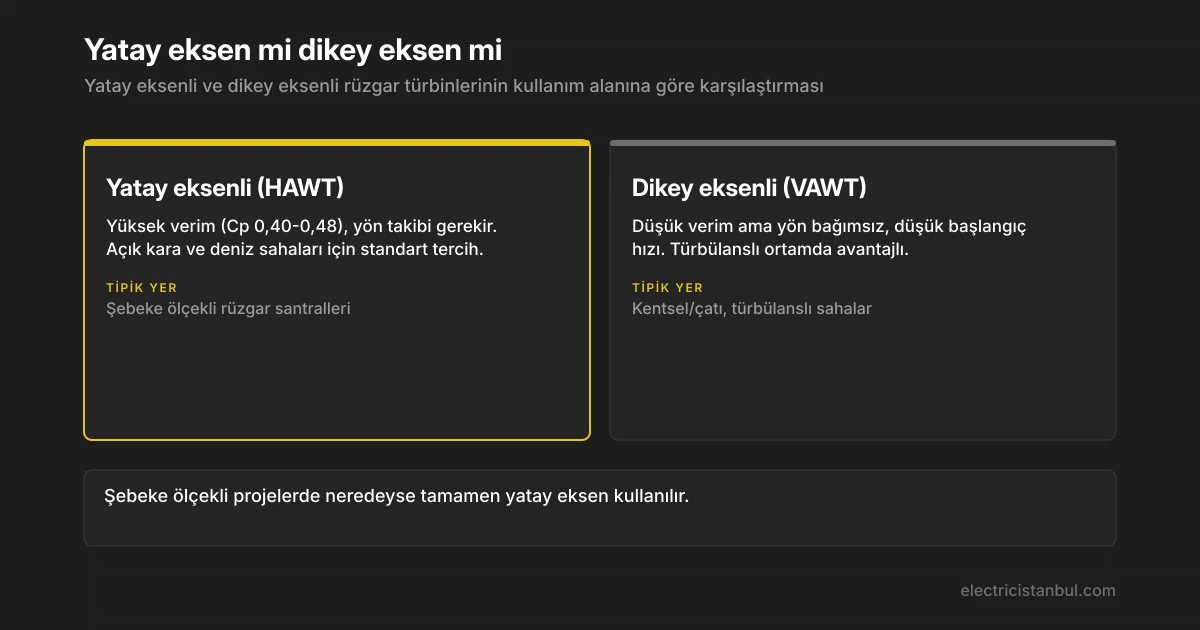

Yatay ve dikey eksenli türbinlerin kullanım alanına göre yerleşimi
Tip seçimi verimden çok sahanın rüzgar karakterine bağlıdır.

Şebekeye enerji satan büyük ölçekli projelerde neredeyse tamamen yatay eksenli türbinler kullanılır. Dikey eksenli türbinler ise türbülanslı, yön değiştiren rüzgarın olduğu kentsel/çatı uygulamalarında dar bir niş bulur. Aşağıdaki karşılaştırma, hangi tipin nereye oturduğunu özetler.

Bir türbinden ne kadar güç beklenir

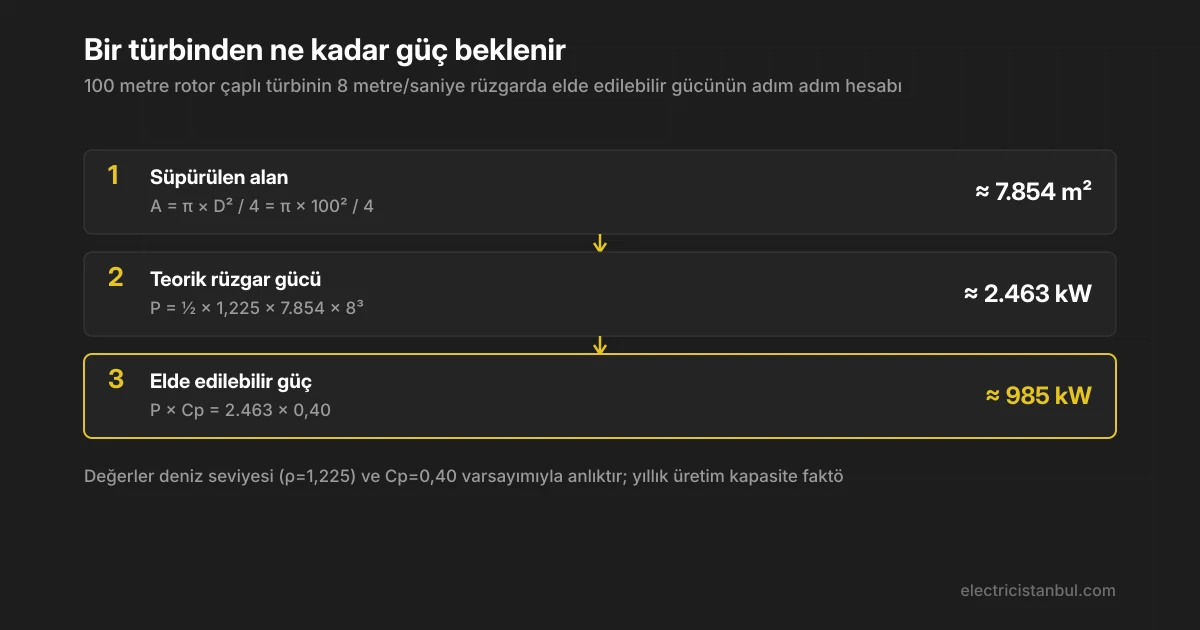

Rotor alanından elde edilebilir güce uzanan üç adımlı hesap
Hızın küpü nedeniyle 1 m/s’lik saha farkı sonucu belirgin biçimde değiştirir.

Rüzgardaki teorik gücün formülü basit ama sonuçları çarpıcıdır:

P = ½ × ρ × A × v³

Burada ρ hava yoğunluğu (deniz seviyesinde ≈ 1,225 kg/m³), A rotorun süpürdüğü alan (m²), v rüzgar hızıdır (m/s). Kritik nokta hızın küpüdür: rüzgar hızı iki katına çıkınca teorik güç sekiz katına çıkar. Bu yüzden ortalama hızın 1 m/s farkı, saha kararında yatırımın kaderini belirler.

Gerçekte bu gücün tamamı alınamaz. Betz limiti, bir türbinin rüzgardaki gücün en fazla %59,3‘ünü çekebileceğini söyler; modern türbinlerde pratik güç katsayısı (Cp) 0,40-0,48 arasındadır. Aşağıdaki merdiven, 100 m rotor çaplı bir türbinin 8 m/s’de ne ürettiğini adım adım gösteriyor: süpürülen alan yaklaşık 7.854 m², teorik güç yaklaşık 2.463 kW, Cp = 0,40 ile elde edilebilir güç yaklaşık 985 kW.

Bu 985 kW anlık bir değerdir; yıllık üretim için kapasite faktörü devreye girer. Türbin bir yıl boyunca anma gücünde çalışsaydı üreteceği enerjiye oranla gerçekte ürettiği enerjidir. Türkiye’de iyi bir kara sahasında bu oran %30-40 bandındadır. Kapasite faktörü türbin tipiyle saha rejiminin ne kadar örtüştüğünün tek sayılık özetidir; seçim yaparken anma gücünden çok bu oranı kovalamak gerekir.

Sahanın rüzgar sınıfına göre türbin seçimi

Referans rüzgar hızına göre IEC türbin sınıfı seçimi
Sınıf ile saha eşleşmezse ya yapı yorulur ya da enerji toplanamaz.

Türbin seçiminde teknik dayanak, IEC 61400-1 standardının tanımladığı türbin sınıflarıdır. Bu standart, türbinleri maruz kalacakları referans rüzgar hızına (Vref, hub yüksekliğinde 10 dakikalık ortalamanın 50 yılda bir aşılan aşırı değeri) göre sınıflandırır:

  • Sınıf I: Vref = 50 m/s — yüksek rüzgarlı, açık deniz veya sert kara sahaları
  • Sınıf II: Vref = 42,5 m/s — orta şiddetli sahalar
  • Sınıf III: Vref = 37,5 m/s — düşük rüzgarlı sahalar; genellikle geniş rotorlu türbinler

Ayrıca A/B/C türbülans yoğunluğu alt sınıfları vardır. Pratikte bunun anlamı şudur: Sınıf III bir türbini Sınıf I sahaya koyarsanız yapı yorulma yüklerini kaldıramaz ve garanti dışı kalır; tersine Sınıf I türbini düşük rüzgarlı sahaya koyarsanız, sağlam ama küçük rotorlu makine sahanın enerjisini yeterince toplayamaz ve kapasite faktörü düşer. Doğru eşleştirme, en az bir yıllık saha rüzgar ölçümüne (mast veya SODAR/LIDAR) dayanmalıdır.

Saha ve şebeke tarafında uygulama notları

Türbin tipi seçildikten sonra projelendirmede sık atlanan noktalar:

  • Yükseklik ve rüzgar profili: Rüzgar hızı yükseklikle artar. Hub yüksekliğini 80 m’den 120 m’ye çıkarmak, ovada üretimi kayda değer biçimde yükseltebilir. Kule maliyeti ile üretim artışı birlikte değerlendirilmelidir.
  • Türbinler arası mesafe: Rüzgar yönünde en az 5-7 rotor çapı, yana doğru 3-5 rotor çapı bırakılmazsa öndeki türbinin oluşturduğu iz (wake) arkadakinin üretimini düşürür ve yorulma yükünü artırır.
  • Bağlantı gerilimi ve topraklama: Türbin çıkışı genellikle Alçak Gerilim (AG) seviyesindedir; kule dibindeki trafo ile Orta Gerilim’e (OG) yükseltilip şebekeye verilir. Kanatlara düşen yıldırımın güvenli boşaltılması için türbin gövdesinin tepeden temele kadar sürekli bir topraklama ağıyla donatılması şarttır.
  • Şebeke bağlantı noktası ve reaktif güç: Şebeke işletmecisi bağlantı noktasında belirli bir güç faktörü aralığı ve arıza sırasında şebekede kalma (fault ride-through) şartı ister. Türbin dönüştürücüsünün bu şartları karşılayıp karşılamadığı seçim aşamasında kontrol edilmelidir.
  • Üretim-tüketim eşleşmesi: Rüzgar üretimi kesiklidir; öz tüketim veya arbitraj hedefleniyorsa bir depolama katmanı gerekir. Rüzgarla depolamanın nasıl kurgulandığına dair enerji depolama sistemlerini incelediğimiz yazıya göz atmanızı öneririz.

Özetle karar sırası

  1. En az bir yıl saha rüzgar ölçümü yapın; ortalama hızı ve rüzgar dağılımını çıkarın.
  2. Sahayı IEC 61400-1 sınıfına oturtun (I/II/III ve türbülans alt sınıfı).
  3. Bu sınıfa uygun türbinlerin güç eğrilerini saha dağılımıyla çarpıp beklenen yıllık üretimi ve kapasite faktörünü hesaplayın.
  4. Anma gücüne değil, sahaya özgü kapasite faktörü ve birim enerji maliyetine göre seçim yapın.

Düşük rüzgarlı bir sahada geniş rotorlu Sınıf III bir türbin, yüksek anma güçlü ama küçük rotorlu bir Sınıf I türbinden daha çok enerji üretebilir. Karar, katalog başlığında değil, güç eğrisi ile saha rejiminin kesiştiği yerdedir.
