Enerji Depolama (BESS) Seçimi: LFP mı NMC mi, Kaç kWh ve Hangi Standart?

Enerji Depolama (BESS) Seçimi: LFP mı NMC mi, Kapasite ve Standart Kararı

Bir solar öz tüketim projesinde inverter seçimi bittikten sonra masaya gelen ilk soru genelde şudur: “Kaç kWh akü koyalım ve hangi kimya?” Bu iki karar birbirine bağlıdır; kimyayı önce sabitleyip kapasiteyi sonra takmak, çoğu zaman ya alana sığmayan ya da 10 yıl dolmadan kapasitesi düşen bir sisteme yol açar. Batarya Enerji Depolama Sistemi (BESS), hücre-modül-pano-yangın önlemi bütünüdür; tek başına “akü” olarak düşünülemez.

Bu yazıda araç aküsüne hiç girmiyoruz. Endüstriyel ve solar stasyoner depolamada kimya seçimini, kullanılabilir kapasitenin nasıl ölçeklendiğini ve kurulumu bağlayan standartların sahada ne istediğini ele alıyoruz. İnverter tarafını Solar İnvertör Seçimi: String, Mikro, Hibrit ve On-Grid/Off-Grid Kararı yazısında ayrıca işledik; burada odağımız hücrenin kendisi.

Kimya kararı: LFP ağırlık kazanıyor, NMC niş kalıyor

LFP, NMC ve LTO kimyalarının BESS uygulamasına göre karşılaştırma kartları
Karar alan-sıcaklık-çevrim üçlüsünde verilir; LFP çoğu stasyoner projede başa oynar.

Stasyoner BESS’te pratikte üç lityum kimyası konuşulur: Lityum Demir Fosfat (LFP), Nikel Manganez Kobalt (NMC) ve Lityum Titanat (LTO). Karar, enerji yoğunluğu ile termal güvenlik arasındaki gerilime dayanır.

LFP hücrenin termal kaçış (thermal runaway) başlangıç sıcaklığı NMC’ye göre belirgin yüksektir ve kaçış anında saldığı enerji daha düşüktür. Bu, stasyoner uygulamada kritik bir avantajdır: sabit tesiste alanı NMC kadar sıkıştırmaya ihtiyaç yoktur, buna karşılık yangın riski projeyi doğrudan ilgilendirir. Bu yüzden endüstriyel ve solar depolamada son yıllarda ağırlık net biçimde LFP’ye kaymıştır.

NMC, birim hacme daha çok enerji sığdırır. Alanın gerçekten kısıtlı olduğu, örneğin dar bir bina içi bataryahanede yüksek kWh gerektiren durumlarda anlamlıdır; ancak bunun bedeli daha ağır bir termal yönetim ve yangın önlem yatırımıdır. LTO ise çok uzun çevrim ömrü ve çok hızlı şarj/deşarj isteyen niş uygulamalar dışında, düşük enerji yoğunluğu ve yüksek maliyeti nedeniyle genel BESS’te tercih edilmez.

Hangi kimya, hangi kurulumda

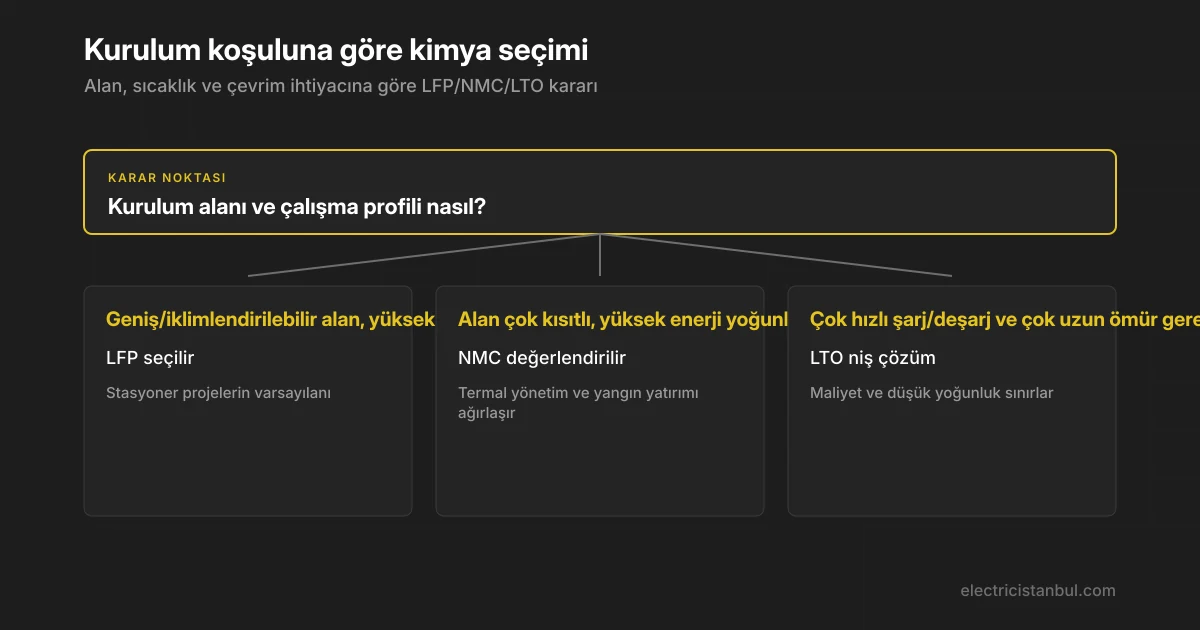

Kurulum koşuluna göre LFP, NMC ve LTO arasında karar veren akış
Karar tek eksende değil; alan, sıcaklık ve çevrim ihtiyacı birlikte değerlendirilir.

Karar tek bir eksende değil, alan-sıcaklık-çevrim üçlüsünde verilir. Aşağıdaki karar akışı bunu özetliyor.

Kullanılabilir kapasite: anma değeri yanıltır

Günlük 180 kWh ihtiyaçtan başlayıp 250 kWh anma kapasitesine ulaşan üç adımlı hesap
Etikette yazması gereken kapasite, günlük ihtiyacın değil paylar eklenmiş halidir.

Bir hücrenin etiketindeki anma kapasitesi (kWh) hiçbir zaman tamamen kullanılamaz. Sahada iki tavan devreye girer: deşarj derinliği (DoD) ve zamanla kapasite kaybı. Bu iki payı ihmal edip anma değeri üzerinden ölçekleme yapmak, sistemin ömrü boyunca yetersiz kalmasının en yaygın sebebidir.

Örnek bir solar öz tüketim tesisinde günlük deşarj enerjisi ihtiyacını 180 kWh kabul edelim. LFP için makul bir deşarj derinliği tavanı %90‘dır; bunun altında kalmak çevrim ömrünü uzatır. Buradan gerekli kullanılabilir kapasite 200 kWh çıkar. Üstüne, 10 yılın sonunda hücrenin başlangıç kapasitesinin en az %80‘ini koruması beklenir (kapasite düşürme payı). Ömrün sonunda da 200 kWh’i sağlayabilmek için başlangıçta 250 kWh anma kapasitesi seçilmelidir. Yani günde 180 kWh çeken bir tesis için etikette 180 değil 250 kWh yazan bir sistem alınır.

Bu üç adımı aşağıdaki hesap merdiveninde topladık. Merdivendeki mantık her kimya için aynıdır; yalnızca DoD ve ömür sonu koruma yüzdeleri kimyaya ve üretici garantisine göre değişir.

C-oranı: kapasiteyi güç belirler, güç kesiti belirler

Kapasite kadar önemli bir kısıt C-oranıdır. C-oranı, bataryadan çekilebilecek akımın kapasiteye oranıdır. 250 kWh anma kapasiteli, 0,5C dayanımlı bir sistem sürekli 125 kW verebilir; 1C ise 250 kW. Projede inverter gücü bu sınırın altında kalmalıdır. C-oranını göz ardı edip yalnız kWh’e bakmak, batarya “dolu” olduğu halde istenen gücü verememesine yol açar.

C-oranı ayrıca ısınmayı belirler. Yüksek C ile çalışan bir sistem daha çok ısınır, iklimlendirme yükü artar ve çevrim ömrü kısalır. Bu yüzden kısa süreli tepe gücü (peak shaving) uygulamalarında yüksek C, uzun süreli enerji kaydırma (energy shifting) uygulamalarında düşük C ile daha çok kWh mantıklıdır.

Kurulum ve saha pratiği

Hücre seçildikten sonra iş bitmez; BESS’in binaya girişi bir dizi uygulama kararı gerektirir.

  • Bataryahane iklimlendirmesi: Lityum hücreler tipik olarak 15-30 °C aralığında en uzun ömrü verir. Sıcaklık arttıkça takvim ömrü hızla kısalır. İklimlendirme bir konfor değil, garanti şartıdır; çoğu üretici belirli sıcaklık aralığı dışındaki çalışmayı garanti dışı bırakır.
  • DC tarafı koruma ve topraklama: Batarya çıkışında DC devre kesici, sigorta ve gerektiğinde kontaktör kullanılır. Sistem topraklaması üretici şemasına birebir uyularak yapılmalı, gövde toprağı ile DC kutup toprağı karıştırılmamalıdır.
  • Batarya Yönetim Sistemi (BMS): Hücre dengeleme, sıcaklık ve gerilim izleme, aşırı şarj/deşarj kesme BMS’in işidir. BMS haberleşmesinin inverter ile uyumu satın alma öncesinde teyit edilmelidir; uyumsuz BMS-inverter çiftinde şarj profili düzgün çalışmaz.
  • Yangın ayrımı ve havalandırma: Modüller arası mesafe, duman-ısı algılama ve gerekirse gaz bazlı söndürme sistemi baştan projelendirilir. Termal kaçış anında çıkan gazların tahliyesi için havalandırma zorunludur.

Sık yapılan hatalar

En sık karşılaşılan hata, kapasiteyi bugünkü tüketime göre kıt seçmektir; oysa yük profili büyür ve batarya yıllar içinde küçülür. İkinci sık hata, farklı parti veya farklı yaştaki modülleri aynı seri kola dizmektir; hücre dengesizliği en zayıf modüle göre sistemi kısıtlar. Üçüncüsü, yangın ve havalandırma projesini kuruluma değil, denetime yakın erteleyip sonradan yer bulamamaktır.

Standartlar: sahada ne istiyorlar

BESS’i tek bir standart yönetmez; hücre güvenliği, sistem tasarımı ve kurulum ayrı belgelerle düzenlenir.

  • IEC 62619: Endüstriyel uygulamalar için ikincil lityum hücre ve batarya güvenlik gereklerini tanımlar. Pratikte bir hücrenin stasyoner endüstriyel BESS’te kullanılabilmesi için aranan temel güvenlik belgesidir; termal kaçış yayılımı, iç kısa devre ve aşırı şarj testlerini kapsar. Tedarikçiden hücrenin bu standarda göre sertifikalı olduğunu belgeletmek satın almanın ilk şartıdır.
  • IEC 62933-5-2: Elektrik enerji depolama sistemlerinin güvenlik yönlerini, özellikle elektrokimyasal depolama için tehlike ve risk değerlendirmesini ele alır. Hücre değil, sistem düzeyinde güvenliği tanımladığı için bataryahane tasarımını bağlar.
  • UL 9540A: Termal kaçış yayılımını ölçen bir yangın test yöntemidir. Modül ve ünite düzeyinde yangının nasıl yayıldığını ortaya koyar; yangın ayrım mesafeleri ve söndürme kararları çoğunlukla bu test sonuçlarına dayandırılır.
  • NFPA 855: Stasyoner enerji depolama sistemlerinin kurulumunu düzenler; birim başına maksimum enerji, sistemler arası ayrım mesafeleri, havalandırma ve algılama gereklerini verir. Bir Türkiye projesinde yerel itfaiye/yönetmelik gerekleri esas olsa da, uluslararası müşteri ve sigorta çoğu zaman NFPA 855’e referans ister.

Bu belgeler birbirini tamamlar: IEC 62619 hücrenin güvenli olduğunu, UL 9540A yangının yayılım davranışını, IEC 62933-5-2 ve NFPA 855 ise sistemin binaya güvenli entegrasyonunu güvence altına alır. Birini atlayıp diğerine dayanmak, denetimde veya sigorta değerlendirmesinde açık bırakır.

Özet karar mantığı

Stasyoner ve solar BESS’te bugün varsayılan tercih LFP’dir; NMC yalnız alan gerçekten kısıtlı ve yüksek enerji yoğunluğu şartsa, ağır termal ve yangın yatırımı göze alınarak seçilir. Kapasite her zaman anma değeriyle değil, DoD ve ömür sonu koruma payı düşülerek ölçeklenir. C-oranı, kWh kadar erken belirlenmesi gereken bir kısıttır. Ve kimya ne olursa olsun IEC 62619 sertifikası ile NFPA 855 mesafe/havalandırma gerekleri, kuruluma değil satın almaya girmesi gereken şartlardır.


Tesisinizin yük profiline uygun BESS kapasitesi ve kimya seçimi için projenizi bizimle paylaşın.

📩 enerji depolama ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

Solar İnvertör Seçimi: String mi Mikro mu, Hangi Mimari Doğru?

Solar İnvertör Seçimi: String, Mikro, Hibrit ve On-Grid/Off-Grid Kararı

Bir güneş enerjisi santralinde (GES) panelleri belirledikten sonra masaya gelen ilk gerçek karar invertör markası değil, mimaridir. Aynı çatıya string invertör de mikro invertör de kurulabilir; ikisi de üretir. Fark, tesisin şebeke durumunda, gölge profilinde, çatı geometrisinde ve yedekleme beklentisinde ortaya çıkar. Yanlış mimari seçilmiş bir tesis çalışır ama ya gölgede üretim kaybeder, ya kesintide karanlıkta kalır, ya da kurulum maliyeti gereksiz yere şişer.

Bu yazıda solar invertörü tanımlamıyoruz; doğrudan hangi tesiste hangi mimari ve hangi şebeke topolojisi seçilir sorusunu adım adım karara bağlıyoruz. Doğru Akım (DC) tarafındaki dizi hesabını daha önce ayrı ele aldık; burada odak invertör tipi ve boyutlandırma kararı.

Şebeke durumuna göre temel karar: On-grid, Off-grid, Hibrit

Şebeke durumuna göre invertör topolojisi seçim akışı
Topoloji kararı invertör tipinden önce verilmelidir.

Mimariden önce cevaplanması gereken soru şebeke ilişkisidir, çünkü bu soru invertörün topolojisini baştan sınırlar.

  • On-grid (şebeke bağlantılı): Tesis şebekeyle paralel çalışır, fazla üretim şebekeye verilir. Batarya yoktur. Şebeke kesilince invertör güvenlik gereği durur (ada oluşumunu engelleme). En düşük maliyetli çözümdür ve mahsuplaşma yapan ticari/konut çatılarının büyük çoğunluğu buradadır.
  • Off-grid (şebekesiz): Şebekenin ulaşmadığı veya bağlanmasının ekonomik olmadığı sahalarda (kırsal röle istasyonu, tarımsal sulama, dağ evi). Batarya bankası ve şarj regülatörü zorunludur; invertör tüm yükü tek başına besler.
  • Hibrit: Şebeke vardır ama kesintide yükün beslenmesi veya öz tüketimin artırılması istenir. İnvertörün içinde batarya girişi bulunur; hem şebekeyle paralel çalışır hem de kesintide otomatik olarak yedek besleme moduna geçer.

Batarya tarafını derinlemesine planlarken enerji depolama sistemleri yazımızdaki kapasite ve çevrim mantığına bakmak faydalı olur; hibrit ve off-grid kararı doğrudan batarya bütçesine bağlanır.

Mimari seçimi: String, Mikro, Hibrit invertör

String, mikro ve hibrit invertörün kullanım alanlarını karşılaştıran görsel
Mimari, tesisin gölge profili ve yedekleme beklentisiyle belirlenir.

Şebeke kararı verildikten sonra sıra invertör mimarisine gelir. Üç yaklaşımın da mantığı farklıdır.

String invertör

Paneller seri bağlanarak bir dizi (string) oluşturur ve bu dizi invertörün Maksimum Güç Noktası Takibi (MPPT) girişine bağlanır. DC gerilim yüksek olduğundan hat kayıpları düşüktür ve maliyet/kW en iyi seviyededir.

String invertörün zayıf noktası seri bağlantının ortak akım karakteristiğidir: bir panel gölgelenince o dizideki tüm panellerin akımı düşer. Bu yüzden string, gölgesiz, tek yöne bakan, düzgün geometrili büyük çatılarda ve arazi tipi santrallerde tercih edilir. Çok yönlü veya baca/ağaç gölgesi olan çatılarda dizi başına ayrı MPPT ile bölmek gerekir. Dizi başına düşen panel sayısını sıcaklık düzeltmesiyle hesaplamak şarttır; bunun için GES string hesabı ve MPPT eşleştirme yazımıza bakılmalıdır.

Mikro invertör

Her panele (veya iki panele) ayrı bir invertör monte edilir; dönüşüm panel çatısında AC olarak yapılır. Böylece MPPT panel bazına iner: bir panelin gölgelenmesi diğerlerini etkilemez, çok yönlü çatılar tek sistemde birleşir ve panel bazlı izleme mümkün olur.

Bedeli maliyettir: kurulu güç başına en pahalı çözümdür ve çatıda çok sayıda elektronik bileşen bulunur; arıza durumunda çatıya çıkmak gerekir. Küçük, karmaşık geometrili, kısmi gölgeli konut çatılarında mikro invertör mantıklıdır. Büyük ticari sahalarda ekonomik değildir.

Hibrit invertör

Hibrit invertör bir string invertöre dahili batarya yönetimi ve yedek besleme eklenmiş halidir. Gündüz fazlayı bataryaya yazar, akşam öz tüketime verir, şebeke kesilince seçilmiş yükleri beslemeye devam eder. Öz tüketim oranını yükseltmek ve kesintiye karşı direnç isteyen tesislerde doğru seçimdir.

Dikkat edilmesi gereken nokta, hibrit invertörün batarya gerilim aralığı ve şarj/deşarj gücüdür; batarya kimyası ve invertör bu parametrelerde uyumlu olmalıdır.

Boyutlandırma: DC/AC oranı ve kırpma

DC/AC oranının panel ve invertör gücünden adım adım hesabı
1,1–1,3 aralığı çoğu tesiste maliyet ile üretimi dengeler.

İnvertör seçiminin sayısal tarafı DC/AC oranıdır: kurulu panel gücünün (DC) invertör anma gücüne (AC) oranı. Bu oran neredeyse hiçbir zaman 1,0 değildir, çünkü paneller yıl boyunca sadece nadir anlarda etiket gücüne ulaşır. İnvertörü panel gücünün altında seçmek (yani DC/AC > 1) yatırımı verimlileştirir.

Örnek üzerinden gidelim: 20 panel × 500 Wp = 10.000 Wp’lik bir dizi düşünün. İnvertörü 8 kW seçerseniz DC/AC oranı 1,25 çıkar. Bu, güneşin tepede olduğu birkaç saatte panellerin 8 kW üzerine çıkan üretiminin kırpılması (clipping) anlamına gelir; kırpılan enerji küçük bir kayıptır ve genelde 1,1–1,3 aralığında bu kayıp, ucuzlayan invertör maliyetiyle fazlasıyla telafi edilir.

Oranı fazla büyütmek (örneğin 1,4 ve üzeri) yaz öğlelerinde ciddi kırpmaya ve invertörün sürekli tam yükte, yüksek sıcaklıkta çalışmasına yol açar; bu da kapasite düşürme (derating) ile üretimi baltalar. Sıcak iklimde oranı temkinli, serin/bulutlu bölgede daha cesur tutmak doğrudur.

Saha uygulaması ve sık yapılan hatalar

Mimari doğru seçilse bile uygulama hataları üretimi ve güvenliği bozar. Sahada en sık karşılaşılanlar:

  1. MPPT girişlerini dengesiz yükleme: Çift MPPT’li bir invertörde panellerin tümünü tek girişe basmak, ikinci MPPT’yi boşa çıkarır. Farklı yön/eğimdeki diziler ayrı MPPT’lere dağıtılmalıdır.
  2. DC gerilim penceresini aşmak: Soğuk sabahlarda panel açık devre gerilimi yükselir; seri panel sayısı sıcaklık düzeltmesiyle hesaplanmazsa invertörün maksimum DC giriş gerilimi aşılır ve cihaz zarar görür.
  3. DC koruma zincirini atlamak: DC sigorta, parafudr ve kesici seçimi invertör kadar kritiktir. Kesit ve gerilim düşümü hesabını atlamamak için GES DC sigorta seçimi ve parafudr hesabı yazımızdaki yöntem uygulanmalıdır.
  4. İnvertörü kapalı, güneş gören yere montaj: İnvertör anma değerini belirli bir ortam sıcaklığında verir; havalandırmasız, doğrudan güneşe bakan gövdede kapasite düşürme devreye girer. Gölgeli, hava akışlı, servis erişimi kolay bir konum seçilmelidir.
  5. AC kablo kesitini invertör akımına göre değil panele göre seçmek: İnvertör çıkış akımı belirleyicidir; kesit ve koruma bu akıma göre boyutlandırılmalıdır.

Panel tarafının verim/kurulum ilişkisini de güneş paneli seçimi yazısında ele aldık; invertör mimarisi panel teknolojisiyle birlikte düşünülmelidir. Panelin çalışma prensibini hatırlamak isteyenler için güneş panelinin nasıl çalıştığı yazısı temel oluşturur.

Standartlar ve pratikte anlamı

Solar invertör seçimi bir uygunluk meselesidir; şebekeye bağlanan her cihaz belirli standartları karşılamalıdır.

  • IEC 62109-1 / IEC 62109-2: İnvertör güvenliğinin temel standardıdır. Pratikte, seçilen invertörün bu belgelere sahip olması, DC arkı, yalıtım izleme ve dokunma güvenliği gibi konularda test edilmiş olduğu anlamına gelir. Belgesi olmayan ekipman şebeke başvurusunda kabul görmez.
  • TS EN 50549-1: Alçak Gerilim (AG) dağıtım şebekesine bağlanacak üretim tesislerinin bağlantı gereksinimlerini tanımlar. Pratikte gerilim/frekans çalışma aralıkları, reaktif güç desteği ve şebeke koruma fonksiyonlarının invertörde bulunmasını dayatır. On-grid ve hibrit invertörlerin bu şebeke koduna uyumlu olması gerekir.
  • IEC 62116: Şebekeye bağlı invertörlerde ada oluşumunu engelleme (anti-islanding) testini tanımlar. Pratikte, şebeke kesildiğinde invertörün hattı beslemeye devam etmemesini, yani bakım yapan personel için hattın ölü kalmasını garanti eder. Off-grid dışındaki her invertörde bu fonksiyon aktif olmalıdır.

Özetle: on-grid/hibrit tarafında IEC 62109 + TS EN 50549 + IEC 62116 üçlüsü aranır; off-grid’de şebeke kodu gerekmez ama güvenlik standardı (IEC 62109) yine geçerlidir.

Hangi mimariyi ne zaman seçersiniz

Karar sadeleşince şu hâle gelir: Şebeke var, yedekleme derdi yok ve çatı düzse string en ekonomik ve verimli seçenektir. Çatı küçük, gölgeli veya çok yöne bakıyorsa mikro invertör kaybı önler. Kesintiye karşı direnç ve öz tüketim isteniyorsa hibrit, şebeke hiç yoksa batarya bankalı off-grid çözüm zorunludur. Boyutlandırmayı DC/AC oranıyla, güvenliği DC koruma zinciriyle ve uygunluğu standart belgeleriyle bağladığınızda invertör seçimi sağlam bir mühendislik kararına dönüşür.


Tesisinizin şebeke durumuna ve çatı geometrisine uygun invertör mimarisini birlikte belirlemek için projenizi bize iletin.

📩 solar invertör ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

Rüzgar Türbini Seçimi: Güç Eğrisini Sahayla Eşleştirerek Doğru Türbini Bulun

Rüzgar Türbini Tip Seçimi: Güç Eğrisinden Saha Eşleştirmesine

Bir sahaya türbin yerleştirmeden önce cevabı verilmesi gereken tek soru, katalogdaki anma gücü değil: “Bu rüzgar rejiminde yılda kaç saat, hangi güçte üreteceğim?” İki türbinin de etiketinde 2 MW yazabilir; ama biri düşük rüzgarlı bir iç Anadolu platosunda diğerinin iki katı enerji üretir. Fark, güç eğrisinin sahanın rüzgar dağılımıyla ne kadar örtüştüğündedir.

Rüzgar türbini, kanatların yakaladığı kinetik enerjiyi düşük devirli bir mile, oradan (çoğu tasarımda) bir dişli kutusu ve jeneratör üzerinden şebekeye aktaran bir makinedir. Bu yazıda çalışma ilkesini bir paragrafta bırakıp asıl işe, yani güç eğrisi ile saha rüzgar rejimini eşleştirerek doğru tipi seçmeye odaklanıyoruz.

Güç eğrisinin okunması ve dört kritik hız

Her türbinin üreticiden gelen bir güç eğrisi vardır: yatay eksende rüzgar hızı (m/s), dikey eksende çıkış gücü (kW). Bu eğriyi dört noktadan okumak, seçim kararının yarısını verir:

  • Devreye girme hızı (cut-in): Türbinin dönmeye ve üretmeye başladığı hız, tipik olarak 3-4 m/s. Düşük rüzgarlı sahalarda bu değerin düşük olması kritiktir.
  • Anma hızı (rated): Türbinin anma gücüne ulaştığı hız, tipik 11-14 m/s. Bu hızdan sonra güç sabit kalır.
  • Devreden çıkma hızı (cut-out): Fırtınada mekanik hasarı önlemek için türbinin durdurulduğu hız, tipik 25 m/s.
  • Anma gücü platosu: Anma hızı ile devreden çıkma hızı arasındaki düz bölge; kontrol sistemi kanat açısını (pitch) ayarlayarak gücü sınırlar.

Seçimde yapılan en yaygın hata, sahanın ortalama rüzgar hızını gözden kaçırıp yüksek anma gücüne bakmaktır. Ortalaması 6 m/s olan bir sahada, anma hızı 14 m/s olan bir türbin yılın büyük kısmını anma gücünün çok altında geçirir. Bu tür sahalarda düşük rüzgara ayarlı (geniş rotor, düşük anma hızı) türbinler çok daha yüksek kapasite faktörü verir.

Yatay eksen mi dikey eksen mi

Yatay ve dikey eksenli türbinlerin kullanım alanına göre yerleşimi
Tip seçimi verimden çok sahanın rüzgar karakterine bağlıdır.

Şebekeye enerji satan büyük ölçekli projelerde neredeyse tamamen yatay eksenli türbinler kullanılır. Dikey eksenli türbinler ise türbülanslı, yön değiştiren rüzgarın olduğu kentsel/çatı uygulamalarında dar bir niş bulur. Aşağıdaki karşılaştırma, hangi tipin nereye oturduğunu özetler.

Bir türbinden ne kadar güç beklenir

Rotor alanından elde edilebilir güce uzanan üç adımlı hesap
Hızın küpü nedeniyle 1 m/s’lik saha farkı sonucu belirgin biçimde değiştirir.

Rüzgardaki teorik gücün formülü basit ama sonuçları çarpıcıdır:

P = ½ × ρ × A × v³

Burada ρ hava yoğunluğu (deniz seviyesinde ≈ 1,225 kg/m³), A rotorun süpürdüğü alan (m²), v rüzgar hızıdır (m/s). Kritik nokta hızın küpüdür: rüzgar hızı iki katına çıkınca teorik güç sekiz katına çıkar. Bu yüzden ortalama hızın 1 m/s farkı, saha kararında yatırımın kaderini belirler.

Gerçekte bu gücün tamamı alınamaz. Betz limiti, bir türbinin rüzgardaki gücün en fazla %59,3‘ünü çekebileceğini söyler; modern türbinlerde pratik güç katsayısı (Cp) 0,40-0,48 arasındadır. Aşağıdaki merdiven, 100 m rotor çaplı bir türbinin 8 m/s’de ne ürettiğini adım adım gösteriyor: süpürülen alan yaklaşık 7.854 m², teorik güç yaklaşık 2.463 kW, Cp = 0,40 ile elde edilebilir güç yaklaşık 985 kW.

Bu 985 kW anlık bir değerdir; yıllık üretim için kapasite faktörü devreye girer. Türbin bir yıl boyunca anma gücünde çalışsaydı üreteceği enerjiye oranla gerçekte ürettiği enerjidir. Türkiye’de iyi bir kara sahasında bu oran %30-40 bandındadır. Kapasite faktörü türbin tipiyle saha rejiminin ne kadar örtüştüğünün tek sayılık özetidir; seçim yaparken anma gücünden çok bu oranı kovalamak gerekir.

Sahanın rüzgar sınıfına göre türbin seçimi

Referans rüzgar hızına göre IEC türbin sınıfı seçimi
Sınıf ile saha eşleşmezse ya yapı yorulur ya da enerji toplanamaz.

Türbin seçiminde teknik dayanak, IEC 61400-1 standardının tanımladığı türbin sınıflarıdır. Bu standart, türbinleri maruz kalacakları referans rüzgar hızına (Vref, hub yüksekliğinde 10 dakikalık ortalamanın 50 yılda bir aşılan aşırı değeri) göre sınıflandırır:

  • Sınıf I: Vref = 50 m/s — yüksek rüzgarlı, açık deniz veya sert kara sahaları
  • Sınıf II: Vref = 42,5 m/s — orta şiddetli sahalar
  • Sınıf III: Vref = 37,5 m/s — düşük rüzgarlı sahalar; genellikle geniş rotorlu türbinler

Ayrıca A/B/C türbülans yoğunluğu alt sınıfları vardır. Pratikte bunun anlamı şudur: Sınıf III bir türbini Sınıf I sahaya koyarsanız yapı yorulma yüklerini kaldıramaz ve garanti dışı kalır; tersine Sınıf I türbini düşük rüzgarlı sahaya koyarsanız, sağlam ama küçük rotorlu makine sahanın enerjisini yeterince toplayamaz ve kapasite faktörü düşer. Doğru eşleştirme, en az bir yıllık saha rüzgar ölçümüne (mast veya SODAR/LIDAR) dayanmalıdır.

Saha ve şebeke tarafında uygulama notları

Türbin tipi seçildikten sonra projelendirmede sık atlanan noktalar:

  • Yükseklik ve rüzgar profili: Rüzgar hızı yükseklikle artar. Hub yüksekliğini 80 m’den 120 m’ye çıkarmak, ovada üretimi kayda değer biçimde yükseltebilir. Kule maliyeti ile üretim artışı birlikte değerlendirilmelidir.
  • Türbinler arası mesafe: Rüzgar yönünde en az 5-7 rotor çapı, yana doğru 3-5 rotor çapı bırakılmazsa öndeki türbinin oluşturduğu iz (wake) arkadakinin üretimini düşürür ve yorulma yükünü artırır.
  • Bağlantı gerilimi ve topraklama: Türbin çıkışı genellikle Alçak Gerilim (AG) seviyesindedir; kule dibindeki trafo ile Orta Gerilim’e (OG) yükseltilip şebekeye verilir. Kanatlara düşen yıldırımın güvenli boşaltılması için türbin gövdesinin tepeden temele kadar sürekli bir topraklama ağıyla donatılması şarttır.
  • Şebeke bağlantı noktası ve reaktif güç: Şebeke işletmecisi bağlantı noktasında belirli bir güç faktörü aralığı ve arıza sırasında şebekede kalma (fault ride-through) şartı ister. Türbin dönüştürücüsünün bu şartları karşılayıp karşılamadığı seçim aşamasında kontrol edilmelidir.
  • Üretim-tüketim eşleşmesi: Rüzgar üretimi kesiklidir; öz tüketim veya arbitraj hedefleniyorsa bir depolama katmanı gerekir. Rüzgarla depolamanın nasıl kurgulandığına dair enerji depolama sistemlerini incelediğimiz yazıya göz atmanızı öneririz.

Özetle karar sırası

  1. En az bir yıl saha rüzgar ölçümü yapın; ortalama hızı ve rüzgar dağılımını çıkarın.
  2. Sahayı IEC 61400-1 sınıfına oturtun (I/II/III ve türbülans alt sınıfı).
  3. Bu sınıfa uygun türbinlerin güç eğrilerini saha dağılımıyla çarpıp beklenen yıllık üretimi ve kapasite faktörünü hesaplayın.
  4. Anma gücüne değil, sahaya özgü kapasite faktörü ve birim enerji maliyetine göre seçim yapın.

Düşük rüzgarlı bir sahada geniş rotorlu Sınıf III bir türbin, yüksek anma güçlü ama küçük rotorlu bir Sınıf I türbinden daha çok enerji üretebilir. Karar, katalog başlığında değil, güç eğrisi ile saha rejiminin kesiştiği yerdedir.


Sahanızın rüzgar ölçüm verisiyle türbin tipi ve şebeke bağlantısı için değerlendirme isterseniz proje ekibimizle iletişime geçebilirsiniz.

📩 rüzgar türbini ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

Güneş Paneli Seçimi: Mono, Poli ve Bifacial Panelleri Sahaya Göre Doğru Eşleştirme

Güneş Paneli Seçimi: Mono/Poli/Bifacial Verimini Kurulum Kararına Bağlamak

Güneş paneli seçimi, saha koşullarını okumadan katalog verimi karşılaştırmakla olmaz. Monokristal (mono PERC), polikristal (poli) ve çift yüzlü (bifacial) paneller; laboratuvar koşulunda (STC) benzer görünse de, çatıda ya da arazide gerçek sıcaklık, gölgelenme ve zemin yansıması altında birbirinden ciddi biçimde ayrışır. Bu yazıda panel tipini bir tanım olarak değil, doğrudan bir kurulum ve invertör eşleştirme kararı olarak ele alıyoruz.

Kısa tanım şart: mono panel tek kristalli hücreden üretilir, en yüksek verimi ve en iyi sıcaklık davranışını verir; poli çok kristalli yapıdadır, birim maliyeti düşüktür ama verimi geride kalır; bifacial ise arka yüzeyden de üretim yapar ve zemin yansımasından (albedo) ek kazanç sağlar. Buradan ötesi artık seçim, hesap ve standart meselesidir.

Panel Tipi Seçimi: Hangi Koşulda Hangisi

Üç panel tipinin seçim kriterlerine göre karşılaştırma tablosu
Panel tipi seçimi STC verimine değil, saha koşulu ve sıcaklık davranışına göre yapılır.

Seçim kararını üç değişken belirler: kullanılabilir alan, çatı/arazi tipi ve bütçe geri dönüş ufku. Alan kısıtlıysa (küçük çatı, sınırlı ruhsatlı kW) yüksek verimli mono PERC ile aynı alandan daha çok güç çekilir. Alan bol ve zemin açıkken bifacial arka yüz kazancıyla öne geçer.

  • Mono PERC: m² başına en yüksek güç yoğunluğu. Çatı GES’lerinin varsayılan tercihi. Sıcaklık katsayısı poliden daha iyidir (tipik −%0,34…−%0,35/°C).
  • Poli: Alanın bol, bütçenin baskın olduğu ölçekli tarla kurulumlarında hâlâ görülür; ancak yeni projelerde payı hızla düşmektedir. Sıcaklık katsayısı tipik −%0,39…−%0,40/°C ile daha kötüdür, yani sıcakta daha çok kaybeder.
  • Bifacial (çift cam / mono PERC hücre): Yüksek albedolu zeminde (açık renk çakıl, beyaz membran, kar) arka yüzden %5–25 arası bifacial kazanç verir. Ancak bu kazanç, montaj yüksekliği ve zemin yansımasına bağlıdır; düşük yükseklikte ve koyu zeminde beklenen kazanç gerçekleşmez.

Seçimde tek başına STC verimine bakmak en sık yapılan hatadır. İki panel STC’de aynı watt değerini verse bile, sıcak bir yaz gününde daha iyi sıcaklık katsayısına sahip olan panel daha çok enerji üretir. Bu yüzden karşılaştırma STC’de değil, çalışma sıcaklığında yapılmalıdır.

Sıcaklık Kaybı: Katalog Wattı ile Sahadaki Güç Farkı

550 W panelin sıcak günde 473 W efektif güce düşmesini gösteren hesap adımları
Etiket wattı 25 °C’ye göredir; sıcak günde panel anma gücünün altında çalışır.

Panelin etiketindeki güç, 25 °C hücre sıcaklığında ölçülür. Sahada hücre sıcaklığı yaz öğlesinde rahatça 60–70 °C’ye çıkar ve güç bu değere göre düşer. Doğru panel seçimi bu kaybı hesaba katmayı gerektirir.

Hücre sıcaklığını NOCT (nominal çalışma sıcaklığı) üzerinden yaklaşık hesaplarsak: NOCT = 45 °C, ortam 40 °C ve ışınım 800 W/m² için hücre sıcaklığı 65 °C çıkar. STC referansı 25 °C olduğundan sıcaklık farkı 40 °C‘dir. Mono PERC için −%0,35/°C katsayısıyla bu, −%14 güç kaybı demektir. 550 W anma değerindeki bir panel, bu koşulda yalnızca 473 W efektif güç verir.

Aynı koşulda −%0,40/°C katsayılı bir poli panel −%16 kaybeder. İki panel etikette aynı olsa bile sıcakta mono PERC daha az kaybettiği için tercih edilir. Bu farkı görmeden yapılan seçim, sistemi yılın en verimli saatlerinde eksik boyutlandırır.

Panel-İnvertör Uyumu: Etiket Değil Sıcaklık Penceresi

Panel seçildikten sonra kritik adım, panelin gerilim penceresinin invertörün MPPT (maksimum güç noktası izleyici) aralığına oturmasıdır. Burada iki tuzak vardır:

  1. Soğukta açık devre gerilimi (Voc) yükselir. En düşük ortam sıcaklığında string açık devre gerilimi, invertörün maksimum Doğru Akım (DC) giriş gerilimini aşmamalıdır; aşarsa invertör hasar görür.
  2. Sıcakta maksimum güç noktası gerilimi (Vmp) düşer. En yüksek sıcaklıkta string gerilimi MPPT alt sınırının altına inerse invertör üretim yapamaz.

Seri panel sayısı bu iki uçtan sıkışan bir aralığa yerleştirilir. Bu sıcaklık düzeltmeli seri panel sayısı ve MPPT eşleştirmesini adım adım işlediğimiz GES string hesabı: sıcaklık düzeltmeli seri panel sayısı ve MPPT eşleştirme yazısında tüm formüllerle bulabilirsiniz.

Bifacial panel seçtiyseniz uyum hesabında ek bir nokta vardır: arka yüz kazancı kısa devre akımını (Isc) yükseltir. İnvertörün maksimum DC giriş akımı ve string sigortası bu artışa göre seçilmelidir. DC tarafı akım ve gerilim düşümü boyutlandırmasını GES DC sigorta seçimi: kesit, gerilim düşümü ve parafudr hesabı yazısında ele aldık.

DC/AC oranı (kapasite oranı)

Panel gücünün invertör anma gücüne oranı tipik olarak 1,1–1,3 arasında seçilir. Sabah/akşam ve bulutlu saatlerde panel zaten anma gücünün altında çalıştığı için, invertörü panel gücünün biraz altında seçmek (aşırı boyutlandırma) yıllık üretimi artırır. Bu oran 1,3’ün üzerine çıkarılırsa öğle tepe saatlerinde invertör güç sınırlaması (clipping) yapar ve enerji kesilir; bifacial panelde arka yüz kazancı tepe gücü daha da yükselttiği için bu oran daha ihtiyatlı seçilmelidir.

Bifacial Kurulumda Saha Pratiği

Bifacial kazancı bir katalog vaadi değil, montaj sonucudur. Sahada dikkat edilmesi gerekenler:

  • Montaj yüksekliği: Panel alt kenarı zeminden ne kadar yüksekse arka yüz o kadar homojen ışınım alır. Alçak montajda arka yüz kazancı ciddi düşer.
  • Zemin yansıması (albedo): Koyu asfalt/toprak %10 civarı yansıtırken, açık çakıl veya beyaz membran %40–60 yansıtır. Zemini seçemiyorsanız beklenen bifacial kazancı düşük varsayın.
  • Arka yüz gölgeleme: Taşıyıcı profiller, kablo kanalları ve montaj kirişleri arka yüzü gölgeler. Gölgelenen alan doğrudan üretim kaybıdır; tasarımda arka yüz açıklığı korunmalıdır.
  • Sıra arası mesafe: Bifacialde sıralar arası açıklık hem ön yüz gölgelenmesini hem de arka yüz yansımasını etkiler; standart tek yüzlü yerleşim şablonu bifaciale doğrudan kopyalanmaz.

Standartlar: Panel Sertifikasının Pratikteki Anlamı

Panel seçiminde etiket wattı kadar sertifikalar da bağlayıcıdır. Türkiye’de ve uluslararası projelerde aranan başlıca standartlar:

  • IEC 61215: Kristal silisyum modüllerin tasarım nitelendirme ve tip onayı. Pratikte panelin termal döngü, nem-donma, mekanik yük testlerinden geçtiğinin kanıtıdır. Bu sertifikası olmayan panel, çatıda birkaç sezon sonra delaminasyon ve mikroçatlak riski taşır.
  • IEC 61730 (Bölüm 1-2): Modül güvenlik nitelendirmesi. Elektriksel yalıtım, erişilebilir gerilimli parça ve yangın davranışını tanımlar. Sistem gerilim sınıfı (1000 V / 1500 V DC) bu sertifika üzerinden doğrulanır; invertör 1500 V ise panel de 1500 V sınıfı sertifikalı olmalıdır.
  • IEC 61701: Tuz sisi korozyon testi. Deniz kıyısı kurulumlarında (ör. Ege, Akdeniz sahil GES’leri) çerçeve ve bağlantı korozyonunu sınırlar. Kıyı projesinde bu sertifikayı şart koşmak arıza oranını doğrudan düşürür.
  • IEC 60364-7-712: Fotovoltaik güç kaynağı sistemlerinin elektrik tesisatı kuralları. DC tarafı topraklama, koruma ve kablolama gereklerini belirler; panel seçiminden çok kurulumu bağlar ama panel gerilim sınıfıyla doğrudan ilişkilidir.

Seçim yaparken bir panelin yalnızca yüksek verimli olması yetmez; hedef sahaya uygun sertifika setine sahip olması gerekir. Kıyı kurulumunda IEC 61701, yüksek gerilimli stringlerde IEC 61730’un 1500 V sınıfı belirleyicidir.

Seçim Sırasında Sık Yapılan Hatalar

  • STC verimine bakıp sıcaklık katsayısını atlamak — sıcak iklimde yanlış panel seçtirir.
  • Bifacial kazancı garanti sayıp montaj yüksekliği ve albedoyu hesaba katmamak.
  • Panel Voc’sini en düşük ortam sıcaklığına göre düzeltmeden invertöre bağlamak.
  • DC/AC oranını bifacialde tek yüzlü panel gibi seçip öğle saatinde clipping’e girmek.
  • Kıyı projesinde tuz sisi sertifikası (IEC 61701) aramamak.

Doğru panel seçimi; verim, sıcaklık davranışı, invertör penceresi ve sertifikanın birlikte değerlendirilmesidir. Tek bir katalog rakamı üzerinden karar veren proje, ömrü boyunca eksik üretimle çalışır.


GES projeniz için panel tipi, invertör eşleştirmesi ve sertifika seçiminde net bir karar mı gerekiyor? Proje detaylarınızı iletin, birlikte değerlendirelim.

📩 güneş paneli seçimi ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

GES String Hesabı: Sıcaklık Düzeltmeli Seri Panel Sayısı Nasıl Bulunur?

GES String Hesabı: Sıcaklık Düzeltmeli Seri Panel Sayısı ve MPPT Eşleştirme

Bir güneş enerjisi santralinde (GES) panelleri kaç adet seri bağlayacağınızı belirleyen şey, panelin etiket değeri değil; sahanın en soğuk ve en sıcak gününde ölçtüğünüz gerilimdir. String hesabının özü budur: dizinin gerilimi soğukta yükselir, sıcakta düşer. Doğru string, bu iki uç arasında invertörün maksimum azami akım izleme noktası (Maximum Power Point Tracking, MPPT) penceresine her koşulda oturan diziyidir.

Bu yazıda MPPT ve açık devre gerilimi (Voc) kavramlarını tekrar tanımlamıyoruz; doğrudan sahadaki iki kritik senaryoyu — en düşük sıcaklıkta maksimum seri panel, en yüksek sıcaklıkta minimum seri panel — sıcaklık katsayısıyla düzeltip sayısal olarak hesaplıyoruz. Örnek panel değerleri: Voc = 49,5 V, azami güç noktası gerilimi (Vmp) = 41,5 V, açık devre gerilimi sıcaklık katsayısı β(Voc) = −0,27 %/°C (yani −0,0027 /°C), Vmp sıcaklık katsayısı yaklaşık −0,40 %/°C (−0,0040 /°C). İnvertör tarafında maksimum DC (Dogru Akim) giriş gerilimi 1000 V, MPPT alt sınırı 200 V kabul edilmiştir.

String hesabının iki sınırı

Her stringin iki tarafından da sıkıştırıldığını düşünün:

  • Üst sınır (soğuk gün): En düşük hücre sıcaklığında Voc en yükseğe çıkar. Bu gerilim invertörün maksimum DC giriş gerilimini hiçbir koşulda aşmamalıdır. Aşarsa invertör girişi zarar görür, garanti düşer.
  • Alt sınır (sıcak gün): En yüksek hücre sıcaklığında Vmp en düşüğe iner. Bu gerilim MPPT çalışma aralığının altına düşerse invertör diziyi maksimum güç noktasında izleyemez; öğle sıcağında, yani en çok üretimin olması gereken anda verim kaybedersiniz.

Dikkat: üst sınırda Voc (açık devre, yani sabahın ilk ışığında panel henüz yük altında değilken) kullanılır; alt sınırda Vmp (yük altındaki çalışma gerilimi) kullanılır. En sık yapılan hatalardan biri her iki hesapta da aynı gerilimi kullanmaktır.

En düşük sıcaklıkta maksimum seri panel sayısı

Soğuk gün senaryosunda seri panel sayısı hesabı
−10 °C’de Voc 54,18 V’a çıkar; 1000 V sınırıyla en fazla 18 panel seri bağlanır.

Soğuk günde açık devre geriliminin düzeltilmiş değeri:

Voc(T) = Voc_STC × [1 + β(Voc) × (T_min − 25)]

Saha için en düşük hücre sıcaklığını −10 °C alalım (25 °C standart test koşulu referanstır). Katsayı negatif, sıcaklık farkı da negatif olduğundan çarpım pozitif çıkar ve gerilim artar:

Voc(−10) = 49,5 × [1 + (−0,0027) × (−10 − 25)] = 49,5 × [1 + (−0,0027) × (−35)] = 49,5 × 1,0945 = 54,18 V

Yani her panel soğukta 49,5 V yerine 54,18 V üretir. Maksimum seri panel sayısı, invertörün maksimum DC giriş gerilimine bölünerek bulunur:

N_max = 1000 V ÷ 54,18 V = 18,45 → aşağı yuvarlanır, 18 panel

Burada yukarı yuvarlama yapmak ölümcül hatadır: 19 panel × 54,18 V = 1029 V olur ve invertörün 1000 V sınırını aşar. Soğuk hava hesabında her zaman aşağı yuvarlanır.

En yüksek sıcaklıkta minimum seri panel sayısı

Sıcak gün senaryosunda minimum seri panel sayısı hesabı
70 °C hücrede Vmp 34,03 V’a iner; MPPT alt sınırında kalmak için en az 6 panel gerekir.

Sıcak günde çalışma gerilimi (Vmp) düşer. Çatıya monteli panellerde hücre sıcaklığı ortam sıcaklığının çok üstüne çıkar; 70 °C hücre sıcaklığı gerçekçi bir tasarım değeridir.

Vmp(T) = Vmp_STC × [1 + β(Vmp) × (T_max − 25)]

Vmp(70) = 41,5 × [1 + (−0,0040) × (70 − 25)] = 41,5 × [1 + (−0,0040) × 45] = 41,5 × 0,82 = 34,03 V

Sıcakta panel başına gerilim 41,5 V’tan 34,03 V’a iner. Minimum seri panel sayısı MPPT alt sınırına bölünerek bulunur:

N_min = 200 V ÷ 34,03 V = 5,88 → yukarı yuvarlanır, 6 panel

Sıcak hava hesabında yukarı yuvarlanır: 5 panel × 34,03 V = 170 V, MPPT alt sınırının altında kalır ve öğle sıcağında izleme kopar. 6 panel × 34,03 V = 204 V ile pencerenin içinde kalırsınız.

Sonuç: bu panel-invertör çifti için geçerli string aralığı 6 ile 18 panel arasıdır. Pratikte string ortalama bu aralığın üst-orta bölgesinde (örneğin 16-18 panel) seçilir; böylece invertör girişi daha yüksek gerilimde çalışır, akım ve dolayısıyla DC kablo kaybı düşer.

Sıcaklık tasarım değerleri nasıl seçilir

Hesabın tamamı iki sayıya bağlıdır: T_min ve T_max. Yanlış seçilen sıcaklık, doğru formülü de yanlış sonuca götürür.

  • T_min: Sahanın çok yıllık mutlak en düşük ortam sıcaklığı esas alınır; ortalama değil. İç Anadolu ve Doğu Anadolu’da −10 °C çoğu zaman iyimserdir; −15 ile −20 °C’ye kadar inilen istasyon verileri vardır. Ne kadar düşük sıcaklık seçilirse maksimum seri panel o kadar azalır.
  • T_max: Ortam sıcaklığı değil hücre sıcaklığı kullanılır. Çatı montajında hücre, ortamdan 25-30 °C daha sıcak olabilir. 40 °C ortam + kötü havalandırılan çatı kolaylıkla 70 °C hücreye çıkar. Çatı GES kurulumunun nasıl yapıldığını anlatan yazımızda montaj boşluğunun bu sıcaklığı doğrudan etkilediğini görebilirsiniz.

Standart ne diyor: IEC 62548 ve IEC 60364-7-712

String gerilim hesabı keyfi değildir; fotovoltaik dizi tasarım şartlarını tanımlayan IEC 62548 (Türkçe karşılığı TS EN IEC 62548) standardı, dizi maksimum geriliminin sahanın beklenen en düşük hücre sıcaklığındaki düzeltilmiş Voc üzerinden hesaplanmasını ve bu değerin ne panelin ne de invertörün anma gerilimini aşmamasını şart koşar. Yani yukarıdaki −10 °C düzeltmesi bir tercih değil, standardın beklentisidir.

Ek olarak fotovoltaik güç sistemlerinin elektrik tesisatı gereklerini kapsayan IEC 60364-7-712 (binalarda alçak gerilim tesisatının PV ile ilgili bölümü), DC tarafı gerilim sınırları ve koruma koordinasyonu açısından bu hesabı tamamlar. Pratikte bu iki standardın söylediği tek bir cümleye iner: panel etiketindeki 49,5 V değil, soğukta çıkan 54,18 V hesaba girer. Denetimde ve şebeke bağlantı onayında istenen de budur.

Panel-invertör eşleştirme: gerilimden sonra akım

Seri panel sayısını gerilim penceresine oturttuktan sonra iş bitmez; MPPT girişinin akım ve string sayısı tarafını da eşleştirmek gerekir:

  • String akımı ≤ MPPT giriş akımı: Panel kısa devre akımı (Isc) + emniyet payı, invertörün MPPT giriş akımı anma değerini aşmamalıdır. Aşarsa invertör akımı kırpar (kapasite düşürme), üretim tavana vurur.
  • String başına DC güç: Toplam bağlı panel gücü, invertörün önerdiği DC/AC (Alternatif Akim) aşırı yükleme oranı içinde kalmalıdır. Türkiye ışınım koşullarında 1,1-1,3 arası aşırı yükleme yaygındır.
  • Paralel string dengesi: Aynı MPPT girişine bağlanan stringler eşit panel sayılı olmalıdır; farklı uzunlukta stringler izlemeyi bozar.

İnvertör seçim kriterlerini ve MPPT giriş sayısının çatı yönelimine göre neden önemli olduğunu solar invertör rehberimizde ayrıntılı ele aldık.

Sahada sık yapılan hatalar

  • STC değeriyle hesaplamak: 49,5 V ile 1000 V’a bölüp 20 panel demek. Soğukta gerilim 54,18 V’a çıkınca sınır aşılır.
  • Ortam sıcaklığını hücre sıcaklığı sanmak: T_max’ı 40 °C almak minimum panel sayısını olduğundan az gösterir, öğle verimi düşer.
  • Soğukta yukarı yuvarlamak: 18,45’i 19’a yuvarlamak invertör girişini riske atar.
  • MPPT alt sınırını yok saymak: Az panelli stringlerde sıcak öğle saatinde izleme kopar; sistem “çalışıyor” görünür ama düşük üretir, teşhisi zordur.

Doğru string tasarımı, aynı panel ve invertörle üretimi görünür biçimde artırır. Projeniz için panel-invertör eşleştirmesini sahanın gerçek sıcaklık verileriyle birlikte hesaplattırmak isterseniz bize proje detaylarınızla ulaşabilirsiniz.


GES projenizde string boyutlandırma ve invertör eşleştirmesini sahanızın en düşük/en yüksek sıcaklık verileriyle hesaplayalım: ücretsiz teklif için iletişime geçin.

📩 ges string hesabı ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

DC Sigorta Seçimi Hesabı: GES String Örneğiyle Kesit ve Parafudr

GES DC Sigorta Seçimi: Kesit, Gerilim Düşümü ve Parafudr Hesabı

Güneş enerji santrali (GES) tasarımında en çok ihmal edilen kısım, dizilerle invertör arasındaki DC (Dogru Akım) tarafıdır. Bu tarafta gerilim yüksek, akım gün boyu süreklidir ve oluşan ark AC (Alternatif Akım) tarafına göre çok daha zor söner. Bu nedenle kablo kesiti, gerilim düşümü ve dc sigorta seçimi yanlış yapıldığında sonuç yalnızca üretim kaybı değil, doğrudan yangın riskidir.

Bu yazıda tek bir dizi (string) örneği üzerinden kesiti, %1-2 gerilim düşümü hedefini, kısa devre akımına (Isc) göre sigorta ve DC parafudr (aşırı gerilim koruma cihazı) seçimini sayısal olarak yapıyoruz. AC tarafındaki genel kesit mantığı için kablo kesit hesabını adım adım anlattığımız yazıya bakabilirsiniz; burada yalnızca DC tarafına ve onun kendine özgü kurallarına odaklanıyoruz.

Örnek dizinin elektriksel değerleri

Hesabı somutlaştırmak için tipik bir modülün standart test koşulu (STC) değerlerini alalım ve 18 modülü seri bağlayalım:

BüyüklükModül (STC)18 modül seri (string)
Açık devre gerilimi (Voc)49,5 V891 V
Maksimum güç gerilimi (Vmp)41,8 V752 V
Kısa devre akımı (Isc)13,9 A13,9 A
Maksimum güç akımı (Imp)13,0 A13,0 A

Seri bağlamada gerilimler toplanır, akım sabit kalır. Kritik nokta şu: Voc soğukta artar. Yaklaşık −10 °C’de Voc yaklaşık %8 yükselir, yani 891 × 1,08 ≈ 962 V olur. 1000 V anma gerilimli bir sistemde bile bu pay dardır ve parafudrun sürekli çalışma gerilimi (Ucpv) seçiminde bu düzeltilmiş değeri esas almak gerekir.

DC kablo kesiti ve %1-2 gerilim düşümü hedefi

6 mm² bakır DC string kablosunda gerilim düşümü hesap adımları
Tek yön 40 m, 13 A ve 6 mm² için gidiş-dönüş iletken üzerindeki gerilim düşümü; hedef %1’in altı.

DC string kablosunda tek yön mesafe değil, gidiş-dönüş toplam iletken uzunluğu (2·L) hesaba girer. Gerilim düşümü şöyle yazılır:

ΔU = 2 · ρ · L · I / A

Bakır için ρ ≈ 0,0175 Ω·mm²/m alınır. Örneğimizde invertöre tek yön mesafe 40 m, akım Imp = 13 A ve seçilen kesit 6 mm² (PV çift izoleli, güneş kablosu) olsun. Hesabı aşağıdaki şema yapıyor.

Hedefimiz nettir: bir dizide gerilim düşümü ideal olarak %1’in altında, dizi-invertör toplamında en fazla %2-3 kalmalıdır. %1’in üzerine çıkıldığında yıl boyunca sessiz bir enerji kaybı birikir; kesit bir kademe büyütmek bu kaybı geri kazandırır. Kesit küçültme cazip gelse de DC tarafında akım sürekli olduğu için kayıp da süreklidir.

Kısa devre akımına göre DC sigorta seçimi

DC sigorta, string’in kendi arızasında değil, çoklu paralel string’lerde bir string kısa devre olduğunda diğer string’lerin ters yönde beslediği akımı kesmek için vardır. Bu yüzden 1-2 paralel string’te çoğunlukla sigortaya gerek yoktur; genel kural, üç ve daha fazla paralel string’te her string’e ayrı sigorta koymaktır.

Seçim, IEC 62548 (PV dizi tasarımı) ve gPV sigortalar için IEC 60269-6’ya dayanır. Anma akımı (In) şu aralıkta seçilir:

1,5 · Isc ≤ In ≤ 2,4 · Isc   ve   In ≤ modül maks. seri sigorta değeri

Örneğimizde 1,5 × 13,9 = 20,85 A ve 2,4 × 13,9 = 33,4 A. Bu aralıkta standart bir değer olarak 25 A gPV sigorta uygundur; modül veri sayfasındaki maksimum seri sigorta değerinin (tipik 25-30 A) altında kalması da sağlanmalıdır. Ayrıca sigortanın DC anma gerilimi, düzeltilmiş sistem geriliminden (bizde ≈ 962 V) büyük olmalı; 1000 V veya 1100 V DC anma değerli gPV sigorta tercih edilir. AC sigortalarının bu ark söndürme kabiliyeti yoktur, DC devrede kesinlikle kullanılmamalıdır.

DC parafudr (SPD) seçimi

Tip 1 ve Tip 2 DC parafudr seçim kriterlerinin karşılaştırması
Yıldırımlık varlığına göre tip seçimi; 10 m üzeri kablo mesafesinde her iki uca parafudr konur.

DC parafudr seçimi iki standarda dayanır: PV parafudrları için IEC 61643-31 ve yıldırımdan korunma için IEC 62305. Sürekli çalışma gerilimi şu koşulu sağlamalıdır:

Ucpv ≥ 1,2 · Voc(string)

Örneğimizde 1,2 × 891 ≈ 1069 V çıkar; bu nedenle Ucpv ≥ 1100 V olan bir parafudr seçilir. Cihazın tipi ise sahadaki yıldırımdan korunma tesisatına (LPS) göre belirlenir:

  • Tesiste dış yıldırımlık (LPS) varsa ve diziler koruma bölgesindeyse, doğrudan yıldırım darbe akımına (10/350 µs, Iimp ile ifade edilir) dayanacak Tip 1 parafudr gerekir.
  • LPS yoksa, indüklenen aşırı gerilimlere karşı 8/20 µs darbe akımına (In) göre seçilen Tip 2 parafudr invertörün DC girişine konur.

Önemli bir uygulama kuralı: dizi çıkışı ile invertör arası kablo uzunluğu 10 metreyi aşıyorsa, parafudr hem dizi tarafına (birleştirme kutusu) hem de invertör girişine, yani her iki uca konmalıdır. Aşağıdaki karşılaştırma iki tipi özetliyor.

Uygulama ve sık yapılan hatalar

  • AC sigorta ya da AC parafudru DC devrede kullanmak: ark sönmez, cihaz patlar.
  • Kesiti sadece akıma göre seçip gerilim düşümünü kontrol etmemek.
  • Voc’u soğuk düzeltmesi yapmadan almak; kışın sabah invertör girişini aşan gerilim.
  • Parafudr topraklama iletkenini uzun ve kıvrımlı çekmek; koruma etkisini yitirir, iletken kısa ve düz olmalıdır.
  • İki paralel string’te gereksiz sigorta koyup, sekiz string’te sigortasız birleştirmek.

DC tarafı, GES’in en sessiz ama en riskli bölgesidir. Kesit, sigorta ve parafudr seçimini projeye özel doğrulatmak isterseniz, dizi değerlerinizle birlikte bize ulaşın; hesabı birlikte çıkaralım.


GES DC tarafınızda kesit, sigorta ve parafudr seçimini standarda uygun doğrulatmak için dizi değerlerinizle birlikte teklif isteyin; hesabı proje bazında çıkaralım.

📩 dc sigorta seçimi ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

GES Trafosu Nedir? Seçimi ve Teknik Özellikleri

Güneş Enerjisi Santrallerinde Alçak Gerilim Trafolarının Rolü ve Teknik Özellikleri

Güneş enerjisi, sürdürülebilir yapısı ve çevresel avantajlarıyla küresel ölçekte enerji dönüşümünün temel kaynaklarından biri haline gelmiştir. Güneş enerjisi santralleri (GES), fotovoltaik paneller aracılığıyla üretilen enerjiyi şebekeye entegre ederek hem ekonomik hem de çevre dostu bir çözüm sunar. Ancak bu sistemlerin kararlı, güvenli ve verimli çalışabilmesi için kullanılan tüm elektriksel ekipmanların doğru seçilmesi hayati önem taşır. Bu ekipmanlardan biri olan alçak gerilim GES trafosu, enerji dönüşüm zincirinin kritik halkalarından biridir.

GES Trafoları Nedir? Ne Amaçla Kullanılır?

GES trafoları, invertör çıkışında elde edilen alternatif akımı (AC), şebekenin ihtiyaç duyduğu gerilim seviyesine yükselten özel tip transformatörlerdir. Özellikle 800V seviyesindeki alçak gerilim trafoları, invertör çıkış gerilimini genellikle 400V veya 690V gibi standart sistem gerilimlerine dönüştürerek orta gerilim hatlarına entegrasyonu sağlar.

Bazı sistemlerde GES trafosu aynı zamanda santral içi yardımcı yüklerin beslenmesi için iç ihtiyaç trafosu olarak da görev alabilir. Trafo giriş voltajı 600V, 800V ya da 1000V gibi değerlere ulaşabilirken; çıkış gerilimi sistem konfigürasyonuna göre 400V, 690V, 800V seviyelerine kadar çıkarılabilir.

GES trafoları, invertör çıkışında elde edilen alternatif akımı (AC), şebekenin ihtiyaç duyduğu gerilim seviyesine yükselten özel tip transformatörlerdir.

Alçak Gerilim GES Trafolarının Temel Fonksiyonları

Gerilim Seviyesi Uyarlaması: Fotovoltaik sistemlerden elde edilen elektrik, invertörle AC’ye çevrildikten sonra şebekeye uygun voltaj seviyelerine yükseltilmelidir. Bu dönüşüm, GES trafosu tarafından gerçekleştirilir.

Enerji İletim Verimliliği: Uygun kapasitede seçilmiş bir trafo, iletim hatlarındaki kayıpları minimuma indirerek PV sisteminin genel verimliliğine katkı sağlar.

Elektriksel Koruma ve Stabilite: Şebekede oluşabilecek ani gerilim değişimleri, kısa devreler veya yük dengesizliklerine karşı sistemin güvenliğini sağlar. Trafo, şebeke ile PV sistemi arasında bir koruma bariyeri gibi çalışır.

Uzun Ömür ve Dayanıklılık: Kaliteli izolasyon, uygun soğutma çözümleri ve düzenli bakım ile GES trafoları onlarca yıl boyunca kesintisiz hizmet verebilir. Özellikle IP korumalı yapılar, dış ortam koşullarına karşı ekstra dayanıklılık sunar.

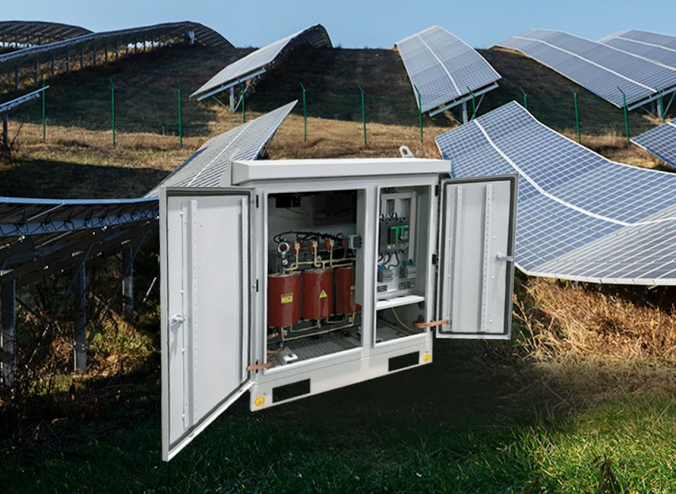

Kabinli Tip GES Trafoları: Dış Ortam Koşullarına Uyum

GES uygulamalarında yaygın olarak tercih edilen kabinli tip trafolar, dış etkenlere karşı dayanıklı olarak tasarlanmıştır. Yağmur, toz, yüksek sıcaklık ve nem gibi çevresel etkilere karşı koruma sağlayan bu trafolar; özel sac yapıları, havalandırma sistemleri ve filtreli fanlarla donatılarak uzun ömürlü kullanım sağlar.

Proje ihtiyaçlarına göre fanlı doğal soğutmalı (AN) sistemler, otomatik devre kesiciler, ölçüm cihazları ve röleli koruma birimleri entegre edilebilir. Böylece saha şartlarına uygun kompakt ve modüler trafo çözümleri elde edilir.

Teknik Konfigürasyonlar ve Giriş-Çıkış Özellikleri

GES trafoları, sistem konfigürasyonuna ve müşteri talebine göre aşağıdaki teknik varyasyonlarda üretilebilir:

  • Giriş gerilimi: 220V – 1000V arası
  • Çıkış gerilimi: 400V, 690V, 800V
  • Güç aralığı: Genellikle 5 kVA ve üzeri
  • İzolasyon sınıfları: Yağlı tip (ONAN) veya kuru tip (AN, AF soğutmalı)
  • Sargı yapıları: Orta uç bağlantılı, ekranlı ya da çift sargılı sistemler
  • Bağlantı şekilleri: Klemensli çıkışlar, ray veya vida bağlantılı montaj opsiyonları
Proje ihtiyaçlarına göre fanlı doğal soğutmalı (AN) sistemler, otomatik devre kesiciler, ölçüm cihazları ve röleli koruma birimleri entegre edilebilir.

GES projelerinde kullanılan trafolar, genellikle özel siparişe göre yapılandırılır. Şebeke altyapısı, santral gücü ve çevresel koşullar göz önüne alınarak, trafonun hem primer hem sekonder sargı özellikleri mühendislik hesapları doğrultusunda belirlenir.

Güneş enerji santrallerinde kullanılan alçak gerilim trafoları, yalnızca bir gerilim dönüştürücü değil; sistemin verimli, güvenli ve sürdürülebilir çalışmasının anahtarıdır. Trafo seçimi, projeye özel analizlerle yapılmalı, hem elektriksel performans hem de saha koşullarına uyum açısından optimize edilmelidir. Özellikle kabinli yapılar ve yüksek verimlilik sınıfına sahip ürünler, uzun vadede enerji yatırımınızın karşılığını güvence altına alır.

İhtiyacınıza en uygun ürün veya proje çözümü için hemen fiyat teklifi alın!

Hızlı Teklif Al

Telefon

Proje ve talepleriniz için: +90 537 398 12 15 (WhatsApp)

E-Posta

Teklif ve Talepleriniz İçin: info@electricistanbul.com

Traktör Arkası Kuyruk Milli Jeneratör Nedir?

Traktör Arkası Kuyruk Milli Jeneratör Nedir ve Nasıl Çalışır?

Elektrik enerjisine ihtiyaç duyulan ancak şebeke elektriğinin olmadığı ya da yetersiz kaldığı durumlarda ideal bir çözüm olan kuyruk milli jeneratör, traktör gücünü kullanarak elektrik üretir.

Kuyruk Milli Jeneratör Nasıl Çalışır?

Kuyruk mili jeneratör, traktörün kuyruk miline (PTO – Power Take Off) bağlanarak çalışır. Traktör motorundan alınan mekanik güç, jeneratör tarafından elektrik enerjisine dönüştürülür. Kuyruk mili hızı genellikle 430 devir/dakika seviyesinde olup, traktör el gazıyla ayarlanır ve frekansmetre 52Hz gösterinceye kadar artırılır. Çoğu traktör için bu ayar, el gazını yaklaşık 13-14 seviyesine getirmek yeterlidir.

Kuyruk mili jeneratör, traktörün kuyruk miline (PTO – Power Take Off) bağlanarak çalışır.

Traktör Arkası Kuyruk Milli Jeneratörün Çeşitleri

Redüktörlü Kuyruk Milli Jeneratör

Redüktörlü sistemler, traktör gücünü doğrudan jeneratöre aktararak daha stabil enerji üretimi sağlar. Bu sistemlerde traktör kuyruk mili doğrudan redüktöre bağlanır ve buradan jeneratöre güç aktarılır.

Kayış-Kasnak Mekanizmalı Kuyruk Milli Jeneratör

Kayış-kasnak mekanizmalı jeneratörlerde traktörün gücü kayış sistemiyle jeneratöre aktarılır. Bu sistemlerde kayış gerginliği büyük önem taşır; fazla gerginlik alternatör rulmanlarına zarar verirken, gevşek kayışlar yük altında kayma yaparak frekans düşmesine neden olabilir.

Elektrik motoru çalıştıran cihazlar kullanılacaksa jeneratör gücü dikkatli seçilmelidir.

Alternatör Özellikleri

  • Fırçasız (Kömürsüz)
  • Otomatik voltaj regülatörlü (AVR kartlı)
  • 1500 devir/dakika, 50Hz
  • Üç Fazlı 231/400 Volt (Fazlar arası 400 Volt; Faz-Nötr arası 231 Volt)

Jeneratör Panosunun İçeriği

  • Dijital frekansmetre (boşta iken 52Hz ayarlanır)
  • Dijital voltmetre (52Hz’de fazlar arası 400Volt okunur)
  • Nötr kesmeli sigorta (alternatör koruması için)
  • Üç adet monofaze priz (maksimum 16 Amper)
  • Bir adet üç-faz priz (maksimum 25 Amper)
  • Yüksek amperli yükler için klemens
  • AVR kartı (pano kenarındaki saç kapak altında)

Traktör Arkası Kuyruk Milli Jeneratör Fiyatları

Traktörle çalışan jeneratör fiyatları ve kuyruk milli jeneratör fiyatları, jeneratör gücüne, mekanizmasına (redüktörlü veya kayış-kasnaklı) ve markasına göre değişiklik gösterir. Traktör arkası kuyruk milli jeneratör fiyatları jeneratör gücüne bağlı olarak genellikle 2.000 USD – 5.000 USD arasında değişmektedir.

Kuyruk milli jeneratör sistemleri, traktör arkası pratik enerji çözümleri sunar.

Jeneratör Güç Seçimi

Elektrik motoru çalıştıran cihazlar kullanılacaksa jeneratör gücü dikkatli seçilmelidir. Direkt bağlamada nominal akımın 5 katı, yıldız-üçgen bağlantıda ise nominal akımın 2 katı güç gereklidir. Traktörün kaldırabileceği en büyük jeneratör, traktör gücünün yaklaşık yarısı kadardır. Ortalama 25-100 kVA arasında güçlerde üretilebilmektedir. Kardan şaftı fiyata dahil değildir. Kullanılacak şaftın gücü en az jeneratörün gücüne eşit olmalıdır. Örneğin, 40KVA jeneratöre en az 40kW kaldırabilen bir şaft seçilmelidir.

Traktör Arkası Kuyruk Milli Jeneratör Kullanımında Dikkat Edilecek Hususlar

  • Traktör çalıştırılmadan önce jeneratör üç noktadan bağlanmalı ve pimlerle sabitlenmelidir.
  • Jeneratör tüm ayakları yere basmadan çalıştırılmamalıdır.
  • Pano üzerindeki sigortalar, traktör çalıştırılmadan önce kapalı konuma getirilmelidir.
  • Çalışma sırasında hareketli kısımlara dokunulmamalı ve korumalar kapalı tutulmalıdır.
  • Alternatör, nem ve tozdan korunmalıdır.

Kuyruk milli jeneratör sistemleri, traktör arkası pratik enerji çözümleri sunar. Mobilite, ekonomik maliyet, farklı güç seçenekleri ve kullanım kolaylığı, özellikle kırsal bölgeler ve tarımsal faaliyetler için vazgeçilmez hale getirmektedir. Traktörünüzün gücü ve kullanım amacınıza uygun olarak, redüktörlü veya kayış-kasnak mekanizmalı jeneratör seçimi yaparak, enerji ihtiyaçlarınızı güvenli ve ekonomik şekilde karşılayabilirsiniz.

Artık elektrik ve elektronik sektöründe teklif talebi bırakmak sadece 1 dakika! Talep formunu doldur, talebini gönder, en uygun tedarikçilerle eşleşin!

Elektrik ve Elektronik İle İlgili Ürün Veya Proje, Keşif, Taahhüt Hizmet İhtiyaçlarınız İçin Yeni Nesil Çözüm Platformu Elektraverse, sizlere en uygun tedarikçileri buluyor.

Elektraverse, elektrik, elektronik ve enerji sektörüne özel olarak geliştirilen, yapay zeka destekli dijital tedarik platformudur. Talebinizi ücretsiz olarak talep formunu doldurarak oluşturun, sistemimiz ihtiyaçlarınızı analiz ederek sizi en uygun tedarikçilerle otomatik olarak eşleştirsin.

İhtiyacınız olan talebinizi ücretsiz olarak gönderin, en uygun ürün veya hizmet tedarikçileriyle eşleşin!

ARABA AKÜSÜ BİTERSE NE YAPILMALI? ADIM ADIM ÇÖZÜM REHBERİ

Araba Aküsü Biterse Ne Yapmalı? Akü Bittiği Nasıl Anlaşılır?

Araç kullanıcılarının sıklıkla karşılaştığı sorunlardan biri, hiç beklenmedik zamanlarda aracın aküsünün bitmesidir. Bu yazımızda, araba aküsü nedir, akü bittiğinde nasıl anlaşılır ve neler yapılması gerekir detaylıca anlatılacaktır. Ayrıca sıkça sorulan “akü biterse araba nasıl çalışır”, “akü neden boşalır” gibi sorulara da teknik cevaplar sunulacaktır.

Araba Aküsü Nedir? Nasıl Çalışır?

Araba aküsü, araçlarda elektrik enerjisini depolayıp ihtiyaç duyulan anda kullanıma sunan hayati bir bileşendir. Özellikle motorun çalıştırılması sırasında gerekli olan yüksek akımı sağlar. Akü, motor çalışırken alternatör tarafından şarj edilir ve böylece sürekli enerji sağlar.

Araba aküsü, araçlarda elektrik enerjisini depolayıp ihtiyaç duyulan anda kullanıma sunan hayati bir bileşendir.

Akünün Bittiği Nasıl Anlaşılır?

Akünün bittiğini gösteren belirtiler şunlardır:

– Kontak çevrildiğinde motor marş almaz ya da çok zayıf marş sesi duyulur.

– Gösterge ışıkları zayıf veya hiç yanmaz.

– Farlar, sinyal lambaları ve araç içi aydınlatma zayıflar.

– Elektrikli camlar ve merkezi kilit sistemi çalışmaz veya çok yavaş çalışır.

Araba aküleriyle ilgili sıkça aranan ifadelerle sorular sorulmaktadır. Bu sorular genelde “Akü bitmesi nasıl anlaşılır?”, “Yeni akü neden boşalır?”, “Sıfır akü neden biter?”, “Akü birden biter mi?” veya “Yolda giderken akü biter mi?” gibi sorulardır.

Araba aküsü bittiğinde panik yapmadan önce sorunun kaynağını anlamak önemlidir. Peki, akü neden biter? Genellikle uzun süre kullanılmayan araçlar, açık unutulan farlar ya da yaşlanan aküler bu soruna yol açar. Bu durumda akü bitince ne yapılmalı sorusu akla gelir. İlk olarak, akü bittiğinde yapılması gerekenler arasında akü kutup başlarının kontrol edilmesi ve gerekiyorsa akü takviyesi yapılması yer alır. Akü takviyesi nasıl yapılır? Takviye kablosuyla çalışan bir araçtan enerji alınarak akünün yeniden canlandırılması sağlanabilir. Ancak bu geçici bir çözümdür; akü sürekli bitiyorsa akü şarj etme yöntemleri veya akü değişimi düşünülmelidir. Peki, akü değişimi ne zaman gerekir? Eğer akü 4-5 yaşındaysa ya da şarj tutmuyorsa değiştirilmesi gerekir. Son olarak, akü ömrünü uzatmanın yolları arasında düzenli bakım, araç uzun süre kullanılmayacaksa akü kutup başlarını sökmek ve gereksiz elektrik tüketiminden kaçınmak yer alır. Bu önlemlerle akü bitmesi çözümü daha kolay hale gelir.

Akü Bittiğinde Yapılması Gerekenler

1. Akü Takviyesi Yapmak

Akünüz bittiğinde, çalışan başka bir aracın aküsünden enerji takviyesi yapabilirsiniz. Takviye kablosunu bağlarken dikkat edilmesi gereken noktalar:

Kırmızı kabloyu (+) pozitif kutuplara, siyah kabloyu (-) negatif kutuplara bağlayın.

Takviyeden sonra aracınızı yaklaşık 20 dakika çalıştırarak akünün şarj olmasını sağlayın.

2. Akü Şarj Cihazı Kullanmak

Aküyü çıkartıp harici şarj cihazlarıyla şarj edebilirsiniz. Bu yöntem özellikle akünüz henüz eski değilse etkili olacaktır.

3. Aküyü Değiştirmek

Akünüzün ömrü genellikle 3 ila 5 yıldır. Eğer akünüz sürekli boşalıyor ve şarj tutmuyorsa yenisiyle değiştirme zamanı gelmiştir.

4. Profesyonel Destek Almak

Eğer yukarıdaki yöntemlerle sorununuz çözülmüyorsa, yol yardım hizmetinden destek almanız en sağlıklı çözüm olacaktır.

Akünün ömrünün azaldığının veya bittiğinin birçok belirtisi olabilmektedir.

Akünün Ömrünü Uzatmak İçin Neler Yapmalı?

Araç uzun süre kullanılmayacaksa haftada bir çalıştırarak aküyü koruyun. Araç ışıklarını ve elektrikli cihazları araç çalışmaz durumdayken kapalı tutun. Düzenli olarak akünün kutup başlarını kontrol edip temizleyin.

Araba (Otomobil) Aküleriyle İlgili Sıkça Sorulan Sorular

– 1 haftada akü biter mi? Eğer araçta elektriksel kaçak varsa ya da akü eskiyse evet, 1 haftada bitebilir.

– Araba kaç gün çalışmazsa aküsü biter? Genellikle 10-15 gün çalışmayan araçlarda akü boşalabilir.

– Akü nasıl biter? Akü, marş motorunu sürekli çalıştırmak, farları açık unutmak veya şarj sisteminde arıza olması nedeniyle bitebilir.

– Otomatik araba akü biterse nasıl çalıştırılır? Otomatik araçlar iterek çalıştırılamaz; takviye veya servis gerekir.

– Araç kaç gün çalışmazsa akü biter? Ortalama 10 gün içinde akü tamamen boşalabilir.

– Akü neden çabuk biter? Kalitesiz akü kullanımı, elektrik kaçağı veya alternatör arızası en yaygın nedenlerdir.

– Araba aküsü kaç yılda biter? Ortalama 3-5 yılda.

– 2 yılda akü biter mi? Düşük kaliteli akülerde veya hatalı kullanımda evet.

– Akü kaç yılda biter? Genelde 4 yıldan sonra performans düşmeye başlar.

– Aracın aküsü neden biter? Uzun süre kullanılmama, elektrik kaçakları, şarj sistemi arızaları gibi birçok neden olabilir.

Araba aküsünün düzenli bakımı ve doğru kullanım teknikleri ile beklenmedik sorunlardan kaçınabilir, yolda kalma riskini önemli ölçüde azaltabilirsiniz. Bu konuda bilinçli olmak hem aracınızın performansını artırır hem de bütçenizi korur.

Araba aküsünün düzenli bakımı ve doğru kullanım teknikleri ile beklenmedik sorunlardan kaçınabilir, yolda kalma riskini önemli ölçüde azaltabilirsiniz.

Elektrikli Araç ve İçten Yanmalı Motorlu Araçlardaki Akülerin Farkı Nedir?

Elektrikli araçlardaki (EV) aküler ile içten yanmalı motorlu araçlardaki (ICE) aküler arasında temel fark, kullanım amaçları ve kapasiteleridir. İçten yanmalı araçlarda akü, genellikle 12 voltluk kurşun-asit tipi olup yalnızca marş motorunu çalıştırmak, araç elektroniğini beslemek gibi görevleri üstlenir. Bu aküler düşük kapasiteli ve kısa süreli enerji ihtiyacına yönelik tasarlanmıştır. Elektrikli araçlarda ise akü, aracın asıl güç kaynağıdır; yüksek voltajlı ve büyük kapasiteli lityum-iyon batarya paketleri kullanılır. Bu bataryalar, uzun menzil sağlamak ve yüksek güçle motoru beslemek üzere geliştirilmiştir. Ayrıca EV aküleri şarj-deşarj döngüsüne daha dayanıklıdır ve genellikle termal yönetim sistemleriyle birlikte gelir. Kısaca, ICE araçlarda akü destekleyici bir bileşenken, EV’lerde akü aracın kalbidir.

Akü Nedir, Nasıl Çalışır? Türleri ve Çalışma Prensibi

Akü Nedir, Nasıl Çalışır?

Akü nedir, nasıl çalışır sorusunu yanıtlamadan önce akü veya diğer adıyla bataryaların çalışma yapısının bilinmesi gerekir. Aküler ve bataryalar, elektrik enerjisini depolayarak ihtiyaç halinde geri sağlayan cihazlardır ve modern teknolojide kritik bir role sahiptirler. Özellikle elektrikli araçlarda, enerji depolama sistemlerinde ve orta ile alçak gerilim uygulamalarında kullanılan farklı akü ve batarya türleri, bu cihazların geniş kullanım alanlarını gösterir.

Akü nedir, nasıl çalışır sorusu, enerji depolama sistemleriyle ilgilenenler için temel bir konudur. Elektrik üretiminin kesintisiz sürdürülebilmesi ve yenilenebilir kaynaklardan elde edilen enerjinin verimli kullanılabilmesi için aküler enerji sistemlerinin merkezinde yer alır. Akü teknolojileri, güneş enerjisi depolama sistemleri gibi uygulamalarda kısa süreli elektrik ihtiyacını karşılamanın ötesine geçmiş, uzun süreli ve yüksek kapasiteli enerji depolama çözümleri sunar. Türkiye’de kontrolmatik enerji depolama, aksa enerji depolama ve pomega enerji gibi firmalar, bu teknolojilerin yerli üretimi ve entegrasyonu üzerine çalışmaktadır. GES depolama sistemleri kapsamında kullanılan batarya depolama sistemleri, farklı kapasite ve hücre kimyasına göre çeşitlenmektedir. Elektrik depolama bataryaları fiyatları ve enerji depolama sistemleri fiyatları, sistemin toplam gücü ve teknolojisine göre değişiklik göstermektedir.

Aküler ve bataryalar, elektrik enerjisini depolayarak ihtiyaç halinde geri sağlayan cihazlardır ve modern teknolojide kritik bir role sahiptirler.

Akü Nedir?

Akü ya da batarya, kimyasal enerjiyi elektrik enerjisine dönüştüren ve depolayan cihazlardır. Kurşun-asit, lityum-iyon ve nikel-kadmiyum gibi farklı türleri olan akü ve bataryalar, taşınabilir cihazlardan endüstriyel sistemlere kadar geniş bir yelpazede kullanılır.

Akü Nasıl Çalışır?

Akü nasıl çalışır sorusunun yanıtı kullanılan akü veya batarya türüne göre değişiklik gösterebilir. Ancak genel olarak akü veya bataryanın çalışma prensibi, kimyasal reaksiyonlardan elektrik akımı elde edilmesine dayanır. Örneğin, kurşun-asit akülerde kurşun ve kurşun dioksit plakalar ile sülfürik asit elektroliti arasında kimyasal bir reaksiyon gerçekleşir. Bu reaksiyon, elektrik enerjisi açığa çıkarır ve depolanan enerji gerektiğinde kullanılır. Lityum-iyon bataryalar ise, yüksek enerji yoğunluğu sağlayarak hafif yapılarıyla mobil cihazlar ve elektrikli araçlarda sıklıkla tercih edilir.

Örnek Bir Akünün; Lityum-İyon Bataryanın Çalışma Prensibi

Bir lityum-iyon akü, iki ana parçadan oluşur: bir pozitif uç (katot) ve bir negatif uç (anot). Aralarında, lityum iyonlarının geçişini sağlayan özel bir sıvı bulunur; buna elektrolit denir.

Şarj Etme Süreci: Aküyü şarj ettiğinizde, dışarıdan gelen enerji, lityum iyonlarını pozitif uçtan negatif uca doğru hareket ettirir. Bu süreçte, lityum iyonları anotun içine “yerleşir” ve burada enerji depolanır. Bu sırada, elektronlar da dış devre üzerinden taşınarak negatif uca gelir. Böylece akü enerjiyle dolmuş olur.

Deşarj Etme Süreci: Aküyü bir cihaza bağladığınızda, yani kullandığınızda, lityum iyonları tekrar negatif uçtan pozitif uca doğru hareket etmeye başlar.Bu hareket sırasında, elektronlar dış devreden akar ve elektrik enerjisi üreterek cihazınızı çalıştırır. İyonlar katota dönerken, enerjisini bırakır ve akü yavaş yavaş boşalır.

Lityum-İyon Batarya Çalışma Prensibi

Akü Çalışma Süreci Neden Tekrarlanabilir?

Lityum-iyon akülerde bu “gidip gelme” hareketi, yüzlerce veya binlerce kez tekrar edilebilir. Bu yüzden lityum-iyon aküler dayanıklıdır ve uzun süre kullanılabilirler. Ayrıca, lityum metali çok hafif olduğu için, bu aküler yüksek enerji yoğunluğuna sahiptir, yani küçük boyutta çok fazla enerji depolayabilirler. Bu özellikleri, lityum-iyon aküleri elektrikli araçlardan cep telefonlarına kadar pek çok alanda popüler hale getirir.

Elektrikli Araçlarda Kullanılan Aküler ve Bataryalar

Elektrikli araçlarda, genellikle yüksek enerji yoğunluğu ve uzun döngü ömrü sunan lityum-iyon bataryalar tercih edilir. Bu bataryalar, araçların uzun menzil sunabilmesi ve hızlı şarj olabilmesi açısından idealdir. Uzun mesafeler için yüksek enerjiyi kompakt bir alanda depolar. Gelişmiş hızlı şarj sistemleriyle günlük kullanım için uygun hale getirilmiştir. Elektrikli araçların sık şarj edilmesine rağmen uzun süre dayanır. Elektrikli araçlarda kullanılan bataryaların geri dönüşümü önemlidir, çünkü lityum, kobalt ve nikel gibi değerli metaller içerir.

Enerji Depolama Sistemlerinde Kullanılan Akü ve Bataryalar

Enerji depolama sistemleri, özellikle güneş ve rüzgar gibi yenilenebilir enerji kaynaklarından elde edilen enerjiyi depolamak için büyük ölçekli akü ve bataryalara ihtiyaç duyar. Bu sistemlerde genellikle lityum-iyon ve kurşun-asit aküler tercih edilir. Enerji depolama sistemleri için bataryaların özellikleri şunlardır: Büyük miktarda enerji depolayabilir. Uzun ömürlü ve düşük bakım gerektirir. Enerji ihtiyacı veya kesinti durumunda güvenli bir enerji sağlayabilir. Bu bataryalar, sürdürülebilir enerji kullanımı için kritik öneme sahiptir ve yenilenebilir enerji kaynaklarından elde edilen enerjiyi daha verimli kullanmamıza olanak tanır.

Aküler enerji depolama sistemlerinde kullanılır.

Orta ve Alçak Gerilimde Kullanılan Aküler ve Bataryalar

Orta ve alçak gerilim uygulamalarında kurşun-asit veya nikel-kadmiyum bataryalar tercih edilir. Bu tür sistemler, fabrika, hastane, telekomünikasyon merkezleri ve veri merkezlerinde yedek enerji sağlayarak kritik bir rol oynar. Elektrik kesintisi durumunda kritik sistemleri çalıştırır. Yüksek sıcaklık dayanımı ve uzun ömür sağlar. Kurşun-asit bataryalar, maliyet avantajı sunar ve bu nedenle tercih edilir. Bu bataryalar, sanayi ve sağlık sektörlerinde, güvenli enerji temininde önemli bir rol oynar.

Akü Nasıl Şarj Edilir?

Akülerin ve bataryaların şarj edilme şekilleri, türüne göre farklılık gösterir:

Kurşun-Asit Aküler ve Bataryalar: Sabit gerilim ve düşük akımla şarj edilir; yüksek voltaj, ömürlerini kısaltabilir.

Lityum-İyon Bataryalar: Sabit akım ve ardından sabit gerilimle şarj edilir. Tam şarj, bataryanın ömrünü korur.

Nikel-Kadmiyum Aküler: Tam deşarj edilip ardından tam şarj edilmelidir. Bu yöntem belleme etkisini önler.

Akü ve Batarya Kullanımı ve Bakımı

Aküler ve bataryalar nasıl çalışır ve nasıl şarj edilir bilgisine sahip olduktan sonra, uzun ömür ve güvenlik için düzenli bakım önemlidir. Özellikle havalandırmanın doğru bir şekilde yapılması ve batarya hücrelerinin doğru bir şekilde soğutulması gerekmektedir. Ayrıca kurşun-asit bataryalarda elektrolit seviyesinin kontrolü ve terminallerin temizliği gereklidir.

Akü nasıl çalışır sorusunun yanıtı kullanılan akü veya batarya türüne göre değişiklik gösterir.

Sonuç olarak akü ve bataryalar, modern teknolojinin vazgeçilmez enerji kaynaklarıdır ve her bir kullanım alanında spesifik ihtiyaçlara göre farklı türleri tercih edilir. Akünüzün veya bataryanızın ömrünü uzatmak ve verimli bir şekilde kullanmak için doğru şarj ve bakım yöntemleri kritik öneme sahiptir.

Akü: Çalışma Prensibi, Kullanımı ve Sorunları

Akü, elektrik enerjisini kimyasal enerji olarak depolayan ve ihtiyaç halinde tekrar elektrik enerjisi olarak sunan bir enerji kaynağıdır. Akü nedir? sorusuna yanıt olarak, araçlar, elektrikli bisikletler ve çeşitli cihazlarda enerji kaynağı olarak kullanılan bir sistemdir. Kurşun asit akü, en yaygın kullanılan akü türlerinden biridir ve içinde kurşun plakalar ile sülfürik asit çözeltisi bulunur. Akü neden boşalır? sorusunun yanıtı, aracın uzun süre çalıştırılmaması, elektrik kaçağı veya akü ömrünün tükenmiş olması gibi faktörlerdir. Özellikle aküsü zayıf araç nasıl çalışır? veya aküsü bitik araba nasıl çalışır? gibi durumlarda, takviye kabloları ile başka bir aküden destek alınabilir. Akü takviye yaptıktan sonra ne yapılmalı? sorusuna yanıt olarak, aracın bir süre çalıştırılarak akünün şarj edilmesi gerektiği söylenebilir. Aküsü biten araba vurdurarak çalışır mı? Evet, ancak bu yöntem aracın bazı sistemlerine zarar verebilir. Akü neden su atar? veya akü neden ısınır? gibi sorunlar genellikle şarj sisteminde bir arıza olduğuna işaret eder. Akü şarj dinamosu arızası nasıl anlaşılır? sorusu, aracın gösterge ışıklarının sürekli yanması veya akünün sürekli boşalmasıyla açıklanabilir. Akü neden koku yapar? ise genellikle aşırı şarj veya iç kimyasal bileşenlerde bir sorun olduğunda meydana gelir.

« Older posts
