Enerji Analizörü Seçimi: Ölçüm Sınıfı, Harmonik ve İzleme Amacına Göre Karar

Bir enerji analizörü siparişi çoğu zaman “panoya bir ölçüm cihazı koyalım” cümlesiyle başlar, sonra da katalogdan en çok özelliği olan model seçilir. Oysa cihazın ne işe yarayacağı belli olmadan yapılan seçim ya gereğinden pahalı bir Sınıf A cihazın tali panoda kWh saymasıyla, ya da harmonik şikayetini çözmesi beklenen ucuz bir ölçerin 15. harmoniğin ötesini hiç görememesiyle sonuçlanır. Doğru soru “hangi analizör” değil, “neyi izleyeceğim ve bu ölçüm kime delil olacak” sorusudur.

Enerji analizörü ile şebeke (güç kalitesi) analizörü arasındaki ayrım da tam burada başlar: birincisi enerji ve güç akışını, ikincisi gerilim kalitesi olaylarını hedefler. Aynı kutuda buluşabilirler ama seçim kriterleri farklıdır. Aşağıda kararı ölçüm sınıfı, harmonik derinliği, akım girişleri ve montaj disiplini üzerinden ayrıştırıyorum.

Önce izleme amacı: cihaz ne için var?

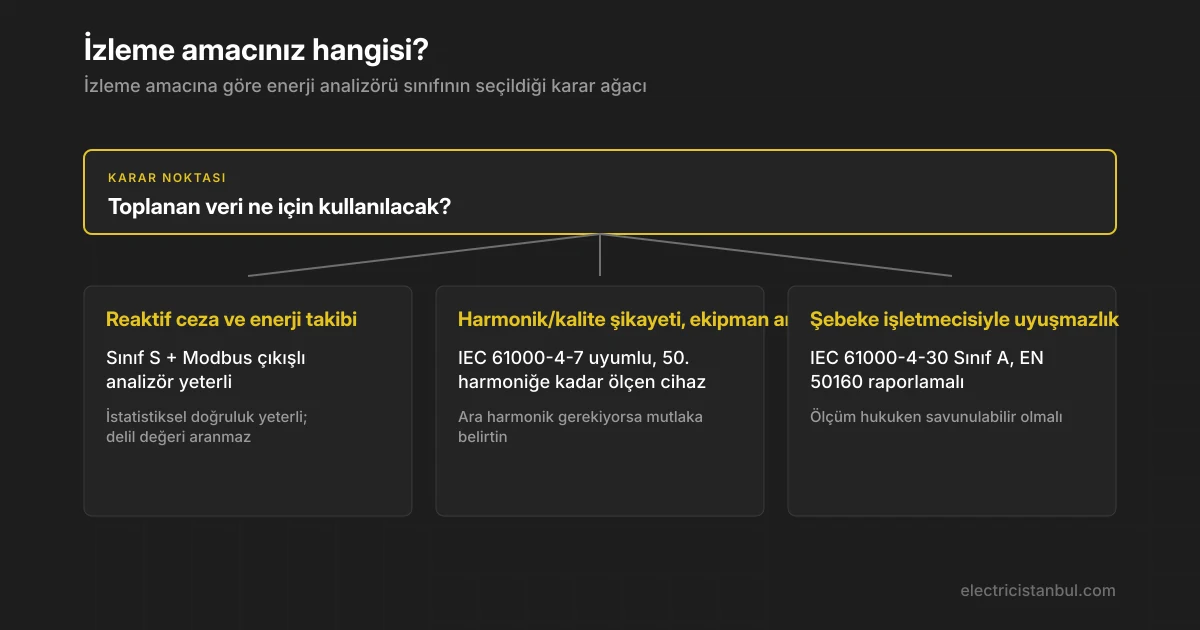

İzleme amacından ölçüm sınıfına giden karar ağacı
Seçim zincirinin ilk halkası amaçtır; sınıf kararı buradan türer.

Seçim zincirinin ilk halkası, verinin ne için toplandığıdır. Üç tipik senaryo var ve her biri farklı bir sınıfa götürür:

  • Enerji takibi ve reaktif güç yönetimi: Aylık tüketim, güç faktörü, kompanzasyon performansı. Burada ölçümün resmi delil değeri aranmaz; istatistiksel doğruluk yeterlidir.
  • Güç kalitesi teşhisi: Ekipman arızaları, sürücü tetiklemeleri, aydınlatmada titreme (flicker), harmonik ısınma. Burada olayın zaman damgası ve dalga şekli kaydı kritiktir.
  • Şebeke işletmecisiyle uyuşmazlık: Gelen gerilim kalitesinin sözleşmeye uygun olmadığını kanıtlamak. Burada ölçüm hukuken savunulabilir olmalı, yani standart bir metoda dayanmalı.

Bu üç amaç, doğrudan reaktif güç cezasının nasıl oluştuğunu adım adım işlediğimiz yazıda anlattığımız kompanzasyon takibinden, saf güç kalitesi teşhisine kadar uzanan bir yelpaze. Amacı netleştirmeden yapılan seçim neredeyse her zaman yanlış tarafa kaçar.

Ölçüm sınıfı: IEC 61000-4-30’un pratikteki karşılığı

Güç kalitesi ölçümünde ortak dil IEC 61000-4-30 standardıdır. Bu standart cihazları ölçüm yöntemine ve doğruluğuna göre sınıflara ayırır:

  • Sınıf A: Ölçüm yöntemi ve toleransları standartta katı biçimde tanımlıdır. İki farklı Sınıf A cihaz aynı sinyali ölçtüğünde, belirsizlik payları içinde aynı sonucu vermek zorundadır. Gerilim ölçüm belirsizliği anma gerilimine (Udin) göre ±%0,1 mertebesindedir. Bu yüzden uyuşmazlık ve resmi raporlamada delil niteliği taşır.
  • Sınıf S: İstatistiksel izleme için tanımlanmıştır. Yöntem daha esnek, belirsizlik biraz daha gevşektir. Trendleri, aşımları, ortalama değerleri görmek için fazlasıyla yeterlidir; ama iki farklı Sınıf S cihazın birebir aynı olayı aynı şekilde raporlaması garanti değildir.
  • Sınıf B (ve sınıfsız enerji ölçerler): Eski cihazların kapsandığı, yeni tasarımlarda önerilmeyen geçiş sınıfıdır. Pratikte bugün tercih listesine girmez.

Saha kararı şuna iner: Ölçüm sonucunu üçüncü bir tarafa (işletmeci, sigorta, mahkeme) göstererek bir iddiayı ispatlayacaksanız Sınıf A alın. Sadece kendi tesisinizi izleyip iyileştirme yapacaksanız Sınıf S hem yeterli hem daha ekonomiktir. Sınıf A cihazı tali panoda kWh saydırmak, kalibreli bir teraziyle un çuvalı tartmaya benzer; para orada boşa gider.

Sınıf A / Sınıf S / basit ölçer arasında seçim

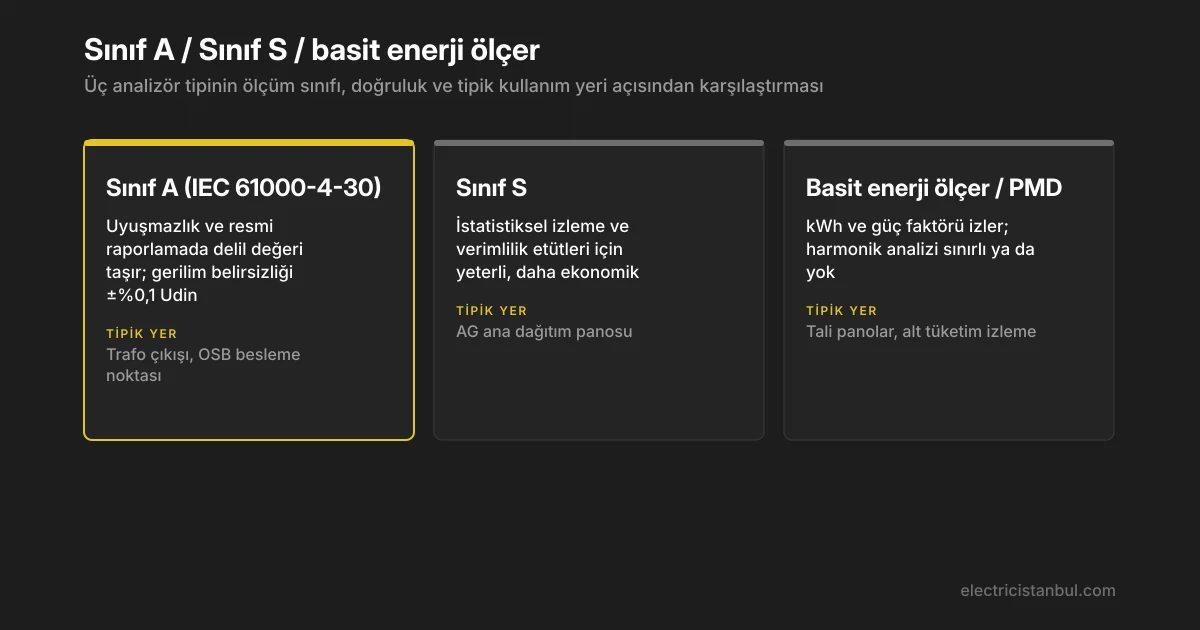

Enerji analizörü tiplerinin karşılaştırma kartları
Ölçüm verisinin nereye kadar güvenilir olması gerektiği, sınıf seçimini belirler.

Gün geçtikçe eskimeyen tek kriter, cihazın verisinin “nereye kadar” güvenilir olması gerektiğidir. Aşağıdaki karşılaştırma, üç seçeneğin tipik konumlanmasını özetliyor.

Ölçüm sınıfına göre analizör konumlandırma

Bu ayrımı yaptıktan sonra ikinci filtre harmonik derinliğidir.

Harmonik ölçümü: kaçıncı harmoniğe kadar ve hangi yöntemle?

Harmonik ölçümünün de bir standardı var: IEC 61000-4-7. Bu standart harmoniklerin nasıl gruplandığını ve hangi zaman penceresinde toplanacağını tanımlar. Cihaz seçerken iki soru sorulur:

  1. Cihaz kaçıncı harmoniğe kadar ölçüyor? Klasik istek 50. harmoniğe kadardır. Frekans dönüştürücülerin ve LED sürücülerinin yoğun olduğu tesislerde 40-50. harmonik aralığı gerçekten anlamlı bileşen taşır; sadece 15. harmoniğe kadar bakan bir cihaz bu tabloyu göremez.
  2. Toplam harmonik bozulma (THD) mu yoksa ara harmonikler (interharmonik) de mi gerekiyor? Kaynak makineleri, ark ocakları ve bazı sürücüler şebeke frekansının katı olmayan bileşenler üretir. Titreme (flicker) şikayetinin kökeninde çoğu zaman bu ara harmonikler yatar; bunları görmek isteyen tesiste ara harmonik ölçen bir cihaz şarttır.

Harmonik değerlendirmesinde referans EN 50160‘tır: kamu şebekesinde gerilim karakteristiklerinin sınırlarını verir. Örneğin haftalık ölçümde 10 dakikalık değerlerin %95’i için toplam gerilim harmonik bozulması sınırı %8, tek başına 5. harmonik için sınır %6 mertebesindedir. Bir cihaz seçerken bu sınırlara göre otomatik raporlama (uygunluk/uygunsuzluk) üretip üretmediğine bakılmalıdır; aksi halde ham veriyi elde manuel değerlendirmek gerekir.

THD ölçümünü EN 50160 sınırıyla okumak

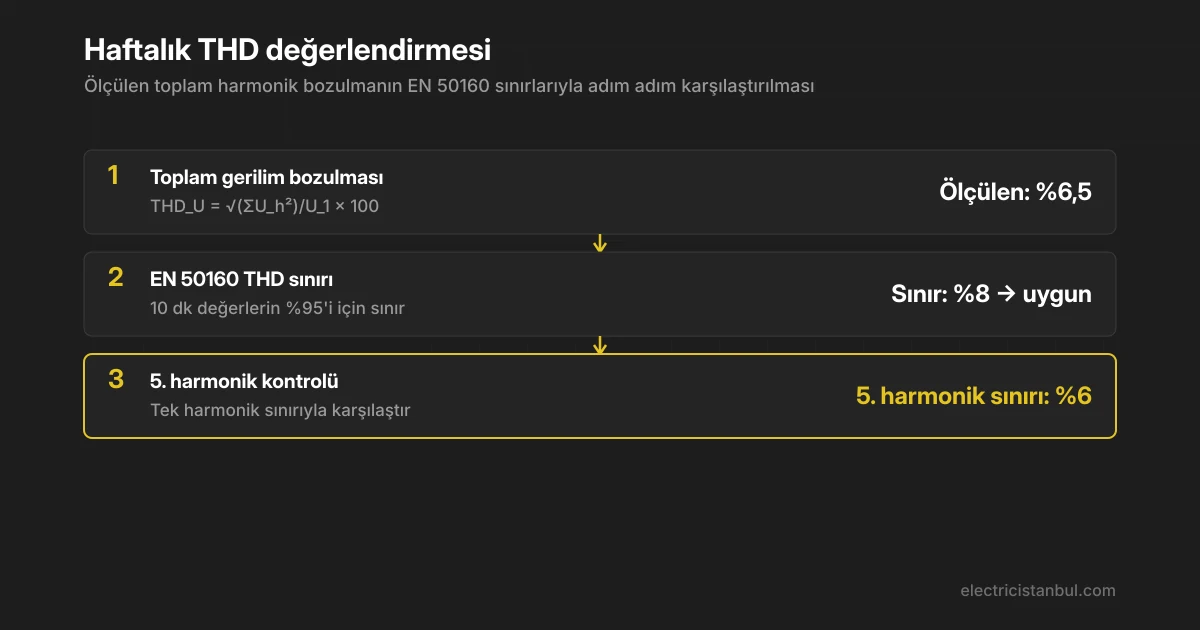

THD ve harmonik değerlerinin EN 50160 sınırlarıyla karşılaştırıldığı hesap adımları
Toplam THD sınır altında olsa bile tek bir harmonik sınıra dayanıyorsa dikkat gerekir.

Bir örnek üzerinden bakalım: bir AG ana panosunda yapılan haftalık ölçümde gerilim toplam harmonik bozulması ile bileşen sınırlarının nasıl yorumlandığını aşağıdaki adımlar gösteriyor. Buradaki mesele tek bir anlık değere değil, dağılımın büyük çoğunluğunun sınır altında kalıp kalmadığına bakmaktır.

Akım girişleri ve dönüştürücü seçimi

Enerji analizörünün doğruluğu, bağlandığı akım trafosunun (ya da Rogowski bobininin) doğruluğuyla sınırlıdır. En pahalı Sınıf A cihaz bile, sınıfı kötü bir akım trafosunun arkasında Sınıf A ölçüm yapamaz. Seçimde dikkat edilecekler:

  • Akım trafosu doğruluk sınıfı: Ölçüm/enerji için 0,5S ya da 0,2S sınıfı hedeflenir. Koruma sınıfı (5P, 10P) akım trafoları ölçüm için uygun değildir.
  • Yük (burden) uyumu: Akım trafosunun anma yükü, kablo + cihaz yükünü karşılamalıdır. Uzun sinyal kabloları burden’ı artırır ve trafoyu doğruluk sınıfının dışına iter.
  • Rogowski bobini: Mevcut bir panoda barayı sökmeden geçmeli montaj gerekiyorsa Rogowski pratik çözümdür; geniş ölçüm aralığı sunar ama düşük akımlarda gürültü tabanı yüksektir, çok küçük yükleri iyi ölçmez.
  • Sekonder değer: 5 A mı 1 A mı, /333 mV mi? Cihazın giriş tipi ile trafonun çıkışı birebir uyuşmalıdır.

Haberleşme: veri panoda kalmasın

Analizör verisi izleme sistemine akmıyorsa yarısı ölü yatırımdır. Endüstriyel ortamda en yaygın çıkış Modbus RTU/TCP’dir. Protokol ve topoloji kararında Modbus ile Profibus farkını ve endüstriyel protokol seçimini ele aldığımız yazı doğrudan işinize yarar; analizör çoğu zaman aynı hattın bir düğümü olarak konumlanır. Cihaz seçerken kayıt (dahili log) kapasitesine de bakılmalıdır: haberleşme koptuğunda veriyi dahili hafızada tutup sonradan aktarabilen cihaz, olay analizinde boşluk bırakmaz.

Sahada sık yapılan montaj hataları

Doğru cihaz seçilse bile bağlantı hataları ölçümü çöpe çevirir. En sık görülenler:

  • Akım trafosu polarite/yön hatası (P1-P2 ters): Aktif güç negatif çıkar, güç faktörü anlamsızlaşır. Devreye alırken bilinen bir yükle işaret kontrolü yapılmalıdır.
  • Faz-akım eşleşmesi kayması: L1 gerilimi L2 akımıyla eşleşirse fazların gücü karışır, toplam doğru görünse bile faz bazlı analiz yanıltır.
  • Gerilim referansı (nötr) bağlantısının unutulması: Faz-nötr ölçümde nötr referansı eksikse gerilim değerleri kayar. Üç fazlı dört telli sistemde nötr mutlaka bağlanır.
  • Sinyal kablosunun güç kablosuyla aynı kanalda çekilmesi: Ekranlama (shielding) yapılmamış sinyal hattı, sürücü gürültüsünü toplayıp harmonik ölçümünü bozar. Ekran tek uçtan topraklanmalıdır.
  • Ölçüm süresinin yetersizliği: Güç kalitesi olayları vardiya, hafta içi/sonu ve mevsimle değişir. EN 50160 mantığındaki değerlendirme için en az bir tam hafta ölçüm alışkanlık haline getirilmelidir.

Standart tarafı: IEC 61557-12 ve PMD anma değeri

Enerji ölçüm ve izleme cihazlarının performansı IEC 61557-12 kapsamında “performans ölçüm ve izleme cihazı (PMD)” olarak tanımlanır. Bu standart, cihazın ölçtüğü büyüklüklerin (aktif/reaktif/görünür güç, enerji, THD vb.) doğruluk anma değerlerini sınıflandırır. Katalogda “%1 doğruluk” gibi tek bir rakam yerine, hangi büyüklükte hangi sınıfta çalıştığı IEC 61557-12’ye atıfla verilmelidir. Pratik anlamı şudur: bir cihaz enerjide çok iyi ama güç faktörü ölçümünde vasat olabilir; standart atfı bu ayrımı görmenizi sağlar.

Özetle üç standart kararınızı şekillendirir: IEC 61000-4-30 ölçüm sınıfını (delil değeri), IEC 61000-4-7 harmonik ölçüm yöntemini, EN 50160 ise sonuçları değerlendireceğiniz sınırları verir. Bir cihazın kataloğunda bu üç koda da atıf yoksa, o cihazı güç kalitesi işi için değil, olsa olsa basit enerji takibi için değerlendirmek doğru olur.

Karar özeti

Seçim akışı kısaca şöyle işler: önce izleme amacı belirlenir, bu ölçüm sınıfını (A/S) verir; sonra tesisin harmonik yükü harmonik derinliğini ve ara harmonik ihtiyacını belirler; ardından akım trafosu sınıfı ve haberleşme altyapısı cihazı tamamlar. Bu sırayı tersten kurmak, yani önce cihaz seçip sonra amaca uydurmaya çalışmak, çoğu hatalı yatırımın kaynağıdır.

Tesisinizin izleme amacına göre doğru ölçüm sınıfı ve akım trafosu seçiminde destek için proje ekibimizle iletişime geçebilirsiniz.
