Solar İnvertör Seçimi: String, Mikro, Hibrit ve On-Grid/Off-Grid Kararı
Bir güneş enerjisi santralinde (GES) panelleri belirledikten sonra masaya gelen ilk gerçek karar invertör markası değil, mimaridir. Aynı çatıya string invertör de mikro invertör de kurulabilir; ikisi de üretir. Fark, tesisin şebeke durumunda, gölge profilinde, çatı geometrisinde ve yedekleme beklentisinde ortaya çıkar. Yanlış mimari seçilmiş bir tesis çalışır ama ya gölgede üretim kaybeder, ya kesintide karanlıkta kalır, ya da kurulum maliyeti gereksiz yere şişer.
Bu yazıda solar invertörü tanımlamıyoruz; doğrudan hangi tesiste hangi mimari ve hangi şebeke topolojisi seçilir sorusunu adım adım karara bağlıyoruz. Doğru Akım (DC) tarafındaki dizi hesabını daha önce ayrı ele aldık; burada odak invertör tipi ve boyutlandırma kararı.

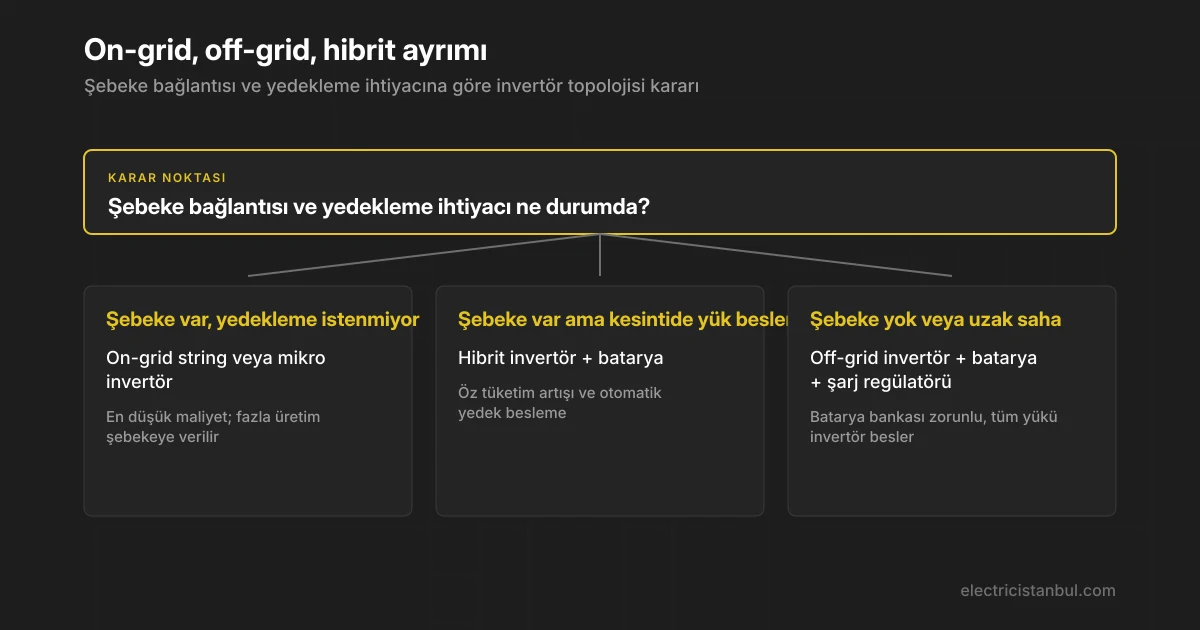

Şebeke durumuna göre temel karar: On-grid, Off-grid, Hibrit
Mimariden önce cevaplanması gereken soru şebeke ilişkisidir, çünkü bu soru invertörün topolojisini baştan sınırlar.
- On-grid (şebeke bağlantılı): Tesis şebekeyle paralel çalışır, fazla üretim şebekeye verilir. Batarya yoktur. Şebeke kesilince invertör güvenlik gereği durur (ada oluşumunu engelleme). En düşük maliyetli çözümdür ve mahsuplaşma yapan ticari/konut çatılarının büyük çoğunluğu buradadır.
- Off-grid (şebekesiz): Şebekenin ulaşmadığı veya bağlanmasının ekonomik olmadığı sahalarda (kırsal röle istasyonu, tarımsal sulama, dağ evi). Batarya bankası ve şarj regülatörü zorunludur; invertör tüm yükü tek başına besler.
- Hibrit: Şebeke vardır ama kesintide yükün beslenmesi veya öz tüketimin artırılması istenir. İnvertörün içinde batarya girişi bulunur; hem şebekeyle paralel çalışır hem de kesintide otomatik olarak yedek besleme moduna geçer.
Batarya tarafını derinlemesine planlarken enerji depolama sistemleri yazımızdaki kapasite ve çevrim mantığına bakmak faydalı olur; hibrit ve off-grid kararı doğrudan batarya bütçesine bağlanır.

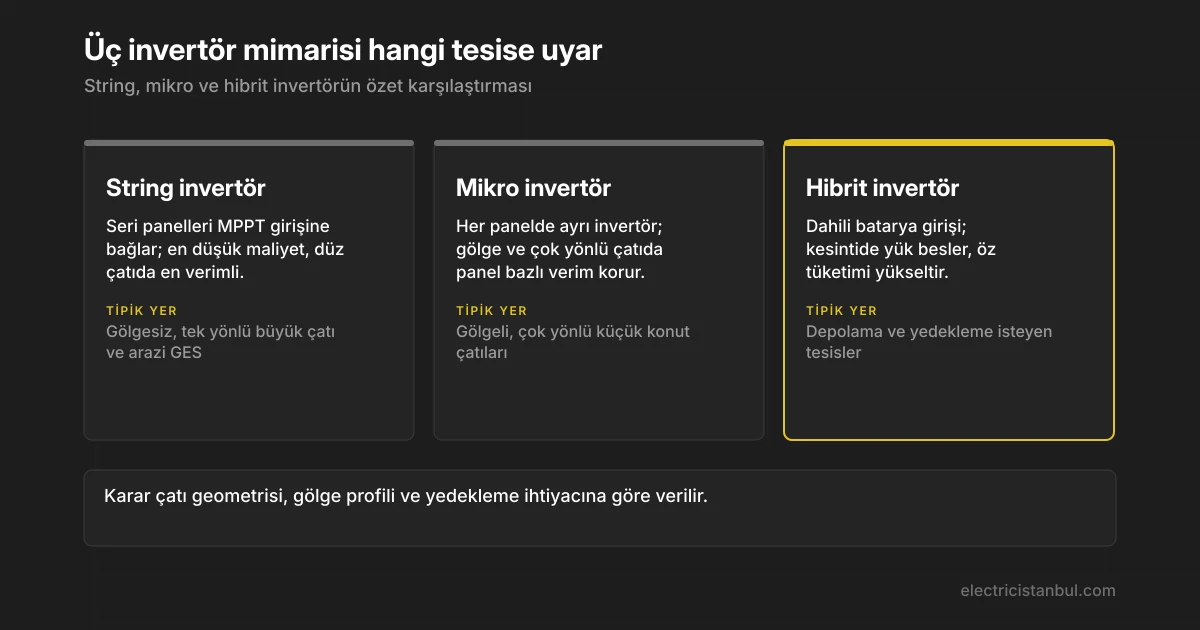

Mimari seçimi: String, Mikro, Hibrit invertör
Şebeke kararı verildikten sonra sıra invertör mimarisine gelir. Üç yaklaşımın da mantığı farklıdır.
String invertör
Paneller seri bağlanarak bir dizi (string) oluşturur ve bu dizi invertörün Maksimum Güç Noktası Takibi (MPPT) girişine bağlanır. DC gerilim yüksek olduğundan hat kayıpları düşüktür ve maliyet/kW en iyi seviyededir.
String invertörün zayıf noktası seri bağlantının ortak akım karakteristiğidir: bir panel gölgelenince o dizideki tüm panellerin akımı düşer. Bu yüzden string, gölgesiz, tek yöne bakan, düzgün geometrili büyük çatılarda ve arazi tipi santrallerde tercih edilir. Çok yönlü veya baca/ağaç gölgesi olan çatılarda dizi başına ayrı MPPT ile bölmek gerekir. Dizi başına düşen panel sayısını sıcaklık düzeltmesiyle hesaplamak şarttır; bunun için GES string hesabı ve MPPT eşleştirme yazımıza bakılmalıdır.
Mikro invertör
Her panele (veya iki panele) ayrı bir invertör monte edilir; dönüşüm panel çatısında AC olarak yapılır. Böylece MPPT panel bazına iner: bir panelin gölgelenmesi diğerlerini etkilemez, çok yönlü çatılar tek sistemde birleşir ve panel bazlı izleme mümkün olur.
Bedeli maliyettir: kurulu güç başına en pahalı çözümdür ve çatıda çok sayıda elektronik bileşen bulunur; arıza durumunda çatıya çıkmak gerekir. Küçük, karmaşık geometrili, kısmi gölgeli konut çatılarında mikro invertör mantıklıdır. Büyük ticari sahalarda ekonomik değildir.
Hibrit invertör
Hibrit invertör bir string invertöre dahili batarya yönetimi ve yedek besleme eklenmiş halidir. Gündüz fazlayı bataryaya yazar, akşam öz tüketime verir, şebeke kesilince seçilmiş yükleri beslemeye devam eder. Öz tüketim oranını yükseltmek ve kesintiye karşı direnç isteyen tesislerde doğru seçimdir.
Dikkat edilmesi gereken nokta, hibrit invertörün batarya gerilim aralığı ve şarj/deşarj gücüdür; batarya kimyası ve invertör bu parametrelerde uyumlu olmalıdır.
Boyutlandırma: DC/AC oranı ve kırpma
İnvertör seçiminin sayısal tarafı DC/AC oranıdır: kurulu panel gücünün (DC) invertör anma gücüne (AC) oranı. Bu oran neredeyse hiçbir zaman 1,0 değildir, çünkü paneller yıl boyunca sadece nadir anlarda etiket gücüne ulaşır. İnvertörü panel gücünün altında seçmek (yani DC/AC > 1) yatırımı verimlileştirir.

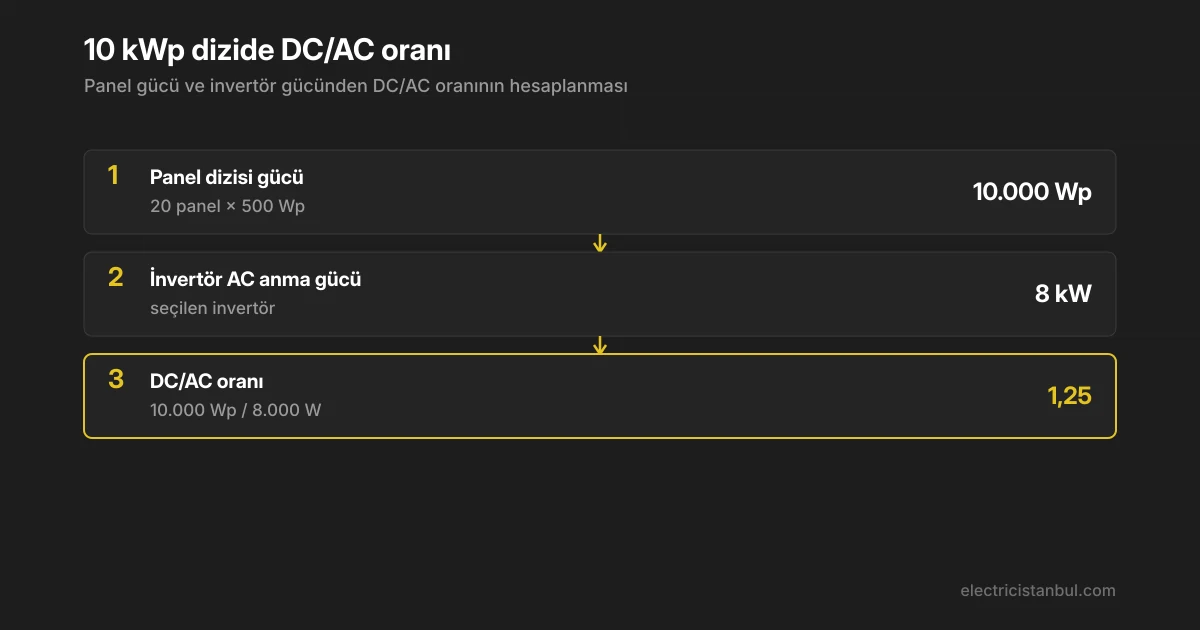

Örnek üzerinden gidelim: 20 panel × 500 Wp = 10.000 Wp’lik bir dizi düşünün. İnvertörü 8 kW seçerseniz DC/AC oranı 1,25 çıkar. Bu, güneşin tepede olduğu birkaç saatte panellerin 8 kW üzerine çıkan üretiminin kırpılması (clipping) anlamına gelir; kırpılan enerji küçük bir kayıptır ve genelde 1,1–1,3 aralığında bu kayıp, ucuzlayan invertör maliyetiyle fazlasıyla telafi edilir.
Oranı fazla büyütmek (örneğin 1,4 ve üzeri) yaz öğlelerinde ciddi kırpmaya ve invertörün sürekli tam yükte, yüksek sıcaklıkta çalışmasına yol açar; bu da kapasite düşürme (derating) ile üretimi baltalar. Sıcak iklimde oranı temkinli, serin/bulutlu bölgede daha cesur tutmak doğrudur.
Saha uygulaması ve sık yapılan hatalar
Mimari doğru seçilse bile uygulama hataları üretimi ve güvenliği bozar. Sahada en sık karşılaşılanlar:
- MPPT girişlerini dengesiz yükleme: Çift MPPT’li bir invertörde panellerin tümünü tek girişe basmak, ikinci MPPT’yi boşa çıkarır. Farklı yön/eğimdeki diziler ayrı MPPT’lere dağıtılmalıdır.
- DC gerilim penceresini aşmak: Soğuk sabahlarda panel açık devre gerilimi yükselir; seri panel sayısı sıcaklık düzeltmesiyle hesaplanmazsa invertörün maksimum DC giriş gerilimi aşılır ve cihaz zarar görür.
- DC koruma zincirini atlamak: DC sigorta, parafudr ve kesici seçimi invertör kadar kritiktir. Kesit ve gerilim düşümü hesabını atlamamak için GES DC sigorta seçimi ve parafudr hesabı yazımızdaki yöntem uygulanmalıdır.
- İnvertörü kapalı, güneş gören yere montaj: İnvertör anma değerini belirli bir ortam sıcaklığında verir; havalandırmasız, doğrudan güneşe bakan gövdede kapasite düşürme devreye girer. Gölgeli, hava akışlı, servis erişimi kolay bir konum seçilmelidir.
- AC kablo kesitini invertör akımına göre değil panele göre seçmek: İnvertör çıkış akımı belirleyicidir; kesit ve koruma bu akıma göre boyutlandırılmalıdır.
Panel tarafının verim/kurulum ilişkisini de güneş paneli seçimi yazısında ele aldık; invertör mimarisi panel teknolojisiyle birlikte düşünülmelidir. Panelin çalışma prensibini hatırlamak isteyenler için güneş panelinin nasıl çalıştığı yazısı temel oluşturur.
Standartlar ve pratikte anlamı
Solar invertör seçimi bir uygunluk meselesidir; şebekeye bağlanan her cihaz belirli standartları karşılamalıdır.
- IEC 62109-1 / IEC 62109-2: İnvertör güvenliğinin temel standardıdır. Pratikte, seçilen invertörün bu belgelere sahip olması, DC arkı, yalıtım izleme ve dokunma güvenliği gibi konularda test edilmiş olduğu anlamına gelir. Belgesi olmayan ekipman şebeke başvurusunda kabul görmez.
- TS EN 50549-1: Alçak Gerilim (AG) dağıtım şebekesine bağlanacak üretim tesislerinin bağlantı gereksinimlerini tanımlar. Pratikte gerilim/frekans çalışma aralıkları, reaktif güç desteği ve şebeke koruma fonksiyonlarının invertörde bulunmasını dayatır. On-grid ve hibrit invertörlerin bu şebeke koduna uyumlu olması gerekir.
- IEC 62116: Şebekeye bağlı invertörlerde ada oluşumunu engelleme (anti-islanding) testini tanımlar. Pratikte, şebeke kesildiğinde invertörün hattı beslemeye devam etmemesini, yani bakım yapan personel için hattın ölü kalmasını garanti eder. Off-grid dışındaki her invertörde bu fonksiyon aktif olmalıdır.
Özetle: on-grid/hibrit tarafında IEC 62109 + TS EN 50549 + IEC 62116 üçlüsü aranır; off-grid’de şebeke kodu gerekmez ama güvenlik standardı (IEC 62109) yine geçerlidir.
Hangi mimariyi ne zaman seçersiniz
Karar sadeleşince şu hâle gelir: Şebeke var, yedekleme derdi yok ve çatı düzse string en ekonomik ve verimli seçenektir. Çatı küçük, gölgeli veya çok yöne bakıyorsa mikro invertör kaybı önler. Kesintiye karşı direnç ve öz tüketim isteniyorsa hibrit, şebeke hiç yoksa batarya bankalı off-grid çözüm zorunludur. Boyutlandırmayı DC/AC oranıyla, güvenliği DC koruma zinciriyle ve uygunluğu standart belgeleriyle bağladığınızda invertör seçimi sağlam bir mühendislik kararına dönüşür.
