Kompanzasyon panosunu çoğu işletme “olması gerekiyormuş” diye takar; asıl sorusu ise faturanın alt satırında sorulur: Bu ay yine reaktif ceza gelmiş, neden? Bu yazı kompanzasyonun ne olduğunu anlatmıyor — onu reaktif güç kompanzasyonu yazımızda bulabilirsiniz. Burada tek bir soruya odaklanıyoruz: reaktif güç cezası nasıl hesaplanır ve hangi kapasitede pano bu cezayı sıfırlar?

Kısa tanım: Kompanzasyon panosu, tesisin çektiği endüktif reaktif gücü (motorlar, trafolar, balastlar) yerinde üreterek şebekeden reaktif enerji çekmeni azaltan, kademeli kondansatör gruplarından oluşan bir alçak gerilim panosudur. Cezanın kaynağı ise reaktif enerjinin aktif enerjiye oranının yönetmelik sınırını aşmasıdır. İşin özü bu oranda.

Reaktif Ceza Ne Zaman Başlar? (Sınır Değerler)

Türkiye’de reaktif enerji sınırları EPDK’nın dağıtım/tüketici tarifelerine esas yönetmeliğiyle belirlenir ve kurulu güce göre iki gruba ayrılır:

Burada kritik nokta şu: Ceza mutlak kVArh değerine değil, orana bakar. 50 kVA ve üstü bir tesiste endüktif reaktif enerjin, çektiğin aktif enerjinin %20’sini geçtiği anda ceza tetiklenir. %20 oran, cos φ = 0,98’e (tan φ = 0,20) karşılık gelir. Yani “cos φ 0,95 yeter” alışkanlığı 50 kVA üstü aboneler için artık yanlıştır; sınır 0,98’dir.

Kapasitif tarafı çoğu kişi atlar: Geceleri fabrika dururken kondansatörler devrede kalırsa tesis şebekeye reaktif verir, bu da kapasitif cezaya girer. Kapasitif sınır daha dardır (%15), dolayısıyla “kontaktörsüz sürekli devrede kondansatör” mantığı hem cezaya hem de arızaya davetiyedir.

Cezayı Adım Adım Hesaplama

Önce bir aylık fatura verisini alalım. Sayaçtan üç değer okunur: aktif enerji (kWh), endüktif reaktif enerji (kVArh), kapasitif reaktif enerji (kVArh).

Örnek tesis (50 kVA üstü):

• Aylık aktif enerji: 100.000 kWh
• Endüktif reaktif enerji: 28.000 kVArh
• Kapasitif reaktif enerji: 3.000 kVArh

Adım 1 — Endüktif oranı bul

Endüktif oran = (Endüktif reaktif / Aktif) × 100 = (28.000 / 100.000) × 100 = %28

Sınır %20. Oran sınırı aştığı için endüktif ceza devrededir.

Adım 2 — Kapasitif oranı bul

Kapasitif oran = (3.000 / 100.000) × 100 = %3 → %15 sınırının altında, sorun yok.

Adım 3 — Faturalanan reaktif enerjiyi bul

Oran sınırı aştığında, uygulamada faturaya esas alınan endüktif reaktif enerji, aktif enerjinin sınır oranıyla bulunan muaf kısmın üzerinde kalan tüm reaktif enerjidir. Yani:

Muaf endüktif = 100.000 × 0,20 = 20.000 kVArh

Aşan (cezalı) endüktif = 28.000 − 20.000 = 8.000 kVArh

Uyarı: Tarife metnine göre bazı dönemlerde oran aşıldığında toplam reaktif enerji faturalanabildiği için, güncel EPDK tarife hükmünü teyit etmeden kesin TL vermek doğru olmaz. Buradaki 8.000 kVArh “aşan kısım” yöntemidir; güncel birim fiyatı ve yöntemi bağlı olduğunuz dağıtım şirketinin tarifesinden doğrulamalısınız.

Adım 4 — Tutara çevir

Cezalı reaktif enerji × reaktif enerji birim fiyatı = aylık ceza tutarı.

Reaktif birim fiyat EPDK tarafından dönemsel olarak yayımlanır ve sık güncellenir; bu yüzden burada sabit bir rakam vermiyoruz. Güncel değeri kendi faturanızdaki reaktif kaleminden veya bağlı olduğunuz dağıtım şirketinin yürürlükteki tarifesinden alıp yukarıdaki 8.000 kVArh ile çarpın.

Kararı verdiren şey tutarın büyüklüğünden çok tekrar etmesidir: bu ceza her ay yeniden gelir. Aylık cezayı on iki ile çarpıp kompanzasyon panosunun yatırım maliyetiyle karşılaştırdığında, tipik tesiste geri ödeme süresi birkaç ay çıkar. Panoyu almak değil, almamanın her ay tekrarlayan maliyetini görmek karar verdirir.

Cezayı Sıfırlayacak Pano Kapasitesini Hesaplama

Cezayı bilmek yetmez; hangi kVAr’lık panonun bu oranı %20’nin altına çekeceğini hesaplamak gerekir. Temel formül:

Q = P × (tan φ₁ − tan φ₂)

Burada P tesisin aktif gücü (kW), φ₁ mevcut güç faktörü açısı, φ₂ hedeflenen güç faktörü açısıdır.

Örnek: Tesisin ortalama aktif gücü 180 kW, mevcut cos φ = 0,82 (tan φ₁ = 0,698), hedef cos φ = 0,99 (tan φ₂ = 0,142).

Q = 180 × (0,698 − 0,142) = 180 × 0,556 = 100 kVAr

Yani bu tesise en yakın standart değer olan 100 kVAr’lık bir kompanzasyon panosu gerekir. Emniyet payı ve gelecekteki yük artışı için genelde bir üst kademe (125 kVAr) seçilir.

Neden cos φ 0,98 değil de 0,99 hedefliyoruz? Çünkü hedefi tam sınıra (0,98) koyarsanız, tek bir kademe arızalandığında ya da yük dengesi kaydığında oran hemen %20’yi geçer ve ceza döner. 0,99 hedefi bu güvenlik marjını verir.

Kademe (step) sayısı ve en küçük kademe

100 kVAr’ı tek blok kondansatörle devreye almak, düşük yüklerde aşırı kompanzasyona (kapasitif cezaya) yol açar. Bu yüzden pano kademelere bölünür. Yaygın bir dizilim:

En küçük kademe ne kadar küçükse, reaktif regülatör hedefi o kadar hassas tutar. Ancak çok fazla küçük kademe kontaktör anahtarlama sayısını ve arıza yüzeyini artırır. Pratik denge, en küçük kademeyi toplam gücün %10-12’si civarında tutmaktır.

Kompanzasyon Panosu Seçimi: Standart mı, Reaktörlü mü?

Burada işletmeyi asıl yakan hata, harmonik yükün ihmal edilmesidir. Frekans invertörleri, LED sürücüler, UPS’ler ve doğrultuculu yükler şebekeye harmonik akım basar. Standart (reaktörsüz) kondansatörler harmonik ortamda rezonansa girip patlarlar; kısa sürede şişer, sigortayı attırır, hatta yangına yol açar.

Seçim kriteri:

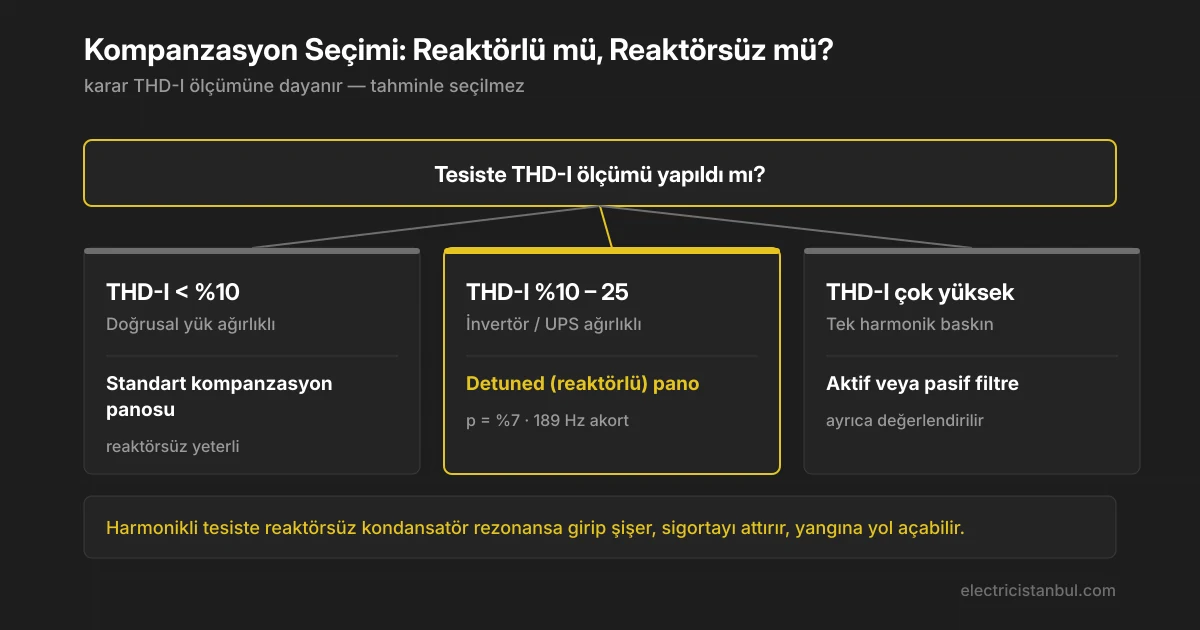

• Harmonik yük oranı düşük (THD-I < %10, doğrusal yük ağırlıklı): Standart kompanzasyon panosu yeterli.
• THD-I %10-25 arası veya invertör/UPS ağırlıklı tesis: Detuned (reaktörlü) kompanzasyon panosu. Genellikle p = %7 (189 Hz akort) reaktör kullanılır; 5. ve üzeri harmonikleri kondansatörden uzak tutar.
• THD-I çok yüksek, tek harmoniğin baskın olduğu tesis: Aktif harmonik filtre veya pasif filtre değerlendirilir.

Harmoniklerin kompanzasyon ömrünü nasıl bitirdiğini ve akort mantığını harmonik filtre nedir yazımızda ayrıntılı işledik. Harmonik kaynağı teşhisi için harmonik nedir yazısı başlangıç noktan olabilir. Kompanzasyon panosunun beslediği hattaki kaçak akım korumasının harmonikten yanlış tetiklenmesini önlemek içinse harmonik filtreli kaçak akım rölesi yazımıza bakmanı öneririm.

Standartlar ve Pratikte Ne Anlama Geldikleri

Kompanzasyon panosu bir alçak gerilim tablosudur; keyfi imal edilemez.

• TS EN 61439-1 / TS EN 61439-2: Alçak gerilim anahtarlama ve kontrol düzenekleri standardıdır. Pratikte panonun sıcaklık artış doğrulaması, kısa devre dayanımı (Icw/Ipk) ve iç ayırma sınıfının (Form) tanımlı olmasını zorunlu kılar. Kompanzasyon panosunda kondansatörler sürekli ısı üretir; bu standarda uygun ısı yükü doğrulaması yapılmamış bir pano, yaz aylarında kondansatör ömrünü kısaltır. Teklif alırken “TS EN 61439-2’ye göre tip testli/doğrulamalı” ibaresini ara.
• TS EN 60831-1 / TS EN 60831-2: Alçak gerilim kendi kendine iyileşen (self-healing) shunt güç kondansatörlerini kapsar. Kondansatörün anma gerilimi, aşırı akım ve aşırı gerilim dayanımını tanımlar. Pratikte önemi: Harmonikli tesiste kondansatör anma gerilimini bir üst basamak seçmek (örn. 400 V şebekede 440/525 V kondansatör) bu standardın öngördüğü gerilim marjını sağlamak içindir.
• EPDK tüketici tarifeleri ve dağıtım yönetmeliği: Yukarıda verdiğimiz %20 / %15 / %33 / %20 oran sınırlarının ve reaktif birim fiyatının hukuki dayanağıdır. Bu oranlar dönemsel güncellenebildiğinden, ceza hesabından önce yürürlükteki tarifeyi teyit etmek gerekir.

Kontrol listesi — panoyu teslim alırken:

• ☐ Reaktif regülatör (röle) doğru akım trafosundan (k faktörü, konum) besleniyor mu?
• ☐ Akım trafosu ana kolonun tümünü mü ölçüyor, yoksa sadece bir fideri mi? (Yanlış konum en sık kompanzasyon arızası nedenidir.)
• ☐ Kademe füzeleri kondansatör akımının 1,5-1,8 katına göre seçilmiş mi?
• ☐ Deşarj dirençleri/reaktörleri mevcut mu? (Kondansatör kesildikten sonra 60 saniye içinde güvenli gerilime inmeli.)
• ☐ Harmonik ölçümü yapıldı mı, reaktör gereksinimi kararı buna dayanıyor mu?

Panoya Rağmen Ceza Geliyorsa: Arıza Teşhisi

Kompanzasyon panosu var ama fatura yine cezalıysa sırayla şunlara bakın:

1. Kademe kondansatörleri şişmiş/kapasitesini yitirmiş. Pens ampermetre ile her kademenin akımını ölçün; nominalin altındaysa kondansatör bitmiştir. En yaygın sebep.
2. Kontaktör kontakları yapışmış veya açık kalmış. Regülatör kademeyi devreye alıyor ama fiziksel olarak girmiyor.
3. Akım trafosu yanlış fiderde veya oranı yanlış girilmiş. Regülatör tesisin gerçek reaktif ihtiyacını göremez.
4. Regülatör hedef cos φ ayarı yanlış (örn. 0,95). 50 kVA üstü tesiste bu ayar ceza getirir; 0,99’a çek.
5. Gece kapasitif ceza. Yük düştüğünde kademeler geç çıkıyorsa aşırı kompanzasyon olur; regülatörün C/k ayarını ve kademe çıkış hızını gözden geçir.

Bu beş maddenin çoğu, saatlik bir bakım-ölçüm ziyaretiyle tespit edilir. Ceza faturası büyükse, teşhis maliyeti kendini ilk ay çıkarır.

Sonuç ve Teklif

Reaktif ceza, kaderin değil oranların sonucudur: Endüktif reaktif enerjini aktif enerjinin %20’sinin (küçük tesiste %33) altında tutan doğru kapasitede ve doğru kademeli bir kompanzasyon panosu, cezayı sıfırlar. Harmonikli tesiste bu pano mutlaka reaktörlü seçilmelidir; aksi halde hem kondansatör ömrü biter hem ceza döner.

Elinizde son fatura (aktif, endüktif, kapasitif kVArh) ve varsa harmonik ölçümü varsa, tesisiniz için gereken kVAr kapasitesini, kademe planını ve reaktör ihtiyacını hesaplayıp net teklif çıkaralım. Mevcut panonuz varsa neden ceza aldığını ölçümle teşhis edip raporlayabiliriz.
