OG Kablo Başlığı Seçimi: Isı Büzüşmeli, Soğuk Büzüşmeli ve Plug-in Karşılaştırması
Orta Gerilim (OG) kablo başlığı, kablonun kesme veya bağlantı noktasında ekranın (metalik ekran) aniden sonlanmasıyla oluşan yoğun elektrik alanını denetim altına alan ve iletkeni çevreden yalıtan aksesuardır. Kablonun kendisi ne kadar iyi olursa olsun, sistemin en zayıf halkası neredeyse her zaman başlık ve eklerdir; sahada gördüğümüz OG arızalarının büyük bölümü kablonun gövdesinde değil, başlık montajındaki bir hatadan kaynaklanır.
Bu yazıda kablo başlığının ne olduğunu uzun uzun anlatmayacağım. Amaç pratik bir karar zinciri kurmak: hangi teknoloji hangi gerilim seviyesinde, hangi montaj yerinde seçilir, alan denetimi (stress control) nasıl sağlanır ve montaj sırasında yapılan hangi hata hangi arıza mekanizmasını tetikler. Başlığın bağlanacağı hücre tarafını merak ediyorsanız orta gerilim hücrelerinin yapısını anlattığımız yazıya göz atabilirsiniz.
Alan denetimi (stress control) neden başlığın kalbidir?
Kablonun yarı iletken ekranını kestiğiniz noktada, dielektrik alan çizgileri sıkışır ve yerel alan şiddeti kablonun tasarım değerinin çok üstüne çıkar. Denetim altına alınmazsa bu bölgede kısmi boşalmalar (partial discharge) başlar, yalıtımı yavaşça oyar ve aylar-yıllar içinde delinmeye götürür. Başlıklar bu alanı iki yöntemle yumuşatır:
- Geometrik denetim (deflektör): İletken bir huni, alan çizgilerini geniş bir yarıçapa yayar. Plug-in başlıkların tipik yöntemidir.
- Yüksek geçirgenlikli malzeme (stress control tüpü): Yüksek dielektrik geçirgenlikli bir katman alanı doğrusallaştırır. Isı ve soğuk büzüşmeli başlıklarda yaygındır.
Hangi teknolojiyi seçerseniz seçin, montajın gerçekte doğrulanması gereken tek kritik noktası bu alan denetim bölgesinin ekran kesme noktasına doğru oturmasıdır.

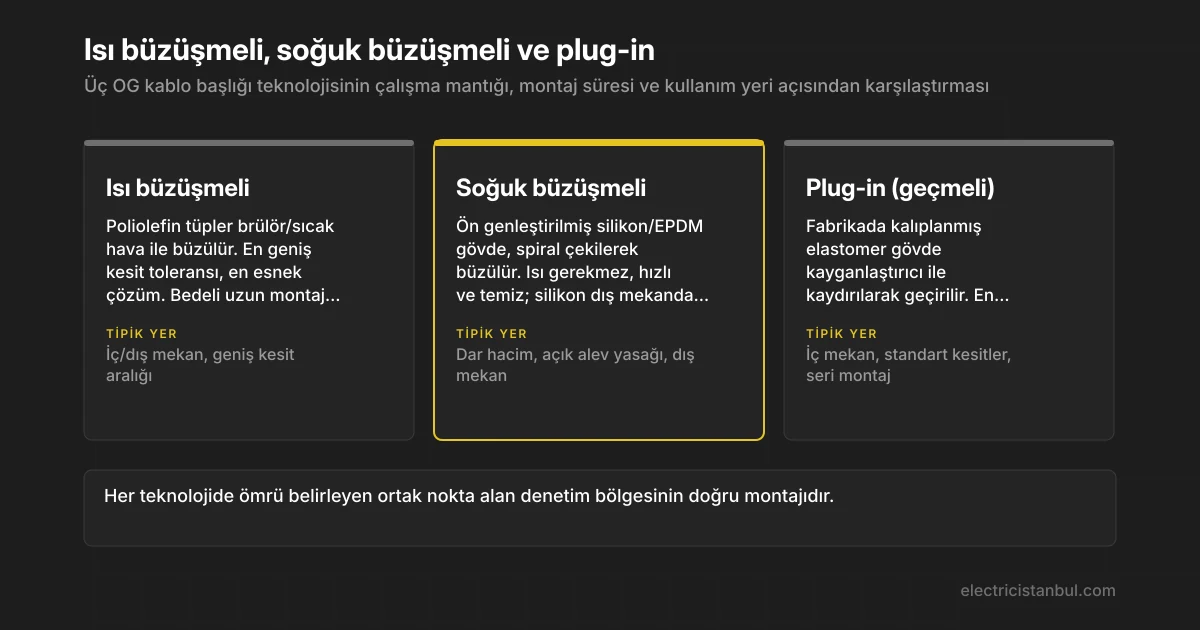

Üç teknoloji: ısı büzüşmeli, soğuk büzüşmeli ve plug-in
Üç ana teknolojinin çalışma mantığı ve saha davranışı belirgin biçimde farklıdır.
Isı büzüşmeli (heat shrink)
Önceden genleştirilmiş poliolefin tüpler, propan brülörü veya sıcak hava ile ısıtıldığında kablonun üzerine büzülür. En geniş kesit toleransına sahip, en esnek çözümdür; tek kit ile geniş bir kesit aralığını kapatabilirsiniz. Bedeli montaj süresi ve açık alev ihtiyacıdır.
Soğuk büzüşmeli (cold shrink)
Silikon veya EPDM gövde, fabrikada bir spiral taşıyıcı üzerine gerilerek genleştirilmiştir. Montajda spiral çekilir, malzeme kendi elastikiyetiyle kabloya sıkıca oturur. Isı kaynağı gerekmez, çok temiz ve hızlıdır; silikon gövde dış mekanda kirlenme direnci açısından güçlüdür. Kesit aralığı ısı büzüşmeliden dardır.
Plug-in (geçmeli)
Elastomer gövde fabrikada kesin geometride kalıplanmıştır; kayganlaştırıcı ile kablonun üzerine elle kaydırılarak geçirilir. En hızlı montaj budur, ama kesit toleransı en dardır: her kesit için doğru referans çapı seçmek zorunludur. Genellikle iç mekan ve standart kesitler için tercih edilir.
Seçim kriterleri: gerilim, montaj yeri ve alan denetimi

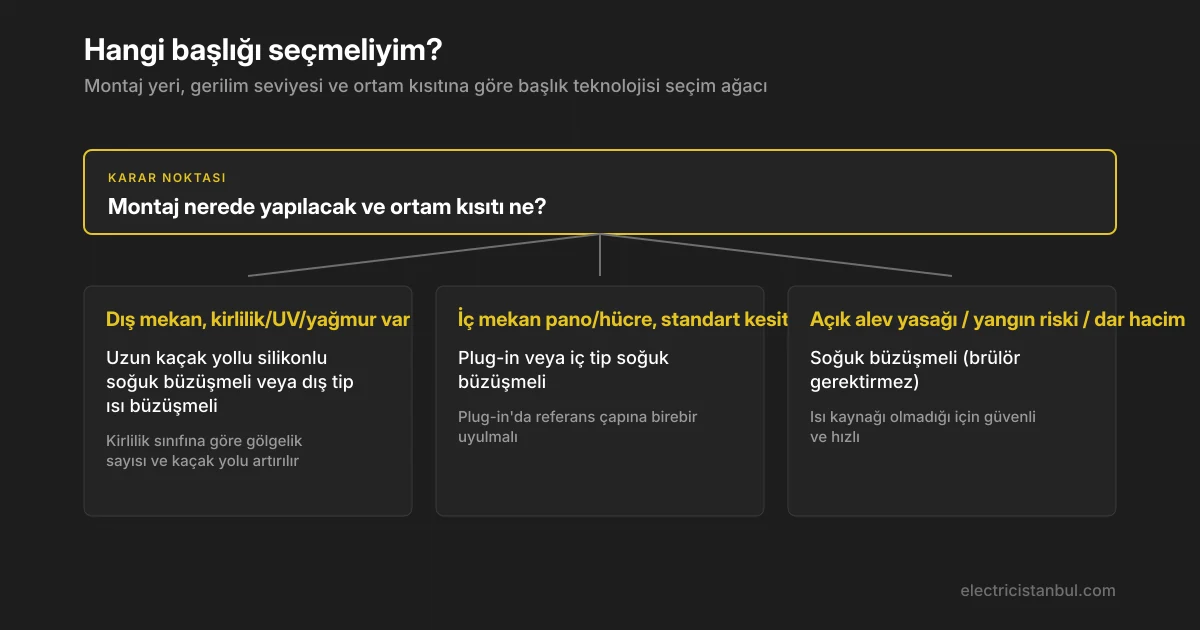

Saha kararını üç eksende veriyoruz:
1. Gerilim seviyesi. 12 kV’a kadar üç teknoloji de rahatça kullanılır. 24 kV ve üzerinde alan denetim marjı daralır; burada üreticinin o gerilim sınıfı için tip testinden geçmiş, doğru kaçak yollu (creepage) modelini seçmek kritik hale gelir. “Bir üst kesit kiti nasılsa olur” mantığı bu noktada alan denetimini bozar.
2. İç mekan / dış mekan. İç başlıkta (pano, hücre) kirlenme ve su yükü yoktur; kaçak yolu ve gölgelik (etek) ihtiyacı düşüktür, geçmeli veya iç tip soğuk büzüşmeli idealdir. Dış başlıkta UV, yağmur, tuz/toz kirliliği devreye girer; silikonlu soğuk büzüşmeli veya dış tip ısı büzüşmeli başlıklar, yeterli sayıda gölgelik ve uzun kaçak yolu ile seçilmelidir.
3. Ortam kısıtı. Dar hacimli hücre içi, yangın/patlama riski taşıyan ortam veya açık alev yasağı olan yerlerde soğuk büzüşmeli açık ara avantajlıdır çünkü brülör gerektirmez. Çok sayıda seri montajın hızla yapılması gereken projelerde plug-in montaj süresini kısaltır.
Montaj: saha pratiği ve sık yapılan hatalar
Başlığın performansı, kutudan çıkan malzemeden çok montajı yapan ekibin disiplinine bağlıdır. En sık gördüğümüz hatalar:
- Yanlış soyma ölçüsü. Ekran kesme noktası, iletken soyma boyu ve yalıtım soyma boyu üreticinin verdiği ölçü şablonuna birebir uymalıdır. 5 mm’lik sapma bile alan denetim tüpünün yanlış yere oturmasına yol açar.
- Yarı iletken katman artığı. Yalıtım üzerinde kalan görünmez yarı iletken kalıntısı, alan denetimini kısa devre eder ve kısmi boşalma başlatır. Yüzey, üreticinin önerdiği yönde ve tek yönlü hareketle temizlenmeli, iletken tozu yalıtıma bulaştırılmamalıdır.
- Keskin bıçak izi / çentik. Yalıtıma açılan her çentik alan yoğunlaşması noktasıdır. Soyma sadece uygun aletle yapılmalı.
- Kirli/nemli montaj. Toz, parmak yağı ve nem yüzey kaçağını artırır. Montaj kuru ve temiz ortamda, temiz eldivenle yapılmalı.
- Isı büzüşmelide yetersiz veya aşırı ısıtma. Az ısıtma tam büzülmeme ve boşluk (hava cebi) demektir; aşırı ısıtma malzemeyi karbonlaştırır. Yumuşak alevle, kabloyu döndürerek homojen ısıtma esastır.
- Soğuk büzüşmelide kayganlaştırıcı hatası. Yanlış veya fazla kayganlaştırıcı, silikonun tutunmasını ve alan denetim bölgesinin sızdırmazlığını bozar.
- Plug-in’da yanlış çap. Referans çapına uymayan kesit, ya montajı imkânsız kılar ya da yetersiz radyal basınçla arayüzde boşluk bırakır.
Kısacası montajın altın kuralı: ölçü şablonuna sadık kal, yüzeyi temiz bırak, arayüzde hava boşluğu bırakma.
Arıza: montaj hatasına bağlı arıza mekanizmaları
Başlık arızaları genellikle şu üç zincirden birini izler:
- Kısmi boşalma → yalıtım oyulması → delinme. Yarı iletken kalıntısı, çentik veya hava cebi olan başlıkta kısmi boşalmalar başlar. İlk günlerde hiçbir belirti yoktur; nemli havalarda tık sesleri, gece karanlıkta corona parıltısı ilk uyarılardır. Zamanla yalıtım karbonize olur ve faz-toprak delinmesiyle sonuçlanır.
- Yüzey kaçağı → izleme (tracking) → atlama. Özellikle dış başlıkta kirlenme + nem, yüzeyde iletken bir yol oluşturur. Kaçak yolu yetersiz seçilmişse veya gölgelikler kirlenmişse yüzeyde kömürleşmiş izler görülür, ardından ark atlaması gelir.
- Arayüz gevşemesi → nem girişi → korozyon ve boşalma. Plug-in’da yanlış çap veya soğuk büzüşmelide zayıf oturma, arayüzde radyal basıncı düşürür; içeri giren nem hem korozyon hem kısmi boşalma yaratır.
Teşhis için pratik yol: nemli/sisli havada gece görüş veya UV kamera ile corona/tracking taraması, termal kamera ile bağlantı ucunda ısınma kontrolü, mümkünse devre dışı bırakılıp kısmi boşalma ölçümü. Bir başlıkta tracking izi görüldüyse onarım değil komple yenileme doğru karardır; kömürleşme geri dönmez.
Standart: IEC 60502-4 pratikte ne diyor?
6 kV ile 30 kV arası ekstrüde yalıtımlı kablo aksesuarları için başvuru dokümanı IEC 60502-4‘tür (kablo aksesuarları için deney gereklilikleri). Pratikte önemli olan şudur: seçtiğiniz başlık kiti, kullanacağınız gerilim sınıfı ve kesit için bu standarda göre tip testinden geçmiş olmalıdır. Bu testler ısıl çevrim, yağmur/kirlenme koşulları, kısmi boşalma ve dayanım gerilimi gibi kritik senaryoları kapsar.
Saha müdürünün alması gereken ders nettir: bir kiti “kesit yakın, olur” diyerek gerilim sınıfının veya kesit aralığının dışında kullanmak, tip testinin geçerliliğini ortadan kaldırır. Yani üreticinin verdiği güvence, yalnızca doğru sınıf ve doğru kesit + doğru montaj talimatı birlikte uygulandığında geçerlidir.
Özet karar
- İç mekan, standart kesit, hızlı seri montaj: plug-in veya iç tip soğuk büzüşmeli.
- Dış mekan, kirlenme/UV/yağmur: silikonlu soğuk büzüşmeli veya dış tip ısı büzüşmeli, uzun kaçak yolu.
- Açık alev yasağı / yangın riski / dar hacim: soğuk büzüşmeli.
- Geniş kesit aralığını tek kit ile kapatma ihtiyacı: ısı büzüşmeli.
Hangi teknolojiyi seçerseniz seçin, ömrü belirleyen şey alan denetim bölgesinin doğru montajıdır.
