Kontaktör Seçimi: AC-3 Anma Akımı ve Termik Röle Ayarını Motor Gücüne Göre Belirleme

Kontaktör Seçimi: AC-3 Anma Akımı ve Termik Röle Ayarını Motor Gücüne Göre Belirleme

Bir pano imalatçısının en sık yaptığı hata, kontaktörü katalogdaki “anma akımı” büyük rakamına bakarak seçmektir. Katalog kapağında yazan 40 A değeri çoğu zaman AC-1 (dirençsel yük) içindir; aynı kontaktör AC-3 kategorisinde, yani gerçek bir motoru sürerken çok daha küçük bir motor gücüne dayanır. Motoru kalkış anındaki 6-8 katlık akımıyla, ömrü boyunca milyonlarca kez açıp kapatacak olan cihazı yanlış kolondaki rakama göre seçmek, kontaktörü birkaç ayda kaynatır.

Bu yazıda kontaktör ve ona bağlı termik rölenin seçimini motor gücü üzerinden, gerçek akım değerleriyle ele alıyoruz. Yol verme yönteminin (doğrudan, yıldız-üçgen, yumuşak yol verici) seçimi ayrı bir konu; onun için Soft Starter mı VFD mı, uygulamaya göre yol verici seçimi yazısına bakılabilir. Burada odak, yol verme yöntemi belli olduktan sonra kontaktörün ve termiğin doğru anma değerinin bulunmasıdır.

Kullanım kategorisi: AC-3 rakamı neden farklı

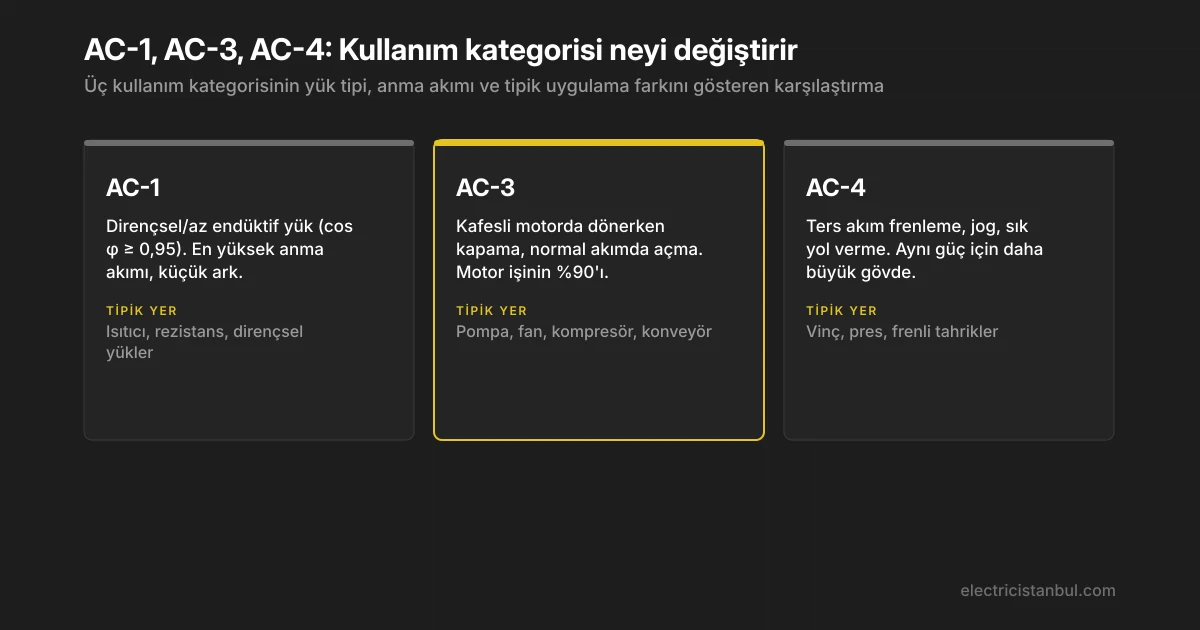

Kontaktör kataloğunda tek bir “anma akımı” yoktur. Cihazın kontaklarının açma sırasında karşılaşacağı yük çok farklı olabildiği için, standart kontaktörü kullanım kategorilerine göre sınıflandırır. Bu sınıflandırma TS EN / IEC 60947-4-1 (kontaktörler ve motor yol vericileri) standardında tanımlıdır. Pratikte üç kategoriyi bilmek yeter:

• AC-1: Dirençsel veya çok az endüktif yük (cos φ ≥ 0,95). Isıtıcı, rezistans, kompanzasyon kondansatörü hariç dirençsel yükler. Kontaktör bu kategoride en yüksek akıma dayanır çünkü açma anında ark küçüktür.
• AC-3: Kafesli (sincap kafesli) asenkron motorda, motor dönerken kapama ve normal akımda açma. Motor uygulamalarının %90’ı bu kategoridir. Anma akımı Ie, motorun normal çalışma akımını ifade eder ama kontaktör kalkıştaki 6-8 katlık akımı da defalarca kesecek şekilde boyutlandırılmıştır.
• AC-4: Motorda ters akım frenleme (plugging), ters yönde ani devreye alma, sık yol verme (jog). En ağır koşul. Aynı motor gücü için çok daha büyük kontaktör gerekir.

Bir örnekle netleşir: 18,5 kW / 400 V bir motor için bir kontaktör serisinde AC-3 anma akımı 40 A iken, aynı gövdenin AC-1 anma akımı 60 A civarında yazılabilir. Motoru AC-1 rakamına göre seçen kişi, gerçekte gücünün yarısı kadar motor sürebilecek bir cihazla karşı karşıya kalır.

AC-3 anma akımını motor gücüne göre seçmek

400 V üç fazlı kafesli asenkron motorlar için yaklaşık anma akımları ve doğrudan yol vermede seçilecek en küçük AC-3 kontaktör akımı aşağıdaki gibidir. Değerler cos φ ≈ 0,85 ve verim ≈ %88 kabulüyle yuvarlanmıştır; motorun etiketinde yazan gerçek akım (In) esastır.

Kural basit: AC-3 anma akımı, motorun etiket akımına eşit veya biraz büyük seçilir. Bir üst standart kademeye çıkmak (örneğin 37 A yerine 40 A) hem termik yükü rahatlatır hem de kontak ömrünü uzatır; ama gereksiz büyük seçmek de maliyeti şişirir ve termik rölenin ayar aralığını motorun akımına oturtmayı zorlaştırır.

Önemli bir uyarı: bu tablo doğrudan yol verme (DOL) içindir. Yıldız-üçgen yol vermede üç kontaktör kullanılır ve hat/üçgen kontaktörleri motor akımının yaklaşık 0,58 katına, yıldız kontaktörü ise 0,33 katına göre seçilir. Yani yıldız-üçgende her kontaktör DOL’a göre bir-iki kademe küçülebilir; bu da yıldız-üçgeni tercih etmenin gizli avantajlarından biridir.

Termik röle: ayarı motorun etiket akımına oturtmak

Kontaktör anahtarlar, korumayı termik röle (aşırı yük rölesi) yapar. Termik röle motorun uzun süreli aşırı yüklenmesine, faz kaybına ve sıkışmaya karşı korur — ama kısa devreye karşı korumaz; kısa devre korumasını motor koruma şalteri veya sigorta sağlar.

Termik röle seçiminde iki karar vardır:

1. Ayar aralığı: Rölenin ayar bileziği (dial), motorun etiket akımını (In) tam ortasına alacak şekilde seçilir. Örneğin 37 A çeken bir motor için 30-40 A aralıklı bir termik ideal olur; ayar 37 A’e getirilir. Aralığın en ucunda çalışan bir röle ya erken atar ya hiç korumaz.

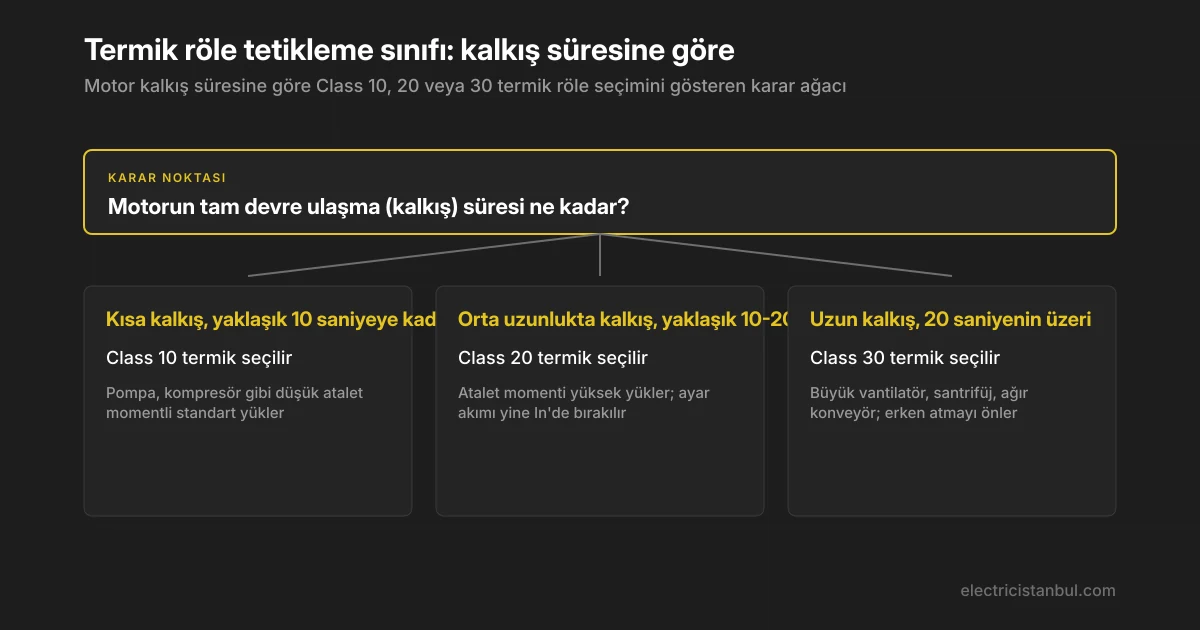

2. Tetikleme sınıfı (trip class): Rölenin, motorun kalkış akımında ne kadar süre atmadan bekleyeceğini belirler. IEC 60947-4-1’e göre sınıflar, 7,2×Ie akımda soğuk durumdan atma süresine göre tanımlıdır:

• Class 10: 4-10 saniye. Standart yükler, kısa kalkışlı motorlar (pompa, kompresör).
• Class 20: 6-20 saniye. Atalet momenti daha yüksek yükler.
• Class 30: 9-30 saniye. Ağır kalkışlı yükler (büyük vantilatör, santrifüj, konveyör).

Saha hatası şudur: kalkışta termik atıyor diye ayar akımı motor akımının üstüne çıkarılır. Bu, aşırı yük korumasını fiilen devre dışı bırakır. Doğru çözüm, ayarı motor akımında bırakıp tetikleme sınıfını yükseltmektir (Class 10 yerine Class 20 veya 30). Kalkış süresi uzun olan motorlarda baştan Class 20/30 seçilmelidir.

Motorun neden ağır kalktığını, kayma ve moment ilişkisini derinlemesine anlamak için asenkron motorda kayma ve moment yazısı faydalıdır; kalkış süresini belirleyen esas budur.

Kapasite düşürme (derating) ve pano içi sıcaklık

Katalog anma değerleri genellikle 40 °C ortam sıcaklığı için verilir. Pano içi sıcaklık, sıkışık montaj, güneş gören saha panoları ve yüksek irtifa bu değeri düşürür. Buna kapasite düşürme (derating) denir. 55-60 °C’ye çıkan pano içlerinde AC-3 anma akımı %10-20 gerileyebilir; bu durumda ya kontaktör bir kademe büyütülür ya da pano havalandırılır/soğutulur.

Termik röle de aynı ortamda çalıştığı için, kontaktör ile termiğin aynı sıcaklık şartlarında olması gerekir. Kontaktörü klimalı bir bölmeye, termiği sıcak bir köşeye koymak koruma karakteristiğini bozar. Bimetal termikler ortam sıcaklığına duyarlıdır; sıcak ortamda erken, soğukta geç atarlar. Sıcaklık farkının kritik olduğu tesislerde sıcaklık kompanzasyonlu termik röleler tercih edilir.

Montajda sık yapılan hatalar

• Kontaktör bobin gerilimini karıştırmak: 24 V DC, 230 V AC, 400 V AC bobinler dışarıdan aynı görünür. Yanlış bobin gerilimi ya bobini yakar ya çekmez. Sipariş öncesi kumanda gerilimi netleştirilmelidir.
• Yardımcı kontak eksikliği: Mühürleme (kendini tutma) devresi için normalde açık (NO) yardımcı kontak, sinyalizasyon için ek kontak gerekir. Standart kontaktörde tek yardımcı kontak varsa blok eklenir.
• Termiği kontaktör çıkışına doğrudan takmamak: Termik röle, kontaktörün yük tarafına doğrudan bağlanacak şekilde tasarlanmıştır; araya kablo çekmek hem hatalı hem de mekanik olarak zorlar.
• Faz kaybı korumasını atlamak: Üç fazlı motorda bir faz giderse motor iki fazla dönmeye devam eder ve sargı yanar. Diferansiyel (faz kaybına duyarlı) termik röle veya ayrı faz koruma rölesi bu senaryoyu yakalar.
• Kondansatörlü kompanzasyonu AC-3 kontaktörle anahtarlamak: Kondansatör grupları kalkış anında çok yüksek darbe akımı çeker; bunlar için AC-6b kategorili, ön yükleme dirençli özel kontaktörler kullanılır. Standart motor kontaktörü kondansatör grubunda hızla kaynaklanır.

Kısa devre koordinasyonu: Tip 1 ve Tip 2

Kontaktör-termik-şalter üçlüsü bir bütün olarak çalışır. IEC 60947-4-1, kısa devre durumunda bu grubun davranışını iki tipe ayırır:

• Tip 1 koordinasyon: Kısa devre sonrası kontaktör ve termik hasar görebilir; tehlike yayılmaması yeterlidir. Ekipmanın değişmesi kabul edilir.
• Tip 2 koordinasyon: Kısa devre sonrası cihazlar tekrar kullanılabilir durumda kalır; kontaklarda hafif kaynama dışında hasar olmaz.

Kritik proseslerde Tip 2 koordinasyon hedeflenir ve bunun için üretici tabloları kullanılır: hangi şalter–kontaktör–termik kombinasyonunun hangi kısa devre akımına kadar Tip 2 sağladığı bu tablolarda yazar. Rastgele marka karışımı koordinasyonu bozar; bu yüzden motor yol verme grubu tek üreticiden ve üreticinin koordinasyon tablosuna uygun seçilir.

Seçim özeti

Doğru sıralama şudur: önce motorun etiket akımını okuyun, sonra AC-3 kolonundan bir üst kademeyi seçin, ardından ayar aralığı motor akımını ortalayan termiği belirleyin, kalkış süresine göre tetikleme sınıfını ayarlayın ve son olarak üreticinin Tip 2 koordinasyon tablosundan uygun şalteri eşleştirin. Bu zincirin herhangi bir halkasını atlamak, en ucuz görünen çözümü en pahalı arızaya çevirir.
