C Tipi Sigorta Nedir, Ne İçin Kullanılır?

Elektrik tesisatlarında en yaygın kullanılan koruma cihazlarından biri C tipi sigortadır. Özellikle motorlu cihazların, klimaların, buzdolaplarının ve pompaların bulunduğu devrelerde kalkış anındaki yüksek akımı (inrush current) tolere ederek devreyi gereksiz yere açmadan koruma sağlar.

Bu yazımızda C tipi sigorta nedir, otomatik sigorta genel yapısını, açma eğrilerini ve otomatik sigorta nasıl seçilir sorularını saha tecrübesine dayalı, pratik bilgilerle ele alacağız. Doğru C tipi sigorta seçimi, tesisatınızda sürekli atma sorunlarını önlerken güvenlik ve verimliliği artırır.

Otomatik Sigorta Nedir?

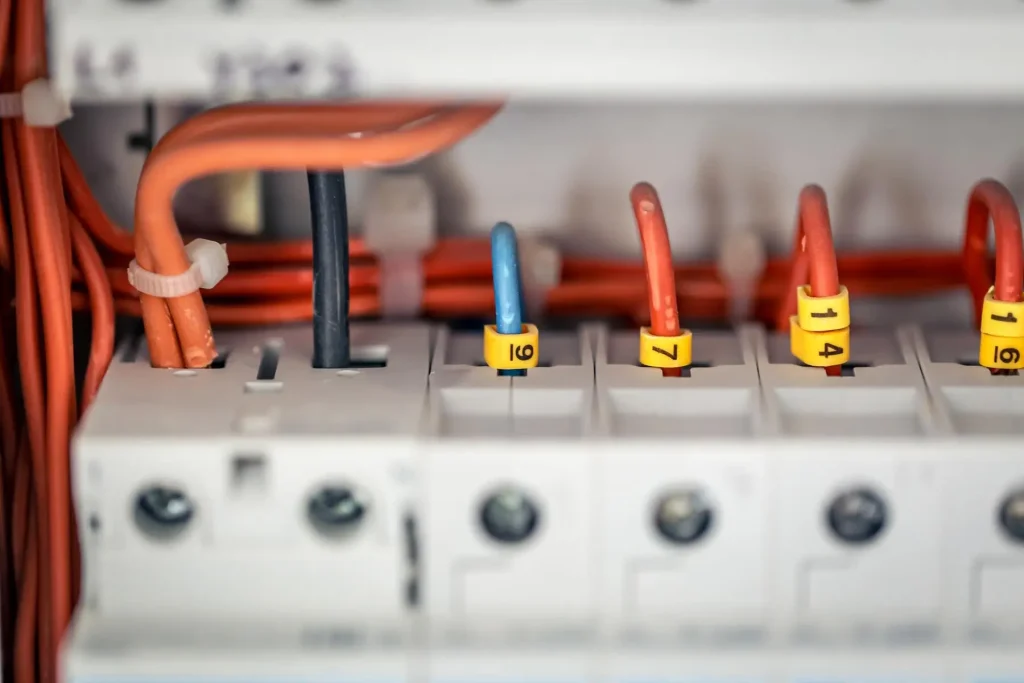

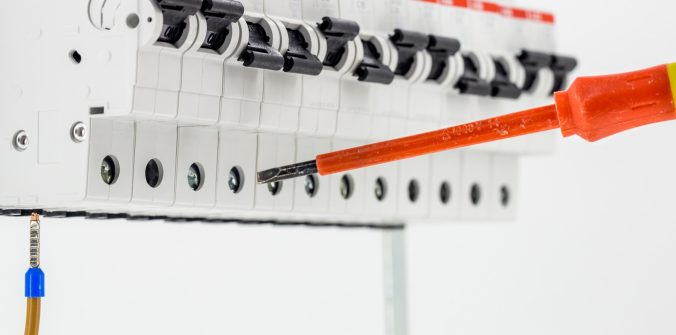

Otomatik sigorta (Otomat, sigorta ve İngilizce Miniature Circuit Breaker – MCB olarak bilinir), alçak gerilim (AG) devrelerini aşırı yük ve kısa devre akımlarına karşı koruyan, yeniden kullanılabilir modüler bir koruma cihazıdır. IEC 60898-1 standardına göre üretilen bu sigortalar, termik ve manyetik mekanizmalar sayesinde devreyi otomatik olarak açar.

Eski tip buşon sigortaların aksine attıktan sonra mandal kaldırılarak kolayca devreye alınabilir. Konutlardan endüstriyel panolara kadar her türlü tesiste kullanılır. En yaygın tipleri B, C ve D eğrileridir. Otomatik sigortalar yangın riskini azaltır, bakım maliyetlerini düşürür ve selektif koruma imkanı sunar.

C Tipi Sigorta Nedir?

C tipi sigorta, otomatik sigortaların orta hassasiyetteki açma eğrisine sahip olan çeşididir. Nominal akım değerinin (In) 5 ila 10 katı arasında manyetik (ani) açma yapar.

Örneğin 16 A’lık bir C tipi sigorta, yük akımı 16 Amperi geçtikten sonra veya kısa devre durumunda milisaniyeler içinde devreyi keser. Termik kısmı ise uzun süreli aşırı yüklerde (kablo ısınması) devreyi yavaşça açar.

C tipi sigortalar, endüktif (manyetik) yüklerin yaygın olduğu yerlerde idealdir. Kalkış anında yüksek akım çeken cihazları (klima, buzdolabı, pompa, küçük motorlar) sorunsuz çalıştırırken kısa devre koruması sağlar. Genellikle 6 A’dan 63 A’ya kadar modelleri bulunur ve hem konut hem de ticari/endüstriyel sigorta kutularında en sık tercih edilen tiptir.

Otomatik Sigortalarda Açma Eğrileri

Otomatik sigortaların açma eğrisi, sigortanın ne kadar akımda ve ne sürede devreyi keseceğini belirler. IEC 60898-1 standardına göre üç ana tip vardır:

C tipi sigorta, B tipine göre daha geç tepki verdiği için motorlu cihazların ilk çalışma anındaki yüksek akım sıçramasını tolere eder. Bu sayede gereksiz açmalar önlenir. D tipi ise çok daha yüksek kalkış akımlı endüstriyel yükler için uygundur. Yanlış tip seçimi, ya sürekli atma ya da yetersiz koruma sorunlarına yol açar.

Otomatik Sigorta Nasıl Seçilir?

Otomatik sigorta seçimi (özellikle C tipi) proje güvenliği açısından kritik öneme sahiptir. Pratik adım adım yöntem şöyle:

1. Devre Yükünü Hesaplayın: Bağlı cihazların toplam gücünü bulun ve tasarım akımını (Ib) belirleyin.
2. Nominal Akımı Belirleyin (In): In ≥ Ib olmalı, bir üst standart değere yuvarlayın (örneğin 10 A, 16 A, 20 A, 32 A).
3. Yük Karakteristiğine Göre Tip Seçin:
   • Aydınlatma ve genel priz hatları için B tipi
   • Motorlu veya endüktif yükler (klima, buzdolabı, pompa) için C tipi
   • Yüksek inrush akımlı yükler için D tipi
4. Kısa Devre Kesme Kapasitesini (kA) Kontrol Edin: Besleme noktasındaki prospektif kısa devre akımından yüksek olmalı (konutlarda 6 kA, ticari tesislerde 10 kA önerilir).
5. Kablo Kesitiyle Uyumu Sağlayın: 2.5 mm² kablo için 16-20 A, 4 mm² için 25-32 A C tipi önerilir.
6. Çevresel Faktörleri Dikkate Alın: Ortam sıcaklığı yüksekse akım derating uygulayın. Gelecekteki genişletmeyi düşünerek %20 yedek kapasite bırakın.

C tipi sigorta, özellikle motorlu cihazların yoğun olduğu tesisatlarda tercih edildiğinde hem güvenliği hem de işletme sürekliliğini sağlar. Aydınlatma ağırlıklı devrelerde ise B tipiyle kombinasyon yapmak önerilir.

C Tipi Sigorta İle İlgili Sıkça Sorulan Sorular

C tipi sigorta nerede kullanılır?

C tipi sigorta, klima, buzdolabı, su pompası, küçük motorlar, floresan armatürler ve diğer endüktif yüklerin korumasında kullanılır. Hem konut hem de ticari tesisatlarda en yaygın tiptir.

B tipi ile C tipi sigorta arasındaki fark nedir?

B tipi 3-5 kat nominal akımda ani açma yaparken, C tipi 5-10 kat arasında açılır. C tipi motor kalkış akımlarına daha toleranslıdır; B tipi ise aydınlatma gibi hassas devrelerde daha uygundur.

Konut sigorta kutusunda C tipi sigorta mı kullanılmalı?

Priz, mutfak ve klima gibi motorlu cihazların olduğu devrelerde evet. Aydınlatma hatlarında ise genellikle B tipi tercih edilir. Kombinasyon yapmak en doğru yöntemdir.

C tipi sigorta sürekli atıyorsa ne yapmalıyım?

Yükü kontrol edin, kablo kesitini inceleyin veya gerekirse D tipine geçin. Cihaz arızası veya kısa devre de olası nedenler arasındadır. Profesyonel ölçüm önerilir.

C tipi sigortanın avantajı nedir?

Kalkış akımı yüksek cihazları sorunsuz çalıştırırken kısa devre koruması sağlar. Gereksiz açmaları azaltarak tesisat sürekliliğini artırır.

C tipi sigorta konusunu detaylıca ele aldığımız bu rehber, elektrik mühendisleri, proje firmaları ve teknik personel için pratik bir kaynak olmayı hedefliyor. Tesisatınızda doğru sigorta tipi seçimiyle hem güvenliği hem de verimliliği artırabilirsiniz.
