Acil Aydınlatma Yönetmeliği: EN 1838 ve BYKHY’ye Göre Kaçış Yolu Tasarımı ve Sistem Seçimi

Acil Aydınlatma Yönetmeliği: EN 1838 ve BYKHY'ye Göre Kaçış Yolu Tasarımı ve Sistem Seçimi

Acil aydınlatma, şebeke beslemesi kesildiğinde binada bulunan insanların güvenle tahliyesini sağlayan, bağımsız enerji kaynağından beslenen aydınlatma sistemidir. İki temel işlevi vardır: kaçış yolu aydınlatması (insanların çıkışa kadar yönlerini bulması) ve acil çalışma alanı aydınlatması (kesinti anında tehlikeli bir işlemin güvenle sonlandırılması). Türkiye’de bu sistemin çerçevesini Binaların Yangından Korunması Hakkında Yönetmelik (BYKHY) çizer; teknik performans kriterlerini ise TS EN 1838 belirler.

Bu yazıda amaç, yönetmelikten minimum lux değerlerini kopyalayıp bırakmak değil. Asıl karar noktası şudur: aynı kaçış senaryosunu hangi sistemle çözersiniz — her armatürün kendi aküsünü taşıdığı kendinden bataryalı çözümle mi, yoksa tek noktadan beslenen merkezi batarya sistemiyle mi? Bu seçim, bina tipine ve kaçış yolu geometrisine göre değişir. Aşağıda önce standardın pratikteki karşılığını, sonra seçim ve uygulama tarafını ele alıyoruz.

Standart Çerçevesi: BYKHY, TS EN 1838 ve TS EN 50172

Uygulamada üç belge birlikte okunur:

• BYKHY: Hangi binada acil aydınlatmanın zorunlu olduğunu, asgari çalışma süresini ve yönlendirme (exit) gereksinimlerini belirler. Yönetmelik, acil aydınlatmanın besleme kesildikten sonra en az 60 dakika çalışmasını şart koşar. Yüksek binalar ve topluma açık kullanımlarda bu süre kritik kabul edilir.
• TS EN 1838 (Aydınlatma uygulamaları – Acil aydınlatma): Işık teknik kriterlerinin kaynağıdır. Lux seviyeleri, düzgünlük oranı ve devreye girme süreleri buradan gelir.
• TS EN 50172 (Acil kaçış aydınlatma sistemleri): Sistemin planlanması, test edilmesi ve kayıt tutulmasıyla ilgilidir. Periyodik test ve günlük çalışma kaydı bu standardın konusudur.

Armatürün kendisi ise TS EN 60598-2-22 (acil aydınlatma armatürleri) kapsamındadır; bir armatürün “acil aydınlatma armatürü” olarak anılabilmesi bu standarda uygunluğa bağlıdır.

TS EN 1838’in sayıları ne anlama geliyor?

Standarttaki değerleri ezberlemek yerine niçin var olduklarını bilmek gerekir:

Düzgünlük için standart, kaçış yolu ekseninde en yüksek ve en düşük aydınlık oranının 40:1’i geçmemesini ister. Bu, “ortalama 1 lux tutturdum” demenin yeterli olmadığını gösterir: armatürler arasında karanlık cepler bırakırsanız oran bozulur.

Devreye girme süresi de kritiktir: TS EN 1838, kesinti anında gerekli seviyenin %50’sine 5 saniyede, %100’üne 60 saniyede ulaşılmasını ister. Bu, seçtiğiniz sistemin (özellikle merkezi batarya inverter grubunun) transfer süresini doğrudan ilgilendirir.

Kaçış Yolu Lux Hesabı: Kaç Armatür Gerekiyor?

Minimum lux’u tutturmak için armatür adedi ve yerleşim aralığı hesaplanır. Ortalama aydınlık yönteminin temel bağıntısı şudur:

N = (E × A) / (Φ × UF × MF)

Burada E hedef aydınlık (lux), A alan (m²), Φ armatürün acil moddaki ışık akısı (lümen), UF kullanım faktörü, MF bakım faktörüdür. Dikkat edilmesi gereken nokta: bir armatürün katalogdaki normal ışık akısı ile acil moddaki ışık akısı çoğu üründe farklıdır. Kendinden bataryalı armatürlerde acil modda ışık akısı, normal moda göre belirgin biçimde düşer; hesabı katalogdaki “emergency lumen output” değeriyle yapmak gerekir. Aşağıdaki şema tipik bir koridor için adım adım hesabı gösterir.

Hesabın çıktısı sadece bir ortalama değerdir. Kaçış yolunda asıl kontrol, armatürler arası mesafenin düzgünlük oranını (40:1) bozmadan seçilmesidir. Bu yüzden armatür üreticisinin “acil aydınlatma yerleşim aralığı” (spacing) tablosu, tavan yüksekliğine göre kullanılır; salt adet hesabı tek başına yeterli olmaz.

Sistem Seçimi: Kendinden Bataryalı mı, Merkezi Batarya mı?

Yönetmeliği karşılamanın iki yolu vardır ve seçim, bina tipi ile kaçış yolu senaryosuna bağlıdır.

Kendinden bataryalı (self-contained) armatürler

Her armatür kendi akü, şarj devresi ve denetim kartını taşır. Şebeke kesilince armatür kendi aküsünden beslenir.

• Avantaj: Kablolama basittir, her armatür sadece normal besleme hattına bağlanır. Tek bir armatürün akü arızası tüm sistemi değil sadece o noktayı etkiler. İlk yatırım küçük ve orta binalarda düşüktür.
• Dezavantaj: Akü ömrü tipik 4 yıldır; bina büyüdükçe yüzlerce ayrı aküyü takip etmek ve dönemsel değiştirmek zahmetlidir. Aküler armatürün içindedir, yani sıcak ortamlarda (spot ışık ısısı, çatı arası) ömür kısalır. Adresli olmayan sistemlerde her armatürün ayrı ayrı test edilmesi gerekir.
• Uygun senaryo: Küçük–orta ofisler, mağazalar, az katlı binalar, dağınık ve az sayıda çıkışı olan yerler.

Merkezi batarya sistemi

Aküler tek bir merkezde (akü odası/pano) toplanır; armatürler bu merkezden özel yangına dayanıklı kablo ile beslenir.

• Avantaj: Akü bakımı tek noktada yapılır, izleme ve test merkezîdir. Aküler kontrollü ortamda tutulduğu için ömürleri uzar. Büyük binalarda toplam akü sayısı ve bakım eforu düşer. Merkezî izleme paneli, hangi hattın arızalı olduğunu tek ekrandan gösterir.
• Dezavantaj: Merkezden armatürlere giden besleme hatlarının yangına dayanıklı kablo ile çekilmesi zorunludur; kablolama maliyeti ve iş yükü yüksektir. Akü odası ve inverter grubunun devreye girme süresinin TS EN 1838’in 5 sn/60 sn kriterini karşılaması gerekir. Merkezi bir arıza daha geniş bir alanı etkileyebileceğinden yedeklilik önem kazanır.
• Uygun senaryo: Yüksek binalar, hastaneler, AVM’ler, otel ve toplu kullanım binaları; kaçış yolları uzun, katlar çok, armatür adedi yüksek olan projeler.

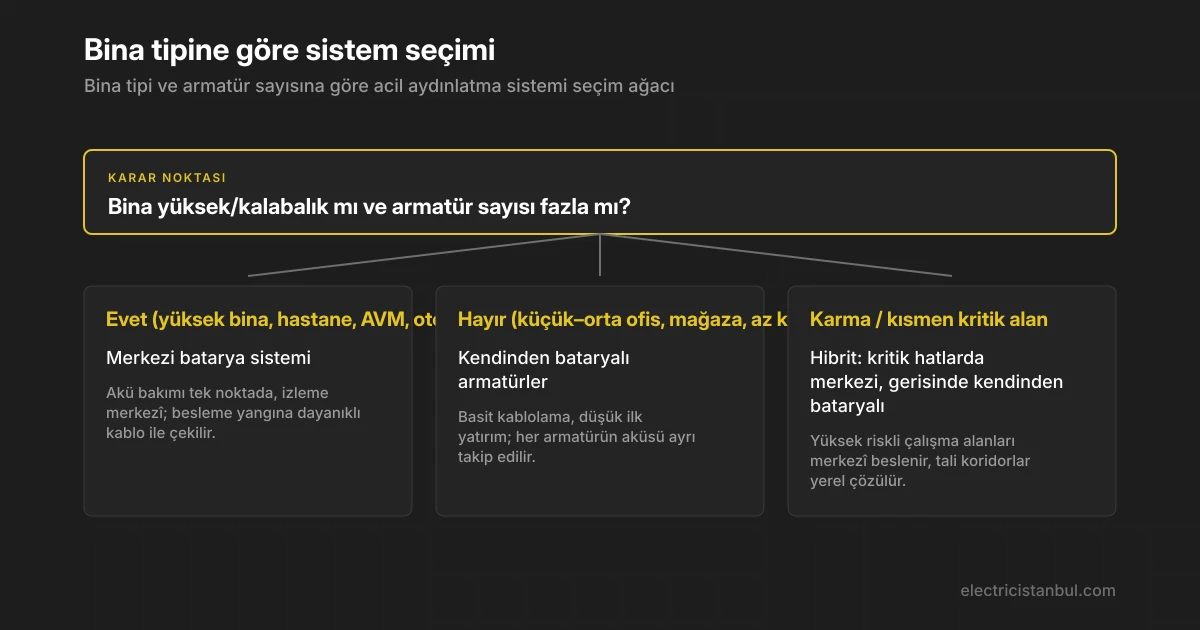

Karar özeti: armatür sayısı ve bina yüksekliği arttıkça merkezi batarya lehine döner, çünkü akü bakımının merkezîleşmesi zamanla tekrar eden bir yükü ortadan kaldırır. Aşağıdaki karar ağacı bu ayrımı bina tipiyle eşleştirir.

Uygulama: Yerleşim, Montaj ve Sık Yapılan Hatalar

Standardı kağıt üzerinde tutturmak ile sahada doğru çalışan sistem kurmak farklı şeylerdir. TS EN 1838, aydınlatma armatürünün yönlendirici noktalara konmasını ister. Bunlar:

• Her çıkış kapısının yakınına ve dışına
• Merdivenlere ve her kat sahanlığına (basamakların doğrudan aydınlatılması gerekir)
• Koridor yön değişimlerine ve kesişimlerine
• Yangın söndürme ekipmanı ve yangın alarm butonlarının yanına
• Kat/kot değişimlerine ve zemindeki seviye farklarına

Bu noktalarda armatür bulunması, sadece “ortalama lux” hesabından daha önceliklidir; düzgünlük oranı da bu yerleşimle sağlanır.

Sahada en sık görülen hatalar

1. Acil modun gerçek ışık akısını görmezden gelmek: Hesabı armatürün normal ışık akısıyla yapıp, acil modda ışığın yarısının bile çıkmadığını sahada fark etmek. Katalogdaki acil mod değerini kullanın.
2. Yönlendirme (exit) armatürünü kaçış aydınlatmasıyla karıştırmak: Yeşil piktogramlı yönlendirme armatürü yolu “gösterir”, zemini aydınlatmaz. Kaçış yolunun zemininde ayrıca 1 lux’u sağlayacak aydınlatma gerekir.
3. Merkezi sistemde standart kabloyla besleme: Merkezi batarya hatlarında yangına dayanıklı kablo kullanılmazsa, yangın anında kablonun kesilmesiyle armatürler beslenemez — sistem tam da ihtiyaç anında çöker.
4. Test ve kayıt eksikliği: TS EN 50172, periyodik fonksiyon testi ve yıllık tam süre (60 dakika) boşaltma testi ister. Kayıt tutulmayan sistem, denetimde uygunsuz sayılır. Adresli/otomatik test özelliği olan sistemler bu yükü hafifletir.
5. Akü ömrünü takip etmemek: Kendinden bataryalı armatürlerde aküler zamanla kapasite kaybeder; yıllık tam boşaltma testinde 60 dakika sağlanamıyorsa akü değişimi gelmiş demektir.

Devreye alma kontrol listesi

• ☐ Tüm çıkış, merdiven ve yön değişimi noktalarında armatür var mı?
• ☐ Kaçış yolu ekseninde ölçülen değer ≥ 1 lux mü, düzgünlük oranı ≤ 40:1 mi?
• ☐ Açık alanlarda ≥ 0,5 lux sağlanıyor mu?
• ☐ Devreye girme %50 için ≤ 5 sn, %100 için ≤ 60 sn mü?
• ☐ Tam süre (60 dakika) boşaltma testi geçildi mi?
• ☐ Merkezi sistemde besleme hatları yangına dayanıklı kablo mu?
• ☐ Test ve bakım kayıt defteri açıldı mı?

Özetle: acil aydınlatma yönetmeliğine uymak, minimum lux’u tutturmaktan ibaret değildir. Doğru yerleşim, doğru sistem seçimi ve düzenli test birlikte olduğunda sistem gerçekten görevini yapar. Bina büyüdükçe seçim merkezi batarya lehine kayar; küçük ve dağınık yerleşimlerde kendinden bataryalı çözüm daha pratik kalır.
