Pano Formları (Form 1-2-3-4) Seçimi: Bakım, Dokunma Koruması ve TS EN 61439
Pano formları, bir alçak gerilim (AG) dağıtım panosunun içindeki fonksiyonel birimlerin, baraların ve terminallerin birbirinden ne ölçüde bölmelere ayrıldığını tanımlar. Standartta bu, iç ayrım seviyesi (internal separation) olarak geçer ve dört ana kademeye ayrılır: Form 1, Form 2, Form 3, Form 4. Kademeler arttıkça bölmeleme artar, pano büyür, maliyet yükselir; ama enerjili bir pano üzerinde güvenle çalışabilme imkânı da artar.
Burada amaç “Form 1 şudur, Form 4 budur” diye bir tanım tablosu çıkarmak değil. Sahada asıl sorun şudur: Bu pano için hangi formu şartnameye yazmalıyım? Bu yazıda formları; bakım stratejisi, dokunma koruması ihtiyacı ve enerjili bölge (canlı baraya erişim) kriterine göre senaryolarla karşılaştırıyoruz. Pano tipi seçiminin bütününe elektrik panosu seçimi ve saha uygulaması rehberimizde daha geniş baktık; burada yalnızca iç ayrım kararına odaklanıyoruz.
Formların dayandığı standart: TS EN 61439
İç ayrım seviyeleri TS EN 61439-1 (genel kurallar) ve alçak gerilim dağıtım panoları için TS EN 61439-2 kapsamında tanımlanır. Eski TS EN 60439-1 artık yürürlükten kalkmış olmasına rağmen sahadaki birçok eski şartnamede hâlâ atıf yapıldığını görürsünüz; yeni projelerde 61439 serisi esas alınmalıdır.
Standardın form ayrımında dikkat ettiği üç temel unsur vardır:
- Baraların fonksiyonel birimlerden ayrılması — kısa devre veya ark durumunda ana baranın bir fider arızasından etkilenmemesi.
- Fonksiyonel birimlerin birbirinden ayrılması — bir hücrede oluşan arıza/arkın komşu hücreye yayılmaması.
- Terminallerin (dış kablo bağlantı noktalarının) ayrılması — kablo tarafında çalışırken canlı baraya ve komşu terminallere erişimin engellenmesi.
Standart ayrıca ayrımın hangi malzemeyle yapıldığını da ele alır: sac/metal bölme (metallic) ile mi yoksa yalıtkan perde ya da katı bariyer (non-metallic partition) ile mi. Form 4 içindeki Tip a / Tip b ayrımı da buradan gelir; kısaca terminallerin komşu fonksiyonel birime mi yoksa kendi bölmesine mi ait olduğunu belirler. Bu detay, pano üreticisinin “Form 4” dediği şeyin gerçekte ne sunduğunu sözleşmede netleştirmenizi gerektirir — sadece “Form 4” yazmak yetmez, Type 2 gibi alt tanımı da belirtmek gerekir.
Standardın pratikteki en kritik mesajı şudur: Form seviyesi bir güvenlik/işletme kararıdır, prestij kararı değildir. Gereğinden yüksek form seçmek panoyu büyütür, ısıl davranışını zorlaştırır ve maliyeti artırır; gereğinden düşük form seçmek ise enerjili bakımda personeli riske atar.
Seçimi belirleyen üç soru
Form seçimini üç soruya indirgeyebilirsiniz. Bu üç sorunun cevabı formu neredeyse tek başına belirler:
- Bu pano enerjili haldeyken içinde çalışılacak mı? (Örneğin bir fider bakımdayken diğer fiderler beslemede kalacak mı?)
- Kim, hangi bölgeye erişecek? Sadece yetkili elektrik personeli mi, yoksa proses operatörü de ön kapağı açıp reset atacak mı?
- Bir hücredeki ark/arıza, komşu hücreyi veya ana barayı devre dışı bırakmamalı mı? Yani süreklilik (arıza yalıtımı) ne kadar önemli?
Bu soruların hiçbirine “evet” demiyorsanız düşük form (Form 1/2) yeterlidir. Biri veya birkaçına “evet” diyorsanız Form 3 ya da Form 4’e doğru gidersiniz.
Senaryo 1 — Küçük dağıtım panosu, kapak kapalıyken enerji kesilir
Bir tesiste, servis alt panosu düşünün: içinde birkaç kompakt tip devre kesici (MCCB) ve otomatlar var. Bu panoya müdahale gerektiğinde ana şalter açılıp pano tamamen enerjisiz hale getiriliyor. Yani enerjili bölme kavramı yok; çalışma daima ölü panoda yapılıyor.
Burada Form 1 veya Form 2b yeterlidir. Form 2b, baraları fonksiyonel birimlerden ayırarak en azından kapak açıldığında doğrudan ana baraya değme riskini azaltır; küçük bir maliyet farkıyla dokunma korumasını iyileştirir. Bu senaryoda Form 3 veya 4’e para harcamak, kullanılmayacak bir kabiliyeti satın almaktır.
Dikkat edilmesi gereken tek nokta: pano gelecekte “her zaman enerjisiz bakım” varsayımını koruyabilecek mi? Eğer tesis 7/24 çalışmaya geçecekse ve ana şalteri açmak üretimi durduracaksa, senaryo değişir ve Form 2 yetersiz kalır.
Senaryo 2 — Motor kontrol merkezi (MCC), fider bazında bakım
Bir motor kontrol merkezinde (MCC) onlarca motor çıkışı vardır ve tipik gereksinim şudur: bir motor fiderini bakıma alırken diğer motorlar çalışmaya devam etmeli. Yani bir hücre enerjisiz kılınırken komşu hücreler ve ana bara canlı kalır.
Bu senaryoda Form 3b minimum, çoğu proses tesisinde ise Form 4b tercih edilir. Neden?
- Form 3b, fonksiyonel birimleri birbirinden ve baradan ayırır; bir hücrenin kapağı açıldığında komşu hücrenin canlı kısımlarına ve ana baraya doğrudan erişim engellenir. Bir hücredeki ark komşuya sıçramaz.
- Ancak Form 3’te terminaller (dış kablo bağlantıları) ayrılmaz. Motor kablosunu sökerken canlı komşu terminallere yakınsınızdır.
- Form 4b bu boşluğu kapatır: terminaller de kendi bölmelerine alınır. Böylece bir motorun kablosunu, komşu fiderler ve ana bara enerjili haldeyken sökmek/bağlamak güvenli hale gelir.
Proses sürekliliğinin kritik olduğu, motor sayısının yüksek olduğu ve bakım ekibinin sık kablo tarafı müdahalesi yaptığı tesislerde Form 4b, Type 2 yaygın seçimdir. Sadece “Form 4” yazıp geçmek yerine terminal tipini de belirtmek, teklif aşamasında üreticiler arası kıyası anlamlı kılar.
Senaryo 3 — Ana dağıtım panosu, canlı kablo tarafı müdahalesi
Trafo çıkışındaki ana AG panosunu düşünün. Bu panonun tamamını enerjisiz kılmak, tesisin tamamını karartmak demektir; pratikte neredeyse hiç yapılmaz. Buna rağmen zaman zaman bir çıkış fideri eklenmesi, bir kablo pabucunun sıkılması ya da bir ölçü trafosunun değişmesi gerekir.
Burada tartışmasız Form 4 gerekir ve genellikle terminallerin tam ayrıldığı Form 4b seçilir. Kritik nokta: ana baranın kısa devre dayanımı yüksektir; bu baraya yakın bir yerde enerjili çalışmak, ark patlaması riski açısından en tehlikeli işlerden biridir. Form 4b’nin bara-terminal-fonksiyonel birim ayrımı, çalışılan bölgeyi fiziksel bariyerle canlı baradan izole eder.
Bu senaryoda form seçiminin yanında iç ark dayanımı (internal arc classification) da ayrıca değerlendirilmelidir; form ayrımı iç ark koruması ile aynı şey değildir. Form yüksek olsa bile pano iç ark test sınıfına sahip olmayabilir — ikisini şartnamede ayrı ayrı belirtmek gerekir.
Senaryo 4 — Operatörün erişimi olan pano
Bazı panolarda, elektrikçi olmayan proses operatörü ön kapağı açıp bir sigortayı değiştirir veya reset atar. Burada mesele bakım süreliği değil, dokunma koruması ve yetkisiz erişim riskidir.
Bu durumda formun kendisi kadar, erişilen bölmenin koruma sınıfı (IP) ve komşu enerjili bölümlere parmak/el temasının engellenmesi önemlidir. Genellikle en az Form 3 seçilir; çünkü operatörün eriştiği hücrenin komşusundaki canlı kısımlara ve ana baraya erişimi bariyerle kesilmelidir. Form 2, bu tür “eğitimsiz kullanıcı erişimi” senaryosunda yetersiz kalır: kapak açıldığında birden çok fonksiyonel birim ve olası canlı noktalar aynı hacimde kalır.
Form seçerken sık yapılan hatalar
- “Ne olur ne olmaz” diye herkese Form 4 yazmak. Enerjili bakım hiç yapılmayacak küçük bir panoya Form 4 yazmak, panoyu gereksiz büyütür, ısı çıkışını (güç kaybını) sıkışık hacimde yönetmeyi zorlaştırır ve maliyeti şişirir. Form kararı bakım stratejisinden türetilmelidir.
- Form ile iç ark korumasını karıştırmak. Form ayrımı, dokunma ve arıza yalıtımı içindir; iç ark test sınıfı ayrı bir performans kriteridir. Yüksek form iç ark korumasını garanti etmez.
- Form 4’te Tip a/b’yi belirtmemek. Sadece “Form 4” yazıldığında üretici en ucuz yorumu (genelde Type 1) uygular; kablo terminallerinin gerçek ayrımı beklediğinizden düşük çıkar. Terminal ayrım tipini yazın.
- Kablo giriş yönünü göz ardı etmek. Form 4b’de bile, alttan/üstten kablo girişi ve terminal bölmesinin geometrisi, gerçek çalışma güvenliğini etkiler. Pano tek hat şeması yanında iç yerleşim şeması da istenmelidir.
- Isıl doğrulamayı unutmak. Bölmeleme arttıkça iç hava sirkülasyonu azalır. Aynı anma akımındaki bir Form 4 pano, Form 2’ye göre daha kötü soğur; sıcaklık artışı doğrulaması (temperature-rise verification) form seviyesine göre yeniden yapılmalıdır.
Karar mantığının özeti

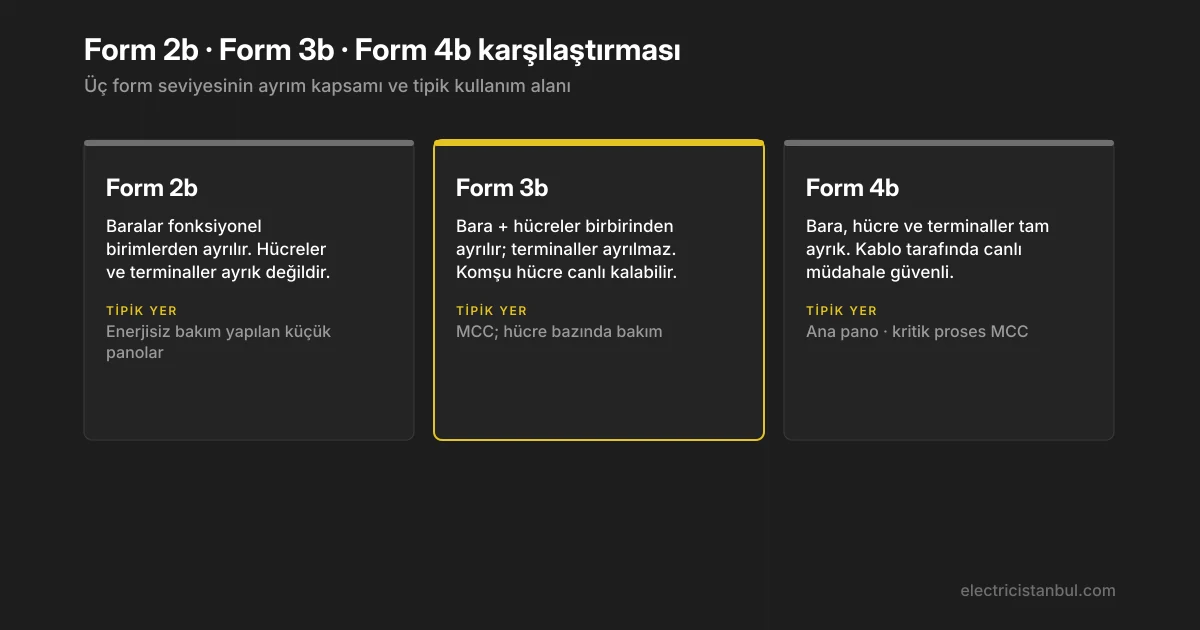

Seçimi tek cümleyle bağlarsak: Enerjili bakım yoksa Form 1/2, hücre bazında enerjili bakım varsa Form 3, kablo tarafında canlı müdahale gerekiyorsa Form 4b. Aşağıdaki karar ağacı ve karşılaştırma şeması bu mantığı görselleştiriyor.
Her projede formu, kâğıt üstünde değil, tesisin gerçek bakım prosedürüne bakarak belirlemelisiniz: işletme, bu panoyu gerçekten enerjisiz kılabiliyor mu, yoksa üretim bunu kaldırmıyor mu? Cevap buradadır.
