Kaçak Akım Rölesi Seçimi: 30/300 mA Eşiği ve A/AC/B Tip Kararı
Kaçak akım rölesi (artık akım cihazı, İngilizce Residual Current Device, RCD), faz ve nötr üzerinden geçen akımların vektörel toplamını izler. Sağlıklı bir devrede giden akım dönen akıma eşittir; toplam sıfırdır. Toprağa bir kaçak (insan teması ya da yalıtım bozulması) oluştuğunda bu denge bozulur ve fark akımı anma artık akımını (IΔn) aştığında röle açar. Buraya kadarki kısım tanımdır ve zaten bilinir.
Sahada asıl sorun tanım değil, hangi eşiği ve hangi dalga tipini seçeceğinizdir. Yanlış eşik ya insanı korumaz ya da tesisi durmadan karanlığa gömer; yanlış dalga tipi ise röleyi bugünün elektroniği karşısında kör bırakır. Bu yazı, seçimi devre tipi ve istenmeyen açma riskiyle karşılaştırarak kurar.
30 mA mı, 300 mA mı? Eşik seçimi
Eşik seçimi bir güvenlik felsefesi kararıdır: can güvenliği mi, yoksa mal/yangın güvenliği mi öndedir?
- 30 mA — İlave (ek) koruma sınıfıdır. Amaç doğrudan insan temasında ölümcül kalp fibrilasyonunu önlemektir. IEC 60364-4-41, prizli devrelerde (32 A’e kadar), banyo/ıslak hacim, dış mekân ve son kullanıcının erişebildiği devrelerde 30 mA’lık ilave korumayı talep eder. İnsan teması olan her yerde varsayılan seçim budur.
- 300 mA (ya da 100 mA) — Yangın koruması ve ana besleme seçiciliği içindir. 300 mA seviyesi, yalıtım kaçaklarının kablo/pano içinde ısınma ve ark yangınına dönüşmesini engeller; insanı doğrudan korumaz. Genellikle bina ana girişinde ya da dağıtım kademesinde, S tipi (gecikmeli/seçici) olarak kullanılır.
Burada 500 mA gibi bir değeri değil, 50 V dokunma gerilimi sınırının dayattığı topraklama direnci ilişkisini de gözden kaçırmamak gerekir; buna aşağıda hesapla değineceğiz.
Seçicilik: neden tek röle yetmez
Bir binada tek bir 30 mA röle her devreyi beslerse, herhangi bir devredeki küçük bir kaçak tüm tesisi karartır. Doğru mimari kademelidir: ana girişte 300 mA S tipi (seçici, zaman gecikmeli), alt kademede prizli devrelerde 30 mA anlık tip. Alt röle arızayı yerinde açar, üst röle atmaz. Seçicilik için üst kademenin eşiği alt kademenin en az 3 katı ve S tipi olmalıdır.
Dalga tipi: AC / A / F / B
Eşiği doğru seçseniz bile, röle kaçağın dalga biçimini görebilmelidir. Modern yükler (anahtarlamalı güç kaynakları, sürücüler, LED sürücüleri, invertörler) artık akımı saf sinüs değil, darbeli ya da düz DC bileşenli üretir. Yanlış tip röle bu akımı ölçemez ve kaçak olmasına rağmen açmaz — sessiz ve tehlikeli bir arıza.
!Kaçak akım rölesi dalga tipi karşılaştırması
- AC tipi: Yalnızca sinüzoidal alternatif artık akımı algılar. Bugünkü elektronik yüklü tesislerde yeni kurulumda önerilmez; birçok ülke fiilen sınırlamıştır.
- A tipi: Sinüzoidal AC’ye ek olarak darbeli doğru akım (DC) bileşenini de algılar. Ev, ofis ve genel priz devrelerinde standart ve doğru varsayılandır.
- F tipi: A tipinin kapsadıklarına ek olarak karışık frekanslı artık akımları görür. Tek fazlı frekans sürücüsü besleyen çamaşır/klima gibi devreler için uygundur.
- B tipi: Düz (yumuşak) DC artık akımı dahil tüm biçimleri algılar. Üç fazlı frekans sürücüleri, elektrikli araç şarj üniteleri ve güneş enerjisi (GES) invertörleri için zorunlu olabilir.
Üç fazlı motor sürücülü bir tesiste A tipi röle takarsanız, sürücünün doğrultucu katından gelen düz DC kaçak röleyi doyurur ve A tipini kör eder — yani başka bir AC kaçak gelse bile açmayabilir. Sürücü seçiminin kendisi bu kararı doğrudan etkiler; sürücü tipi ve kontrol yapısı için motor sürücü seçiminde moment ve kontrol tipi kararını inceleyebilirsiniz.
Dalga tipi seçim kuralı (özet)
| Devre | Önerilen tip |
|---|---|
| Priz, aydınlatma, genel AC yük | A tipi, 30 mA |
| Islak hacim / dış mekân | A tipi, 30 mA |
| Tek fazlı sürücülü cihaz | F tipi, 30 mA |
| Üç fazlı sürücü / EV şarj / GES invertör | B tipi (eşik uygulamaya göre) |
| Bina ana giriş / yangın koruma | AC ya da A, 300 mA S tipi |

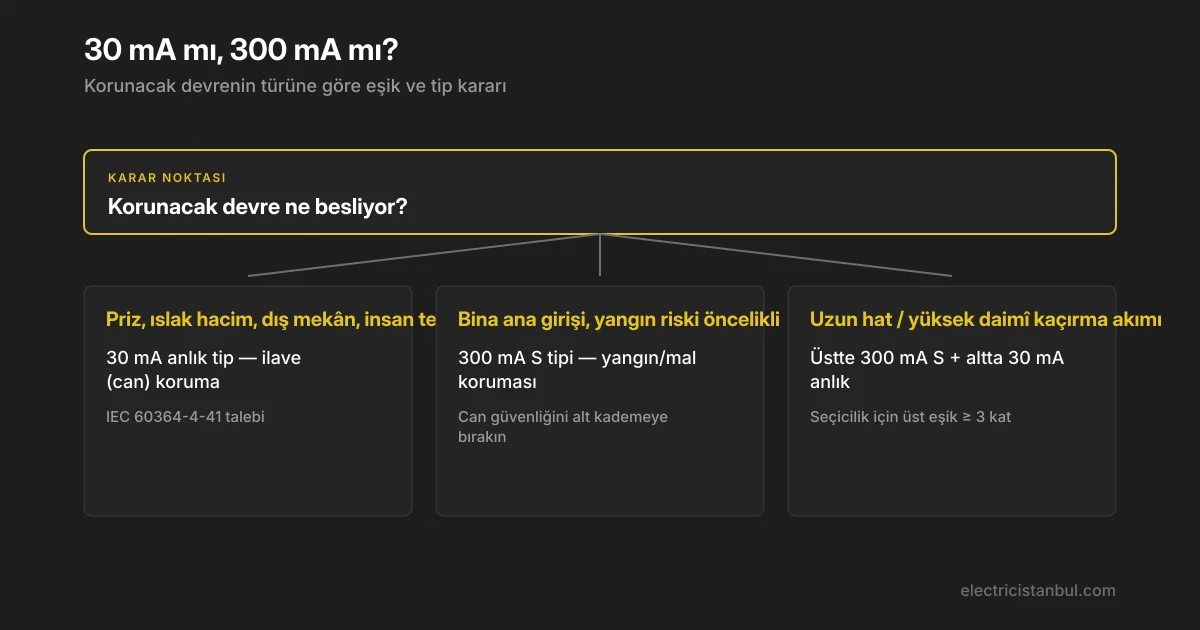

Eşik kararı için karar ağacı
!Devre tipine göre eşik seçimi
Hesap: dokunma gerilimi eşiği topraklamayı zorlar
Eşik seçimi topraklama direnciyle bağlıdır. TT sistemde koşul şudur: arıza anında oluşan dokunma gerilimi (UL) güvenli sınırı aşmamalıdır.
Kuru ortamda sınır 50 V kabul edilir. Röle açana kadar topraklama direncinde düşecek gerilim IΔn × RA olduğundan, izin verilen en büyük topraklama direnci RA ≤ UL / IΔn olur.
!Eşiğe göre azami topraklama direnci
Görüldüğü gibi 30 mA’lık röle 50 V sınırını 1667 Ω gibi rahat bir topraklama direnciyle sağlar; pratikte her toprak elektrodu bunu tutar. Oysa 300 mA’lık bir röleyle aynı can güvenliği hedefini tutturmak için topraklama direncinin 167 Ω’un altında olması gerekir. Bu yüzden 300 mA röle insanı korumak için değil, yangın ve mal güvenliği için kullanılır; can güvenliğini 30 mA’lık alt kademeye bırakırsınız.
İstenmeyen açma (nuisance tripping) ve arıza teşhisi
Sahadaki en yaygın şikâyet rölenin “sebepsiz” atmasıdır. Sebepsiz açma yoktur; role gerçek bir fark akımı gördüğü için açar. Kaynağı bulmak gerekir.
Kaçırma akımı birikmesi
Her elektronik cihazın giriş filtresinden toprağa doğal bir kaçırma akımı akar (tipik olarak cihaz başına birkaç mA). Bir 30 mA röle altında çok sayıda bilgisayar, sunucu ya da sürücü toplanırsa, bu daimî kaçırma akımı toplamı açma eşiğine yaklaşır. Pratik kural, normal işletmede toplam kaçırma akımının IΔn’in en fazla %30’u kadar olmasıdır; yani 30 mA röle için ~9 mA. Bunu aşan devrelerde çözüm röleyi iptal etmek değil, yükü birden fazla röleye bölmek ya da uygun eşikte kademeleme yapmaktır.
Teşhis adımları
- Ne zaman atıyor? Sürekli mi, belirli bir cihaz devreye girince mi, yağmurda/nemde mi? Nemde açma büyük olasılıkla dış mekân buatı ya da yeraltı kablosunda yalıtım kaçağıdır.
- Yük ayırma: Tüm alt devreleri açın, röleyi kurun, devreleri tek tek yükleyin. Röle hangi devrede atıyorsa kaçak orada.
- Nötr-toprak karışması: Alt panoda yanlışlıkla nötrün toprakla köprülenmesi (özellikle TN-S sistemde) sürekli fark akımı üretir ve rölenin en sık atma nedenlerindendir. Pano bağlantısını gözden geçirin; pano içi ayrım ve bara düzeni için elektrik panosu seçimi ve saha uygulaması rehberimize bakabilirsiniz.
- Yanlış dalga tipi: Sürücülü bir devrede A tipi röle takılıysa, sürücü çalışırken DC bileşen röleyi ya kilitler ya da düzensiz açar. Çözüm F ya da B tipine geçmektir.
- Test tuşu ≠ gerçek test: Rölenin üzerindeki T tuşu yalnızca mekanizmanın açtığını gösterir; gerçek açma eşiğini ve süresini ölçmez. Periyodik olarak kaçak akım test cihazıyla açma akımı ve süresi ölçülmelidir.
Röle açmıyorsa
Açmama, atmadan daha tehlikelidir çünkü koruma yok sanılır. Nedenleri: yanlış (yetersiz) dalga tipi seçimi, mekanizma yapışması (yıllarca hiç test edilmemiş röle), yanlış bağlantı (yükün nötrünü röle dışından almak) ya da eşiğin devre için fazla yüksek seçilmiş olması. Kurulumdan sonra ve periyodik olarak gerçek açma testi şarttır.
Standartlar ve pratikte anlamı
- IEC 60364-4-41 (alçak gerilim tesislerinde elektrik çarpmasına karşı koruma): Prizli devrelerde ve son kullanıcı erişimli noktalarda 30 mA ilave korumayı talep eder. Pratikte: priz kolonuna 30 mA takmıyorsanız tesis bu maddeye aykırıdır.
- TS EN 61008 (RCCB — kaçak akım koruma anahtarları) ve TS EN 61009 (RCBO — aşırı akım korumalı kaçak akım anahtarı): Cihazın kendi yapısal ve performans şartlarını tanımlar. Pratikte: etikette bu standart yoksa cihazın açma karakteristiği garanti değildir.
- IEC 62423 / TS EN 62423: A, F ve B tipi rölelerin tanım ve deney şartlarını verir. Pratikte: “B tipi” ibaresi bu standarda göre belgeliyse gerçekten düz DC kaçağı algılar; belgesiz “B benzeri” ürünler algılamayabilir.
Standartların ortak mesajı nettir: eşik can/mal ayrımına göre, dalga tipi ise yükün ürettiği kaçak biçimine göre seçilir. İkisinden birini atlarsanız koruma kâğıt üzerinde kalır.
Tesisiniz için eşik, dalga tipi ve seçicilik kademesini birlikte planlamak isterseniz proje ekibimizle iletişime geçin.
