OG Hücre Seçimi: Metal-Clad, GIS ve RMU Karşılaştırması
Orta Gerilim (OG) tesislerde “hangi hücre tipi?” sorusu, çoğu zaman katalogdan tip seçmekten daha derin bir mühendislik kararıdır. Metal-clad, gaz yalıtımlı (GIS) ve halka şebeke ünitesi (RMU) hücreler; aynı anma gerilimini taşısalar da bakım felsefesi, kısa devre davranışı, ark güvenliği ve alan ihtiyacı bakımından birbirinden ayrışır. Bu yazıda üç tipi tanımlayıp bırakmıyoruz; yer, kısa devre dayanımı, süreklilik ve ark dayanıklılığı ölçütleriyle hangi durumda hangisinin seçileceğini karşılaştırıyoruz.
Kısa tanım şöyle: Metal-clad, kesicinin arabalı (çekmeceli) olduğu, faz-toprak ve fonksiyon bölmelerinin metal perdelerle ayrıldığı tam bölmeli hücredir. GIS (Gas-Insulated Switchgear — Gaz Yalıtımlı Salt Cihazı), aktif parçaların SF6 gazı dolu sızdırmaz bir tank içinde bulunduğu, hava yalıtımına göre çok daha kompakt yapıdır. RMU (Ring Main Unit — Halka Şebeke Ünitesi), dağıtım halkasını besleyen, genelde yük ayırıcı ve sigortalı/kesicili çıkışlardan oluşan kompakt ünitedir. Buradan sonrası seçim mühendisliğidir.
Seçimi belirleyen dört kriter
Hücre tipini isimlerine göre değil, dört fiziksel/işletme kriterine göre seçmek gerekir:
- Yer (alan ve hacim): Şehir içi bir indirici merkezde metrekare pahalıysa GIS öne çıkar; müstakil bir sanayi trafo binasında yer bolsa hava yalıtımlı metal-clad ekonomik kalır.
- Kısa devre dayanımı: Kısa süreli dayanma akımı (Icw) ve tepe akım (Ip) değerleri, hücrenin bağlanacağı baradaki arıza seviyesini karşılamalıdır.
- Bakım ve süreklilik: Bir bölmede çalışırken komşu fonksiyonların enerjili kalıp kalamayacağı, IEC 62271-200’deki servis sürekliliği sınıfı (LSC) ile tanımlanır.
- Ark dayanıklılığı: İç ark arızasında personelin ve tesisin korunma seviyesi, iç ark sınıfı (IAC) ile belgelenir.
Aşağıdaki bölümlerde bu dört kriter üzerinden karşılaştırma yapılmaktadır.

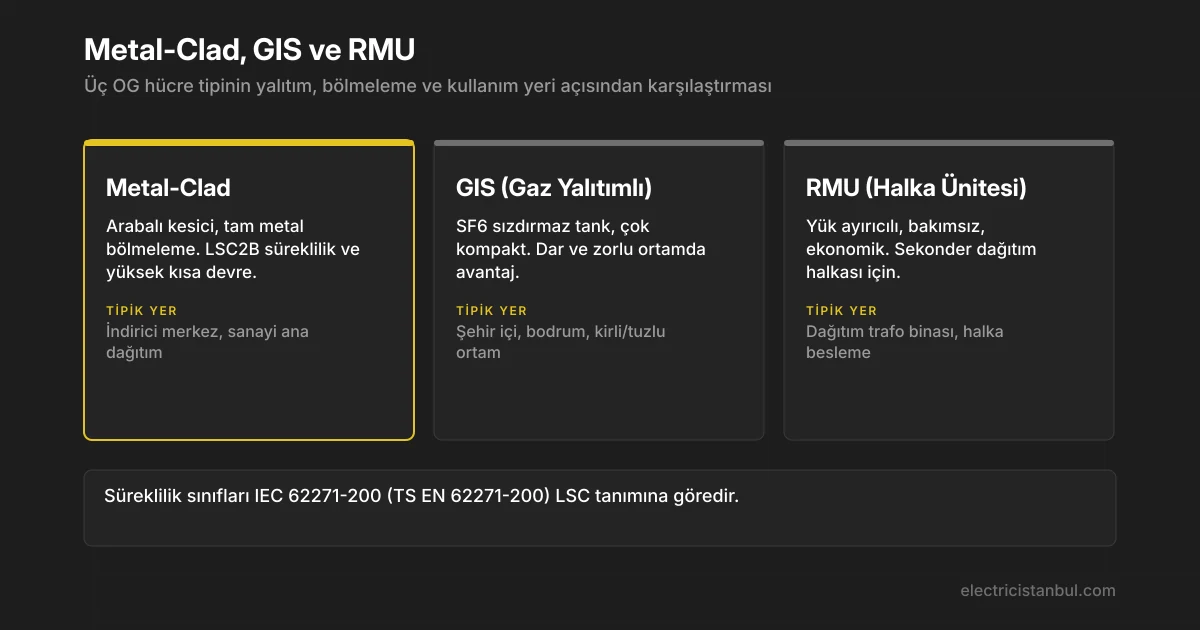

Üç tipin yan yana karşılaştırması
Üç hücre tipi arasındaki temel ayrım, yalıtım ortamı ve bölme mimarisidir. Bu ikisi doğrudan alan ihtiyacını, bakım sürekliliğini ve ark davranışını belirler.
Metal-clad
Kesici arabalıdır; bakım için tümüyle çekilip alınabilir, açık/test/servis konumları arasında güvenli mesafe oluşur. Ana bara, kablo bölmesi ve kesici bölmesi metal perdelerle ayrılmıştır. Bu mimari, IEC 62271-200’deki en yüksek süreklilik sınıfı olan LSC2B ve metalik bölmeleme (partition class PM) ile birlikte gelir: bir çıkış hücresinde bakım yapılırken ana bara ve diğer çıkışlar enerjide kalabilir. Yüksek kısa devre seviyeleri (tipik olarak 25-40 kA sınıfları) ve kritik süreklilik gerektiren indirici merkezlerin, büyük sanayi ana dağıtımlarının doğal seçimidir.
GIS (Gaz Yalıtımlı)
Aktif parçalar SF6 dolu, kapalı basınç sistemi içindedir. Yalıtım mesafeleri gazla küçüldüğü için hücre hacmi hava yalıtımlı eşdeğerine göre belirgin biçimde düşer; şehir içi, bodrum kat, deniz kenarı gibi alanın pahalı veya ortam koşullarının zorlayıcı (nem, tuz, kirlilik) olduğu yerlerde avantaj sağlar. Sızdırmaz gaz bölmesi dış ortamdan etkilenmediği için IP koruma ve kirlilik dayanımı yüksektir. Dezavantaj tarafında SF6, yüksek küresel ısınma potansiyeline (GWP) sahip bir gazdır; gaz izleme, sızıntı yönetimi ve kullanım ömrü sonu bertarafı işletme sorumluluğu getirir. Bu nedenle yeni projelerde alternatif yalıtım gazlı hücreler de değerlendirilmektedir.
RMU (Halka Şebeke Ünitesi)
Dağıtım seviyesinde, iki halka besleme (giriş-çıkış) yük ayırıcısı ve bir trafo koruma çıkışından (sigortalı yük ayırıcı veya kesici) oluşan kompakt bir üründür. Çoğunlukla SF6 veya katı yalıtımlı, sızdırmaz bir tank içindedir ve bakımsız kabul edilir. Metal-clad’e göre süreklilik sınıfı ve bölmeleme daha zayıftır (tipik LSC1 veya sınırlı LSC2); ancak halka mimarisi sayesinde bir noktadaki arızada besleme diğer yönden devam ettirilebilir. Dağıtım trafo binalarının, sekonder dağıtım noktalarının ekonomik ve yer tutmayan çözümüdür.
Kısa devre dayanımı: katalog değeri ile gerçek arıza
Hücre seçiminde en sık atlanan konu, kısa süreli dayanma akımının (Icw) doğru okunmasıdır. Katalogda “20 kA / 1 s” yazması, hücrenin 1 saniye boyunca 20 kA’yı termal olarak taşıyabileceği anlamına gelir. Koruma sisteminizin açma süresi farklıysa, izin verilen akım da değişir çünkü termal zorlanma I²t sabitiyle yürür.
Ayrıca dinamik (mekanik) zorlanma ayrı bir kriterdir: kısa devrenin ilk yarım periyodundaki tepe akım (Ip), baraları ve mesnetleri mekanik olarak zorlar. IEC’ye göre 50 Hz sistemlerde tepe çarpanı genellikle 2,5 alınır.

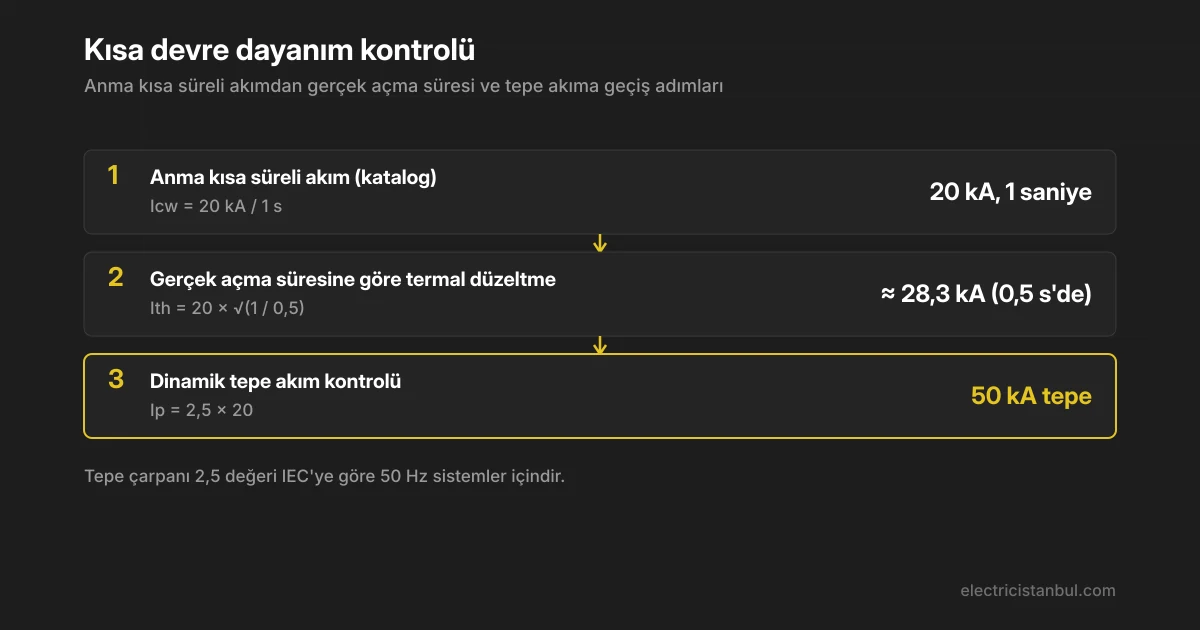

Aşağıdaki hesap merdiveni, 20 kA / 1 s anma değerli bir hücrenin 0,5 s’lik gerçek açma süresinde neye izin verdiğini ve tepe akım gereksinimini göstermektedir.
Ark dayanıklılığı (IAC): can güvenliğinin belgesi
İç ark, hücre içinde faz-faz veya faz-toprak bir kısa devre yayı oluşmasıdır; saniyenin altında basınç ve sıcaklık dalgası üretir. IEC 62271-200 buna karşı İç Ark Sınıflandırması (IAC) tanımlar. Etiketteki IAC AFLR 20 kA 1 s ifadesi şöyle okunur:
- A: yetkili personelin erişimine göre test edilmiş (accessibility type A),
- F/L/R: korunan yüzler — F ön (front), L yan (lateral), R arka (rear),
- 20 kA 1 s: arkın hangi akım ve sürede sınandığı.
Pratikte anlamı: bir iç ark olursa, hücre basınç bacası (basınç tahliye kanalı) ile enerjiyi kontrollü şekilde yukarı/dışarı atar, operatörün durduğu ön yüzden kızgın gaz püskürmez. Metal-clad hücrelerde tam bölmeleme sayesinde ark tek bölmede sınırlanır; GIS’te ark zaten sızdırmaz metal tank içinde kalır (dış ortama açık ark riski çok düşüktür); RMU’da ise IAC sınıfı ürüne göre değişir, bu yüzden dağıtım binalarında da IAC belgeli ürün seçilmelidir. Basınç tahliye kanalının yönü ve kablo binasının tavan yüksekliği, IAC belgesinin geçerli olması için proje aşamasında mutlaka doğrulanmalıdır — çoğu saha hatası buradan çıkar.
Standart tarafı: IEC 62271-200 ne diyor
Üç tipin de bağlı olduğu temel standart IEC 62271-200 (Türkçe karşılığı TS EN 62271-200): 1 kV ile 52 kV arası metal muhafazalı AC salt cihazları kapsar. Bu standardın pratikte iş yapan üç sınıflandırması vardır:
- LSC (Loss of Service Continuity — servis sürekliliği sınıfı): LSC1’de bir bölmeye erişmek için komşu bölmenin de enerjisiz bırakılması gerekebilir; LSC2B‘de ise kablo ve kesici bölmesine erişilirken ana bara ve diğer çıkışlar enerjide kalır. Kesintisiz işletme isteyen tesis LSC2B ister.
- Partition Class (bölmeleme sınıfı): PM metalik bölmeleme (metal perdeler, topraklanabilir), PI yalıtkan bölmelemedir. Metal-clad tanımı gereği PM’dir.
- IAC (iç ark sınıfı): yukarıda açıklandı; kişi güvenliğini belgeler.
Kesicilerin kendisi ayrıca IEC 62271-100 (yüksek gerilim AC devre kesicileri) ve ortak kurallar için IEC 62271-1 kapsamındadır. Şartname yazarken “OG hücre, IEC 62271-200 uyumlu” demek yeterli değildir; LSC sınıfı, partition class ve IAC değeri sayısal olarak şartnameye girmelidir. Aksi halde tedarikçi en düşük sınıfı teklif eder ve teknik olarak “standarda uygun” kalır.
Güç sisteminin arıza seviyesi ve topraklama düzeni, hücre seçiminden önce netleşmelidir; bu konuda OG tesislerde topraklama ve nötr noktası uygulamalarını ele aldığımız yazıya göz atmanızı öneririz.
Karar akışı: hangi kriter neyi eler
Seçim sırası genelde şöyle işler:
- Arıza seviyesini belirleyin. Baradaki kısa devre akımı, hücrenin Icw ve Ip değerini alttan sınırlar. 40 kA sınıfı bir ihtiyaçta RMU çoğu zaman elenir.
- Süreklilik ihtiyacını sorun. Bakım sırasında hattın enerjide kalması şartsa LSC2B → metal-clad.
- Alanı ölçün. Yer dar ve pahalıysa GIS; bol ve ekonomikse hava yalıtımlı metal-clad.
- İşletme kapasitesini değerlendirin. SF6 gaz yönetimi yapamayacak bir işletme için bakımsız RMU veya alternatif yalıtımlı ürün mantıklıdır.

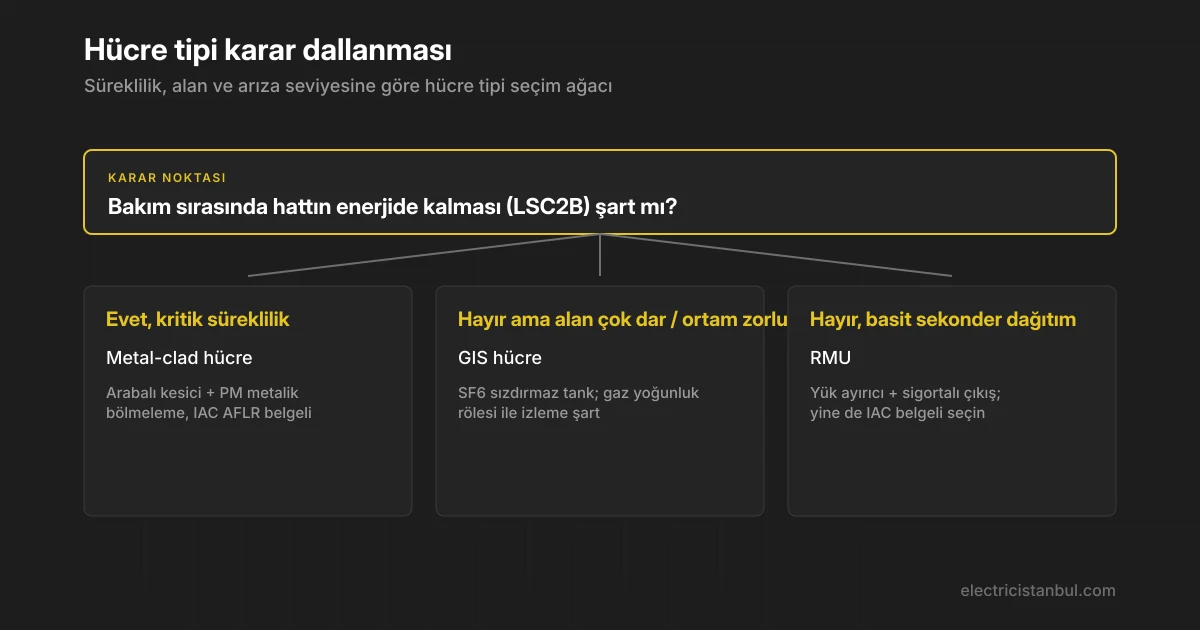

Aşağıdaki karar ağacı, bu akışın en kritik dallanmasını özetlemektedir.
Sahada sık yapılan hatalar
- IAC sınıfını yazıp basınç kanalını unutmak: Hücre IAC AFLR belgeli olsa da, bina tavanı alçaksa veya tahliye kanalı yoksa iç ark enerjisi güvenli atılamaz. Belge, montaj koşulu sağlanmazsa geçersizdir.
- Icw’yi açma süresinden bağımsız okumak: Koruma koordinasyonu yavaşsa (örneğin selektivite için gecikmeli açma), “1 s” değeri yetmeyebilir; termal zorlanma süreyle artar.
- RMU’yu her yere koymak: Ekonomik diye kritik süreklilik gereken ana dağıtıma RMU koymak, ileride bakım kesintisi ve genişleme kısıtı olarak geri döner.
- GIS’te gaz izlemeyi ihmal etmek: Basınç/yoğunluk göstergesi olmayan ya da izlenmeyen bir GIS, yalıtım güvencesini yitirir. Yoğunluk rölesi alarm ve kilitleme fonksiyonuyla devreye alınmalıdır.
- Genişleme payı bırakmamak: Metal-clad ve modüler GIS sistemlerinde ilerideki çıkış hücreleri için bara uzatma payı planlanmazsa, büyüme aşamasında tüm pano yenilenmek zorunda kalır.
Hücre besleme trafosunun anma gücü ve kısa devre empedansı, bara arıza seviyesini doğrudan belirler; doğru Icw seçimi için OG/AG dağıtım trafosu seçimi yazımızdaki empedans ve kısa devre bölümünü de değerlendirmenizi öneririz.
Özet
Metal-clad, GIS ve RMU aynı işi yapan üç “kutu” değildir; süreklilik, kısa devre, alan ve bakım ekseninde farklı noktalarda konumlanır. Kritik süreklilik ve yüksek kısa devre → metal-clad (LSC2B, PM). Dar alan ve zorlu ortam → GIS. Ekonomik sekonder dağıtım halkası → RMU. Her üçünde de şartnameye Icw/Ip, LSC sınıfı, partition class ve IAC değerini sayısal yazmak, sonradan telafisi pahalı olan seçim hatalarını baştan önler.
