Sigorta Kutusu Çeşitleri Nelerdir?

Elektrik tesisatlarının en temel güvenlik ve dağıtım elemanlarından biri sigorta kutusudur. Alçak gerilim (AG) sistemlerinde elektrik enerjisini alt devrelere güvenli şekilde dağıtan, aşırı akım ve kısa devre durumlarında korumayı sağlayan bu küçük sigorta panoları, hem konutlarda hem de ticari ve endüstriyel tesislerde vazgeçilmezdir.

Bu yazımızda sigorta kutusu nedir, neden kullanıldığını, çeşitlerini, nasıl seçileceğini ve içinde hangi tip elektrik sigortalarının bulunduğunu saha tecrübesine dayalı, pratik bilgilerle ele alacağız. Doğru sigorta kutusu seçimi, tesisat güvenliğini artırırken gereksiz arızaları ve maliyetleri de önler.

Sigorta Kutusu Nedir?

Sigorta kutusu (İngilizce Distribution Board / Consumer Unit olarak bilinir), ana besleme hattından gelen elektriği birden fazla alt devreye dağıtan, modüler otomatik sigortalar, kaçak akım röleleri ve diğer koruma elemanlarını barındıran kapalı bir muhafazadır, bir nevi mini bir elektrik panosudur.

Genellikle termoplastik (plastik) veya metal gövdeli olarak üretilir. İçerisinde ray (DIN ray) sistemi sayesinde otomatik sigortalar, kaçak akım rölesi, klemensler ve ana şalter kolayca monte edilir. IEC 61439 standardına uygun kaliteli sigorta kutuları, IP koruma sınıfı, alev geciktirici malzeme ve iyi ark söndürme özellikleriyle öne çıkar.

Kısaca, sigorta kutusu elektrik enerjisinin kontrollü dağılımını sağlar ve olası arızalarda devreyi hızla izole ederek yangın riskini minimize eder.

Sigorta Kutusu Neden Kullanılır?

Sigorta kutusu kullanımının başlıca nedenleri şunlardır:

• Güvenlik: Aşırı yük, kısa devre ve toprak kaçaklarına karşı koruma sağlar.
• Dağıtım Kolaylığı: Tek bir besleme noktasından birden fazla devreyi (aydınlatma, priz, mutfak, klima vb.) yönetir.
• Kolay Bakım ve Müdahale: Otomatik sigortalar attığında sadece ilgili mandal kaldırılarak devre tekrar çalıştırılabilir.
• Selektivite ve Koordinasyon: Üstteki ana şalter ile alt devre sigortaları arasında uyumlu çalışma imkanı sunar.
• Estetik ve Düzen: Dağınık kabloları toplayarak düzenli bir tesisat görünümü yaratır.

Özellikle yeni binalarda ve renovasyon projelerinde kaliteli bir sigorta kutusu, hem elektrik tesisat yönetmeliklerine uyumu hem de uzun vadeli güvenliği garanti eder.

Sigorta Kutusu Çeşitleri Nelerdir?

Sigorta kutuları kullanım yerine, montaj tipine ve kapasitesine göre çeşitlenir. En yaygın sınıflandırmalar şöyle:

1. Montaj Tipine Göre:

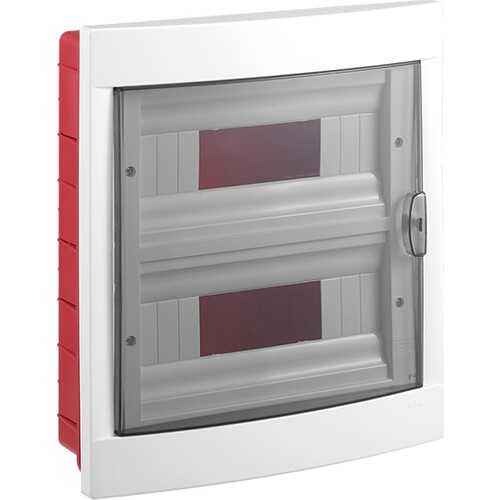

• Sıva Altı (Gömme) Sigorta Kutusu: Duvar içerisine gömülerek monte edilir. Daha estetik görünüm sağlar, yeni inşaatlarda tercih edilir. Opak veya şeffaf kapaklı modelleri vardır.

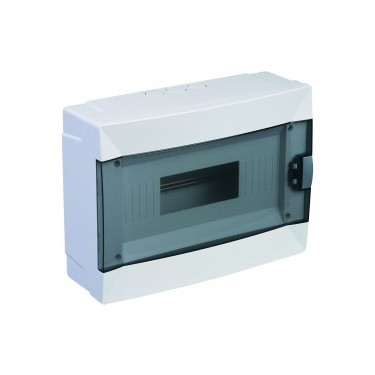

• Sıva Üstü (Yüzey) Sigorta Kutusu: Duvar dışına vidalanarak monte edilir. Tadilat ve mevcut binalarda kolay uygulama imkanı sunar.

2. Malzeme Tipine Göre:

• Plastik (Termoplastik) Sigorta Kutuları: Hafif, korozyona dayanıklı ve uygun maliyetli. Konut ve küçük ticari uygulamalar için idealdir (örneğin Schneider Resi9 serisi).
• Metal Sigorta Kutuları: Daha yüksek mekanik dayanım ve yangın dayanımı sağlar. Endüstriyel tesislerde ve yüksek güç gerektiren yerlerde kullanılır.

3. Kapasite ve Kullanım Alanına Göre:

• Konut Tipi Sigorta Kutuları: Genellikle 8-24 modüllü, 1P/2P otomatik sigortalar için uygundur.
• Ticari/Ofis Tipi: 24-36 modüllü, daha fazla devre ve kaçak akım rölesi entegrasyonu.
• Endüstriyel Tipi: Yüksek kA kapasiteli, 3P/4P sigortalar, MCCB (kalıp kesiciler) ve kompanzasyon elemanları barındırabilir. Trifaze ve yüksek amperajlı modeller yaygındır.

Ayrıca modül sayısına göre 6’lı, 12’li, 18’li, 24’lü, 36’lı gibi standart boyutlar bulunur. Bazı modeller kilitli kapak, DIN ray ve kablo giriş glandları ile donatılmıştır.

Sigorta Kutusu Nasıl Seçilir?

Sigorta kutusu seçimi proje başarısını doğrudan etkiler. Adım adım pratik seçim kriterleri:

1. Kullanım Alanını Belirleyin: Konut mu, ofis mi, fabrika mı? Buna göre kapasite ve malzeme tipi değişir.
2. Modül Sayısını Hesaplayın: Her devre için (aydınlatma, priz, motor vb.) ayrı otomatik sigorta + kaçak akım rölesi düşünün. Gelecekteki genişletmeyi de hesaba katın (en az %20 yedek modül bırakın).
3. Montaj Tipini Seçin: Yeni inşaat ise sıva altı; tadilat yapılacak ise sıva üstü olabilir.
4. Güç ve Akım Kapasitesini Değerlendirin: Ana besleme amperajı (örneğin 40A, 63A) ve kısa devre akım değeri (kA) uyumlu olsun.
5. Güvenlik Standartları: IP20 veya daha yüksek koruma sınıfı, alev geciktirici malzeme, IEC uyumlu ürünler tercih edin.
6. Ek Özellikler: Şeffaf kapak (kolay izleme), kilit mekanizması, iyi havalandırma ve kablo giriş kolaylığı.

Konutlarda 12-24 modüllü plastik sıva altı kutu + C tipi otomatik sigortalar yeterli olurken, endüstriyel tesislerde metal gövdeli ve yüksek kesme kapasitesine (kA’lı )dayanıklı kutular şarttır.

Sigorta Kutusunda Hangi Tip Elektrik Sigortası Bulunur?

Sigorta kutularında en sık kullanılan sigorta tipi otomatik sigortalar (MCB)’dır. Bunların yanı sıra şu elemanlar yer alır:

• B Tipi Otomatik Sigorta: Aydınlatma ve priz hatları gibi düşük kalkış akımlı devrelerde.
• C Tipi Otomatik Sigorta: Klima, buzdolabı, pompa gibi motorlu yüklerde (en yaygın kullanılan tip).
• D Tipi Otomatik Sigorta: Yüksek inrush akımlı yükler (büyük motor, trafo) için.
• Kaçak Akım Rölesi (RCCB): 30 mA hassasiyetli, can güvenliği için zorunlu.
• Ana Şalter veya MCCB: Yüksek güçte ana kesici görevi görür.
• Klemens ve Topraklama Barası: Düzenli bağlantı için.

Konut sigorta kutularında genellikle tek kutuplu veya iki kutuplu C tipi otomatik sigortalar + 30 mA kaçak akım rölesi kombinasyonu standarttır. Endüstriyel kutularda ise trifaze ve 4 kutuplu modeller ve selektiviteye uygun üst kademe koruma elemanları bulunur.

Sigorta Kutusu İle İlgili Sıkça Sorulan Sorular

Sigorta kutusu sıva altı mı yoksa sıva üstü mü daha iyidir?

Yeni inşaatlarda estetik açısından sıva altı tercih edilir. Tadilat ve hızlı montaj gereken yerlerde ise sıva üstü daha pratiktir. Her ikisi de doğru uygulandığında aynı güvenliği sağlar.

Konut için kaç modüllü sigorta kutusu yeterlidir?

Orta büyüklükteki bir daire için 12-24 modül genellikle yeterlidir. Mutfak, banyo ve klima gibi ayrı devreleri düşünerek %20 yedek kapasite bırakın.

Sigorta kutusu metal mi yoksa plastik mi olmalı?

Konut ve ofislerde kaliteli plastik modeller yeterlidir. Endüstriyel tesislerde veya yüksek darbe riski olan yerlerde metal kutular daha dayanıklıdır.

Sigorta kutusunda kaçak akım rölesi zorunlu mudur?

Evet, özellikle ıslak hacimler (banyo, mutfak) ve priz devrelerinde 30 mA’lık kaçak akım rölesi can ve mal güvenliği için zorunludur.

Sigorta kutusu seçerken amper değeri neye göre belirlenir?

Ana besleme hattınızın kontrat gücüne ve toplam yüke göre. Örneğin 100 m²’lik bir konut için 40-63A ana şalterli kutu genellikle yeterli olur.
