Bir pano çıkışında ölçüm alırken direnç köprüsü 10 Ω okur, ama motor kalkışında hattaki gerilim düşümü hesabınızı tutmaz. Sebebi çoğu zaman şudur: alternatif akımda (AC) akıma karşı koyan tek şey direnç değildir. Bobinin ve kondansatörün frekansa bağlı katkısı da işin içine girer. İşte bu toplam engelin adı empedanstır ve doğru hesaplanmadığında kısa devre akımından koruma koordinasyonuna kadar her şey kayar.

Bu yazıda empedansı önce kısaca tanımlayıp hemen hesaba geçiyoruz: seri RLC devresinde Z, faz açısı ve akım; paralel RL devresinde neden empedansların değil akımların toplandığı; ve rezonansta empedansın nasıl davrandığı. Sonunda da sahada empedansın nerede karşınıza çıktığını ve en sık yapılan hesap hatalarını topluyoruz.

Empedans nedir, dirençten farkı ne?

Empedans, alternatif akım devresinde akıma gösterilen toplam engeldir ve birimi ohm (Ω) olarak dirençle aynıdır. Farkı şudur: direnç enerjiyi ısıya çevirerek harcar ve frekanstan bağımsızdır; reaktans ise enerjiyi manyetik ya da elektrik alanında depolayıp geri verir, üstelik frekansa bağlıdır.

Empedans iki bileşenden oluşur:

• Direnç (R): Akımla gerilimi aynı fazda tutan, saf enerji harcayan bileşen.
• Reaktans (X): Akımla gerilim arasına faz farkı sokan bileşen. Endüktif reaktans (X_L) akımı geriletir, kapasitif reaktans (X_C) öne çeker.

Mühendislikte empedans kompleks bir sayı olarak yazılır (elektrikte akımın simgesi i olduğu için sanal birim j ile gösterilir):

Z = R + jX

Burada X = X_L − X_C net reaktanstır. Bu kompleks ifadenin büyüklüğü, yani akımı belirleyen sayı şudur:

|Z| = √(R² + X²)

Faz açısı ise gerilim ile akım arasındaki gecikmeyi verir:

φ = arctan(X / R)

Reaktansın kendisini (X_L = 2·π·f·L ve X_C = 1 / (2·π·f·C)) burada yeniden türetmiyoruz; frekansla nasıl değiştiğini ve reaktif güçle bağını endüktif ve kapasitif reaktans hesabı yazımızda ayrıntılı işledik. Bu yazıda X_L ve X_C değerlerini verilmiş kabul edip empedansı kuruyoruz.

Empedans üçgeni: R, X ve Z aynı çizimde

Empedansı anlamanın en pratik yolu bir dik üçgen çizmektir. Yatay kenar direnç R, dikey kenar net reaktans X, hipotenüs ise empedans |Z|’dir. Reaktans endüktif baskınsa (X_L > X_C) dikey kenar yukarı, kapasitif baskınsa aşağı gider.

Bu üçgen üç işi aynı anda görür:

• Hipotenüs uzunluğu |Z| = √(R² + X²) akımı belirler (I = U / |Z|).
• Yatay kenar ile hipotenüs arasındaki açı faz açısı φ’dir.
• cos φ = R / |Z| ilişkisi doğrudan güç faktörünü verir.

Bu yüzden empedans üçgeni, güç üçgeniyle (aktif, reaktif, görünür güç) benzer, yani oransal bir geometriye sahiptir: R, X ve |Z| kenarları I² ile çarpılınca sırasıyla aktif, reaktif ve görünür güç kenarları elde edilir. Reaktif gücün kompanzasyonla nasıl düzeltildiğini reaktif güç kompanzasyonu yazımızda ele aldık; burada odağımız empedansın kendisi.

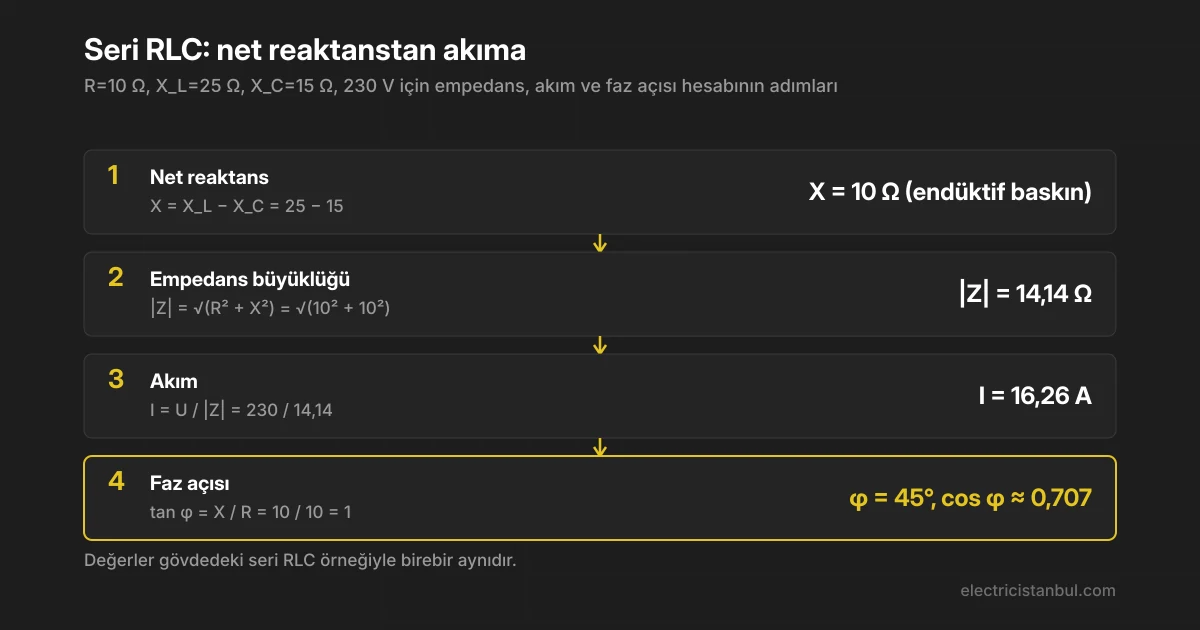

Seri RLC devresinde Z, faz açısı ve akım

Seri bağlı bir devrede R, X_L ve X_C aynı akımı taşır. Bu yüzden önce net reaktansı buluruz, sonra empedansı. Şu değerlerle çalışalım: R = 10 Ω, X_L = 25 Ω, X_C = 15 Ω, besleme 230 V.

Adım 1 — Net reaktans: Endüktif ve kapasitif reaktans birbirine zıt yönde çalışır, bu yüzden çıkarılır:

X = X_L − X_C = 25 − 15 = 10 Ω

Sonuç pozitif çıktı; yani devre endüktif karakterde, akım gerilimin gerisinde kalır.

Adım 2 — Empedans büyüklüğü: Direnç ve net reaktans dik açılı olduğu için doğrudan toplanmaz, vektörel toplanır:

|Z| = √(R² + X²) = √(10² + 10²) = √200 = 14,14 Ω

Dikkat: 10 + 10 = 20 Ω değildir. R ile X’i aritmetik toplamak en yaygın hatadır ve burada empedansı %41 fazla gösterirdi.

Adım 3 — Akım: Ohm yasasının AC karşılığı:

I = U / |Z| = 230 / 14,14 = 16,26 A

Adım 4 — Faz açısı: tan φ = X / R = 10 / 10 = 1 olduğundan φ = 45°. Yani akım gerilimin 45° gerisindedir ve güç faktörü cos 45° ≈ 0,707’dir. Bu, hattaki görünür gücün ancak %70,7’sinin aktif iş yaptığı anlamına gelir.

Paralel RL: empedanslar toplanmaz, akımlar toplanır

Paralel devrede en sık yapılan hata, seri mantığını buraya taşımaktır. Paralelde R ve X_L üzerine aynı gerilim binerken farklı akımlar akar. Bu yüzden empedansları değil, kolların akımlarını vektörel toplarız.

Değerler: R = 30 Ω, X_L = 40 Ω, U = 120 V.

Adım 1 — Kol akımları:

• Direnç kolu: I_R = 120 / 30 = 4 A (gerilimle aynı fazda)
• Endüktif kol: I_L = 120 / 40 = 3 A (gerilimin 90° gerisinde)

Adım 2 — Toplam akım: İki akım 90° faz farklı olduğu için dik üçgenle toplanır:

I = √(I_R² + I_L²) = √(4² + 3²) = √25 = 5 A

Adım 3 — Eşdeğer empedans: Toplam akımdan geriye giderek buluruz:

|Z| = U / I = 120 / 5 = 24 Ω

Burada kritik nokta şudur: 30 Ω ile 40 Ω’u ne toplarsanız (70 Ω) ne de basit paralel bağlantı formülüyle (17,14 Ω) doğru sonuç çıkar. Paralel empedansta doğru yol, akımları vektörel toplayıp gerilime bölmektir. Sonuç 24 Ω, her iki koldan da küçüktür; paralel bağlantı empedansı düşürür, akımı artırır.

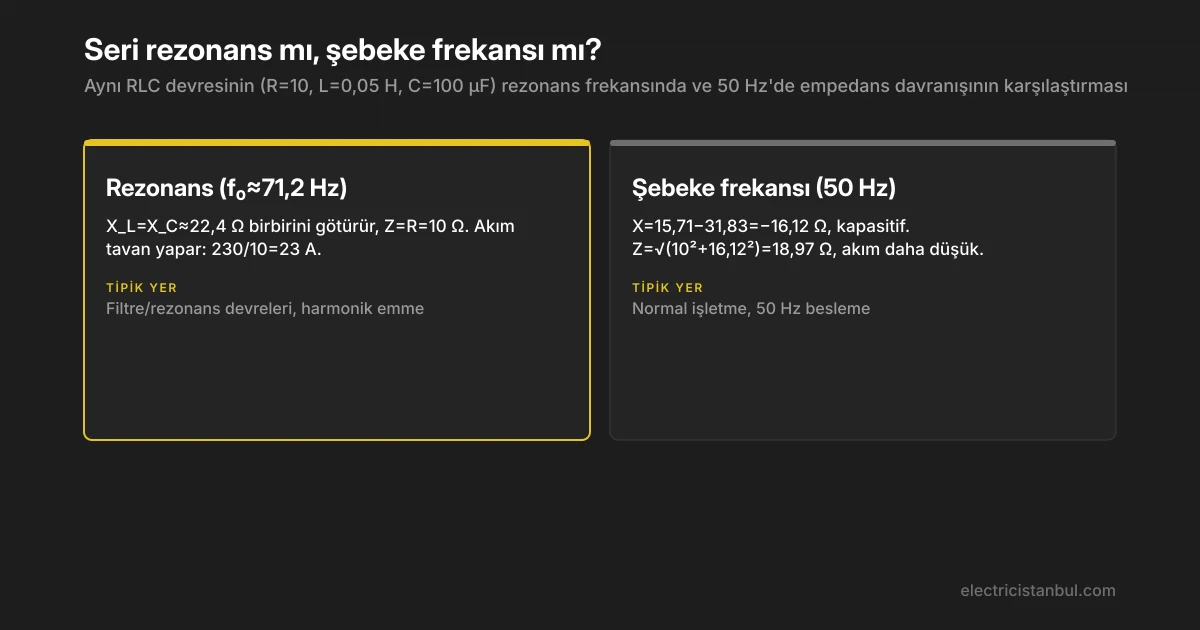

Rezonans: empedansın kimlik değiştirdiği frekans

Seri bir RLC devrede frekansı değiştirdikçe X_L artar, X_C azalır. Bir frekansta ikisi eşitlenir; işte bu rezonans frekansıdır ve net reaktans sıfırlanır. Değerler: R = 10 Ω, L = 0,05 H, C = 100 µF.

Rezonans frekansı:

f₀ = 1 / (2π·√(L·C)) = 1 / (2π·√(0,05 × 0,0001)) ≈ 71,2 Hz

Burada µF’yi F’ye çevirmek şarttır: 100 µF = 0,0001 F. Bunu atlamak en can yakan birim hatasıdır.

Rezonansta ne olur: f₀ = 71,2 Hz’de X_L = X_C ≈ 22,4 Ω olur ve birbirini götürür. Geriye yalnız direnç kalır:

|Z| = R = 10 Ω

Bu empedans devrenin alabileceği en küçük değerdir. 230 V için akım tavan yapar:

I = 230 / 10 = 23 A

Peki şebeke frekansında (50 Hz)? Aynı devre 50 Hz’de rezonansta değildir. Reaktanslar 50 Hz’e göre X_L = 15,71 Ω, X_C = 31,83 Ω olur, net reaktans:

X = 15,71 − 31,83 = −16,12 Ω

İşaret negatif, yani 50 Hz’de devre kapasitif karakterdedir. Empedans:

|Z| = √(10² + 16,12²) = √(100 + 259,85) = 18,97 Ω

Aynı devrenin empedansı frekansa göre 10 Ω ile 18,97 Ω arasında gezindi. Bu, “frekansı sabit alma” hatasının neden tehlikeli olduğunu gösterir: harmonik akımlar (150 Hz, 250 Hz…) devreyi başka bir rezonans noktasına sürükleyebilir.

Seri ile paralel rezonansın zıtlığı: Seri rezonansta empedans minimum, akım maksimumdur (gerilim yükseltici davranır). Paralel rezonansta ise tam tersi: empedans maksimum, kaynaktan çekilen akım minimumdur. Bu ayrım harmonik filtre tasarımının belkemiğidir; pasif filtrenin hangi frekansta emici (seri) hangi frekansta engelleyici (paralel) davrandığını bu belirler. Konuyu harmonik filtre seçimi yazımızda ayrıntılandırdık.

Empedans sahada nerede karşınıza çıkar?

Empedans bir tahta üzerindeki soyut kavram değil; her proje kararında bir yerde saklıdır:

• Kablo ve hat empedansı: Her iletken R + jX ile modellenir. Bu empedans hem normal işletmedeki gerilim düşümünü hem de arıza anındaki kısa devre akımını belirler. Uzun hatlarda X, R’nin önüne geçebilir; sadece dirence bakan gerilim düşümü hesabı yanıltır.
• Trafo kısa devre empedansı (u_k): Trafonun etiketindeki yüzde değer aslında empedanstır. Kısa devre akımını ve paralel trafoların yük paylaşımını doğrudan bu belirler. Trafonun eşdeğer devresini ve parametrelerini trafo parametreleri ve eşdeğer devresi yazımızda inceledik.
• Motor empedansı: Kalkış anında motorun empedansı düşüktür, bu yüzden yol alma akımı anma akımının katlarına çıkar. Koruma ayarları bu empedans değişimini hesaba katmalıdır.
• Kondansatör ve reaktör: Kompanzasyon kondansatörleri kapasitif empedans, reaktörler endüktif empedans getirir. Yanlış boyutlandırıldığında şebekedeki harmoniklerle istenmeyen bir rezonans noktası oluşturabilirler.

Bu maddelerde kesin sayılar projeye göre değişir; buradaki amaç empedansın hangi büyüklükleri sürüklediğini kavramsal olarak bağlamaktır.

En sık yapılan dört hesap hatası

1. R ile X’i aritmetik toplamak. Empedans her zaman vektörel toplanır: |Z| = √(R² + X²). Seri RLC örneğimizde 10 + 10 = 20 yerine doğru sonuç 14,14 Ω idi. Bu hata empedansı sistematik olarak yüksek gösterir.
2. Paralelde empedansları toplamak. Paralel kollarda gerilim ortaktır, akımlar farklıdır. Akımları vektörel toplayıp gerilime bölmek gerekir; empedansları doğrudan toplamak fiziksel olarak anlamsızdır.
3. Mikrofarad’ı farad’a çevirmeyi unutmak. 100 µF, rezonans formülüne 0,0001 F olarak girmelidir. Bu çevrimi atlamak f₀’ı milyonlarca kat kaydırır.
4. Frekansı sabit varsaymak. Reaktans frekansla değişir. 50 Hz’de kapasitif görünen bir devre 71,2 Hz’de rezonansa, 250 Hz harmoniğinde bambaşka bir empedansa sahip olur. Harmoniklerin baskın olduğu tesislerde tek frekans üzerinden yapılan empedans hesabı gerçeği yansıtmaz.

Empedansı doğru kurmak, aslında bir güvenlik ve verimlilik meselesidir: kısa devre koordinasyonundan gerilim düşümüne, kompanzasyondan harmonik yönetimine kadar zincirin ilk halkasıdır. R, X ve Z’yi ayrı ayrı gördüğünüz sürece geri kalanı sadece geometriden ibarettir.
