Bir tekstil fabrikasında kompanzasyon kondansatörleri sürekli patlıyordu. Panoda ölçüm yapıldığında akım toplam harmonik bozulması (THDi) %38 çıktı; sürücülerin (frekans invertörlerinin) beslediği motorlar 5. ve 7. harmonik pompalıyordu. Kondansatörler bu harmoniklerle rezonansa girip aşırı akım çekiyordu. Çözüm daha büyük kondansatör değil, doğru harmonik filtre seçimiydi.

Harmonik filtre, şebekeye doğrusal olmayan yükler (sürücüler, doğrultucular, UPS, LED sürücüleri) tarafından enjekte edilen harmonik akımları yutan ya da bloke eden bir düzenektir. Ama “filtre alalım” demek yetmez: pasif akort filtre, aktif filtre ve hibrit çözümler tamamen farklı problemleri çözer. Bu yazıda seçimi ölçüme dayandırıyoruz, aktif filtrenin anma akımını hesaplıyoruz ve bağlantı topolojisini oturtuyoruz. Orta gerilim tarafındaki akort reaktörü tartışması için şönt reaktör mü harmonik filtre reaktörü mü karşılaştırmasına bakabilirsiniz; burada alçak gerilim (AG) tarafına ve genel filtre seçim çerçevesine odaklanıyoruz.

Filtre kararı ölçümle başlar, katalogla değil

Harmonik filtre seçmeden önce sahada üç şey bilinmelidir: hangi harmonik mertebeleri baskın, bu harmoniklerin genlikleri (amper cinsinden) ne kadar, ve yükün karakteri sabit mi yoksa değişken mi. Bu veri bir güç kalitesi analizörüyle en az bir vardiya boyunca kaydedilir.

Neden bir vardiya? Çünkü sürücü ağırlıklı bir tesiste harmonik profili yük ile değişir. Öğle molasında %15 olan THDi, hatlar tam yüke bindiğinde %40’a çıkabilir. Filtreyi ortalama değere göre seçerseniz pik anlarda yetersiz kalır. Ölçüm olmadan yapılan filtre seçimi çoğu zaman ya gereğinden pahalı ya da işe yaramaz çıkar.

Baskın harmonik mertebesini bilmek, pasif filtreyi hangi frekansa akort edeceğinizi belirler. Genlik dağılımını bilmek, aktif filtrenin anma akımını belirler. Yük değişkenliğini bilmek ise pasif ile aktif arasındaki temel kararı verdirir.

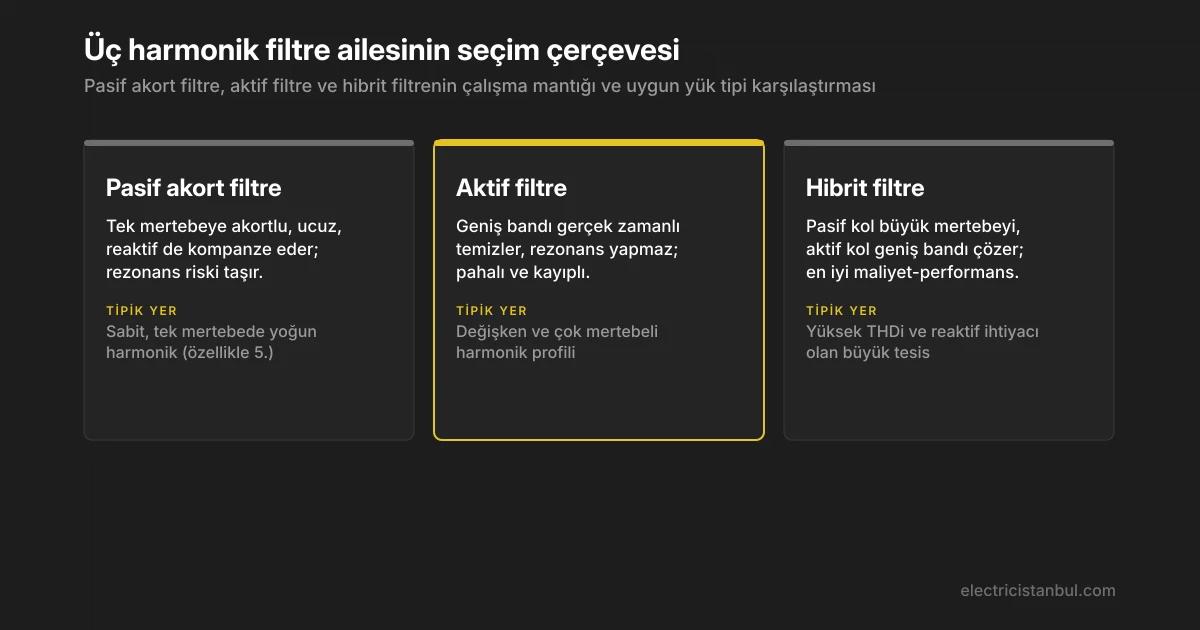

Pasif, aktif, hibrit: hangisi hangi yükte

Üç ailenin çalışma mantığı birbirinden ayrıdır ve seçim kriterleri de öyle.

Pasif akort filtre, belirli bir harmonik frekansına akort edilmiş bobin (reaktör) ve kondansatör serisidir. O frekansta düşük empedans oluşturarak harmonik akıma bir kaçış yolu açar; harmonik akım şebekeye çıkmadan filtre üzerinden döner. Aynı zamanda kondansatör olduğu için reaktif güç kompanzasyonu da yapar. Ucuzdur, dayanıklıdır ve büyük tek-mertebe harmoniklerde (özellikle 5.) çok verimlidir. Zayıf yanı: yalnızca akort edildiği frekansta çalışır, yük değişkense verimi düşer ve şebeke empedansıyla rezonans riski taşır.

Aktif harmonik filtre, yükün çektiği harmonik akımı gerçek zamanlı ölçüp ters fazda akım enjekte ederek harmonikleri sönümler. Güç elektroniği tabanlıdır. Geniş bir mertebe bandını (tipik 2.–50.) aynı anda temizler, yük değiştikçe kendini uyarlar, rezonans yaratmaz. Zayıf yanı: pahalıdır, kayıpları vardır ve anma akımı doğru seçilmezse doygunluğa girer.

Hibrit filtre, pasif kolun büyük mertebeleri (5., 7.) ucuza yutmasını, aktif kolun ise kalan geniş bandı temizlemesini birleştirir. Yüksek THDi’li ve reaktif ihtiyacı da olan büyük tesislerde toplam maliyet-performansı en iyi çözümdür.

Seçimi tek cümleyle özetlersek: harmonik profili sabit ve tek mertebede yoğunsa pasif, değişken ve çok mertebeliyse aktif, ikisi birden varsa hibrit. Reaktif güç cezasını da çözmek istiyorsanız pasif ya da hibrit kolun kondansatör katkısı işinize yarar; sadece reaktif taraf için kompanzasyon türü seçimi yazısındaki sabit/otomatik/statik ayrımı filtre kararınızı tamamlar.

Aktif filtre anma akımını hesaplama

Aktif filtre seçiminde en kritik parametre anma akımıdır (A cinsinden harmonik akım kompanzasyon kapasitesi). Filtre, yükün ürettiği tüm harmonik akımların RMS toplamını enjekte edebilmelidir. Formül:

I_filtre = √(I₅² + I₇² + I₁₁² + I₁₃² + …)

Örnek bir sürücü panosunda ölçülen harmonik akımlar: 5. harmonik 40 A, 7. harmonik 25 A, 11. harmonik 15 A, 13. harmonik 10 A. RMS toplam:

√(40² + 25² + 15² + 10²) = √(1600 + 625 + 225 + 100) = √2550 ≈ 50,5 A

Bu, filtrenin en az 50,5 A harmonik akım basabilmesi gerektiği anlamına gelir. Üzerine gelecekteki yük artışı ve ölçüm belirsizliği için %20 emniyet payı eklenir: 50,5 × 1,2 ≈ 60,6 A. Katalogdaki bir üst standart değere yuvarlanır ve 75 A anma akımlı aktif filtre seçilir.

Bu sayı ne zaman yanıltır? Ölçümü ortalama yükte yaparsanız pik harmoniği kaçırırsınız ve 50,5 A gerçekte 70 A olabilir. Ayrıca aktif filtreler mertebe başına da sınırlıdır; toplam akım yetse bile tek bir mertebe çok baskınsa üretici eğrisi kontrol edilmelidir. RMS toplamı, harmonik akımların rastgele değil aynı yükten geldiği ve tepe eş zamanlılığının hesaba katıldığı varsayımına dayanır.

Bağlantı şeması ve montaj pratiği

Her iki filtre ailesi de topolojik olarak şönt (paralel) bağlanır: filtre, harmonik üreten yükün mümkün olduğunca yakınına, ortak baraya paralel takılır. Amaç harmonik akımı kaynağa yakın yakalayıp ana baraya ve trafoya yayılmasını engellemektir.

Uygulamada dikkat edilecek noktalar:

• Akım trafosu (ölçü trafosu) konumu aktif filtrede kritiktir. Filtrenin ölçtüğü akım, kompanzasyon algoritmasını besler. Yanlış konumlanan akım trafosu filtreyi ya yükü ya da kendi enjeksiyonunu ölçemez hale getirir; filtre salınır ya da hiç devreye girmez. Üretici şemasındaki “besleme tarafı” ya da “yük tarafı” ölçüm konfigürasyonu birebir uygulanmalıdır.
• Filtre kaynağa ne kadar yakınsa o kadar etkilidir. Ana pano yerine, harmonik üreten sürücü grubunun beslendiği tali panoya bağlanan filtre, aynı akımı daha az kayıpla temizler.
• Pasif filtrede kablo ve bara harmonik akımı taşır. Filtre kolundan geçen akım temel akımdan büyük olabilir; iletken kesiti temel akıma değil, harmonik dahil RMS akıma göre seçilir. Aksi halde kablo ısınır.
• Topraklama ve pano içi yerleşim. Aktif filtrenin güç elektroniği yüksek frekanslı anahtarlama yapar; gövde topraklaması ve kablo ekranlaması üretici talimatına göre yapılmazsa çevredeki ölçü devrelerine gürültü biner.
• Havalandırma. Aktif filtre kayıplı bir cihazdır, pano içi sıcaklık anma değerini düşürür. Katalog anma akımı belirli bir ortam sıcaklığına (tipik 40 °C) verilir; daha sıcak panoda kapasite düşürme (derating) uygulanır.

Mevcut bir kompanzasyon panosuna filtre eklerken, kondansatör kademelerinin harmoniklerle rezonansa girmemesi için akort reaktörlü kademeye geçiş de değerlendirilmelidir. Reaktif tarafın hesabı için kompanzasyon panosunda gerekli kVAr’ı hesaplama yazısı ve temel reaktif güç kompanzasyonu ilkeleri tamamlayıcıdır.

Standartlar: IEEE 519 ve IEC 61000 pratikte ne der

Harmonik filtre seçiminin hedefi bir katalog değeri değil, bir uygunluk sınırıdır. İki standart ailesi çerçeveyi belirler:

IEEE 519-2014, ortak bağlantı noktasında (PCC) izin verilen akım ve gerilim bozulma sınırlarını verir. Gerilim tarafında AG için toplam gerilim bozulması %5 ile sınırlıdır; akım tarafındaki sınır (TDD) ise kısa devre oranına bağlıdır. Pratikte bu, filtre performansını “THDi %5 altına indi” diye değil, “ortak bağlantı noktasındaki gerilim bozulması sınır içinde mi” diye ölçmeniz gerektiği anlamına gelir. Zayıf şebekede (düşük kısa devre gücü) aynı harmonik akım daha yüksek gerilim bozulması yaratır; bu yüzden sınırlar akıma değil şebeke sertliğine bağlanmıştır.

IEC 61000-3-2 ve IEC 61000-3-4, cihaz bazında şebekeye enjekte edilebilecek harmonik akım sınırlarını verir (küçük ve büyük ekipmanlar için ayrı). Bir sürücü ya da UPS bu sınırları aşıyorsa, üreticinin dahili filtresi yetmiyor demektir; tesis tarafında ilave harmonik filtre gerekir.

IEC 61000-2-4, endüstriyel tesis içindeki uyumluluk seviyelerini sınıflandırır (Sınıf 1, 2, 3). Hassas elektronik barındıran bir tesis (Sınıf 1) ile ağır sürücü yüklü bir dökümhane (Sınıf 3) aynı harmonik ortamı kaldırmaz. Filtre hedefinizi tesis sınıfına göre belirlemek, gereksiz yere agresif ya da yetersiz filtre seçmenizi önler.

Bu standartların pratik özeti: filtreyi “harmoniği yok etsin” diye değil, “ortak bağlantı noktasını sınır içine soksun” diye boyutlandırın. Sıfır harmonik hedefi hem gereksiz hem de aktif filtreyi doygunluğa götüren bir yanlıştır.

Sık yapılan hatalar

• Ölçüm yapmadan katalogdan filtre seçmek. Baskın mertebe ve genlik bilinmeden ne pasif akort frekansı ne aktif anma akımı doğru belirlenir.
• Kondansatörü büyütüp sorunu çözmeye çalışmak. Filtresiz kondansatör kademesi harmoniklerle rezonansa girip patlar; giriş örneğindeki fabrikanın hatası buydu.
• Aktif filtreyi ana baraya, kaynaktan uzağa bağlamak. Harmonik akım tüm dağıtım yolunu kat eder, kayıp ve ısınma artar.
• Akım trafosu yönünü ters bağlamak. Aktif filtre kompanzasyon yerine harmoniği pompalayabilir.
• Anma akımını emniyet payı bırakmadan seçmek. Yük büyüdüğünde ya da pik anda filtre doygunluğa girer, performansı çöker.
• Pasif filtre kablosunu temel akıma göre boyutlandırmak. Harmonik akım dahil RMS değere göre kesit seçilmezse iletken aşırı ısınır.
