Otomasyon Panosu Tasarımı: PLC, Kumanda Devresi ve Bileşen Seçimi

Otomasyon Panosu Tasarımı: PLC, Kumanda Devresi ve Bileşen Seçimi

Sahada bir makine hattının başında dururken panonun kapağını açtığınızda gördüğünüz düzen, o tesisin ne kadar dertsiz çalışacağını büyük ölçüde belli eder. İçeride güç, kumanda ve otomasyon katmanları birbirine karışmışsa arıza teşhisi kabusa döner; katmanlar ayrılmış, kablolar etiketlenmiş, yedek yer bırakılmışsa bir teknisyen gece yarısı bile hattı üç dakikada ayağa kaldırır. Bu yazı, bir otomasyon panosu projesini sıfırdan kurgularken hangi bileşeni neden seçtiğinizi, 24 V DC güç kaynağını nasıl boyutlandırdığınızı ve hangi standartların pratikte ne dediğini anlatıyor.

Otomasyon panosu ne yapar: güç, kumanda ve otomasyon katmanları

Bir otomasyon panosu üç işi aynı gövde içinde toplar. Güç katmanı şebekeden gelen enerjiyi alır, korur ve dağıtır: giriş şalteri, sigortalar, kontaktörler, motor sürücüleri bu katmandadır. Kumanda katmanı cihazları anahtarlar ve besler: kumanda trafosu ya da 24 V DC güç kaynağı, röleler, buton ve sinyal lambaları. Otomasyon katmanı ise beyni barındırır: programlanabilir denetleyici (PLC), giriş/çıkış (I/O) modülleri, operatör paneli (HMI) ve haberleşme donanımı.

Bu üç katmanı fiziksel olarak da ayırmak, hem EMC (elektromanyetik uyumluluk) hem de bakım açısından ilk kuraldır. Güç katmanının ürettiği anahtarlama gürültüsü, otomasyon katmanının analog sinyallerini bozmasın diye araya mesafe ve ayrım koyarsınız. Panonun mekanik seçimi, IP/IK koruma sınıfı, form ayrımı ve ısı dengesi ayrı bir konudur; bunların ayrıntısını elektrik panosu seçimi ve saha uygulaması rehberimizde ele aldık. Burada odağımız içerideki elektriksel mimari ve bileşen kararları.

Bileşen zinciri: girişten sensöre kadar

Bir otomasyon panosunda enerji ve sinyal, belirli bir sıra izler. Bu zinciri baştan sona kurmadan bileşen seçmek, sonradan tel toplamaya döner.

• Giriş şalteri / ana devre kesici: Panonun tümünü enerjiden ayıran, kısa devre ve aşırı yük koruması sağlayan eleman. Kısa devre dayanımı, besleme noktasının prospektif kısa devre akımına göre seçilir.
• Kol koruma ve dağıtım: Sürücü, kontaktör, kumanda beslemesi gibi kolların her biri kendi koruma cihazıyla ayrılır. Motor kollarında motor koruma şalteri kullanımı için motor koruma şalteri yazımıza bakabilirsiniz.
• Kumanda beslemesi: Ya kumanda trafosuyla 24 V AC ya da anahtarlamalı güç kaynağıyla 24 V DC üretilir. Modern PLC tabanlı panolarda ağırlık 24 V DC’dedir.
• PLC ve I/O modülleri: Sistemin mantığını yürütür. Dijital giriş, dijital çıkış, analog giriş/çıkış modülleri ihtiyaca göre eklenir.
• HMI: Operatörün süreçle konuştuğu ekran.
• Motor sürücüsü (VFD): Değişken hızlı motor uygulamalarında. Sürücü boyutlandırması ayrı bir disiplindir; motor sürücü seçimi rehberimiz bu konuya ayrılmıştır.
• Kontaktör ve röleler: Yük anahtarlama ve ara yüzey. Kontaktör anma akımı ve termik röle ayarı için kontaktör seçimi yazımız doğru başlangıç noktasıdır.
• Emniyet rölesi / güvenlik devresi: Acil durdurma, kapı kilidi, ışık bariyeri gibi güvenlik fonksiyonlarını donanımsal olarak yöneten katman.

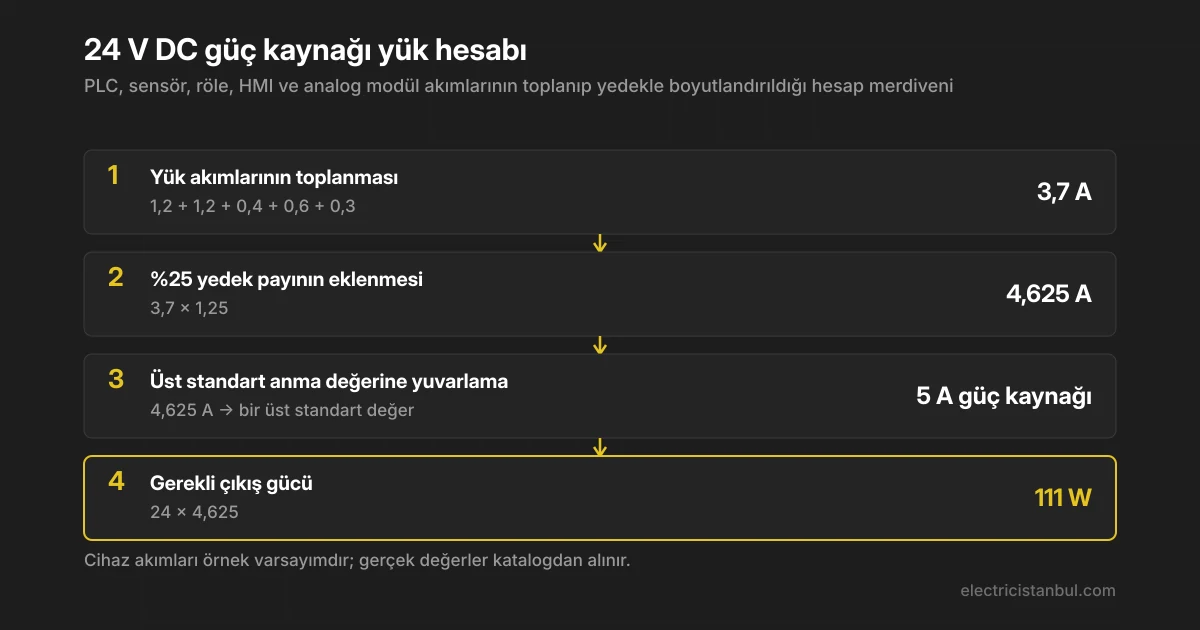

24 V DC güç kaynağı boyutlandırma: sayısal örnek

Otomasyon panolarında en sık atlanan iş, 24 V DC güç kaynağının yetersiz seçilmesidir. Panoya sonradan bir modül ya da birkaç sensör eklendiğinde güç kaynağı zorlanır, gerilim düşer ve PLC ara ara resetlenir. Bu tür bir arızayı sahada teşhis etmek saatler alır. Bu yüzden hesabı baştan yedekli yapmak gerekir.

Aşağıdaki cihaz akımları örnek varsayımdır; gerçek değerler her zaman üreticinin kataloğundan alınır. Tipik bir küçük-orta otomasyon panosunu ele alalım:

• PLC CPU + genişleme modülleri: 1,2 A
• 12 endüktif sensör × 0,1 A = 1,2 A
• 10 röle bobini × 0,04 A = 0,4 A
• HMI: 0,6 A
• Analog modül: 0,3 A

Tüm yüklerin toplamı 1,2 + 1,2 + 0,4 + 0,6 + 0,3 = 3,7 A çıkar. Bu, hiç yedek bırakmadan her şeyin aynı anda tam akım çektiği andaki tüketimdir. Pratikte panoya ileride ekleme yapılacağı ve tüm yükün eşzamanlı çalışacağı varsayılarak %25 yedek eklenir: 3,7 × 1,25 = 4,625 A. Bir üst standart anma değeri olarak 5 A’lik bir güç kaynağı seçilir. Gerekli çıkış gücü ise 24 × 4,625 = 111 W olur; yani en az 120 W sınıfı bir kaynak rahat çalışır.

Bu hesabın kritik noktası, endüktif yüklerin (röle bobini, kontaktör bobini, elektromıknatıslı valf) devreye girerken kısa süreli yüksek akım çekmesidir. Katalog akımı sürekli değeri verir; anlık pik değeri hesaba katmazsanız kaynak koruma moduna girer. Bu yüzden bobin ağırlıklı panolarda %25 yedek bazen yetmez, %30’a çıkılır.

PLC ve I/O seçimi: yedek ve haberleşme

PLC seçiminde tek başına giriş/çıkış sayısı yeterli kriter değildir. Üç şeyi birlikte değerlendirmek gerekir: I/O tipi ve sayısı, çevrim süresi (işlem hızı) ve haberleşme yeteneği.

I/O planlamasında en önemli pratik kural, yedek nokta bırakmaktır. Kullanılan her modülde ve toplam I/O sayısında kabaca %20-30 yedek bırakmak, sonraki revizyonlarda modül tipini değiştirmeden ekleme yapmayı sağlar. Aynı mantık pano içi boş montaj yeri için de geçerlidir; ray üzerinde ve kanal içinde boşluk bırakılmayan panoya bir tek klemens bile eklenemez.

Haberleşme tarafında, panonun üst sistemle (SCADA, başka PLC, sürücü ağı) nasıl konuşacağı en baştan kararlaştırılır. Sürücülerin dijital sinyal yerine haberleşme üzerinden yönetilmesi, kablolamayı ciddi biçimde azaltır ama arıza teşhisini haberleşme diagnostiğine taşır. Bu bir ödünleşmedir; hattın bakım kadrosunun yetkinliğine göre karar verilir.

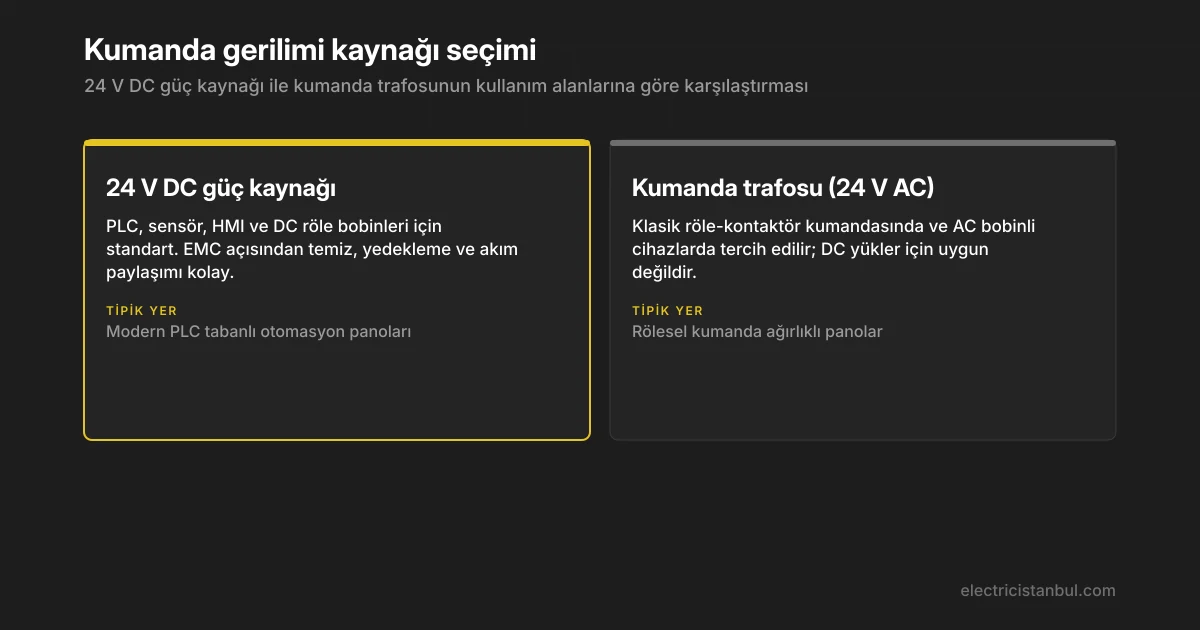

Kumanda beslemesi: 24 V DC mi, kumanda trafosu mu

Kumanda gerilimini 24 V DC anahtarlamalı güç kaynağından mı yoksa kumanda trafosundan 24 V AC olarak mı üreteceğiniz, panonun karakterini belirler. PLC, HMI ve endüktif sensörler zaten DC ile çalıştığı için modern panolarda 24 V DC standarttır. Klasik röle-kontaktör kumandasının ağır bastığı, AC bobinli cihazların yoğun olduğu panolarda ise kumanda trafosu hâlâ yerini korur.

Kablolama, ayırma, EMC ve topraklama

Bir otomasyon panosunun uzun ömrü, büyük ölçüde kablolama disiplininden gelir. Sahada en sık karşılaşılan gürültü kaynaklı arızaların çoğu, güç ve sinyal kablolarının aynı kanalda döşenmesinden çıkar.

• Güç ve sinyal ayrımı: Güç kablosu ile sinyal/analog kablo ayrı kanallarda döşenir. Kesişme zorunluysa 90° açıyla kesiştirilir; böylece manyetik kuplaj en aza iner.
• Ekranlama (shielding): Ekranlı kablolarda ekran topraklama yöntemi sinyal tipine ve EMC koşuluna göre belirlenir. Analog ve yüksek frekanslı sinyallerde ekran topraklaması yanlış yapılırsa toprak döngüsü oluşur ve sinyal daha çok bozulur.
• PE barası (topraklama barası): Panoda tüm koruma iletkenleri tek bir PE barasında toplanır. Gövde topraklamaları, ekran toprakları ve cihaz PE bağlantıları bu bara üzerinden yönetilir. Topraklamanın neden ve nasıl yapıldığına dair ayrıntı için topraklama rehberimizi inceleyebilirsiniz.
• DC ve AC devre kesici ayrımı: AC anma değerli bir devre kesici DC hatta kullanılmaz. DC’de ark, AC’deki gibi sıfır geçişinde kendiliğinden sönmez; bu yüzden 24 V DC dağıtımında DC anma değerli koruma cihazları seçilir.

Emniyet fonksiyonu asla yalnız yazılıma bırakılmaz

Bu, tasarımın en önemli güvenlik kuralıdır: acil durdurma ve emniyet fonksiyonları yalnız PLC yazılımına bağlı bırakılmaz. PLC’nin işlemcisi kilitlenirse ya da program bir istisna durumunda takılırsa, yazılıma bağlı bir acil durdurma çalışmaz. Bu yüzden güvenlik fonksiyonu donanımsal olarak kurulur: emniyet rölesi ya da güvenlik denetleyicisi, acil durdurma butonunu doğrudan yük devresini kesecek biçimde yönetir. PLC bu duruma yalnız bilgi olarak dahil olur, kararın kendisini vermez.

Standartlar ve pratikte ne dedikleri

Otomasyon panosu tasarımı, birbirini tamamlayan birkaç uluslararası standardın kesişiminde yürür. Bunları isim olarak bilmek değil, pratikte ne dayattığını bilmek işinize yarar.

• IEC 61439-1 / -2: Alçak gerilim (AG) anahtarlama ve kontrol düzenlerinin (panoların) genel kurallarını ve güç dağıtım panolarını kapsar. Pratik yansıması şudur: pano bir bütün olarak tasarım doğrulaması ve teslim öncesi rutin test gerektirir. Yani panoyu yalnız montajlayıp bırakamazsınız; sıcaklık artışı, yalıtım, kısa devre dayanımı gibi başlıkların doğrulanmış olması beklenir.
• IEC 60204-1: Makinelerin elektrik donanımının güvenlik ve kumanda gerekliliklerini tanımlar. Acil durdurma, güvenlik devresi ve donanımsal koruma mantığı bu standardın kapsamındadır. Yukarıda anlattığımız “emniyet yalnız yazılıma bırakılmaz” kuralı buradan gelir.
• IEC 60529: IP koruma sınıflarını (katı cisim ve su girişine karşı koruma) tanımlar. Panonun bulunduğu ortama uygun IP sınıfı bu standarda göre belirlenir.
• IEC 61131-2: Programlanabilir denetleyici (PLC) donanımının gereksinimlerini ve testlerini kapsar. Seçtiğiniz PLC’nin elektriksel ve çevresel dayanımının bu standarda göre beyan edilmiş olması, endüstriyel ortamda güvenilir çalışmasının ön koşuludur.

Devreye alma kontrol listesi

Pano sahaya çıkmadan önce şu başlıkların işaretlenmesi, ilk enerji verme anındaki sürprizleri büyük ölçüde keser:

1. Tüm koruma cihazlarının anma akımı ve kısa devre dayanımı proje değerleriyle uyuşuyor mu?
2. 24 V DC güç kaynağının çıkış akımı, hesaplanan yedekli yüke (bu örnekte 5 A) yetiyor mu?
3. Güç ve sinyal kabloları ayrı kanallarda mı; kesişmeler 90° mi?
4. PE barasına tüm gövde, ekran ve cihaz toprakları bağlanmış mı?
5. Acil durdurma zinciri donanımsal olarak test edildi mi; PLC kapalıyken de kesiyor mu?
6. DC hatlarda DC anma değerli koruma cihazı mı kullanılmış?
7. I/O uçları etiketli mi; klemens numaralandırması şemayla birebir mi?
8. Yedek I/O ve boş montaj yeri bırakıldı mı?

Sık yapılan hatalar

• Güç kaynağını sınırda seçmek: Yedek bırakmadan 3,7 A’lik yükü 4 A kaynakla beslemek, ilk eklemede sistemi resetletir.
• Emniyeti yazılıma yaslamak: En tehlikeli hata; can güvenliği riski doğurur ve denetimden geçmez.
• Kablo ayrımını ihmal etmek: Analog sinyalin güç kablosuyla yan yana döşenmesi, açıklanamayan ölçüm hatalarının kaynağıdır.
• AC devre kesiciyi DC hatta koymak: Kesici arkı söndüremez, kontaklar erir.
• Etiketsiz teslim: Şemayla uyuşmayan klemens numaralandırması, ilk arızada saatlerce zaman kaybettirir.
• Yedek yer bırakmamak: Ray ve kanal dolu geldiğinde en küçük revizyon bile panoyu baştan düzenlemeyi gerektirir.

Otomasyon panosu tasarımı, tek tek doğru bileşeni seçmekten çok, bu bileşenleri doğru katman mimarisi ve disiplinli kablolamayla bir araya getirmektir. Hesap yedekli, güvenlik donanımsal, kablolama ayrık ve pano test edilmiş olduğunda, o hat yıllarca dertsiz çalışır.
