Redresör Nedir? Redresör (Doğrultucu) Devrelerinin Çalışma Prensibi

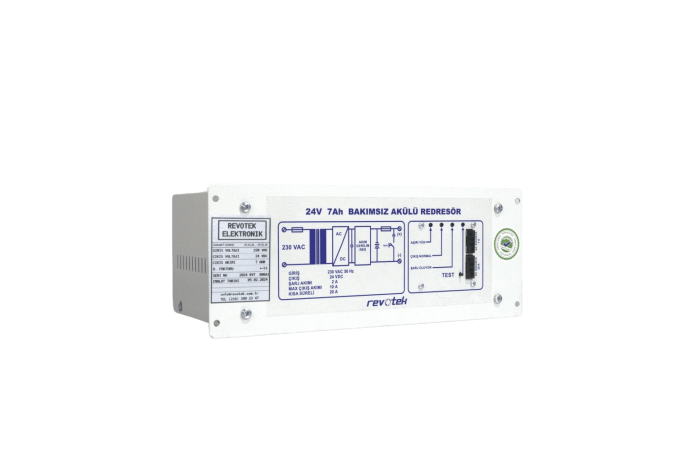

Redresör, alternatif akımı (AC) doğru akıma (DC) dönüştüren temel bir güç elektroniği devresidir. Bu dönüşüm işlemine doğrultma denir. Redresörler; enerji üretimi, iletimi ve dağıtımında, endüstriyel otomasyonlarda, akü şarj sistemlerinde ve güç kaynaklarında önemli rol oynamaktadır. Alternatif akımın doğru akıma dönüştürülmesi, özellikle sabit gerilimle çalışan kontrol ve haberleşme devreleri için zorunludur.

Redresör Çalışma Prensibi

Redresörler, girişindeki AC sinyalin yalnızca pozitif ya da negatif yarı dalgasını geçirerek tek yönlü bir akım elde edilmesini sağlar. Doğrultma işlemi birkaç yarı iletken devre elemanıyla yapılır. Bunlardan genelde en çok kullanılan devre elemanları diyot, transistör, tristör (SCR) veya IGBT gibi yarı iletken anahtarlama devre elemanlarıdır. Çıkış gerilimi doğrultulduktan sonra filtre devreleriyle daha düzgün bir DC çıkış gerilimine dönüştürülür.

Redresör tipleri arasında şunlar yer alır:

• Yarım dalga doğrultucu veya redresör: Tek bir diyotla sadece sinüs dalgasının pozitif yarı dalgasını doğrultur.
• Tam dalga doğrultucu veya redresör: Dört diyottan oluşan köprü diyot devresi ile sinüs dalgasının hem pozitif hem negatif dalgası doğru akıma dönüştürülür.
• Kontrollü doğrultucu veya redresör: Tristör (SCR) devre elemanı kullanılır. Böyle çıkış gerilimi tamamen kontrol edilebilmektedir.
• Üç fazlı doğrultucu veya redresör: Genelde yüksek güçlü güç elektroniği devrelerde kullanılır, üç fazın DC gerilime çevrildiği bu devrelerde verim çok yüksektir.

Redresörlerin Teknik Özellikleri

• Giriş gerilimi genellikle 220V AC (monofaze) veya 380V AC (trifaze) şebeke gerilimidir.
• Çıkış gerilimi uygulamaya bağlı olarak 24V, 48V, 110V veya 220V DC olarak seçilebilir.
• Çıkış akımı, güç kapasitesine göre birkaç amperden yüzlerce ampere kadar değişebilir.
• Verimlilik oranı %90’ın üzerinde olabilir.
• Gerilim regülasyonu ±%1 toleransında sabit tutulabilir.
• DC çıkıştaki AC dalgalanma (ripple) seviyesi, filtre devreleri ile %1’in altına düşürülebilir.
• Soğutma tipi doğal konveksiyon, fanlı sistem veya büyük güçlü uygulamalarda forced-air olabilir.
• Aşırı akım, kısa devre, aşırı sıcaklık ve aşırı gerilim gibi durumlara karşı koruma devreleri ile donatılmıştır.
• Analog veya dijital kontrol arabirimleri üzerinden izleme, alarm ve uzaktan kontrol özelliklerine sahiptir.
• Tipik çalışma sıcaklığı aralığı -10°C ila +50°C’dir.
• EN 60146, IEC 61000 ve benzeri uluslararası standartlara uygun olarak üretilir.

Redresörlerin Kullanım Alanları

Redresörler, AC gerilimin DC’ye dönüştürülmesinin gerektiği tüm güç elektroniği uygulamalarında kullanılır. Başlıca kullanım alanları:

• Trafo merkezleri ve enerji üretim tesisleri
• Akü şarj sistemleri
• Endüstriyel otomasyon panoları
• UPS (Kesintisiz Güç Kaynağı) sistemleri
• Demiryolu elektrifikasyonu
• HVDC enerji iletim sistemleri
• DC motor sürücüler
• Elektrokimyasal prosesler (örneğin elektroliz)
• Tıbbi cihaz beslemeleri
• Haberleşme altyapıları

Redresörler, alternatif akımı doğru akıma çevirerek enerji dönüşüm süreçlerinin temel yapı taşını oluşturur. Gerek endüstriyel sistemlerin güvenliği gerekse kesintisiz enerji ihtiyacı için kritik öneme sahiptir. Yarı iletken teknolojisi gittikçe gelişiyor. Bundan dolayı redresör ve doğrultucu devreleri de gelişmektedir. Böylece daha verimli, daha optimize ve daha akıllı hale gelmektedir.
