Motor Koruma Şalteri Nedir?

Motor koruma şalteri nedir sorusu elektrik panosu kuran teknisyenler, mühendisler ve sanayi tesislerinde motor kullanan yöneticiler tarafından sıkça araştırılan konulardan biridir. Motor koruma şalteri, elektrik motorlarını aşırı yük akımına, kısa devreye, faz kaybına ve faz dengesizliğine karşı koruyan üç kutuplu elektromekanik bir koruma cihazıdır. Hem manuel anahtarlama hem de otomatik koruma fonksiyonlarını tek bir gövdede birleştirir.

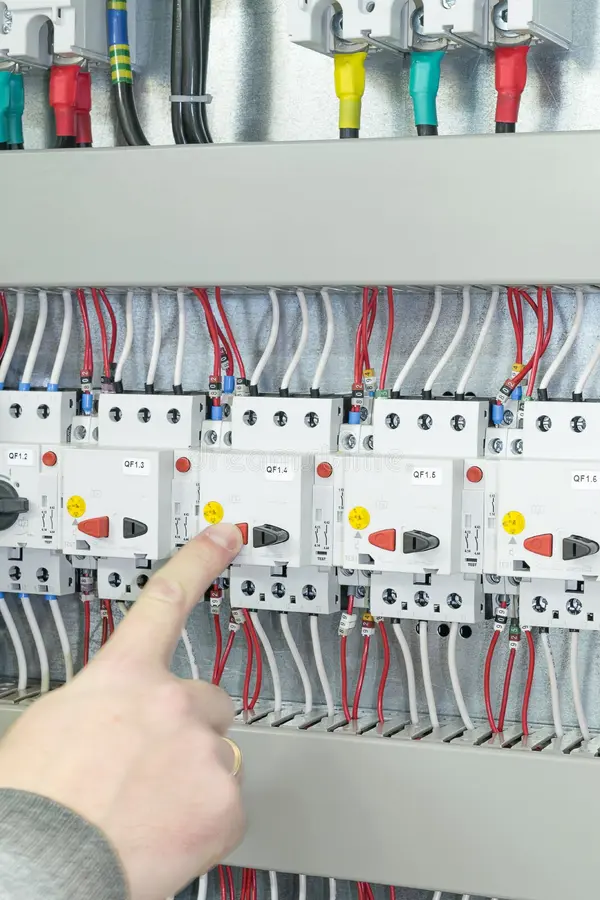

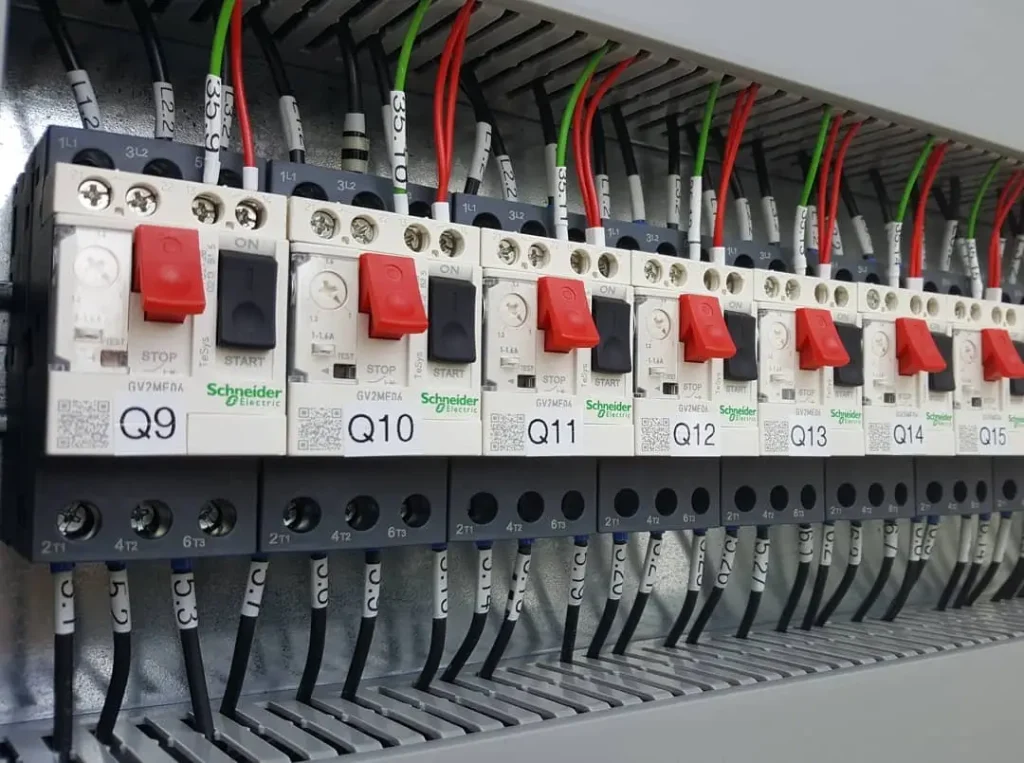

Motor koruma şalteri, motor besleme devresinin başlangıç noktasına monte edilen bir koruma elemanıdır. İç yapısında termik açma salıcısı ve manyetik açma salıcısı bulunur. Termik kısım uzun süreli aşırı akımları, manyetik kısım ise ani yüksek kısa devre akımlarını algılayarak devreyi keser. Ayrıca faz kaybı durumunda motoru hızlıca koruma altına alır. Bu sayede motor sargılarının yanması, kablo izolasyonunun bozulması ve tesisat hasarları önlenir.

Motor Koruma Şalteri Ne İşe Yarar?

Motor koruma şalteri ne işe yarar dendiğinde en önemli görevi motoru ve bağlı tesisatı korumaktır. Motor çalıştırma anında oluşan yüksek yol alma akımına dayanıklıdır ancak sürekli aşırı yüklenmeyi veya kısa devreyi tolere etmez. Manuel olarak motoru açıp kapatmaya imkan tanır ve OFF konumunda kilitlenebilir mandal ile güvenlik sağlar.

Endüstriyel uygulamalarda pompa, kompresör, konveyör, havalandırma sistemleri ve makine motorlarında yaygın olarak kullanılır. Tek cihazla anahtarlama, ayırma, aşırı yük koruması ve kısa devre koruması sağladığı için pano içi kablolama ve ekipman sayısını azaltır. Bu da bakım kolaylığı ve maliyet avantajı getirir.

Motor Koruma Şalteri Çalışma Prensibi

Motor koruma şalteri çalışma prensibi termik ve manyetik mekanizmaların birlikte çalışmasına dayanır. Termik salıcısı bimetal şeritlerden oluşur. Motor akımı nominal değerin üzerine çıktığında bimetal ısınır, eğilir ve mekanizmayı tetikleyerek şalteri açar. Bu koruma gecikmeli çalışır ve motorun kısa süreli aşırı akımlarına izin verir.

Manyetik salıcısı ise elektromıknatıs prensibiyle çalışır. Ani kısa devre durumunda yüksek akım manyetik alanı hızla artırır, demir çekirdeği çeker ve şalteri milisaniyeler içinde açar. Faz kaybı durumunda ise özel mekanizma dengesiz akımı algılayarak devreyi keser. Bazı modellerde sıcaklık kompanzasyonu bulunur ve ortam sıcaklığına göre ayar hassasiyeti korunur.

Motor Koruma Şalteri Çeşitleri Nelerdir?

Motor koruma şalterleri kullanım amacına ve özelliklerine göre farklı tiplere ayrılır. En yaygın çeşitleri şunlardır:

Ayarlanabilir termik tipler: Motor akımına göre hassas ayar yapılabilir.

Sabit ayarlı modeller: Basit uygulamalar için tercih edilir.

Yüksek kesme kapasiteli modeller: Kısa devre akımının çok yüksek olduğu tesislerde kullanılır.

Faz kaybı korumalı modeller: Üç fazlı motorlar için standarttır.

Butonlu ve çevirmeli tipler: Kullanım kolaylığına göre seçilir.

Ayrıca sadece manyetik korumalı versiyonlar da bulunur ancak tam motor koruması için termik ve manyetik özelliklerin bir arada olduğu modeller tercih edilir.

Motor Koruma Şalteri Nasıl Seçilir?

Motor koruma şalteri seçimi motorun güvenliği ve sistemin verimliliği açısından kritik öneme sahiptir. Yanlış seçim motorun erken arızalanmasına veya yetersiz korumaya yol açabilir.

Seçimde dikkat edilmesi gereken başlıca kriterler şunlardır:

• Motorun nominal akımı ve gücü
• Kullanım kategorisi ve yol verme yöntemi
• Kısa devre kesme kapasitesi
• Çalışma ortam sıcaklığı ve tozlu veya nemli koşullar
• Faz kaybı ve dengesizlik koruması ihtiyacı
• Beklenen mekanik ve elektriksel ömür

Motor uygulamalarında şalterin termik ayar aralığı motorun tam yük akımını kapsamalıdır. Genellikle motor akımının yüzde 10-15 üzerinde bir ayar aralığı olan model seçmek faydalıdır. Yüksek irtifa veya yüksek sıcaklıkta çalışacaksa bir üst kademe düşünülmelidir. Kısa devre kesme kapasitesi tesisattaki maksimum kısa devre akımından yüksek olmalıdır.

Motor Gücüne Göre Motor Koruma Şalteri Seçim Tablosu

Aşağıdaki tablo 400 Volt üç fazlı sincap kafesli asenkron motorlar için genel bir seçim rehberidir. Değerler yaklaşık olup kesin seçim için motor katalogu ve üretici verileri mutlaka kontrol edilmelidir. Tablo direkt yol verme için hazırlanmıştır.

Tablodaki değerler IEC standartlarına göre hazırlanmıştır. Pratik uygulamada ayar değerini motorun tam yük akımına yakın ancak biraz üzerinde tutmak önerilir. Yıldız üçgen yol vermede daha düşük akım çekildiği için seçim buna göre revize edilebilir.

Sıkça Sorulan Sorular

Motor koruma şalteri ile termik röle arasındaki fark nedir?

Motor koruma şalteri hem termik hem manyetik koruma sağlar ve manuel anahtarlama yapar. Termik röle ise sadece aşırı yük koruması yapar ve kontaktörle birlikte kullanılır. Kısa devre durumunda termik röle yetersiz kalır.

Motor koruma şalteri neden trip pozisyonunda kalır?

Aşırı yük veya kısa devre durumunda şalter trip konumuna geçer. Arıza giderilmeden reset yapılamaz. Bu durum arızanın fark edilmesini sağlar ve güvenlik açısından önemlidir.

Motor koruma şalteri faz kaybına karşı korur mu?

Evet, kaliteli modeller faz kaybı ve faz dengesizliğine karşı hassas koruma sağlar. Bu özellik motor sargılarının yanmasını önler.

Motor koruma şalteri ile sigorta arasındaki fark nedir?

Sigorta genellikle sadece kısa devre koruması sağlar ve tek kullanımlıktır. Motor koruma şalteri ise ayarlanabilir termik koruma, manuel kontrol ve tekrar kullanılabilirlik sunar.

Motor koruma şalteri nasıl resetlenir?

Öncelikle arıza nedeni tespit edilip giderilmelidir. Şalter kolu trip konumundan OFF konumuna getirilir ve ardından ON konumuna alınır. Bazı modellerde reset butonu bulunur.
