Topraklama Rehberi: Çeşitleri, Malzeme Ölçüleri, Kesit Hesabı ve Yönetmelik Şartları

Topraklama Rehberi: Çeşitleri, Malzeme Ölçüleri, Kesit Hesabı ve Yönetmelik Şartları

Panonun kapağını açtığınızda gövdeye elinizin değdiği ilk an her şeyi belirler. Faz iletkeni yalıtımını yitirip metal gövdeye temas etmişse, o gövde artık gerilim altındadır. İşte bu noktada iki senaryo vardır: ya arıza akımı topraklama üzerinden hızlı ve düşük dirençli bir yol bulup koruma düzenini attırır, ya da o yol yoksa akım sizin bedeniniz üzerinden toprağa geçmeye çalışır. Elektrik Tesislerinde Topraklamalar Yönetmeliği (21.08.2001 tarih, 24500 sayılı Resmî Gazete) alçak gerilimde etkin değeri 50 V‘un üzerindeki gerilimi “tehlikeli gerilim” sayar. Topraklamanın bütün mühendisliği bu eşiğin altında kalmayı garanti etme çabasıdır.

Bu rehber, topraklamanın ne işe yaradığından başlayıp şebeke tiplerine, malzeme ölçülerine, koruma iletkeni kesit hesabına, toprak özdirenci ve topraklama direncine, saha ölçümüne ve sık yapılan hatalara kadar uygulamacının ihtiyaç duyduğu her adımı yönetmelik değerleriyle ele alır.

Topraklama gerçekte hangi işi yapar

Gerilim altındaki bölümler yalıtımla korunur; ama yalıtım delinir, nemlenir, mekanik darbe alır, yaşlanır. Yalıtım kusuru anında metal gövdede bir arıza akımı belirir. Topraklama sistemi bu akıma toprağa doğru düşük dirençli, öngörülebilir bir yol açar ve üç işi aynı anda üstlenir:

• Otomatik ayırmayı tetikler. Yönetmelik, 50 V a.a. veya 120 V d.a. (dalgacıksız) değerini aşan dokunma geriliminin tehlikeli sürede devrede kalmamasını ister. Topraklama devresi yeterince düşük dirençliyse arıza akımı büyür ve devre kesici ya da artık akım cihazı devreyi keser.
• Dokunma gerilimini sınırlar. Arıza sürerken bile gövdede kalan gerilim, insanın dokunabileceği sınırların altında tutulur.
• Potansiyel dengeler. Aynı ortamdaki tüm iletken kütleleri ortak bir referansa bağlayarak aralarındaki gerilim farkını yok eder.

Bu üç işlev, topraklamayı “olsa iyi olur” kategorisinden çıkarıp zorunlu bir güvenlik altyapısı yapar. Şebeke ve tesisatın ana referans standardı olan TS HD 60364 (IEC 60364) serisi de tesisin bütününü bu koruma mantığı üzerine kurar.

Üç amaç: koruma, işletme ve fonksiyon topraklaması

Yönetmelik topraklamayı işlevine göre üçe ayırır ve bu ayrım, saha kararlarını doğrudan belirler:

• Koruma topraklaması: İnsanları tehlikeli dokunma gerilimlerine karşı korumak için, işletme akım devresinde bulunmayan iletken bölümün (gövde, kabin, metal kanal) topraklanmasıdır. Amaç doğrudan can güvenliğidir.
• İşletme topraklaması: İşletme akım devresinin bir noktasının normal işletme için topraklanmasıdır. İki biçimde yapılır: dirençsiz (doğrudan) topraklama ve araya ohmik, endüktif veya kapasitif direnç eklenen dirençli topraklama. Bir trafonun yıldız noktasının topraklanması bu gruba girer.
• Fonksiyon topraklaması: Bir iletişim tesisinin veya işletme elemanının istenen fonksiyonu yerine getirmesi için yapılan topraklamadır; koruma amacı taşımaz.

Koruma ile işletme topraklamasının pratikteki farkları, hangisinin nerede ayrı nerede ortak kurulacağı ayrı bir konudur; ayrıntısı için işletme topraklaması ile koruma topraklaması arasındaki farklar yazısına bakılmalıdır. Trafo tarafındaki topraklama düzeninin kurulumu için de trafo köşklerinde topraklamanın nasıl yapıldığını anlatan yazı ayrıntı verir; bu rehber o konuları tekrar etmez.

Hangi topraklama türü nereye

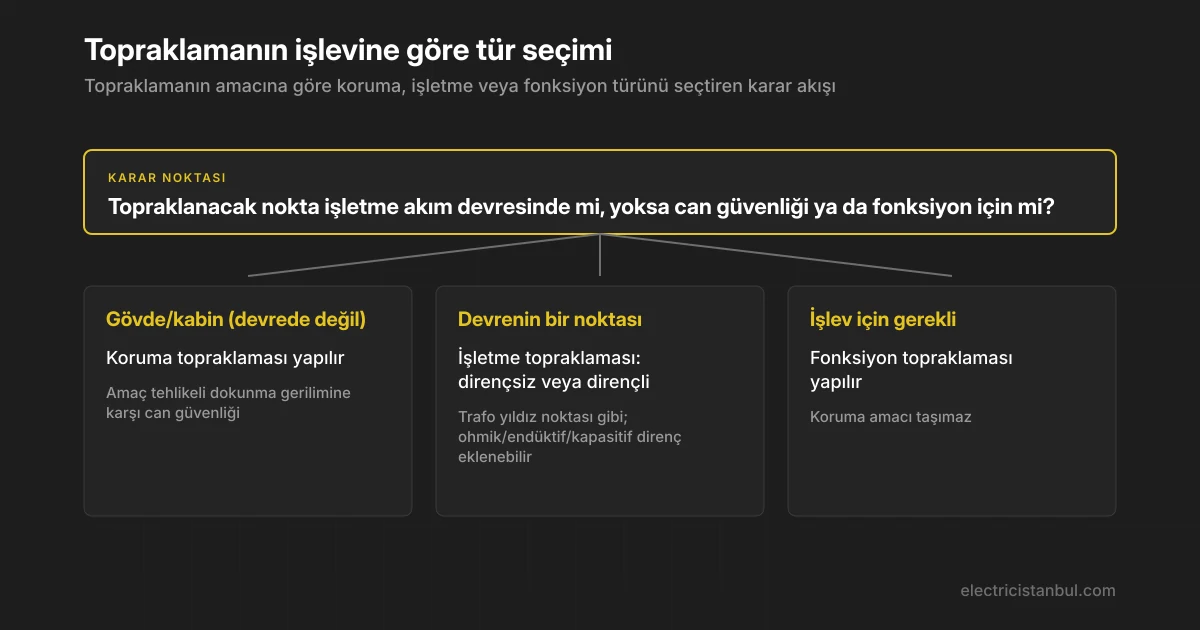

Bir tesise başlarken “hangi türü kuracağım” sorusu, işlevi net belirleyince kendiliğinden yanıtlanır. Aşağıdaki karar akışı bu ayrımı özetler.

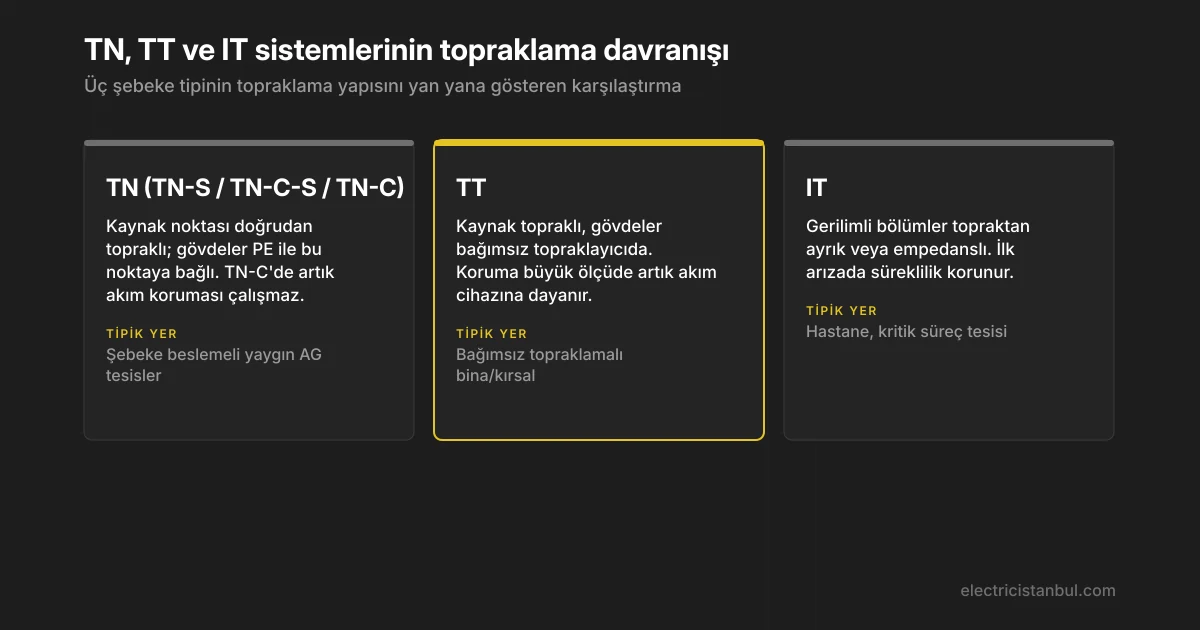

Şebeke tipine göre topraklama: TN, TT, IT

Topraklama düzeninin iskeleti, şebekenin tipiyle belirlenir. Üç ana aile vardır:

TN sistemleri — kaynağın bir noktası (genelde trafo yıldız noktası) doğrudan topraklanır, gövdeler koruma iletkeniyle bu noktaya bağlanır. Üç alt tipi vardır:

• TN-S: Nötr (N) ve koruma iletkeni (PE) tesisin tamamında ayrıdır. En temiz çözümdür.
• TN-C-S: Sistemin bir bölümünde nötr ve koruma fonksiyonu birleşik (PEN), bir noktadan sonra ayrılır. Yaygın uygulamadır.
• TN-C: Nötr ve koruma iletkeni tesisin tamamında birleşiktir (PEN). Artık akım koruması bu yapıda çalışmaz.

TT sistemi — kaynağın bir noktası doğrudan topraklanır, ancak açıktaki iletken bölümler, güç sistemi topraklayıcısından elektriksel olarak bağımsız kendi topraklayıcılarına bağlanır. Bu yapıda koruma büyük ölçüde artık akım cihazına dayanır.

IT sistemi — tüm gerilimli bölümler topraktan ayrılır veya bir noktadan bir empedans üzerinden toprağa bağlanır. İlk arızada süreklilik istenen kritik tesislerde (hastane, süreç tesisi) tercih edilir.

Topraklama sisteminin parçaları

Sistem, birbirine bağlı zincir halkalarından oluşur; en zayıf halka bütün sistemi belirler:

• Topraklayıcı: Toprakla doğrudan temas eden iletkendir. Yönetmelik üç biçimde tanımlar. Yüzeysel topraklayıcı genel olarak 0,5–1 m derinliğe döşenir; galvanizli şerit, yuvarlak veya örgülü iletken olarak yıldız, halka veya gözlü biçimde uygulanır. Derin topraklayıcı genellikle düşey ve 1 m’den derindir; galvanizli boru veya yuvarlak çubuk kullanılır. Temel topraklayıcı ise binanın temeline gömülür.
• Topraklama iletkeni: Topraklayıcıyı ana topraklama barasına bağlayan iletkendir.
• Ana topraklama barası: Her tesiste zorunludur. Topraklama iletkenleri, koruma iletkenleri ve ana potansiyel dengeleme iletkenleri bu baraya toplanır.
• Koruma iletkeni (PE): İşletme elemanlarını topraklayıcıya ve dengeleme barasına bağlar.
• PEN iletkeni: Koruma ve nötr fonksiyonunun birleştiği iletkendir.
• Potansiyel dengeleme iletkenleri: İletken kütleleri ortak referansa çeker.
• Ayırma düzeneği: Topraklama direncinin ölçülebilmesi için topraklama iletkeninin ayrılmasını sağlayan düzendir. Ulaşılması kolay yerde olmalı, yalnız aletle sökülebilmeli, mekanik dayanımı yeterli ve elektriksel sürekliliği güvenli olmalıdır.

Yeni yapılacak binalarda temel topraklayıcı tesis edilmesi yönetmelikçe zorunludur. Temel topraklayıcı kapalı bir ring olarak, binanın dış duvar temellerine veya temel platformuna, her tarafı betonla kaplanacak şekilde yerleştirilir. Büyük çevreli binalarda alan, enine bağlantılarla 20 m × 20 m’lik gözlere bölünür. En küçük malzeme 30 mm × 3,5 mm çelik şerit veya en az 10 mm çaplı yuvarlak çeliktir. Dilatasyon derzlerinde iletken kesilir, uçlar temel dışına çıkarılır ve esnek bağlantı yapılır; bağlantı yerleri her zaman kontrol edilebilir olmalıdır.

Malzeme ve en küçük ölçüler (EK-A)

Topraklayıcı malzemeleri korozyon ve mekanik dayanım gözetilerek boyutlandırılır. Yönetmeliğin EK-A minimum değerleri şöyledir:

Topraklama iletkeninin mekanik dayanım ve korozyon bakımından en küçük kesitleri ise malzemeye göre değişir: bakır 16 mm², alüminyum 35 mm², çelik 50 mm². Toprağa döşenen topraklama iletkeni mekanik ve korozyona karşı korunmamışsa en az 25 mm² bakır veya 50 mm² sıcak daldırma galvaniz demir olmalıdır (Çizelge-4a). Ana potansiyel dengeleme iletkeni ise en büyük koruma iletkeni kesitinin 0,5 katı ve en az 6 mm² bakır seçilir (Çizelge-4b).

Koruma iletkeni kesitini nasıl belirlersiniz

Koruma iletkeni (PE) faz iletkeniyle aynı malzemedense, kesit Çizelge-8 kuralıyla bulunur:

• Ana iletken kesiti S ≤ 16 mm² ise koruma iletkeni S (faz iletkeniyle aynı).
• 16 < S ≤ 35 mm² ise koruma iletkeni 16 mm².
• S > 35 mm² ise koruma iletkeni S/2.

Sonuç standart bir kesit değilse bir üst standart kesit kullanılır. Üç sayısal örnek:

1. Faz iletkeni 25 mm² → 16 < 25 ≤ 35 aralığında → koruma iletkeni 16 mm².
2. Faz iletkeni 50 mm² → 50 > 35 → S/2 = 25 mm².
3. Faz iletkeni 95 mm² → 95 > 35 → S/2 = 47,5 mm² → standart kesit olmadığı için bir üst değer 50 mm².

Besleme kablosunun içinde olmayan koruma iletkeni ayrıca döşeniyorsa, mekanik korumalıysa en az 2,5 mm², korumasızsa en az 4 mm² bakır seçilir.

Toprak özdirenci ve topraklama direnci

Topraklama direncini belirleyen iki şey vardır: topraklayıcının geometrisi ve toprağın özdirenci. Toprak özdirenci ρE toprağın cinsine göre çok geniş bir aralıkta değişir:

Birkaç metre derinliğe kadar nem değişimi özdirençte geçici ama önemli değişimler yapar; bu yüzden tasarım masa başı tabloyla değil, yerinde ölçmeyle yapılmalıdır. Yayılma direnci RE esas olarak topraklayıcının uzunluğuna, daha az olarak kesitine ve toprak özdirencine bağlıdır. Buradan pratik sonuç şudur: direnci düşürmek için önce elektrot boyunu/derinliğini artırmak, çok elektrotu uygun aralıkla paralellemek ve bağlantı kalitesini güvenceye almak gelir; kesiti büyütmenin dirence katkısı görece küçüktür. Nemli toprak direnci düşürür, kuru-taşlı zemin yükseltir; gerektiğinde toprak iyileştirme malzemeleri kullanılır.

Dokunma ve adım gerilimi, TT’de RA × Ia ≤ 50 V

İki kritik kavram sistem tasarımını yönlendirir. Dokunma gerilimi, topraklama sistemindeki gerilimin insanın eliyle ve ayağıyla köprüleyebileceği bölümüdür — yani topraklanmış bir cihaza dokunulduğunda vücuda uygulanan gerilim. Adım gerilimi ise topraklama geriliminin yaklaşık bir metrelik adım mesafesiyle köprülenen bölümü, iki ayak arasındaki gerilim farkıdır. Topraklama tasarımının amacı, bu iki değeri kabul edilebilir sınırların altında tutmaktır.

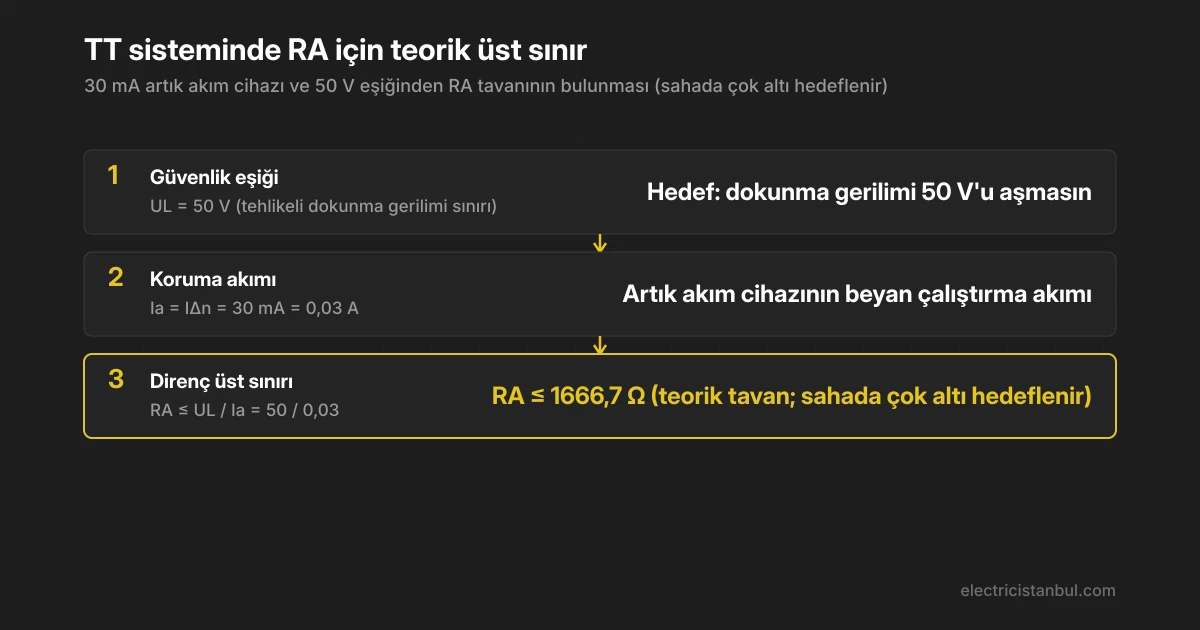

TT sisteminde bu güvenlik koşulu somut bir eşitsizliğe indirgenir: RA × Ia ≤ 50 V. Burada RA, topraklayıcının ve açıktaki iletken bölümlerin koruma iletkeninin toplam direncidir; Ia, koruyucu düzenin otomatik çalışmasına sebep olan akımdır. Koruma düzeni bir artık akım cihazıysa Ia, cihazın beyan artık çalıştırma akımı IΔn’dir. Aşağıdaki hesap merdiveni bu mantığı bir örnekle açar.

Dikkat: buradan çıkan üst sınır teorik bir tavan değeridir. Sahada mevsimsel nem değişimi, korozyon ve bağlantı bozulması RA’yı yıl içinde yukarı taşır; bu yüzden tasarımda teorik tavanın çok altı hedeflenir. Bu yüzden tek bir ohm değerine bel bağlamak yerine hedef, koşulun her mevsim sağlanmasıdır.

Saha ölçümü: direnç, özdirenç, dokunma gerilimi

Ölçüm, topraklamanın en çok hata yapılan kısmıdır. Doğru yöntemler:

Topraklama direnci üç noktalı düşme potansiyeli yöntemiyle ölçülür: ölçülen topraklayıcı, akım kazığı (C) ve potansiyel kazığı (P) aynı doğrultuya yerleştirilir; P kazığı topraklayıcı ile C arasındaki mesafenin yaklaşık %62‘sine konur (“%62 kuralı”). Bunun için bir topraklama ölçüm cihazı ve yardımcı kazıklar gerekir. Adi multimetreyle topraklama direnci ölçülemez; yalıtım direnci cihazıyla da karıştırılmamalıdır.

Toprak özdirenci dört kazıklı, eşit aralıklı Wenner yöntemiyle ölçülür. Bağıntı ρ = 2π·a·R’dir; a kazık aralığı (m), R ölçülen dirençtir (Ω). Örneğin a = 5 m ve ölçülen R = 8 Ω için ρ = 2π × 5 × 8 ≈ 251,3 Ω·m bulunur. Bu değer, kum ile kil sınırında bir zemine işaret eder.

Dokunma gerilimi için yönetmelik akım-gerilim ölçme yöntemini kullanmayı zorunlu kılar; hesapta insan vücudu direnci 1 kΩ kabul edilir. Ölçüm raporunda ölçmeyi yapan elektrik mühendisinin adı, ünvanı ve oda kayıt numarası, ölçüm tarihi ile dokunma gerilimleri gösterilir. Ölçüm bir kez yapılıp bırakılacak bir iş değildir: toprak nemi ve bağlantı durumu zamanla değiştiğinden periyodik kontrol ve ölçüm gerekir.

Ölçü transformatörü sekonderinin topraklanması

Ölçü transformatörlerinin sekonder devreleri, sekonder bağlantı uçlarına mümkün olduğunca yakın topraklanır. En küçük kesit 2,5 mm² bakır, mekanik korunmamışsa 4 mm² bakırdır (Ek-F). Sekonder devresinin doğru topraklanması, hem personel güvenliği hem ölçüm doğruluğu açısından kritiktir; çekirdek ve doğruluk sınıfı seçimiyle birlikte ele alınması gereken bu konu için ölçü trafosu bağlantı şeması ve IEC 61869’a göre doğruluk sınıfı yazısı ayrıntı verir.

Topraklama sembolü

Proje ve etiketlerde iki sembol karıştırılmamalıdır: IEC 60417-5017 genel toprak (earth) sembolü, IEC 60417-5019 ise koruma topraklaması (protective earth) sembolüdür. Koruma iletkeni bağlantı noktaları -5019 ile işaretlenir; genel toprak bağlantı noktaları için -5017 kullanılır.

Sahada sık yapılan hatalar

• Ölçüm ayırma düzeneğinin unutulması: Ayırma düzeneği olmayan tesiste topraklayıcı direnci sağlıklı ölçülemez; tüm paralel yollar ölçüme karışır.
• Korozyona açık bağlantı: Galvaniz ile bakırın uygunsuz birleştirilmesi ve yalıtımsız gömme, birkaç yılda bağlantı direncini fırlatır.
• Çok noktadan birbirinden bağımsız topraklama: Ayrı ayrı düşük dirençli görünen ama birbirine bağlanmamış topraklamalar potansiyel farkı yaratır; ana topraklama barasında birleştirme esastır.
• Yalnız çubuk çakıp temel topraklayıcıyı atlamak: Yeni binada temel topraklayıcı zorunludur; sonradan çubuk eklemek onun yerini tutmaz.
• Kesit kuralını atlamak: Koruma iletkenini gözle “yeterli” saymak yerine Çizelge-8 ile boyutlandırmak gerekir.
• Multimetreyle topraklama ölçtüğünü sanmak: Bu ölçüm topraklama ölçüm cihazı ve yardımcı kazıklar olmadan yapılamaz.

Karar özeti: şebeke tipini belirleyin, temel topraklayıcıyı ring olarak kurun, ana topraklama barasını tek toplama noktası yapın, koruma iletkeni kesitini çizelgeyle seçin, ayırma düzeneğini baştan koyun ve topraklamayı topraklama ölçüm cihazıyla, RA × Ia ≤ 50 V koşulunu her mevsim sağlayacak paylı bir hedefle ölçün.
