Bir alçak gerilim panosunu açtığınızda, kesicilerin arkasında parlak, kalaylı, dikdörtgen kesitli bakır lamalar görürsünüz. İşte panonun bütün akımını taşıyan omurga budur. Bara (busbar), iletkenliği yüksek metalden üretilen, büyük akımları düşük kayıpla ve kısa devrede dağılmadan taşıyan rijit iletken sistemidir. Pratikte iki ailesi vardır: pano içinde kesiciler ile trafo/şalt arasını bağlayan bakır baralar, ve binada kat kat dağıtım yapan bara kanalı sistemleri. Bu yazıda kesit nasıl okunur, akım yoğunluğu neden tek bir kurala sığmaz, ısınma ve kısa devre kuvveti nasıl hesaplanır, kablo yerine ne zaman bara kanalı seçilir — hepsini sayısal örneklerle ele alıyoruz.

Bara ne iş yapar, iki aileyi ayırmak

Baranın işi basit görünür ama iki farklı mühendislik problemidir. Pano içi bakır bara, sınırlı bir hacimde yüksek akımı taşırken hem düşük kayıp vermek hem de kısa devrede oluşan mekanik kuvvete dayanmak zorundadır. Bara kanalı ise bir binada yüzlerce metre boyunca enerjiyi iletir ve her katta fişli çıkış ünitesi (plug-in tap-off unit) ile yük çeker. Dolayısıyla biri bir “iletken parçası”, diğeri bir “dağıtım sistemidir”.

Pano içi bara seçiminde yerel birincil kaynak TEDAŞ-MLZ/2003-006.C “Alçak Gerilim Dağıtım Panoları Teknik Şartnamesi”dir (Haziran 2020 revizyonu). Bara kanalı tarafında ise uluslararası standart TS EN 61439-6 “Bara kanalı sistemleri” geçerlidir. Panonun kendi seçim kriterlerini (koruma sınıfı, kısa devre dayanımı, form ayrımı) ayrı ele aldık; o konuyu elektrik panosu seçimi karar rehberinde bulabilirsiniz. Burada odak doğrudan baradır.

Bakır bara: malzeme, kalay kaplama ve kesit gösterimi

TEDAŞ şartnamesi ana baraların dikdörtgen kesitli elektrolitik bakır lamalardan yapılmasını ister; bakırın öz iletkenlik katsayısı en az 56 m/(Ω·mm²) olmalıdır. Bu 56 değeri hesaplarda doğrudan kullanacağımız sayıdır. Ana baralar ve nötr barası en az 3 mikron kalınlığında kalay ile kaplanır. Kalay kaplamanın amacı, bakır yüzeyinde oluşan oksit tabakasının temas direncini yükseltmesini engellemektir; oksitlenmiş bakır bağlantısı ısınır. Buna karşılık teçhizat ile bara arasındaki ara bağlantı baralarında kalay kaplama zorunlu değildir; kaplanmazsa faz rengine uygun boyanır.

Kesit gösterimini okumak önemlidir. 20×3 demek, 20 mm genişliğinde ve 3 mm kalınlığında bir lama demektir; kesit alanı 20 × 3 = 60 mm²’dir. Aynı mantıkla 100×10 lama 1000 mm² kesit alanına sahiptir. Şartnamenin dikkat çeken bir kuralı daha var: nötr barası kesiti faz barası kesiti ile aynıdır ve dikey ile yatay ana baralar aynı kesitte olur. Baralara açılan delikler ve cıvatalı bağlantılar DIN 43673 Part 1 ve 2’ye uygun yapılır.

Şartname EK-I’deki kesitlerden az olmamak koşuluyla imalatçının sıcaklık artışı, kısa devre ve titreşime göre daha büyük kesit seçmesine izin verir. Yani tablodaki değerler tabantır, tavan değil.

Trafo gücüne göre ana bara akımı ve kesiti

Şartnamenin en pratik tarafı, trafo gücüne karşılık gelen ana bara anma akımı (Tablo 3.a) ve karşılık gelen bakır kesitidir (EK-I). Pano girişinde beklenen en yüksek kısa devre akımı da (Tablo 3.b, etken/tepe) aynı belgeden gelir. Aşağıdaki tablo bu üç veriyi birleştirir:

Hesap 1 — Akım yoğunluğu tek bir kurala sığmaz

Saha konuşmalarında sık duyulan “bakır barada kabaca şu kadar A/mm²” ezberi tehlikelidir. Şartname tablosundan akım yoğunluğunu türetelim (akım / kesit):

• 100×10 = 1000 mm², 1445 A → 1445 / 1000 = 1,445 A/mm²
• 40×10 = 400 mm², 580 A → 580 / 400 = 1,45 A/mm²
• 60×10 = 600 mm², 910 A → 910 / 600 = 1,517 A/mm²
• 20×3 = 60 mm², 72 A → 72 / 60 = 1,2 A/mm²
• 20×5 = 100 mm², 230 A → 230 / 100 = 2,3 A/mm²
• 30×5 = 150 mm², 360 A → 360 / 150 = 2,4 A/mm²

Görüldüğü gibi değer 1,2 ile 2,4 A/mm² arasında değişiyor. Bunun sebebi akım yoğunluğunun tek başına kesite değil, baranın soğutma yüzeyine ve pano içi koşullara bağlı olmasıdır. İnce lama (20×5, 30×5) aynı kesitte kalın lamadan daha çok yüzey/çevre oranına sahiptir, bu yüzden daha yüksek yoğunlukta çalışabilir. Dolayısıyla “kabaca 1,5 A/mm²” diye sabit bir kural yazmak yanlıştır; kesit her zaman ısınma hesabıyla doğrulanmalıdır.

Isınma: bir metre bara ne kadar ısı üretir?

Baradaki kayıp P = I² × R’dir ve doğrudan ısıya dönüşür. Önce direnci bulalım.

Hesap 2 — 100×10 bara, 1 metre, 1445 A (örnektir)

Öz direnç, iletkenlik katsayısının tersidir: ρ = 1 / 56 = 0,017857 Ω·mm²/m.

1000 mm² kesitli 1 metre bara için 20 °C direnci:

R₂₀ = 0,017857 × 1 / 1000 = 0,0000179 Ω (yani 17,9 µΩ)

Kayıp (20 °C’de):

P₂₀ = 1445² × 0,0000179 = 2 088 025 × 0,0000179 = 37,4 W/m

Bakır ısındıkça direnci artar; sıcaklık katsayısı 0,00393 1/K’dir. 70 °C’de:

R = 0,0000179 × (1 + 0,00393 × 50) = 0,0000179 × 1,1965 = 0,0000214 Ω

P₇₀ = 1445² × 0,0000214 = 44,7 W/m

Yorum: tek bir faz, bir metrede 37–45 W ısı üretiyor. Üç faz artı nötr ve cıvatalı bağlantı noktalarının direnci eklenince toplam ısı pano hacmine dağılır. İşte bu yüzden şartname, pano sıcaklık artışının TS EN 61439-1 Çizelge 8 değerlerini aşmamasını ister. Bu sayı, pano iklimlendirme ve havalandırma kararının girdisidir; pano içi ısı yönetimini ayrı bir konu olarak ele almak gerekir.

Kısa devre: baraya binen mekanik kuvvet

Akım taşıma kadar kritik olan, kısa devrede baralar arasında oluşan mekanik kuvvettir. Paralel iki iletkenden geçen akımlar birbirini iter; tepe akımda bu kuvvet ani ve büyüktür. IEC 60865-1’e göre iki paralel iletken için birim uzunluk kuvveti:

F’ = 0,2 × ip² / d (N/m; ip = tepe akım kA, d = fazlar arası merkez mesafesi m)

Üç fazlı arızada en büyük kuvvet bunun yaklaşık 0,87 katıdır. Tepe akım ile etken akım arasındaki ilişki ise ip = κ × √2 × Ik şeklindedir.

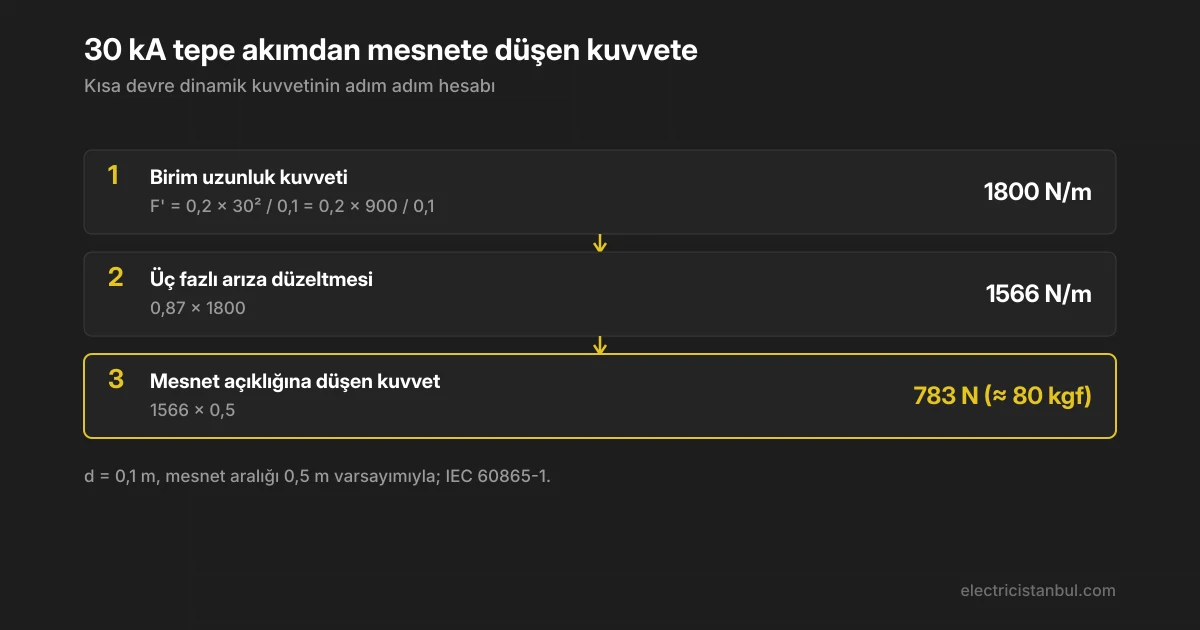

Hesap 3 — 400 kVA pano (varsayımdır)

Tablo 3.b’den 400 kVA için tepe akım 30 kA. Faz aralığı d = 100 mm = 0,1 m, mesnet aralığı 0,5 m alalım:

F’ = 0,2 × 30² / 0,1 = 0,2 × 900 / 0,1 = 1800 N/m

Üç fazlı arızada en büyük kuvvet:

0,87 × 1800 = 1566 N/m

0,5 metrelik mesnet açıklığına düşen kuvvet:

1566 × 0,5 = 783 N (≈ 80 kgf)

Yorum: yarım metrelik bir açıklıkta bara üzerine yaklaşık 80 kilogramlık bir itme kuvveti biniyor. İşte bu yüzden şartname, mesnet izolatörlerinin tepe kuvvetinin kısa devrede oluşacak dinamik kuvvetlere dayanacak kapasitede seçilmesini ve mesnet aralığının bu kuvvete göre belirlenmesini özel olarak vurgular. Mesnet aralığını büyütürseniz açıklığa düşen kuvvet artar; izolatör bu kuvvete dayanamazsa bara kayar veya kırılır.

Hesap 4 — Tepe/etken oranı neye bağlı?

Tablo 3.b’deki değerlerden oranı çıkaralım:

• 400 kVA: 30 / 15 = 2,0
• 50 kVA: 3 / 2 = 1,5
• 630 kVA: 48 / 23 = 2,09

Tepe/etken oranı (κ√2) sabit değildir; sistemin R/X oranına, yani güç faktörüne bağlıdır. Trafoya yaklaştıkça devre daha endüktif olur, oran büyür. Pratikte şu ayrım işinize yarar: tepe akım mekanik (dinamik) kuvveti, etken akım ise ısıl zorlamayı belirler. Bara seçiminde her ikisi de doğrulanmalıdır. Panonun anma kısa devre akımındaki termik ve dinamik zorlamalara dayanımı TS EN 61439-5 kapsamında tip deneyiyle kanıtlanır; herhangi bir bara kesit değişikliğinde doğrulama deneyi tekrarlanır, rutin deneyde ise baraların iletkenlik ve boyut ölçümü yapılır.

Nötr ve PE bara: harmonikli yükte kesit neden kısılmaz

Şartnamenin “nötr barası kesiti faz ile aynıdır” kuralı rastgele değildir. Dengeli üç fazlı bir sistemde temel bileşen nötrde birbirini götürür; ama 3. harmonik ve katları nötr iletkeninde aritmetik olarak toplanır. LED sürücüleri, bilgisayar güç kaynakları, frekans çeviriciler gibi doğrusal olmayan yüklerin ağırlıkta olduğu tesislerde nötr akımı faz akımını aşabilir. Bu nedenle nötr barası kesiti kısılmaz. Harmonik yükün nötr akımını nasıl büyüttüğünü ve ölçümünü THD hesabı ve sınırları yazımızda adım adım ele aldık. Dikey inen çıplak ana baraların önüne dokunmaya karşı kapak konması da şartname gereğidir.

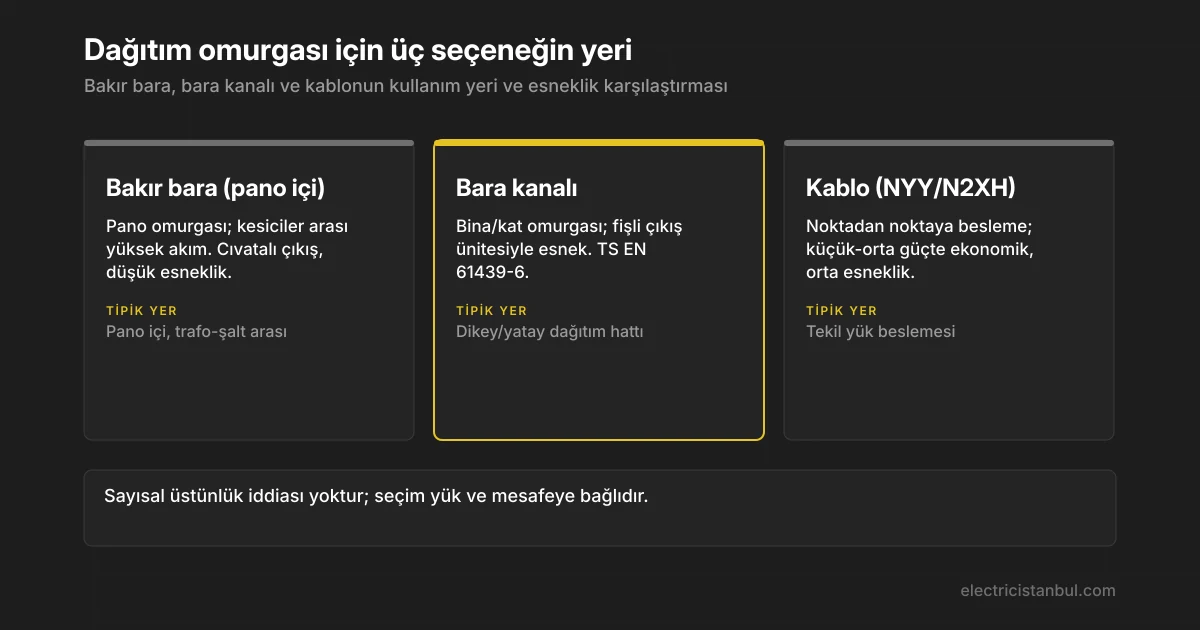

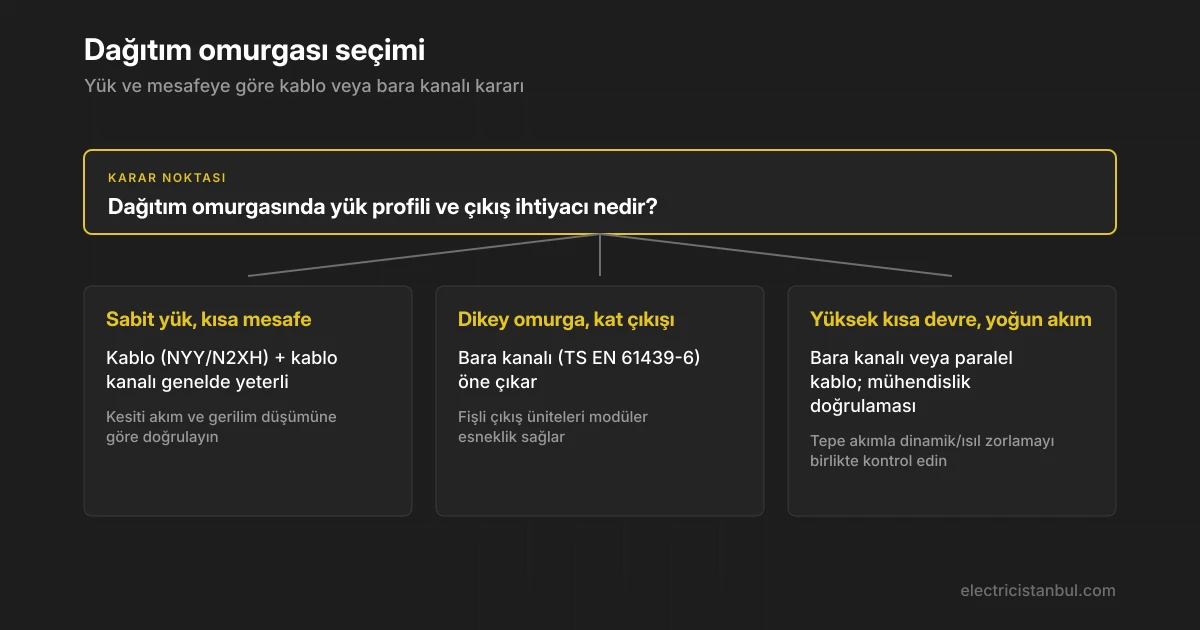

Bara kanalı: ne zaman kablo, ne zaman bara kanalı?

Bara kanalı, TS EN 61439-6 kapsamında, anma gerilimi alternatif akım 1000 V’u aşmayan sistemler için tanımlı bir dağıtım sistemidir. Bakır veya alüminyum bara artı uygun gövde (mahfaza) içerir; fişli çıkış üniteleri standart kapsamındadır. Bu standart TS EN 61439-1 ile birlikte okunur ve eski IEC 60439-2’nin yerini almıştır.

Kablo ile bara kanalı arasındaki seçim nitel bir karardır; sayısal bir üstünlük iddiası yapmak yanıltıcı olur. Genel olarak:

Kablo seçimi yapıyorsanız kesiti akım ve gerilim düşümüne göre doğrulamak gerekir; bunu kablo kesit hesabı yazısında adım adım gösterdik, kablo tipi seçimini ise NYY kablo çeşitleri ve seçimi yazısında ele aldık. Kısaca: sabit yük, kısa mesafe ve kat çıkışı ihtiyacı yoksa kablo çoğu zaman yeterlidir; dikey omurgada kat kat esnek çıkış gerekiyorsa bara kanalı öne çıkar.

Montaj ve bağlantı: ısınmanın asıl kaynağı

Baranın kendisi değil, bağlantı noktaları yanar. Şartname, akım taşıyan parçaların bağlantılarının yeterli ve sürekli temas basıncı sağlayacak usullerle yapılmasını, termik genleşme ve farklı metallerin elektro-galvanik etkisinin dikkate alınmasını ister. Sahada en sık görülen sorunlar şunlardır:

• Gevşek cıvatalı bağlantı: Temas basıncı düşerse temas direnci artar, nokta ısınır, kalay/bakır kararır, sonunda yanma izi oluşur. Cıvatalar üretici torkunda sıkılmalı, periyodik kontrolde termal kamerayla taranmalıdır.
• Yetersiz temas yüzeyi: İki lama yalnızca cıvata deliği çevresinde temas ediyorsa akım dar bir alandan geçer. Temas yüzeyi temiz, düz ve yeterli genişlikte olmalıdır.
• Farklı metal bağlantısı: Alüminyum baraya doğrudan bakır bağlamak bimetalik korozyon yaratır. Uygun geçiş kaplaması/bimetal pul kullanılmalıdır.
• Mesnet ve seperatör: Termik manyetik kesicili girişte giriş terminalleri arasına seperatör konur. Mesnet izolatörleri Hesap 3’teki kuvvete göre seçilir ve aralanır.

Seçim adımları ve kısa karar özeti

Bara kesiti seçerken şu sırayı izlemek işi güvenceye alır:

1. Anma akımını belirleyin — trafo gücü ve yük profilinden (Tablo 3.a bir başlangıç noktasıdır).
2. Taban kesiti seçin — EK-I’deki kesitten az olmayacak şekilde.
3. Isınmayı doğrulayın — Hesap 2’deki gibi kayıp/metre çıkarın, pano sıcaklık artışını TS EN 61439-1 Çizelge 8 sınırına göre değerlendirin.
4. Kısa devreyi doğrulayın — Tablo 3.b tepe akımıyla Hesap 3’teki dinamik kuvveti bulun, mesnet izolatörü ve aralığını buna göre seçin.
5. Nötrü faz ile aynı tutun — harmonikli yükte kesit kısmayın.
6. Bağlantıyı garanti altına alın — tork, temas yüzeyi, farklı metal geçişi.

Özetle: bakır barada “tek bir akım yoğunluğu kuralı” yoktur; kesit, ısınma ve kısa devre kuvveti hesabıyla birlikte seçilir. Dağıtım omurgasında kablo mu bara kanalı mı sorusunun cevabı ise yük esnekliği ve kat çıkışı ihtiyacına bağlıdır.
