Bir üretim tesisinde pano üstüne asılan ilk soru genelde “nereden kısalım?” olur. Oysa saha deneyimi şunu öğretir: fatura kaleminin hangisinin kaç kilovatsaat yediğini bilmeden yapılan her müdahale tahmine dayanır. Sanayide elektrik tarafındaki enerji verimliliği, aydınlatma ipuçlarından değil; sürekli dönen motorlardan, yüklü trafolardan ve düşük güç faktöründen kazanılır. Bu yazıda motor verim sınıfı, sürücüyle hız kontrolü, trafo kayıpları ve kompanzasyonun dört ayrı sayısal örnekle ne kadar kilovatsaat kazandırdığını adım adım hesaplayacağız.

Burada TL tutarı vermiyoruz; çünkü birim fiyat her yıl değişir, kilovatsaat değişmez. Kazancı kWh olarak bulup kendi güncel tarife fiyatınızla çarparsanız sonuç bugün de bir yıl sonra da doğru kalır.

Önce ölçün, sonra kalem kalem girin

Verimlilik çalışmasının sırası tartışılmaz: önce ölçüm. Tesisin gerçek yük profilini bilmeden hiçbir yatırımın geri dönüşü hesaplanamaz. Bir motorun gün içinde ne kadar süre tam yükte, ne kadar süre rölantide çalıştığını; trafonun ortalama yüklenme oranını; güç faktörünün gün boyu nasıl gezindiğini sahada bir enerji analizörüyle kaydetmeniz gerekir. Doğru analizörün ölçüm sınıfını ve harmonik yeteneğini amaca göre seçmek için enerji analizörü seçimi rehberimize göz atabilirsiniz.

Mevzuat da ölçümün rastgele cihazla yapılmasına izin vermez. 5627 sayılı Enerji Verimliliği Kanunu‘nun 7. maddesinin birinci fıkrası (g) bendi, endüstriyel işletmelerde ve binalarda yapılan etüt çalışmalarında akredite kuruluşlarca kalibre edilmiş ve etiketlenmiş cihazların kullanılmasını zorunlu tutar. Yani ölçüm, kalibrasyon kaydı olan bir cihazla yapılmalıdır.

Mevzuat çerçevesi: kim ne yapmak zorunda

Sanayideki muhatabı hızlıca netleştirelim. 5627 sayılı Kanun’un 3. maddesi endüstriyel işletmeyi, elektrik üretim lisansı sahipleri dışında, yıllık toplam enerji tüketimi bin TEP (ton eşdeğer petrol) ve üzeri olan, sanayi veya ticaret odasına bağlı mal üreten işletme olarak tanımlar.

Yükümlülükler ise 7. maddede toplanmıştır:

• 7(1)(a): Endüstriyel işletmeler, çalışanları arasından bir enerji yöneticisi görevlendirir. Kamu dışı, yıllık toplam tüketimi ellibin TEP ve üzeri işletmelerde enerji yöneticisinin sorumluluğunda bir enerji yönetim birimi kurulur. Organize sanayi bölgelerinde bin TEP’ten az tüketen işletmelere hizmet vermek üzere de enerji yönetim birimi kurulabilir.
• 7(1)(g): Etüt ve ölçümlerde kalibre edilmiş, etiketli cihaz zorunludur (yukarıda değindik).
• 7(1)(ğ): Elektrik motorları dahil bazı ürünlerin sınıflandırması ve asgari verimleri Sanayi ve Ticaret Bakanlığı tarafından belirlenir; asgari verim sınırlarını sağlamayanların satışına izin verilmez.

Dikkat: Burada “şu yıldan beri IE3 zorunlu” gibi bir tarih vermiyoruz; Kanun’un kurduğu çerçeve budur, asgari sınırı idare belirler. Motor sınıflarının teknik tanımı ise ayrı bir standartta, IEC 60034-30-1’de yaşar.

Motor: verim sınıfı ve gerçek kWh farkı

IEC 60034-30-1, tek hızlı, 50/60 Hz, 2/4/6/8 kutuplu, 0,12–1000 kW aralığındaki motorlar için dört verim sınıfı tanımlar: IE1 (standart), IE2 (yüksek), IE3 (premium), IE4 (süper premium). Verim ölçümü IEC 60034-2-1’e göre yapılır. 4 kutuplu 7,5 kW, 50 Hz bir motorda sınıf alt sınırları şöyledir: IE2 %88,7 · IE3 %90,4 · IE4 %92,6.

Bir motorun mil gücü (örnekte 7,5 kW) sabitken şebekeden çektiği güç verimle ters orantılıdır:

P_şebeke = P_mil / η

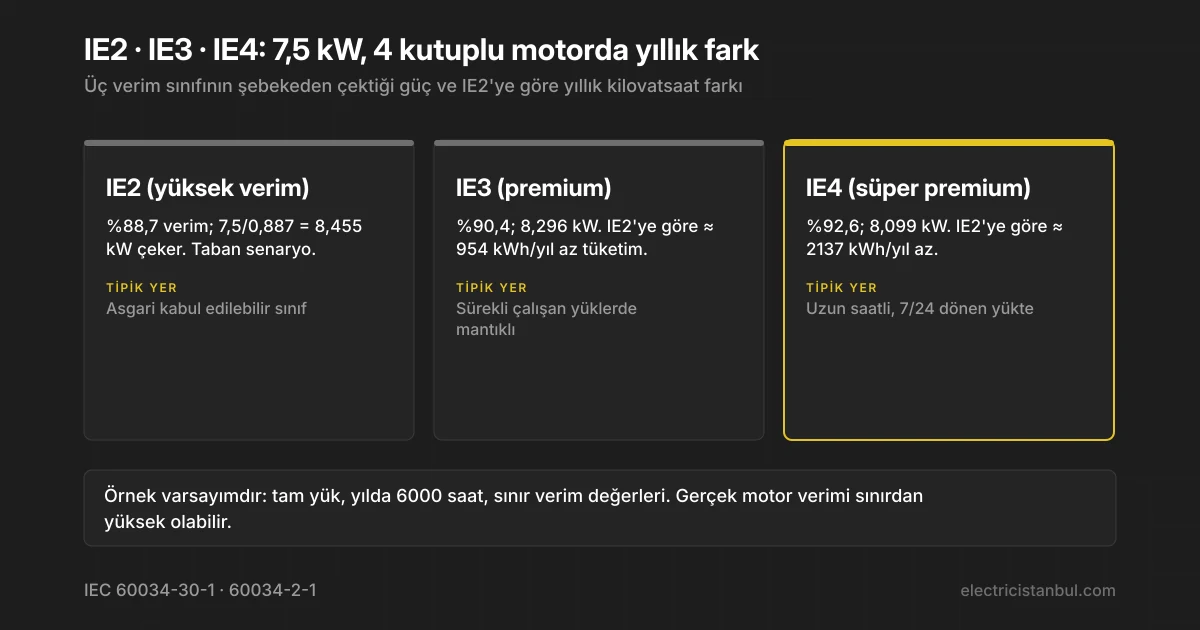

Bu formülün pratikteki anlamı şu: verim yükseldikçe aynı işi görmek için şebekeden daha az güç çekilir, aradaki fark ısı olarak kaybolmaz. Hesaplayalım (örnek varsayımdır: motor tam yükte, yılda 6000 saat çalışıyor):

• IE2: 7,5 / 0,887 = 8,455 kW
• IE3: 7,5 / 0,904 = 8,296 kW
• IE4: 7,5 / 0,926 = 8,099 kW

Yıllık fark:

• IE2 → IE3: (8,455 − 8,296) × 6000 = 0,159 × 6000 ≈ 954 kWh/yıl
• IE2 → IE4: (8,455 − 8,099) × 6000 = 0,356 × 6000 ≈ 2137 kWh/yıl

Bu rakamlar sınır değerlerle hesaplandı; gerçek bir motorun verimi sınıf alt sınırından yüksek olabileceği için saha farkı biraz değişir. Yine de yönü nettir: sürekli dönen bir motorda satın alma anındaki sınıf tercihi, ömür boyu her yıl tekrar eden bir kWh farkı yaratır.

Saha notu — aşırı boyutlandırma: Türkiye’deki birçok tesiste motorlar “garantiye alalım” diye bir üst güçte seçilmiştir. Motor %40–50 yükte çalıştığında hem güç faktörü hem verim eğrisinin tepe noktasından uzaklaşır. Doğru seçilmiş IE2, yanlış boyutlandırılmış IE3’ten daha iyi performans verebilir. Yani sınıf kadar doğru güç seçimi de önemlidir.

Sürücü: değişken debide afinite yasası

Pompa ve fanlarda debiyi vananın kısılmasıyla veya damperle ayarlamak, gaz pedalına basıp fren yapmak gibidir. Değişken hızlı sürücü (VFD) ile motorun devrini düşürmek ise işin fiziğine uyar. Afinite yasasına göre güç, hızın küpüyle orantılıdır:

P₂ = P₁ × (n₂/n₁)³

Bu küp ilişkisi işin can alıcı noktasıdır: hızı %20 düşürmek gücü %20 değil, çok daha fazla düşürür. Hesaplayalım (örnek varsayımdır: 22 kW mil gücü, hız %80’e indiriliyor):

P = 22 × 0,8³ = 22 × 0,512 = 11,26 kW

Fark 22 − 11,26 = 10,74 kW. Bu hızda yılda 3000 saat çalışırsa:

10,74 × 3000 ≈ 32 208 kWh/yıl

Burada çok önemli bir uyarı var: bu değer idealdir. Afinite yasası statik yükü (örneğin basma yüksekliği), sürücü kayıplarını ve motor kayıplarını hesaba katmaz. Gerçek tasarruf her zaman bu rakamdan düşüktür. Yine de düşük debinin çoğu zaman kısmayla değil devir düşürmeyle sağlanması gerektiğini gösterir. Sürücünün mü yoksa yumuşak yol vericinin mi doğru olduğu, yükün momentine ve ihtiyaca bağlıdır; bu kararın ayrıntısını soft starter mı VFD mi seçimi yazımızda adım adım ele aldık.

Trafo: boşta kayıp hep ödenir, yük kaybı kareyle büyür

Trafo, tesis hiç yük çekmese bile mıknatıslanma için sürekli enerji harcar. İki kayıp vardır: boşta kayıp (P0) ve yük kaybı (Pk). TEDAŞ-MLZ/99-032.E hermetik tip OG/AG dağıtım güç transformatörleri şartnamesi (Nisan 2017 güncellemesi, 15,8 kV’ya kadar) bu kayıpların en yüksek değerlerini tablolar ve “tablodaki değerler en yüksek değerlerdir, tolerans uygulanmayacaktır” der. Birkaç örnek (boşta / yük, W): 250 kVA 300/2350 · 400 kVA 430/3250 · 630 kVA 600/4600 · 1000 kVA 770/7600 · 1600 kVA 1200/12000.

Boşta kayıp yıl boyu sabit akar. Yük kaybı ise yüklenme oranının karesiyle değişir:

Pk = Pk,anma × (yükleme oranı)²

Kare ilişkisi şunu söyler: trafoyu %60 yüklerseniz yük kaybı anma değerinin %36’sına iner; yarı yükte dörtte bire düşer. Bir 630 kVA trafoyu ele alalım (örnek varsayımdır; TEDAŞ en yüksek değerleri: P0 = 600 W, Pk = 4600 W):

• Boşta kayıp: 600 × 8760 / 1000 = 5256 kWh/yıl (yük olmasa bile).
• %60 yükte yük kaybı: 4600 × 0,6² = 4600 × 0,36 = 1656 W. Yıl boyu sabit %60 yük varsayımıyla: 1656 × 8760 / 1000 ≈ 14 507 kWh/yıl.
• Toplam: 5256 + 14 507 ≈ 19 763 kWh/yıl.

Buradan çıkan iki pratik sonuç var. Birincisi, uzun süre boş veya çok düşük yükte bekleyen ikinci bir trafo varsa, boşta kaybı yüzünden sadece orada durduğu için enerji yer — gereksiz paralel trafoyu devre dışı bırakmak net kazançtır. İkincisi, yeni trafo seçiminde etikette yazan P0 ve Pk değerleri ömür boyu fatura demektir. Kuru mu yağlı mı, hangi kayıp sınıfı sorusunu kuru tip trafo mu yağlı tip mi karar tablomuzla birlikte değerlendirebilirsiniz.

Kompanzasyon: aynı işi daha az akımla görmek

Güç faktörü (cos φ) düşükse, aynı aktif gücü taşımak için şebekeden daha fazla akım çekilir. İlişki basittir: aynı aktif güçte akım ∝ 1/cos φ ve kayıplar I² ile orantılıdır. Kompanzasyon rehberimizde de gösterdiğimiz gibi, cos φ’yi 0,70’ten 0,95’e çıkarmak akımı yaklaşık %73,7’sine indirir ve I²R kayıplarını yaklaşık %46 azaltır. Reaktif gücün ve kVAr hesabının temeli için kompanzasyon rehberine bakabilirsiniz.

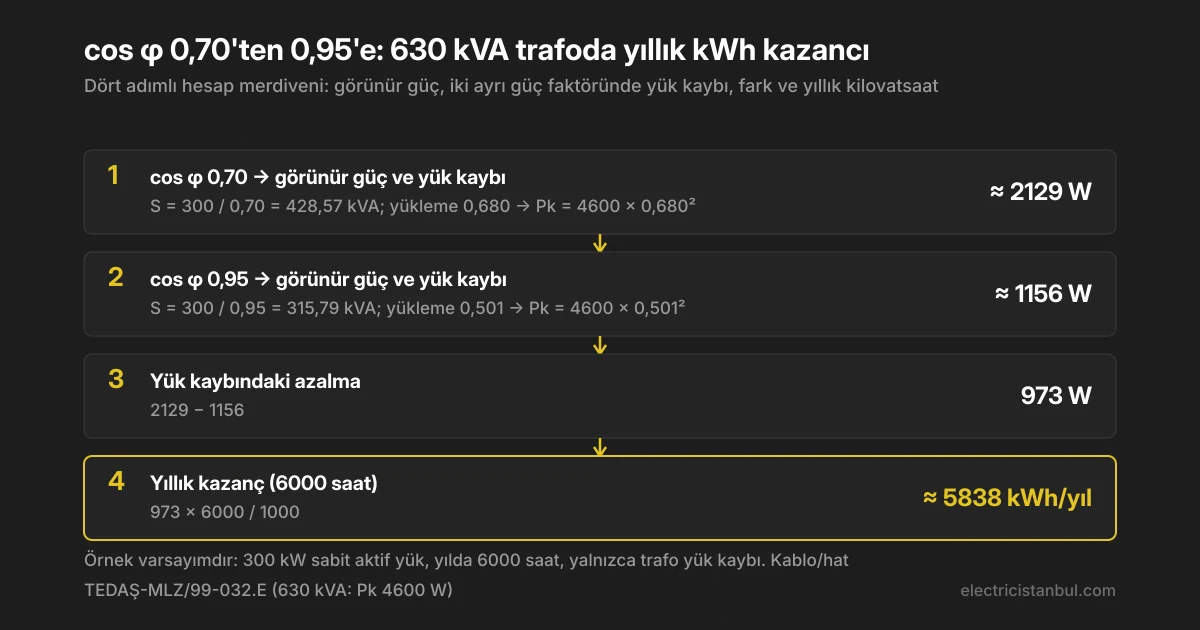

Düşük güç faktörü yalnızca hatlarda değil, trafonun kendi yük kaybında da fark yaratır. Çünkü düşük cos φ, görünür gücü (kVA) büyütür ve trafonun yüklenme oranını yukarı çeker. Aynı 630 kVA trafoda hesaplayalım (örnek varsayımdır: sabit 300 kW aktif yük, yılda 6000 saat):

• cos φ 0,70: S = 300 / 0,70 = 428,57 kVA → yükleme 428,57 / 630 = 0,680 → Pk = 4600 × 0,680² = 4600 × 0,4628 ≈ 2129 W
• cos φ 0,95: S = 300 / 0,95 = 315,79 kVA → yükleme 315,79 / 630 = 0,501 → Pk = 4600 × 0,501² = 4600 × 0,2513 ≈ 1156 W
• Fark: 2129 − 1156 = 973 W → 973 × 6000 / 1000 ≈ 5838 kWh/yıl

Bu 5838 kWh yalnızca trafonun yük kaybındaki azalmadır; kablo ve hat kayıplarındaki düşüş ile reaktif güç cezasının önlenmesi bunun üstüne eklenir. Yani kompanzasyonun kazancı tek kalem değildir. Doğru kVAr’ı ve pano tipini seçmek için kompanzasyon türü seçimi yazımıza bakmanızı öneririz.

TS EN ISO 50001: ölçtüğünüzü yönetmek

Tek seferlik iyileştirme kalıcı olmaz; verim yönetilmezse geri kayar. TS EN ISO 50001:2018 enerji yönetim sistemi standardı, Planla–Uygula–Kontrol et–Önlem al (PUKÖ) sürekli iyileştirme çevrimine dayanır. Pratikte bu, bir enerji ana hattı (EnB) belirleyip (geçmiş tüketim temelli referans) ve enerji performans göstergeleri (EnPI) tanımlayıp — örneğin ton ürün başına kWh — her dönem bunları ölçmek demektir. Motoru IE3’e çevirdiğinizi veya kompanzasyonu devreye aldığınızı EnPI eğrisinde görmüyorsanız, kazanç tahmin olarak kalır. Standart, “kurduk bitti” değil, periyodik gözden geçirme ister.

Hangi kaleme önce girilir

Sahada bütçe ve durma süresi sınırlıdır; sıralama önemlidir. Aşağıdaki karar mantığı sayısal iddia içermez, yalnızca önceliklendirme çerçevesidir:

Genel kural: en çok ve en sürekli dönen yük, en çok kWh’yi barındırır; önceliği oraya verin.

Sık yapılan hatalar

• Ölçmeden yatırım yapmak. Yük profili bilinmeden seçilen kVAr veya sürücü, çoğu zaman yanlış boyutlanır.
• Motoru sınıfa bakıp kısmi yükte çalıştırmak. IE4 motor %30 yükte, doğru boyutlu IE2’den kötü verim verebilir.
• Boşta bekleyen trafoyu unutmak. Yük çekilmese de P0 ödenir; gereksiz paralel trafo sessiz bir gider kalemidir.
• Kompanzasyonu yalnız ceza için düşünmek. Düşük cos φ, trafo ve kablo kayıplarını da büyütür; kazanç tek kalemden fazladır.
• Harmonikli tesiste standart kondansatör kurmak. Sürücü yoğun ortamda kompanzasyon, rezonans ve aşırı yüklenme riski taşır; reaktörlü/detune çözüm değerlendirilmelidir.
• İyileştirmeyi izlememek. EnPI takibi olmadan kazanç zamanla geri kaybeder.
