AKIM KORUMA RÖLESİ NEDİR?
Elektrik sistemlerinde aşırı akım, kısa devre ve aşırı yük gibi durumlar en sık karşılaşılan arızalardan biridir. Akım koruma rölesi, bu tehlikelere karşı sistemleri ve ekipmanları koruyan temel bir güvenlik cihazıdır. Özellikle alçak gerilim panolarında ve motor devrelerinde sıkça kullanılan bu röle, akımı sürekli izleyerek olası hasarları önler. Bu yazıda akım koruma rölesi nedir, ne işe yarar, çalışma prensibi, çeşitleri ve alçak gerilim sistemlerindeki kullanımı detaylı olarak açıklanacaktır.
Akım Koruma Rölesi Nedir, Ne İşe Yarar?

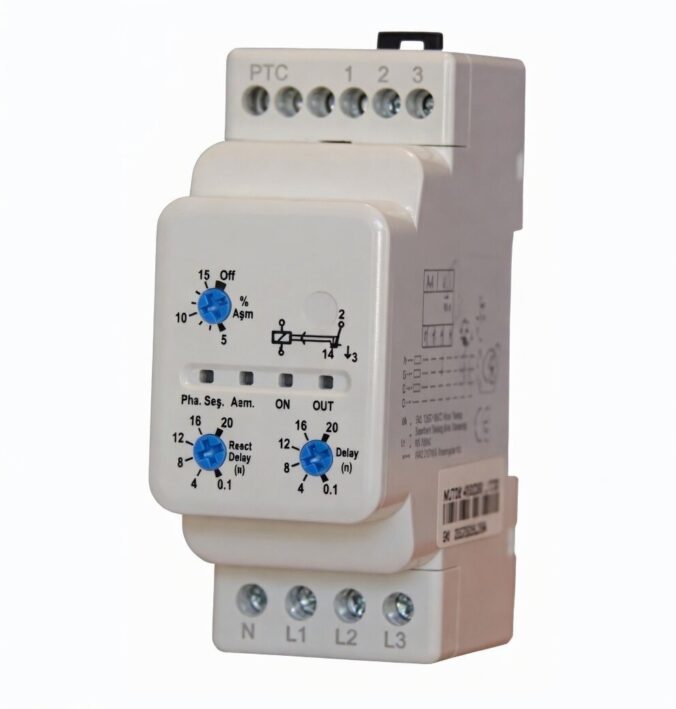

Akım koruma rölesi, elektrik devrelerinde akan akımı sürekli ölçen ve belirlenen sınır değerlerin üzerine çıktığında devreyi keserek koruma sağlayan bir röle tipidir. Aşırı yük, kısa devre ve topraklama akımı gibi durumlara karşı sistem güvenliğini sağlar.
Motorlar, kablolar ve diğer elektrik ekipmanları nominal akım değerinin üzerinde çalıştığında aşırı ısınır. Bu ısınma yalıtımın bozulmasına, yangın riskine ve ekipmanların kalıcı hasar görmesine yol açar. Akım koruma rölesi bu tür durumları anında algılayarak kontaktörü veya devre kesiciyi açar ve sistemi korur.
Ayrıca ani kısa devre akımlarına karşı hızlı müdahale ederek hem motorları hem de kablo hatlarını büyük hasarlardan korur. Akım koruma rölesi özellikle fabrika panoları, dağıtım tabloları ve büyük güç tüketen cihazların besleme devrelerinde vazgeçilmez bir koruma elemanıdır.
Akım Koruma Rölesi Çalışma Prensibi
Akım koruma rölesi iki temel mekanizma ile çalışır: termik koruma ve manyetik koruma.
Termik koruma uzun süreli aşırı yük durumlarını algılar. Röle içerisindeki bimetal plakalar veya elektronik sensörler üzerinden geçen akımı izler. Akım nominal değerin üzerinde seyrettiğinde plakalar ısınır, bükülür ve kontak açılır. Bu koruma motorun ısınma karakteristiğine (zaman-akım eğrisi) göre tasarlanır.
Manyetik koruma ise ani ve çok yüksek kısa devre akımlarına karşı hızlı tepki verir. Kısa devre anında oluşan yüksek manyetik alan, bobin veya manyetik mekanizmayı harekete geçirerek kontağı anında açar. Bu sayede milisaniyeler içinde devre kesilir ve hasar minimuma iner.
Modern elektronik akım koruma rölesi modellerinde mikroişlemci kullanılarak daha hassas ölçümler yapılır. Bu modellerde ayarlanabilir zaman gecikmeleri, farklı koruma eğrileri (Inverse, Very Inverse vb.) ve ek fonksiyonlar (faz dengesizliği, termik hafıza) bulunur.
Akım Koruma Rölesi Çeşitleri Nelerdir?
Akım koruma rölesi çeşitleri koruma kapsamına ve teknolojisine göre farklılık gösterir. En yaygın türleri şunlardır:
Termik akım koruma rölesi: Klasik bimetal yapılı modellerdir. Aşırı yük koruması sağlar. Ekonomik ve basit uygulamalarda sık tercih edilir.
Manyetik akım koruma rölesi: Sadece kısa devre koruması yapar. Hızlı tepki süresiyle bilinir.
Termik + manyetik kombine röle (MCCB tipi): Hem uzun süreli aşırı yük hem de ani kısa devre koruması sağlar. Endüstriyel panolarda en çok kullanılan tiptir.
Elektronik akım koruma rölesi: Mikroişlemci tabanlıdır. Aşırı akım, kısa devre, faz kaybı, asimetri ve hatta topraklama koruması gibi birden fazla fonksiyonu bir arada sunar. Ayarları çok hassas yapılabilir.
Multifonksiyonel akım koruma rölesi: Akım izlemenin yanı sıra gerilim, güç, enerji tüketimi ve haberleşme özelliklerine sahiptir. Modern otomasyon sistemlerinde tercih edilir.
Seçim yapılırken devrenin nominal akımı, kısa devre kapasitesi ve uygulama tipi dikkate alınmalıdır.
Alçak Gerilim Sistemlerinde Akım Koruma Rölesi Kullanımı
Alçak gerilim sistemlerinde akım koruma rölesi 400 volt üç fazlı dağıtım panolarında ve motor besleme devrelerinde standart olarak kullanılır. Genellikle kontaktör ile birlikte seri bağlanır. Röle kontağı kontaktör bobin devresine seri olarak yerleştirilir.
Kullanım alanları arasında fabrika motor panoları, dağıtım tabloları, pompa sistemleri, kompresörler, konveyör hatları ve büyük aydınlatma devreleri sayılabilir. Alçak gerilim seviyesinde çalışan her güçlü yük için akım koruma rölesi kullanmak hem güvenlik hem de ekipman ömrü açısından önemlidir.
Kurulum sırasında rölenin ayarlanabilir tam yük akımı motor etiketindeki nominal akıma göre kalibre edilir. Termik ayar genellikle %90-110 aralığında, manyetik ayar ise kısa devre akımına göre 8-12 kat arasında seçilir.
Alçak gerilim sistemlerinde akım koruma rölesi kullanmanın avantajları şunlardır:
- Motor ve kablo ısınmasını önler
- Kısa devre hasarını minimuma indirir
- Yangın riskini azaltır
- Sistem güvenilirliğini ve ömrünü artırır
Periyodik bakımda röle ayarları kontrol edilmeli, kontaklar temizlenmeli ve test cihazıyla fonksiyon testi yapılmalıdır.
Akım Koruma Rölesi İle İlgili Sıkça Sorulan Sorular
Akım koruma rölesi ile motor koruma rölesi arasındaki fark nedir?
Motor koruma rölesi genellikle termik + faz koruması içerirken akım koruma rölesi daha çok aşırı akım ve kısa devre odaklıdır. Birçok uygulamada ikisi birlikte kullanılır.
Akım koruma rölesi nasıl ayarlanır?
Termik kısım motorun tam yük akımına göre, manyetik kısım ise beklenen kısa devre akımına göre ayarlanır. Elektronik modellerde dijital arayüz üzerinden daha hassas ayar yapılır.
Termik röle ile manyetik röle farkı nedir?
Termik röle uzun süreli aşırı yüklenmeye, manyetik röle ise ani kısa devrelere karşı koruma sağlar. Kombine modeller her ikisini de yapar.
Akım koruma rölesi olmadan motor çalıştırılabilir mi?
Kısa süreli basit uygulamalarda çalıştırılabilir ancak aşırı yük veya kısa devre durumunda motor ve kablolar büyük hasar görür. Bu nedenle her motor devresinde kullanılması önerilir.
Akım koruma rölesi arızalandığında ne olur?
Röle arızalandığında koruma devre dışı kalır. Bu durum aşırı ısınma, yangın veya ekipman hasarına yol açabilir. Bu yüzden düzenli test edilmesi önemlidir.
