AFDD ARK HATASI KORUMA CİHAZI NEDİR?

Elektrik tesisatlarında klasik koruma cihazlarının algılayamadığı tehlikeli ark hatalarına karşı geliştirilen en etkili çözümlerden biri AFDD ark hatası koruma cihazıdır. Bu cihazlar seri ve paralel arkları algılayarak devreyi hızla keser ve elektrik kaynaklı yangın riskini önemli ölçüde azaltır. Özellikle eski tesisatlar, ahşap yapılar ve yoğun elektrik kullanımı olan yerlerde güvenlik açısından büyük önem taşır.

AFDD Ark Hatası Koruma Cihazı Nedir, Ne İşe Yarar?

AFDD, İngilizce Arc Fault Detection Device ifadesinin kısaltmasıdır ve Türkçe karşılığı Ark Hatası Algılama Cihazıdır. Klasik otomatik sigorta ve kaçak akım korumalı sigortaların yetersiz kaldığı durumlarda devreye girer.

Cihazın temel görevi, kablo hasarları, gevşek bağlantılar, kablo ezilmeleri veya izolasyon bozulmaları nedeniyle oluşan arkları tespit ederek devreyi anında kesmektir. Bu sayede arkın yüksek sıcaklıkta yarattığı yangın riski önlenmiş olur. AFDD, hem insan güvenliğini hem de mal varlığını korur. Özellikle standart sigortaların ve kaçak akım rölelerinin algılayamadığı düşük akımlı ark hatalarına karşı ek koruma katmanı sağlar.

AFDD Ark Hatası Koruma Cihazı Çalışma Prensibi

AFDD içinde gelişmiş elektronik devreler ve sensörler bulunur. Cihaz, elektrik devresindeki akım ve gerilim dalga formlarını sürekli olarak izler. Normal çalışma koşullarında akım dalgası düzenli bir yapı gösterirken ark oluştuğunda karakteristik yüksek frekanslı gürültüler, ani sıçramalar ve düzensiz dalga şekilleri ortaya çıkar.

Cihaz bu imzaları dijital algoritmalarla analiz eder. Tehlikeli ark algılandığında mekanizma tetiklenir ve devre kesilir. AFDD, seri ark (aynı faz içinde) ve paralel ark (fazlar arasında) olmak üzere iki tip arkı da ayırt edebilir. Zararsız kıvılcımları (örneğin anahtar açma-kapama anındaki normal arkları) filtreleyerek gereksiz kesintileri önler. Bu hassas ayrım özelliği cihazın en önemli teknik üstünlüğüdür.

AFDD Ark Hatası Koruma Cihazı Çeşitleri Nelerdir?

AFDD’ler birkaç kritere göre sınıflandırılır.

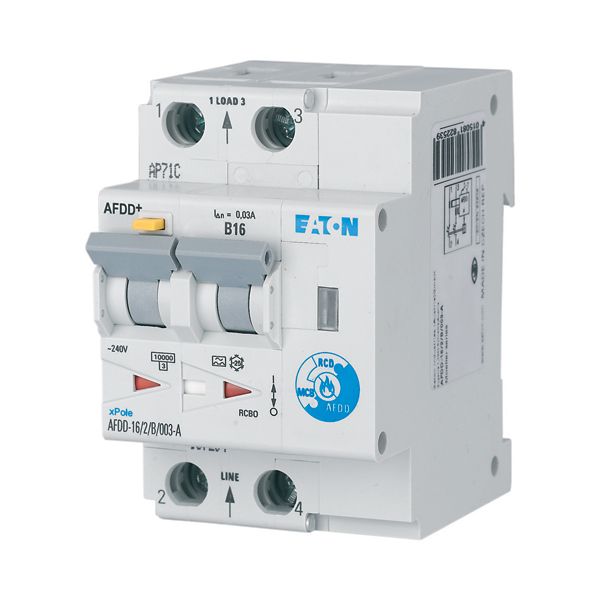

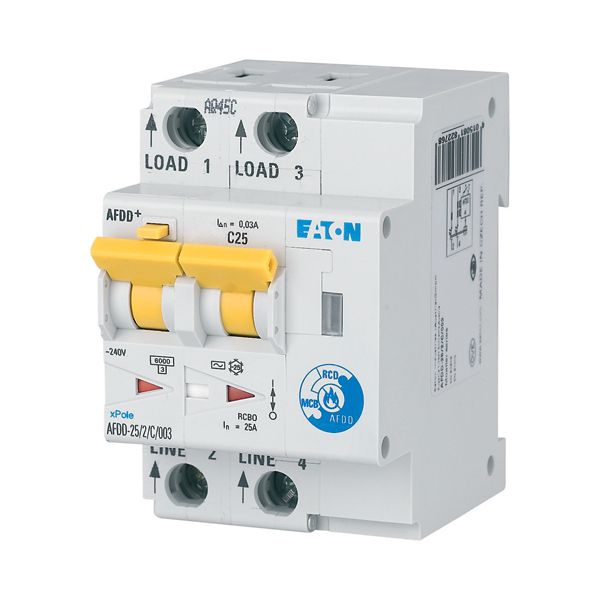

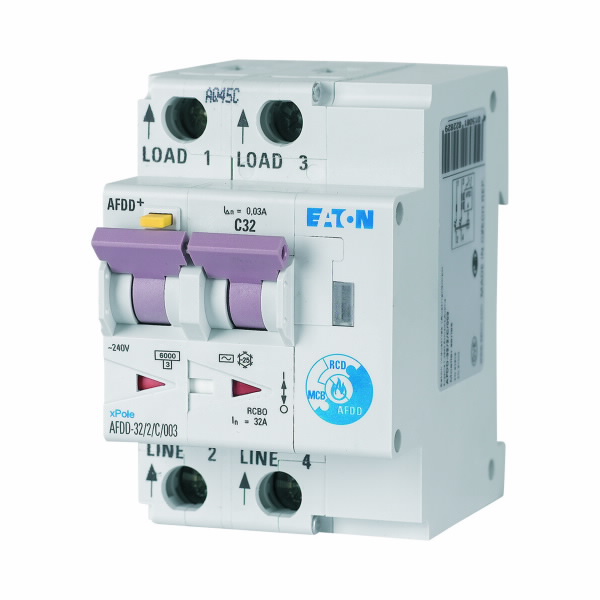

Teknoloji tipine göre temel AFDD ve kombine (AFDD + RCBO) modeller bulunur. Kombine modeller tek kasada ark algılama, kaçak akım ve aşırı akım koruması sunar.

Algılama kapasitesine göre seri ark algılayan, paralel ark algılayan ve her ikisini de algılayan modeller mevcuttur. Günümüzde çoğu cihaz her iki tipi de kapsar.

Amperaj ve kutup sayısına göre 16 A’dan 63 A’ya kadar, 1P+N, 2P, 3P ve 4P seçenekleri vardır. Konut uygulamalarında genellikle 1P+N veya 2P modeller tercih edilir.

Hassasiyet ve standartlara göre IEC 62606 uyumlu modeller genel kullanım için uygundur. Bazı gelişmiş modeller ek iletişim özellikleriyle uzaktan izleme imkanı da sunar.

AFDD Ark Hatası Koruma Cihazı Bizi Yangından Nasıl Korur?

Elektrik kaynaklı yangınların önemli bir bölümü ark hatalarından kaynaklanır. Klasik koruma cihazları yüksek akımlı kısa devreleri veya kaçak akımları algılarken, düşük akımlı gizli arkları çoğu zaman fark etmez. AFDD bu boşluğu doldurur.

Örneğin kablo izolasyonunun zamanla aşınması, bağlantı noktalarında gevşeme veya çivi çakma sonucu oluşan küçük arklar saatler veya günler boyunca devam edebilir. Bu durumda ortaya çıkan 3000-6000 derece sıcaklıktaki ark çevresindeki malzemeleri tutuşturur. AFDD arkı milisaniyeler içinde algılayıp devreyi keserek yangının başlamasını engeller.

Özellikle ahşap karkaslı evler, depo ve atölyeler, eski binalar ve yoğun priz kullanılan odalarda AFDD yangın riskini belirgin oranda düşürür.

Evlerimizde AFDD Ark Hatası Koruma Cihazı Kullanımı

Konutlarda AFDD kullanımı giderek yaygınlaşmaktadır. Yeni yapılan binalarda özellikle yatak odaları, mutfak, salon ve dış hat devrelerinde önerilir. Tadilat yapılan eski tesisatlara da kolayca entegre edilebilir.

Montajda panoda uygun yere yerleştirilir ve faz-nötr iletkenleri üzerinden geçirilir. Cihazın test düğmesiyle periyodik kontrol yapılması önemlidir. Genellikle ayda bir kez test etmek cihazın güvenilir çalışmasını sağlar.

Seçim yaparken devrenin akımı, kullanım amacı ve bina tipi göz önünde bulundurulmalıdır. Profesyonel bir elektrikçi tarafından montajı yapılmalı ve mevcut kaçak akım korumasıyla uyumlu olmasına dikkat edilmelidir.

AFDD Ark Hatası Koruma Cihazı Sıkça Sorulan Sorular

AFDD ile kaçak akım korumalı sigorta arasındaki fark nedir?

AFDD ark hatalarını algılarken kaçak akım korumalı sigorta (RCBO) toprak kaçaklarını algılar. İkisi farklı arıza tiplerine karşı koruma sağlar.

AFDD zorunlu mudur?

Yeni standartlarda özellikle yüksek yangın riski olan binalarda önerilir. Henüz tüm konutlarda zorunlu değildir ancak güvenlik açısından güçlü bir tercihtir.

AFDD gereksiz kesinti yapar mı?

Kaliteli modeller normal kıvılcımları filtreleyerek gereksiz açma yapmaz. Doğru seçim ve montaj ile bu risk minimumdur.

AFDD eski tesisata takılabilir mi?

Evet, mevcut panolara uyumlu modelleri vardır. Tadilat sırasında kolayca entegre edilebilir.

AFDD ne sıklıkta test edilmelidir?

Üretici tavsiyesine göre ayda bir kez test düğmesine basılarak kontrol edilmelidir.
