Paratoner Seçimi ve TS EN 62305: Franklin, Faraday ve Aktif Paratoner Karşılaştırması

Paratoner Seçimi ve TS EN 62305: Franklin, Faraday ve Aktif Paratoner Karşılaştırması

Paratoner, yıldırımın binaya rastgele bir noktadan girmesi yerine önceden belirlenmiş bir yakalama ucundan tutulup, iniş iletkenleri üzerinden topraklama sistemine güvenle boşaltılmasını sağlayan yapıdır. Amaç yıldırımı “önlemek” değil; deşarj yolunu kontrol altına almaktır. Bu ayrım pratikte önemli, çünkü sahada hâlâ “paratoner koyduk, artık yıldırım düşmez” mantığıyla eksik projelendirme yapılıyor.

Bu yazıda tanımda oyalanmadan asıl karar noktalarına odaklanıyoruz: hangi tip paratoner hangi yapıda seçilir, TS EN 62305 ile aktif paratonerlerin dayandığı NFC 17-102 arasındaki fark pratikte ne anlama gelir, yuvarlanan küre yöntemiyle koruma alanı nasıl hesaplanır ve iniş iletkeni/topraklama tarafında en sık yapılan hatalar nelerdir.

Standart Tarafı: TS EN 62305 mi, NFC 17-102 mi?

Bu konu Türkiye’de en çok kafa karıştıran noktadır çünkü ortada iki farklı felsefe var.

TS EN 62305 (IEC 62305) serisi yıldırımdan korunmanın uluslararası ana standardıdır. Bu standart yalnızca pasif yakalama yöntemlerini tanır:

• Franklin çubuğu (basit yakalama ucu)
• Faraday kafesi / mesh (örgü) yöntemi
• Gergi teli yöntemi

Standart bu üç yöntemi üç geometrik hesap tekniğiyle boyutlandırır: koruma açısı yöntemi, yuvarlanan küre yöntemi ve örgü (mesh) yöntemi.

NFC 17-102 ise Fransız kaynaklı bir standarttır ve aktif paratoneri (ESE — Early Streamer Emission) tanımlar. Aktif paratonerin iddiası, ucundan erken bir yukarı öncü (upward streamer) başlatarak koruma yarıçapını genişletmesidir. IEC 62305 bu genişletilmiş yarıçapı kabul etmez; bilimsel tartışması hâlâ süren bir konudur.

Pratik sonuç: Bir projede “IEC 62305’e uygunluk” isteniyorsa, aktif paratonerin kataloğundaki geniş koruma yarıçapını değil, cihazı basit bir Franklin çubuğu gibi kabul edip yuvarlanan küre ile hesaplamanız beklenir. Kamu ihalelerinde ve yangın sigortası şartnamelerinde bu ayrımı baştan netleştirmek gerekir, aksi halde uygulanan sistem “standart dışı” sayılabilir.

Koruma seviyeleri (LPL) ne demek?

TS EN 62305, yapının önemine ve risk analizine göre dört koruma seviyesi (LPL — Lightning Protection Level) tanımlar. Seçilen seviye doğrudan hesap parametrelerini belirler:

Seviyeyi keyfî seçmek yerine risk analiziyle (IEC 62305-2) belirlemek gerekir. Risk analizi kabaca şu formda ilerler:

R = N × P × L

Burada N yıllık yıldırım çarpma sayısı, P hasar olasılığı, L kayıp faktörüdür. Hesaplanan R değeri kabul edilebilir risk seviyesinin (RT) altına ininceye kadar koruma seviyesi yükseltilir.

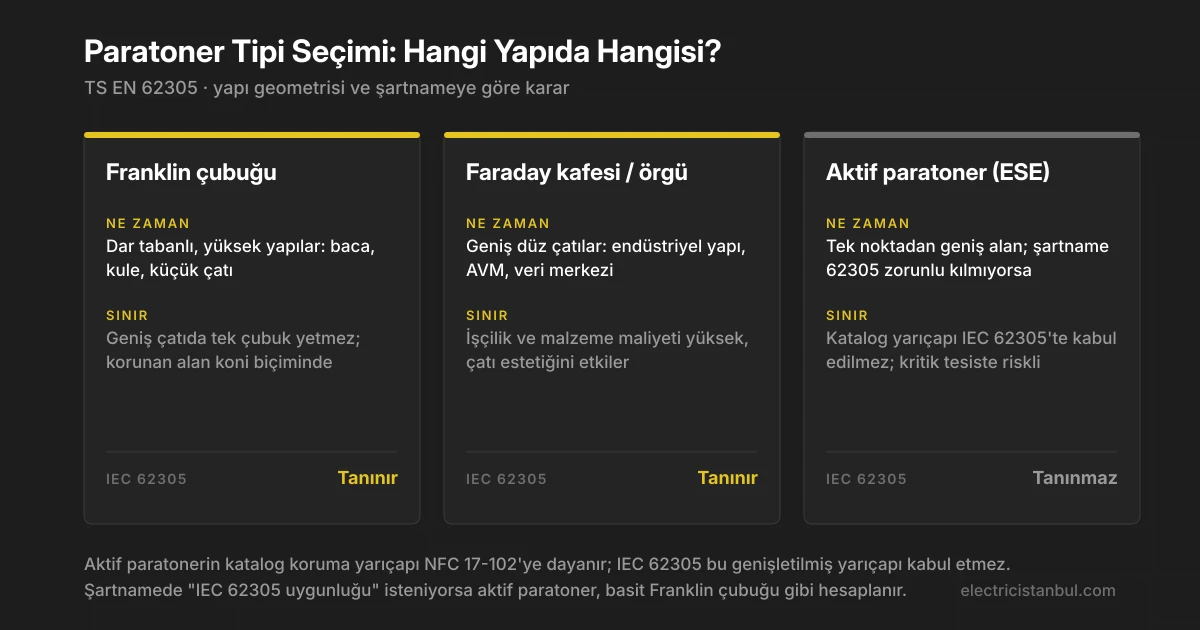

Seçim: Franklin mi, Faraday mı, Aktif mi?

Doğru tip, çatı geometrisine, yapı yüksekliğine ve içerdeki riske göre değişir. Sahada kullandığım kabaca karar mantığı şöyle:

Franklin çubuğu (tek yakalama ucu)

• Ne zaman: Küçük tabanlı, yüksek/dikey yapılar; bacalar, kuleler, küçük çatılı binalar.
• Avantaj: Basit, ucuz, hesabı nettir.
• Sınır: Geniş çatılarda tek çubuk yetmez; korunan alan koni şeklindedir ve çatının kenarları kolayca koni dışında kalır. Geniş yapıda çok sayıda çubuk gerekir ki bu da Faraday’a yaklaşır.

Faraday kafesi / örgü yöntemi

• Ne zaman: Geniş ve düz çatılı yapılar; endüstriyel binalar, AVM’ler, veri merkezleri.
• Avantaj: IEC 62305’in en güvenilir kabul ettiği yöntem. Çatıyı örgü ile sarıp çok sayıda iniş iletkeniyle akımı böler; iç yapıya endüklenen gerilimi düşürür (bu, hassas elektronik için kritik).
• Sınır: İşçilik ve malzeme maliyeti yüksek, çatı estetiğini etkiler.

Aktif paratoner (ESE)

• Ne zaman: Tek noktadan geniş alan korumak istenen, kafes yapmanın zor olduğu yapılar; ancak şartname IEC 62305 zorunluluğu koymuyorsa.
• Avantaj: Tek direk ile büyük yarıçap iddiası, hızlı montaj.
• Sınır: Katalog yarıçapları IEC 62305 tarafından kabul edilmez; laboratuvar koşullarındaki performans saha koşullarında garanti edilmez. Kritik tesiste tek başına aktif paratonere güvenmek risklidir.

Karar kısacası: Elektronik ve iç hassasiyet önem taşıyorsa Faraday/mesh; dar ve yüksek yapı ise Franklin; standart esnekse ve tek direkle geniş açık alan (örneğin açık depolama sahası, tribün) korunacaksa aktif paratoner değerlendirilebilir. Ama her durumda topraklama ve iniş iletkeni tarafı sistemin gerçek belkemiğidir.

Hesap: Yuvarlanan Küre Yöntemi

Yuvarlanan küre (rolling sphere) yönteminin mantığı şudur: seçilen LPL’ye ait yarıçaplı (r) sanal bir küre yapının üzerinde her yönde yuvarlanır. Kürenin dokunduğu her nokta yıldırım çarpması muhtemel noktadır; kürenin değmediği, altında kalan hacim korunmuş bölgedir.

Küre yarıçapı yıldırım akımıyla ilişkilidir ve şu bağıntıdan gelir:

r = 10 × I^0,65

Burada r metre, I ise yıldırım tepe akımı (kA) cinsindendir.

Sayısal örnek

LPL I için minimum korunan akım 3 kA kabul edilir:

r = 10 × 3^0,65 ≈ 10 × 2,04 ≈ 20 m

Yani LPL I sisteminde 20 m yarıçaplı küre kullanılır. Bunun pratik anlamı: 3 kA’dan küçük, yani çok zayıf yıldırımlar bile 20 m’lik küreye sığdığı için yakalama ucunun yanından geçip yapıya girebilir. Daha küçük yarıçap (daha katı koruma) istiyorsanız daha fazla yakalama ucu koymanız gerekir — koruma seviyesini I’e çıkarmanın maliyet sebebi tam olarak budur.

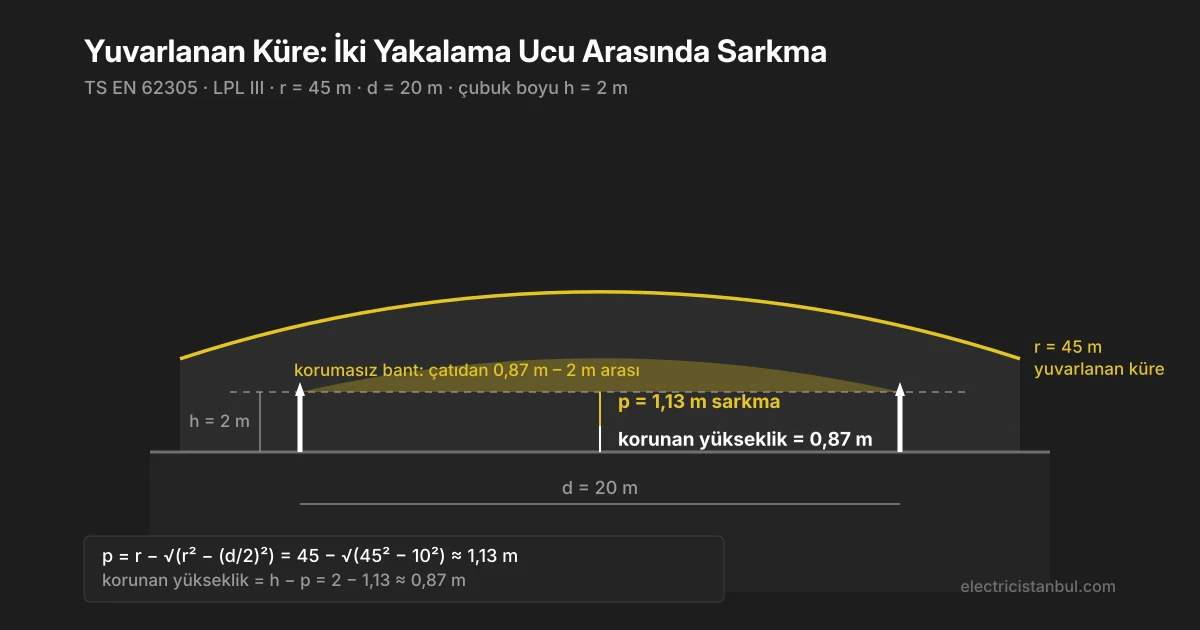

İki çubuk arasındaki koruma yüksekliğinin batması

Birbirinden d mesafe uzaklıkta iki yakalama ucu arasında, kürenin çatıya en çok yaklaştığı orta noktadaki sarkma (penetrasyon) derinliği şöyle hesaplanır:

p = r − √(r² − (d/2)²)

Örnek: r = 45 m (LPL III), iki çubuk arası d = 20 m olsun:

p = 45 − √(45² − 10²) = 45 − √(2025 − 100) = 45 − √1925 = 45 − 43,87 ≈ 1,13 m

Dikkat: bu 1,13 m sarkmanın kendisidir, koruma yüksekliği değil. Küre, iki çubuğun uçlarını birleştiren hattan 1,13 m aşağı iner. Yani 2 m boyunda çubuklar kullanıyorsanız orta noktada koruma yalnızca çatıdan 0,87 m (2 − 1,13) yüksekliğe kadar çıkar; çatı üstünde 0,87 m ile 2 m arasındaki bant küre tarafından “taranır” ve korumasızdır.

Pratik sonucu şudur: orta noktada klima dış ünitesi, baca veya anten gibi 0,87 m’yi aşan bir ekipman varsa doğrudan çarpma alır. Çözüm ekipmanı alçaltmak değildir — çubuğu uzatmak (h arttıkça h − p de artar) ya da çubuk aralığını kısaltmak (d küçüldükçe p küçülür). İki çubuk arasını 20 m yerine 14 m yaparsanız sarkma 1,13 m’den 0,55 m’ye iner ve aynı çubuk boyuyla korunan yükseklik 1,45 m’ye çıkar.

Ne zaman yanlış çıkar: Bu hesaplar çatının düz ve engebesiz olduğunu varsayar. Çatıda yükselen metal parçalar (baca, korkuluk, uydu direği) varsa küre onlara da dokunur; bu çıkıntıları ayrıca yakalama noktası olarak değerlendirmeniz gerekir. Sadece köşelere çubuk dikip ortadaki çıkıntıyı unutmak en sık yapılan hesap hatasıdır.

Koruma açısı yöntemi

Düşük yapılar için basit alternatif koruma açısı yöntemidir. Yakalama ucundan aşağıya doğru α açısıyla bir koni çizilir; koni içi korunmuştur. Kritik nokta: koruma açısı α, yapı yüksekliği arttıkça küçülür. Yani 20 m’lik bir çatıda geçerli olan açı, 60 m’lik yapıda çok daralır ve yöntem geçersizleşir — o yükseklikte yuvarlanan küre veya mesh yöntemine geçmek zorunludur. Bu yüzden koruma açısı yöntemi yalnızca alçak yapılarda kullanılır.

Uygulama: İniş İletkeni ve Topraklama

Paratoner sisteminin en çok ihmal edilen ve en çok arıza kaynağı olan kısmı yakalama ucu değil, iniş iletkeni ve topraklamadır. Yakalanan yıldırımı toprağa taşıyamayan bir sistem, yakalamadığı sistemden daha tehlikelidir çünkü kontrolsüz atlama (side flash) yaratır.

İniş iletkeni sayısı ve aralığı

TS EN 62305 iniş iletkenlerinin çevreye eşit aralıkla dağıtılmasını ister. Tipik maksimum aralıklar:

Pratik anlamı: Ne kadar çok iniş iletkeni, akım o kadar çok yola bölünür; her iletkendeki akım azalır, endüklenen manyetik alan ve atlama riski düşer. Tek iniş iletkeni ile büyük bir yapıyı korumaya çalışmak temel hatadır.

Sahada en sık yapılan hatalar

• Keskin köşeli iniş güzergâhı: İniş iletkeni 90°’den keskin dönüşlerle çekilmemeli. Keskin dönüşte yüksek frekanslı yıldırım akımı iletkende kalmak yerine düz devam edip yakındaki metale atlar. Dönüşlerde geniş yarıçap bırakılır.
• Topraklama direncinin ölçülmemesi: Hedef genelde ≤ 10 Ω’dur. Yüksek dirençte potansiyel yükselir, adım/dokunma gerilimi tehlikesi doğar. Topraklama tasarımı için trafo köşklerinde topraklama nasıl yapılır ve genel prensipler için topraklama neden yapılır yazılarındaki yaklaşımı paratoner topraklamasına da uygulayabilirsiniz.
• Ayrı topraklamalar arasında eşpotansiyel bağlantı yapılmaması: Paratoner topraklaması, bina koruma topraklaması ve işletme topraklaması yıldırım anında farklı potansiyele çıkarsa aralarında atlama olur. Eşpotansiyel baralar bu yüzden zorunludur. Bu ayrımın mantığı için işletme topraklaması ile koruma topraklaması arasındaki farklar yazısına bakılabilir.
• Aşırı gerilim koruması (SPD) unutulması: Paratoner dış korumadır; yıldırımın hatlara endüklediği aşırı gerilimden panolardaki hassas cihazları korumaz. İç koruma için pano girişlerine yıldırım/aşırı gerilim darbe koruyucuları (SPD Tip 1/Tip 2) konmalıdır. Bir tesiste harmonik ve şebeke kalitesi sorunları da varsa harmonik nedir yazısındaki filtreleme yaklaşımıyla birlikte planlamak gerekir.

Arıza ve Periyodik Kontrol

Paratoner sistemi “kur ve unut” ekipmanı değildir. Yıldırım almış bir sistemde iletken erimiş, kaynak noktası kopmuş veya topraklama direnci yükselmiş olabilir.

Periyodik kontrolde bakılması gerekenler:

• İniş iletkeni sürekliliği (kopukluk, korozyon, gevşek klemens)
• Topraklama direnci ölçümü (yılda en az bir kez, tercihen kuru sezon)
• Yakalama ucunda erime/deformasyon
• Aktif paratonerlerde iç elektronik/kıvılcım aralığı — bu bileşenler yıldırım sonrası bozulabilir ve dışarıdan anlaşılmaz; üretici test prosedürü uygulanmalıdır.
• Eşpotansiyel bağlantıların ve SPD’lerin durumu

Aktif paratonerin gizli riski budur: cihaz dıştan sağlam görünürken içteki tetikleme devresi arızalı olabilir ve sistem sessizce pasif çubuğa dönüşür. Bu durumda katalogda vaat edilen geniş koruma yarıçapı ortadan kalkar ama kimse fark etmez. Bu da kritik tesiste pasif yöntem tercih etme sebeplerinden biridir.

Özet Karar Listesi

1. Önce risk analizi yapıp LPL seviyesini belirleyin, tip seçimini sonra yapın.
2. Şartname IEC/TS EN 62305 zorunlu kılıyorsa aktif paratonerin geniş yarıçapına güvenmeyin; pasif yöntemle hesaplayın.
3. Geniş düz çatı + hassas elektronik → Faraday/mesh; dar yüksek yapı → Franklin.
4. Yakalama ucunu hesaplarken çatıdaki tüm çıkıntıları küre yöntemine dahil edin.
5. İniş iletkenlerini LPL’ye uygun aralıkla çoğaltın, keskin dönüşten kaçının.
6. Topraklama direncini ölçün, eşpotansiyel bağlantı ve SPD olmadan sistemi tamamlanmış saymayın.
7. Yıldırım sonrası ve periyodik kontrolü ihmal etmeyin.
