KAÇAK AKIM RÖLESİ NEDİR, NEDEN KULLANILIR?

KAÇAK AKIM RÖLESİ NEDİR, NEDEN KULLANILIR?

Elektrik tesisatlarında güvenlik her zaman öncelikli konudur. Kaçak akım rölesi, elektrik devrelerinde oluşan kaçak akımları algılayarak devreyi anında kesen kritik bir koruma cihazıdır. Bu sayede hem insan hayatı hem de tesisat güvenliği sağlanır. Özellikle alçak gerilim sistemlerinde yaygın olarak kullanılan kaçak akım rölesi, faz ve nötr arasındaki akım farkını tespit ederek elektrik çarpması ve yangın risklerini minimize eder. Günümüzde konutlardan endüstriyel tesislere, solar enerji sistemlerinden elektrikli araç şarj istasyonlarına kadar birçok alanda vazgeçilmez hale gelmiştir.

Kaçak Akım Rölesi Nedir?

Kaçak akım rölesi, elektrik devresinde faz iletkeninden geçen akım ile nötr iletkeninden dönen akım arasında bir dengesizlik olduğunda devreyi açan bir koruma elemanıdır. Bu dengesizlik, yalıtım hatası, arızalı cihaz, ıslak ortamda temas veya topraklama sorunu gibi nedenlerden kaynaklanan kaçak akımı ifade eder. Temel amacı, kaçak akımın insan vücuduna veya tesisata zarar vermesini önlemektir.

Kaçak akım rölesi, otomatik sigorta veya devre kesicilerden farklı olarak aşırı akım yerine kaçak akımı korur. Örneğin bir kişinin arızalı bir cihaza dokunması durumunda oluşan kaçak akım, röle sayesinde milisaniyeler içinde kesilir. Böylece elektrik çarpması riski büyük ölçüde azalır. Aynı zamanda yüksek kaçak akımlarının yol açabileceği ısınma ve yangın tehlikesine karşı da koruma sağlar. Elektrik İç Tesisleri Yönetmeliği gibi mevzuatlarda belirli panolarda kullanımı zorunlu kılınmıştır.

Kaçak Akım Rölesi Çalışma Prensibi

Kaçak akım rölesinin çalışma prensibi oldukça basittir ancak son derece etkilidir. Cihazın içinde toroidal yani halka şeklinde bir ölçüm transformatörü bulunur. Bu transformatörün içinden tüm canlı iletkenler yani faz ve nötr teller geçer.

Normal çalışma koşullarında fazdan çıkan akım ile nötrden dönen akım birbirine eşittir. Bu durumda toroidal transformatör üzerinde manyetik akı oluşmaz ve ikincil sargıda herhangi bir gerilim indüklenmez. Ancak devrede kaçak akım oluştuğunda faz ve nötr akımları arasında fark meydana gelir. Bu fark, toroidal transformatörde manyetik akı yaratır ve ikincil sargıda küçük bir akım indüklenir.

İndüklenen bu akım, rölenin elektronik veya elektromekanik devresine iletilir. Eğer fark akımı rölenin anma kaçak akım değeri yani ayar eşiğini aşarsa, röle mekanizması tetiklenir ve kontaklar açılır. Böylece devre enerjisiz hale gelir. Açma süresi genellikle 0,1 ila 0,4 saniye arasında değişir. Bu hızlı tepki sayesinde hem can güvenliği hem de mal güvenliği sağlanmış olur.

Kaçak Akım Rölesi Çeşitleri Nelerdir?

Kaçak akım röleleri kullanım amacına, algılama özelliklerine ve hassasiyet seviyelerine göre farklı türlerde üretilir. Başlıca çeşitleri şu şekilde sıralanabilir:

AC tipi kaçak akım rölesi, yalnızca sinüzoidal alternatif akımları algılar. Basit ev ve ofis uygulamalarında tercih edilir ancak elektronik cihazların yaygınlaştığı günümüzde sınırlı kalmaktadır.

A tipi kaçak akım rölesi, AC tipine ek olarak darbe şeklinde doğru akım bileşenlerini de algılar. LED aydınlatma, bilgisayar ve inverterli cihazların olduğu tesisatlarda daha güvenlidir.

B tipi kaçak akım rölesi, AC ve A tiplerinin algıladığı akımlara ilave olarak saf doğru akım ve yüksek frekanslı kaçak akımları da tespit eder. Solar inverter, frekans dönüştürücü, elektrikli araç şarj istasyonu gibi modern sistemlerde zorunlu hale gelmiştir.

Hassasiyet açısından ise 30 mA ve altı değerler insan koruma amacıyla kullanılırken 100 mA, 300 mA gibi değerler yangın koruması için tercih edilir. Ayrıca gecikmeli S tipi modeller selektif koruma sağlar ve üst kademe ile alt kademe rölelerin koordinasyonunu mümkün kılar.

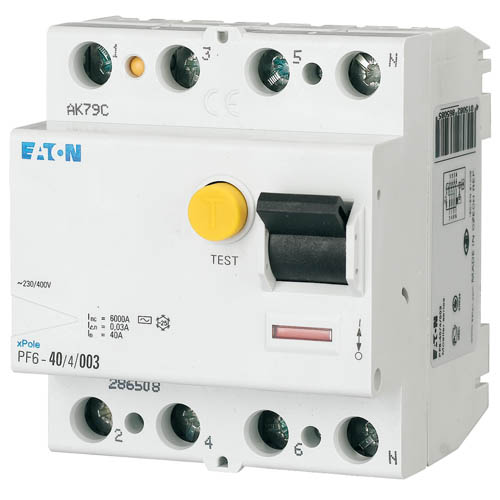

Kutup sayısı bakımından 2 kutuplu modeller tek faz sistemler için, 4 kutuplu modeller ise üç faz sistemler için uygundur. Nominal akım değerleri ise 25 A ile 125 A arasında değişir ve koruduğu devrenin yüküne göre seçilmelidir.

Kaçak Akım Rölesi Nasıl Seçilir?

Kaçak akım rölesi seçimi, tesisatın güvenliği ve sistemin sorunsuz çalışması açısından büyük önem taşır. Öncelikle korunacak yük tipi belirlenmelidir. Basit konut tesisatlarında A tipi 30 mA röle yeterliyken, solar veya endüstriyel uygulamalarda B tipi röle gerekebilir.

Anma kaçak akım değeri seçiminde amaç önemlidir. İnsan hayatını korumak için 30 mA, yangın riskine karşı ise 300 mA değerleri standarttır. Nominal akım değeri ise devredeki maksimum yük akımından büyük olmalıdır. Örneğin 40 A nominal akımlı bir devre için en az 40 A veya üzeri röle seçilmelidir.

Kutup sayısı, sistemin faz sayısına göre belirlenir. Üç fazlı sistemlerde 4 kutuplu modeller tercih edilir. Gecikme özelliği ise koordinasyon gerektiren panolarda S tipi modellerin kullanılmasını zorunlu kılar.

Seçim sırasında TS EN 61008-1 ve IEC 61008-1 gibi uluslararası standartlara uygunluk ile CE işareti mutlaka kontrol edilmelidir. Ayrıca montaj tipi de önemlidir; modüler ray tipi panolara uygun modeller tercih edilerek montaj kolaylığı sağlanır.

Doğru seçim yapıldığında kaçak akım rölesi hem gereksiz açmaları önler hem de maksimum koruma sağlar. Yanlış seçim ise ya sık arıza ya da yetersiz koruma ile sonuçlanabilir.

Kaçak Akım Rölesi İle İlgili Sıkça Sorulan Sorular

Kaçak akım rölesi ne işe yarar?

Kaçak akım rölesi, elektrik devresindeki kaçak akımları algılayarak devreyi keser. Bu sayede elektrik çarpması ve yangın gibi tehlikeleri önler.

30 mA kaçak akım rölesi ne için kullanılır?

30 mA hassasiyetindeki modeller insan hayatını korumak amacıyla tercih edilir. Vücuda geçen küçük kaçak akımları bile hızlı şekilde tespit eder.

Kaçak akım rölesi ile otomatik sigorta arasındaki fark nedir?

Otomatik sigorta aşırı akım ve kısa devreye karşı koruma yaparken kaçak akım rölesi faz ile nötr arasındaki fark akımını yani kaçak akımı korur.

Kaçak akım rölesi ne sıklıkta test edilmelidir?

Aylık periyotlarla test butonu kullanılarak kontrol edilmesi önerilir. Bu sayede mekanizmanın çalışır durumda olduğu doğrulanır.

B tipi kaçak akım rölesi ne zaman tercih edilmelidir?

Solar enerji sistemleri, frekans dönüştürücüler ve elektrikli araç şarj istasyonları gibi doğru akım bileşeni içeren uygulamalarda B tipi röleler kullanılmalıdır.
