Senkron Motor Seçimi: Çalışma Mantığı, Yol Verme ve Güç Faktörü Kontrolü

Senkron Motor Seçimi: Çalışma Mantığı, Yol Verme ve Güç Faktörü Kontrolü

Sahada karşılaşılan durum

Bir kompresör dairesinde devreye alınan 1500 kW’lık senkron motor, şebeke bağlantısı yapıldığı anda hiç dönmeye başlamadı; sadece titreşti ve ısındı. Pano etiketinde “amortisör sargılı, DC uyartımlı” yazıyordu ama saha ekibi rotoru doğrudan DC ile besleyip stator gerilimini vermişti. Bu hata, senkron motorun neden kendi kendine kalkamadığını ve hangi sırayla devreye alınması gerektiğini anlamadan yapılan tipik bir müdahaledir.

Senkron motor kısaca ne yapar

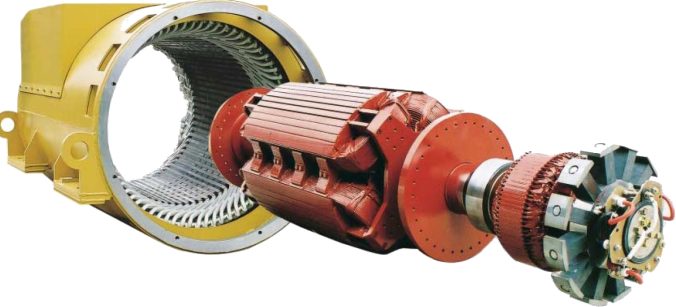

Senkron motor, stator sargılarının üç fazlı alternatif akım (AC), rotor sargılarının ise doğru akım (DC) ile beslendiği çift uyartımlı bir elektrik makinesidir. Stator, döner bir manyetik alan oluşturur; rotor bu alanla tam olarak aynı hızda, yani senkron hızda döner — yükteki değişiklik rotor hızını değiştirmez, yalnızca rotor ile döner alan arasındaki yük açısını değiştirir. Yapısı senkron jeneratörle (alternatörle) aynıdır; aradaki fark güç akış yönüdür. Konunun jeneratör tarafı için Senkron Jeneratör (Alternatör) Nedir? Yapısı ve Çalışması yazısına bakılabilir.

Senkron motor durma halinde kendiliğinden kalkamaz. Stator alanı döndükçe rotora etkiyen kuvvetin yönü sürekli değişir ve bir tam periyot boyunca ortalama moment sıfır çıkar. Bu yüzden motor önce başka bir yöntemle senkron hıza yakın bir değere getirilmek zorundadır; ancak o noktadan sonra DC uyartım verilip rotor döner alana “kilitlenir”.

Yol verme yöntemleri ve hangisi ne zaman seçilir

Senkron motora üç farklı şekilde yol verilebilir:

• Amortisör (söndürüm) sargılı asenkron yol verme: Rotor kutuplarına yerleştirilmiş kısa devre edilmiş sincap kafes sargıları sayesinde motor önce asenkron motor gibi hızlanır, senkron hıza yaklaştığında DC uyartım devreye alınır. Yol alma akımı uyartım sargılarından da geçtiği için akımın bir dirençle sınırlandırılması gerekir; sınırlandırılmazsa uyartım sargıları bu yüksek akımdan zarar görür.
• Yardımcı motorla mekanik tahrik: Mile dışarıdan bir DC motor veya asenkron motor bağlanarak rotor senkron hıza yakın bir değere getirilir, bu hıza ulaşılınca yardımcı motor sistemden çıkarılır.
• Frekans değiştirerek (sürücü ile) yol verme: Stator gerilimi frekansı sıfırdan senkron değere kademeli olarak çıkarılarak döner alan hızı yavaşça artırılır.

Saha tarafında hangi yöntemin seçileceği, mevcut bir sürücü/çevirici altyapısının olup olmadığına ve motorun kalkış sırasında şebekeye çektiği akıma tahammül olup olmadığına bağlıdır. Asenkron motorlarda kalkış akımı ve kayma-moment ilişkisi farklı bir mantıkla çözülür; bu karşılaştırma için Asenkron Motor Çalışma Prensibi: Senkron Hız, Kayma, Moment Hesabı yazısı yol vermeyi başka bir açıdan ele alır.

Senkron hız hesabı — sayısal örnek

Senkron hız, şebeke frekansı ve motorun kutup sayısına bağlıdır:

ns = 120 × f / p

Burada ns dakikadaki devir sayısını, f şebeke frekansını (Hz), p ise motorun toplam kutup sayısını belirtir. Örneğin 50 Hz şebekede çalışan 4 kutuplu bir senkron motor için:

120 × 50 / 4 = 1500 devir/dakika

Bu sonucun pratikteki karşılığı şudur: yük ne kadar artarsa artsın, motor senkronizmini koruduğu sürece mil hızı 1500 devir/dakikada sabit kalır; değişen tek şey rotor ile döner alan arasındaki yük açısıdır. Kutup sayısı etiketten yanlış okunursa (örneğin 4 kutup yerine 2 kutup alınırsa) hesaplanan hız gerçek değerin iki katı çıkar; bu da kaplin ve redüktör seçiminde ciddi bir hataya yol açar.

Güç faktörü kontrolü: senkron motorun kompanzasyon avantajı

Senkron motorun rotor uyartım akımı değiştirilerek stator tarafındaki güç faktörü kontrol edilebilir:

• Düşük uyartımda motor gecikmeli (lagging) güç faktörüyle çalışır ve şebekeden reaktif güç çeker.
• Normal uyartımda birim güç faktörüne yakın çalışır.
• Aşırı uyartımda ilerleyen (leading) güç faktörüyle çalışır ve şebekeye endüktif reaktif güç besler; bu sayede tesisteki diğer endüktif yüklerin güç faktörü iyileştirilir.

Standart senkron motorlar genellikle yüzde 100 (birim) veya yüzde 80 ileri güç faktöründe anma değeriyle üretilir; çoğu motorun alan sargısı, tam yükte 0,8 ileri güç faktörüne kadar uyartım yapabilecek büyüklüktedir. Bu özellik, senkron motoru aynı zamanda bir senkron kompansatör gibi kullanılabilir hale getirir — özellikle büyük pompa ve kompresör tesislerinde sabit hız ihtiyacıyla kompanzasyon ihtiyacı birlikte karşılanır. Kompanzasyon kararını tesis geneli kWh maliyeti üzerinden değerlendirmek isteyenler için Sanayide Enerji Verimliliği: Motor, Sürücü, Trafo ve Kompanzasyonda kWh Kazancını Hesaplama yazısı faydalı olur.

Seçim: senkron motor ne zaman tercih edilir

Senkron motorlar; sabit hızın zorunlu olduğu büyük güçlü pompa ve kompresör uygulamalarında, hız kararlılığının kritik olduğu düşük güçlü sistemlerde ve tesis güç faktörünü düzeltmek için kompanzasyon amaçlı tercih edilir. Asenkron motorla karşılaştırıldığında temel fark, yükle birlikte kayma oluşmaması ve uyartım akımı üzerinden güç faktörünün ayarlanabilmesidir. Sürücü (VFD) ile çalıştırılan sistemlerde moment-hız karakteristiği farklı bir seçim mantığı gerektirir; bu konuda Motor Sürücü Seçimi: Yük Momentine ve Akıma Göre VFD Boyutlandırma Rehberi ayrıntılı bir kıyaslama sunar.

Uygulamada dikkat edilmesi gerekenler

• Amortisör sargılı yol vermede, yol alma akımı uyartım sargısından da geçtiği için uygun bir dirençle sınırlandırılmadan devreye alınmamalıdır; aksi halde uyartım sargısı zarar görür.
• Uyartım, motor senkron hıza yakın bir değere ulaşmadan devreye alınmamalıdır; rotor henüz döner alanla aynı hızda değilken DC uyartım verilmesi, motorun senkronize olmasını engeller ve aşırı akım/ısınmaya yol açar.
• Yük açısı arttıkça üretilen döndürme momenti artar, ancak çift kutuplu bir senkron motorda yük açısı 90 dereceye ulaştığında moment en büyük değerine (devrilme momentine) ulaşır; bu noktadan sonra motor senkronizmini kaybeder (dışarı düşer).
• Transfer/yedekleme uygulamalarında senkron makinelerin paralel bağlanması ayrı bir disiplindir; ATS ile senkronizasyonlu transfer panosu arasındaki fark için Transfer Panosu Seçimi: ATS mi, Senkronizasyon mu? yazısına bakılabilir.

Arıza belirtileri ve teşhis

• Motor hiç kalkmıyor, titreşip ısınıyor: Amortisör sargısı üzerinden yol verme tamamlanmadan DC uyartımın erken verildiğine işaret eder; devreye alma sırası kontrol edilmelidir.
• Senkronizmden çıkma (dışarı düşme): Yük açısının 90 dereceyi aşacak kadar büyüdüğü, yani motorun kapasitesinin üzerinde yük çektiği veya uyartımın yetersiz kaldığı durumlarda görülür. Uyartım akımı ve yük birlikte değerlendirilmelidir.
• Aşırı ısınma, uyartım sargısında hasar: Yol alma akımının sınırlandırılmadan uyartım sargısından geçirilmesinin sonucudur; koruma direncinin devrede olup olmadığı kontrol edilmelidir.
• Beklenenden farklı güç faktörü okunması: Uyartım akımının düşük veya aşırı kaçtığına, yani motorun istenenden farklı bir uyartım bölgesinde çalıştığına işaret eder.

Standart: TS EN 60034-1 ne der

Senkron motor dahil döner elektrik makinelerinin anma değerleri ve performans gereksinimleri TS EN 60034-1 (döner elektrik makineleri — anma değerleri ve performans) kapsamında tanımlanır. Pratikte bu standart, motor etiketinde yer alan anma gücü, anma gerilimi, anma akımı, güç faktörü ve kutup sayısı gibi değerlerin hangi test koşullarında ve hangi tanımlarla verildiğini belirler. Bir senkron motor seçilirken etikette yazan güç faktörünün (örneğin 0,8 ileri) hangi yük ve uyartım koşulunda geçerli olduğu, bu standardın tanımladığı anma koşullarına göre okunmalıdır; etiket değeri farklı bir uyartım noktasında elde edilmiş sonuçla karşılaştırılırsa yanlış bir kıyas yapılmış olur.

Karar özeti

Senkron motor seçimi, sabit hız ihtiyacı ile güç faktörü kompanzasyonu ihtiyacının aynı anda var olduğu uygulamalarda öne çıkar. Doğru yol verme yöntemi ve uyartım sırası, motorun senkronizmini kaybetmeden devreye girmesini sağlar; uyartım akımı ise işletme sırasında güç faktörünü ayarlamak için kullanılabilir bir parametredir.
