FAZ KORUMA RÖLESİ NEDİR?

Elektrik sistemlerinde üç fazlı motor ve yüklerin güvenliği büyük önem taşır. Faz koruma rölesi bu sistemlerde sık karşılaşılan arızalara karşı kritik koruma sağlayan bir cihazdır. Özellikle sanayi tesisleri, pompa sistemleri ve büyük motorlu uygulamalarda faz kaybı veya dengesizlik gibi durumlar motorların hızlı şekilde hasar görmesine yol açabilir. Bu yazıda faz koruma rölesi nedir, ne işe yarar, çalışma prensibi, çeşitleri ve alçak gerilim sistemlerindeki kullanımı detaylı olarak açıklanacaktır.

Faz Koruma Rölesi Nedir, Ne İşe Yarar?

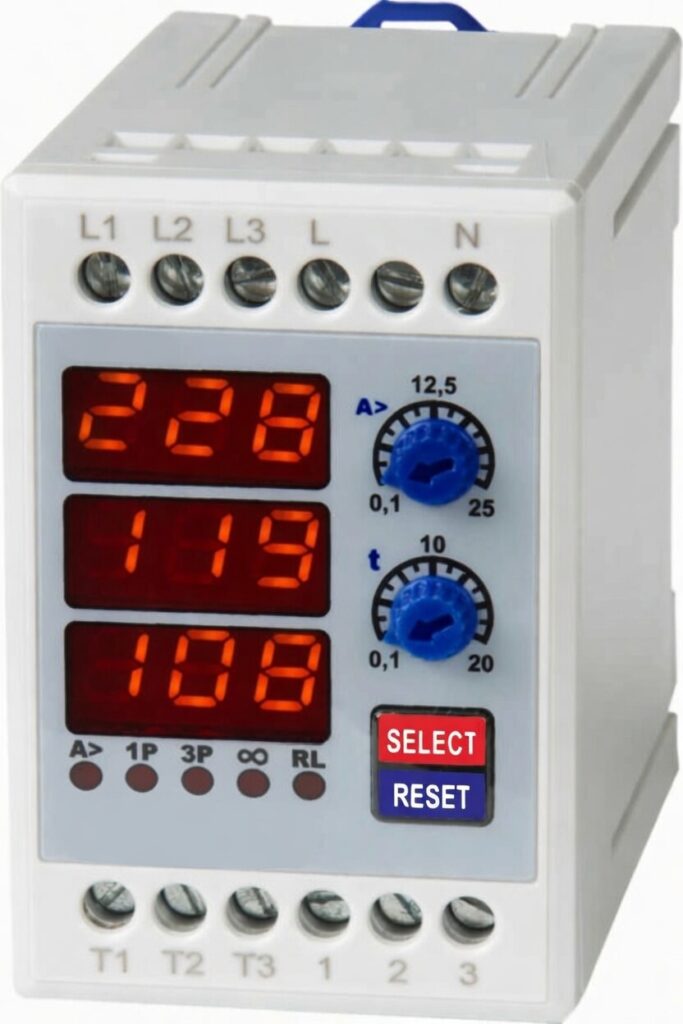

Faz koruma rölesi, üç fazlı elektrik sistemlerinde faz kaybı, faz sırası hatası, gerilim dengesizliği, düşük gerilim ve yüksek gerilim gibi anormallikleri tespit ederek bağlı yükleri koruyan bir koruma cihazıdır. Motor koruma rölesi veya faz sırası rölesi olarak da bilinir.

Faz koruma rölesi, üç fazlı elektrik sistemlerinde faz kaybı, faz sırası hatası, gerilim dengesizliği, düşük gerilim ve yüksek gerilim gibi anormallikleri tespit ederek bağlı yükleri koruyan bir koruma cihazıdır.

Üç fazlı motorlarda bir fazın kesilmesi durumunda motor tek fazla çalışmaya devam eder. Bu durum motor sargılarında aşırı akım ve ısınma yaratır, kısa sürede motorun yanmasına neden olur. Faz koruma rölesi bu tür durumları anında algılayarak motoru devreden çıkarır ve hasarı önler. Ayrıca faz sırasının yanlış bağlanması durumunda da motorun ters yönde dönmesini engeller.

Faz koruma rölesi sadece motorları değil, kompresör, fan, konveyör gibi üç fazlı yükleri de korur. Cihaz şebeke gerilimini sürekli izler ve ayarlanan sınır değerlerin dışına çıkıldığında kontaktör bobinini devre dışı bırakarak sistemi durdurur. Bu sayede hem ekipman ömrü uzar hem de beklenmedik arızalar ve üretim kayıpları minimuma iner.

Faz koruma rölesi sadece motorları değil, kompresör, fan, konveyör gibi üç fazlı yükleri de korur.

Faz Koruma Rölesi Çalışma Prensibi

Faz koruma rölesi R, S, T (veya L1, L2, L3) fazlarını doğrudan veya dolaylı olarak izler. Normal şartlarda üç faz gerilimi dengeli ve doğru sırada ise röle kontağı çeker ve kontaktör bobini enerjilenerek motor çalışır.

Rölenin temel koruma fonksiyonları şunlardır:

  • Faz kaybı (bir fazın tamamen kesilmesi)
  • Faz sırası hatası (ters faz bağlantısı)
  • Gerilim asimetrisi (fazlar arası dengesizlik)
  • Düşük gerilim
  • Yüksek gerilim (bazı modellerde)

Bu anormalliklerden herhangi biri tespit edildiğinde röle kontağı açılır ve bağlı kontaktörü devre dışı bırakır. Birçok modelde çekme gecikmesi (t.on) ve bırakma gecikmesi (t.off) ayarları bulunur. Bu ayarlar sayesinde kısa süreli gerilim dalgalanmalarında gereksiz açma-kapama önlenir.

Bazı modellerde nötr bağlantısı da bulunur ve nötr kopması durumunda da koruma sağlar. Röle mikroişlemci tabanlı veya elektromekanik yapıda olabilir. Modern modellerde asimetri oranı yüzde 5 ile yüzde 35 arasında ayarlanabilir.

Faz Koruma Rölesi Çeşitleri Nelerdir?

Faz koruma röleleri kullanım amacına ve koruma fonksiyonlarına göre farklı çeşitlerde üretilir. En yaygın çeşitler şunlardır:

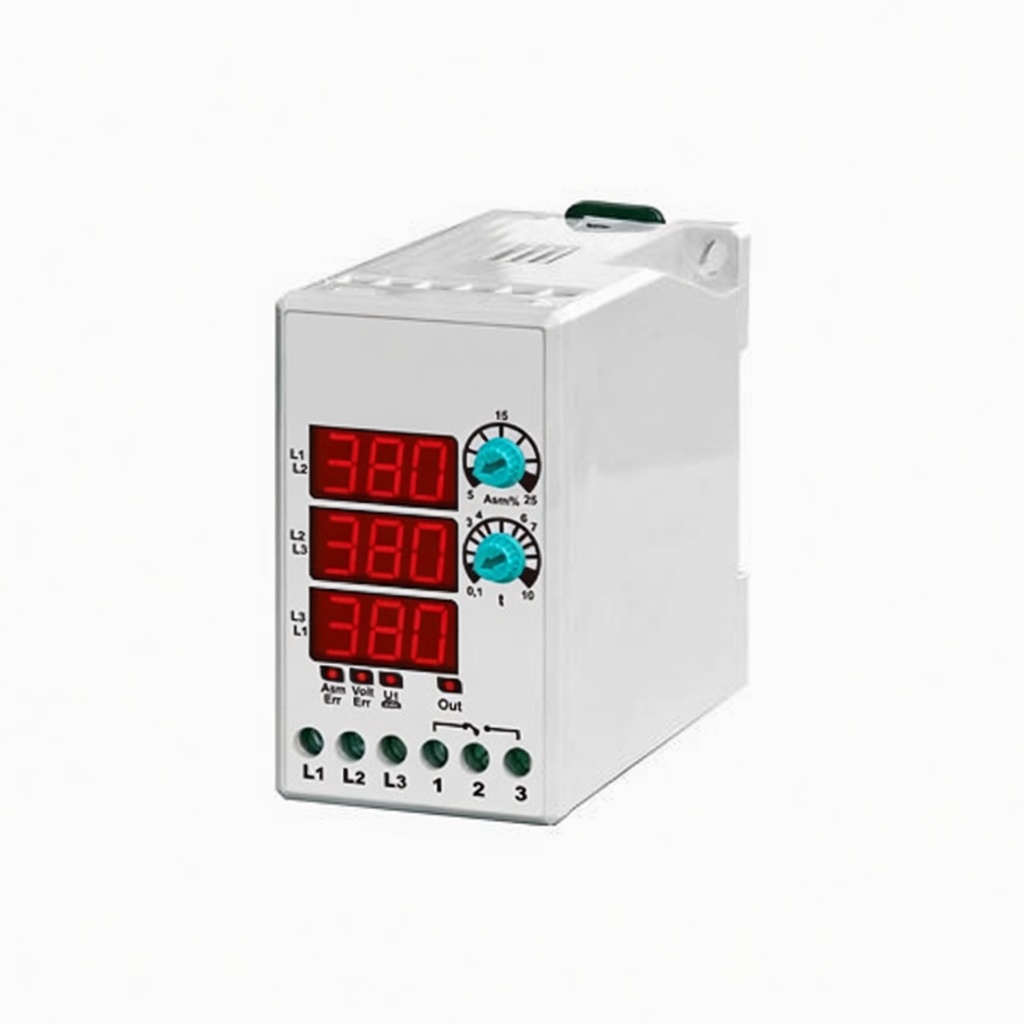

Faz (motor) koruma rölesi: Temel olarak faz kaybı ve gerilim dengesizliğine karşı koruma sağlar. Genellikle sabit veya ayarlanabilir asimetri değerine sahiptir.

Faz sırası koruma rölesi: Faz sırasını kontrol eder ve ters bağlantı durumunda sistemi durdurur. Özellikle motor yönünün kritik olduğu uygulamalarda tercih edilir.

Kombine faz koruma rölesi: Hem faz kaybı hem faz sırası hem de gerilim asimetrisi, düşük-yüksek gerilim gibi birden fazla fonksiyonu bir arada sunar. Nötrlü ve nötrsüz modelleri bulunur.

Bazı gelişmiş modellerde termik sensör (PTC) girişi de olur ve motor sargı sıcaklığını da izler. Seçim yapılırken sistemin gerilim seviyesi, yük tipi ve istenen koruma fonksiyonları dikkate alınmalıdır.

Alçak Gerilim Sistemlerinde Faz Koruma Rölesi Kullanımı

Alçak gerilim sistemlerinde faz koruma rölesi 400 volt üç fazlı dağıtım panolarında ve motor devrelerinde yaygın olarak kullanılır. Özellikle 380-400 volt seviyesindeki motor besleme devrelerinde standart koruma elemanı haline gelmiştir.

Kullanım yerleri arasında fabrika motor panoları, su pompaları, kompresör sistemleri, HVAC tesisatları, vinç ve konveyör sistemleri sayılabilir. Alçak gerilim panosunda kontaktör ile birlikte seri bağlanır. Röle kontağı genellikle kontaktör bobin devresine seri olarak bağlanır. Böylece herhangi bir faz sorunu tespit edildiğinde kontaktör açılır ve motor durur.

Alçak gerilim sistemlerinde faz koruma rölesi kullanmanın avantajları şunlardır:

  • Motorların tek fazla çalışmasını engeller
  • Aşırı ısınma ve yanma riskini azaltır
  • Üretim duruşlarını önler
  • Bakım maliyetlerini düşürür

Kurulum sırasında röle faz gerilimlerine doğru bağlanmalı ve asimetri, gecikme süreleri sisteme uygun şekilde ayarlanmalıdır. Periyodik olarak rölenin çalışması test edilmeli ve ayar değerleri kontrol edilmelidir.

Faz Koruma Rölesi İle İlgili Sıkça Sorulan Sorular

Faz koruma rölesi ile termik röle arasındaki fark nedir?

Termik röle, aşırı akım ve yük durumuna karşı koruma yaparken faz koruma rölesi faz kaybı, faz sırası ve gerilim dengesizliğine karşı koruma sağlar. İkisi birlikte kullanıldığında daha kapsamlı koruma elde edilir.

Faz koruma rölesi motoru nasıl korur?

Bir faz kesildiğinde veya gerilim dengesizliği oluştuğunda röle kontağı açılır ve kontaktörü devre dışı bırakarak motoru durdurur. Böylece motor sargılarında oluşan aşırı akım ve ısınma önlenir.

Faz sırası hatası nedir ve neden önemlidir?

Faz sırasının yanlış bağlanması motorun ters yönde dönmesine neden olur. Özellikle pompa ve fan gibi yönü kritik olan yüklerde bu durum ciddi hasara yol açabilir. Faz koruma rölesi bu hatayı anında tespit eder.

Alçak gerilim sistemlerinde faz koruma rölesi zorunlu mudur?

Zorunlu değildir ancak üç fazlı motorlu her sistemde şiddetle tavsiye edilir. Özellikle güçlü motorlarda faz kaybı durumunda hasar riski çok yüksektir.

Faz koruma rölesi ayarları nasıl yapılır?

Asimetri oranı, çekme gecikmesi ve bırakma gecikmesi potansiyometrelerle veya dijital arayüzle ayarlanır. Ayarlar motor gücüne, uygulama tipine ve şebeke kalitesine göre yapılmalıdır.
