MOTOR KORUMA RÖLESİ NEDİR?
Elektrik motorları sanayi tesislerinden konut uygulamalarına kadar birçok alanda yoğun olarak kullanılır. Motorların uzun ömürlü ve sorunsuz çalışması için doğru koruma cihazları seçmek büyük önem taşır. Motor koruma rölesi, üç fazlı motorları aşırı akım, faz kaybı, dengesizlik ve diğer elektriksel arızalara karşı koruyan temel bir güvenlik cihazıdır. Bu yazıda motor koruma rölesi nedir, ne işe yarar, çalışma prensibi, çeşitleri ve alçak gerilim sistemlerindeki kullanımı detaylı olarak ele alınacaktır.
Motor Koruma Rölesi Nedir, Ne İşe Yarar?
Motor koruma rölesi, elektrik motorlarını aşırı yük, kısa devre, faz kaybı, faz sırası hatası ve gerilim dengesizliği gibi tehlikelere karşı koruyan elektromekanik veya elektronik bir cihazdır. Motorun sargılarını ve mekanik aksamını hasardan korumak amacıyla tasarlanmıştır.
Motorlar nominal akımının üzerinde çalıştığında sargılarda aşırı ısınma meydana gelir. Bu durum motor yalıtımının bozulmasına ve kısa sürede motorun yanmasına yol açabilir. Motor koruma rölesi, motor üzerinden geçen akımı sürekli izler ve ayarlanan değerin üzerine çıktığında motoru devreden çıkarır. Böylece hem motor hem de bağlı sistem güvende kalır.
Ayrıca faz kaybı durumunda motor tek fazla çalışmaya devam eder ve bu durum motoru hızla tahrip eder. Motor koruma rölesi faz kaybını da algılayarak motoru anında durdurur. Bu röleler özellikle pompa, fan, kompresör, konveyör ve vinç gibi uygulamalarda vazgeçilmezdir.
Motor Koruma Rölesi Çalışma Prensibi
Motor koruma rölesi iki temel koruma mekanizması üzerine çalışır: termik koruma ve manyetik koruma.
Termik koruma, motorun uzun süreli aşırı yüklenmesini algılar. Bimetal plakalar veya elektronik sensörler sayesinde motor akımını izler. Akım nominal değerin üzerine çıktığında plakalar ısınır, bükülür ve kontak açılır. Bu işlem motorun ısınma eğrisine (zaman-akım karakteristiği) göre ayarlanır.
Manyetik koruma ise ani kısa devre akımlarına karşı hızlı tepki verir. Kısa devre durumunda çok yüksek akım oluşur ve manyetik bobin anında kontağı açar. Bu sayede motor ve kablolar büyük hasardan korunur.

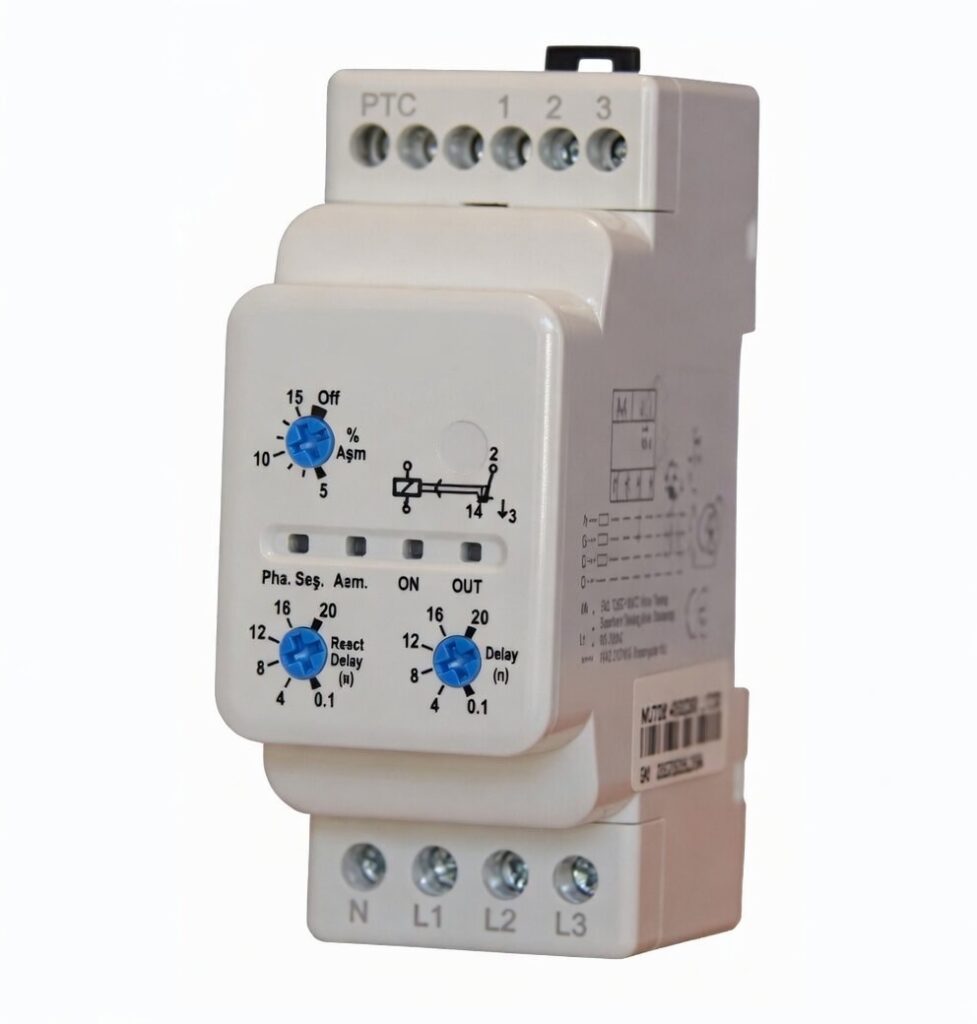

Modern motor koruma rölesi modelleri mikroişlemci tabanlıdır. Bu modeller faz kaybı, faz sırası hatası, gerilim asimetrisi, düşük gerilim ve yüksek gerilim gibi ek korumaları da içerir. Bazı modellerde PTC termistör girişi bulunur ve motor sargı sıcaklığını doğrudan ölçerek daha hassas koruma sağlar.
Röle ayarlarında tam yük akımı (In), sınıf (Class 10, Class 20, Class 30) ve reset modu (manuel veya otomatik) gibi parametreler belirlenir. Doğru ayar, motorun çalışma koşullarına göre yapılmalıdır.
Motor Koruma Rölesi Çeşitleri Nelerdir?
Motor koruma rölesi çeşitleri koruma kapsamına ve teknolojiye göre farklılık gösterir. En yaygın çeşitler şunlardır:
Termik motor koruma rölesi: Klasik bimetal yapılı modellerdir. Aşırı yük koruması sağlar. Genellikle ekonomik ve basit uygulamalarda tercih edilir.
Elektronik motor koruma rölesi: Mikroişlemci tabanlıdır. Faz kaybı, faz sırası, gerilim dengesizliği, termik koruma ve kısa devre koruması gibi birden fazla fonksiyonu bir arada sunar. Daha hassas ve güvenilirdir.
Multifonksiyonel motor koruma rölesi: Gelişmiş modellerde akım, gerilim, güç, enerji tüketimi ve sıcaklık ölçümleri yapabilir. Haberleşme özelliği (Modbus, Profibus) bulunan modeller uzaktan izleme imkanı sağlar.
Faz + termik kombine röleler: Hem faz koruma rölesi hem de termik koruma fonksiyonunu tek cihazda birleştirir. Alçak gerilim panolarında alan tasarrufu sağlar.
Seçim yapılırken motor gücü, çalışma ortamı, başlama yöntodu (direkt, yıldız-üçgen, soft starter vb.) ve istenen koruma seviyesi dikkate alınmalıdır.
Alçak Gerilim Sistemlerinde Motor Koruma Rölesi Kullanımı
Alçak gerilim sistemlerinde motor koruma rölesi 380-400 volt üç fazlı motor devrelerinde standart koruma elemanı olarak kullanılır. Dağıtım panolarında kontaktör ile birlikte seri bağlanır. Röle kontağı genellikle kontaktör bobin devresine seri olarak yerleştirilir.
Kullanım alanları arasında fabrika motor panoları, su pompaları, hava kompresörleri, fan sistemleri, konveyör bantları ve asansör motorları sayılabilir. Alçak gerilim seviyesinde çalışan motorlarda hem termik hem de faz koruma rölesi kullanmak en iyi uygulamadır.
Kurulum sırasında rölenin tam yük akımı motor etiketindeki değere göre ayarlanır. Sınıf seçimi motorun başlama süresine göre yapılır. Class 10 genellikle normal yükler için, Class 20 ve 30 ise ağır yük ve uzun süreli kalkış gerektiren motorlar için tercih edilir.
Alçak gerilim sistemlerinde motor koruma rölesi kullanmanın avantajları şunlardır:
- Motor ömrünü önemli ölçüde uzatır
- Ani duruş ve üretim kayıplarını azaltır
- Yangın ve elektrik kazası riskini düşürür
- Bakım maliyetlerini minimize eder
Düzenli bakımda röle ayarları kontrol edilmeli, kontaklar temizlenmeli ve test edilmelidir.
Motor Koruma Rölesi İle İlgili Sıkça Sorulan Sorular
Motor koruma rölesi ile faz koruma rölesi arasındaki fark nedir?
Motor koruma rölesi hem aşırı yük hem de faz kaybı, faz sırası gibi korumaları içerirken faz koruma rölesi genellikle sadece fazla ilgili korumaları sağlar. Birçok uygulamada ikisi birlikte kullanılır.
Motor koruma rölesi nasıl ayarlanır?
Röle üzerindeki ayar düğmesi ile motorun tam yük akımına göre kalibre edilir. Ayrıca sınıf (Class) ve reset modu da sisteme uygun seçilir.
Termik röle ile elektronik motor koruma rölesi farkı nedir?
Termik röle bimetal prensibiyle çalışırken elektronik modeller daha hassas ölçüm yapar ve faz kaybı, asimetri gibi ek korumalar sunar.
Motor koruma rölesi olmadan motor çalıştırılabilir mi?
Teknik olarak çalıştırılabilir ancak aşırı yük ve faz kaybı durumunda motor hızla hasar görür. Bu nedenle motorlu her devrede kullanılması şiddetle tavsiye edilir.
Motor koruma rölesi arızalandığında ne olur?
Röle arızalandığında motor korumasız kalır. Bu durum motorun aşırı ısınmasına veya ani kısa devre hasarına yol açabilir. Bu yüzden periyodik test yapılması önemlidir.
