Enerji Analizörü Seçimi: Ölçüm Sınıfı, Harmonik ve İzleme Amacına Göre Karar

Bir enerji analizörü siparişi çoğu zaman “panoya bir ölçüm cihazı koyalım” cümlesiyle başlar, sonra da katalogdan en çok özelliği olan model seçilir. Oysa cihazın ne işe yarayacağı belli olmadan yapılan seçim ya gereğinden pahalı bir Sınıf A cihazın tali panoda kWh saymasıyla, ya da harmonik şikayetini çözmesi beklenen ucuz bir ölçerin 15. harmoniğin ötesini hiç görememesiyle sonuçlanır. Doğru soru “hangi analizör” değil, “neyi izleyeceğim ve bu ölçüm kime delil olacak” sorusudur.

Enerji analizörü ile şebeke (güç kalitesi) analizörü arasındaki ayrım da tam burada başlar: birincisi enerji ve güç akışını, ikincisi gerilim kalitesi olaylarını hedefler. Aynı kutuda buluşabilirler ama seçim kriterleri farklıdır. Aşağıda kararı ölçüm sınıfı, harmonik derinliği, akım girişleri ve montaj disiplini üzerinden ayrıştırıyorum.

Önce izleme amacı: cihaz ne için var?

Seçim zincirinin ilk halkası, verinin ne için toplandığıdır. Üç tipik senaryo var ve her biri farklı bir sınıfa götürür:

• Enerji takibi ve reaktif güç yönetimi: Aylık tüketim, güç faktörü, kompanzasyon performansı. Burada ölçümün resmi delil değeri aranmaz; istatistiksel doğruluk yeterlidir.
• Güç kalitesi teşhisi: Ekipman arızaları, sürücü tetiklemeleri, aydınlatmada titreme (flicker), harmonik ısınma. Burada olayın zaman damgası ve dalga şekli kaydı kritiktir.
• Şebeke işletmecisiyle uyuşmazlık: Gelen gerilim kalitesinin sözleşmeye uygun olmadığını kanıtlamak. Burada ölçüm hukuken savunulabilir olmalı, yani standart bir metoda dayanmalı.

Bu üç amaç, doğrudan reaktif güç cezasının nasıl oluştuğunu adım adım işlediğimiz yazıda anlattığımız kompanzasyon takibinden, saf güç kalitesi teşhisine kadar uzanan bir yelpaze. Amacı netleştirmeden yapılan seçim neredeyse her zaman yanlış tarafa kaçar.

Ölçüm sınıfı: IEC 61000-4-30’un pratikteki karşılığı

Güç kalitesi ölçümünde ortak dil IEC 61000-4-30 standardıdır. Bu standart cihazları ölçüm yöntemine ve doğruluğuna göre sınıflara ayırır:

• Sınıf A: Ölçüm yöntemi ve toleransları standartta katı biçimde tanımlıdır. İki farklı Sınıf A cihaz aynı sinyali ölçtüğünde, belirsizlik payları içinde aynı sonucu vermek zorundadır. Gerilim ölçüm belirsizliği anma gerilimine (Udin) göre ±%0,1 mertebesindedir. Bu yüzden uyuşmazlık ve resmi raporlamada delil niteliği taşır.
• Sınıf S: İstatistiksel izleme için tanımlanmıştır. Yöntem daha esnek, belirsizlik biraz daha gevşektir. Trendleri, aşımları, ortalama değerleri görmek için fazlasıyla yeterlidir; ama iki farklı Sınıf S cihazın birebir aynı olayı aynı şekilde raporlaması garanti değildir.
• Sınıf B (ve sınıfsız enerji ölçerler): Eski cihazların kapsandığı, yeni tasarımlarda önerilmeyen geçiş sınıfıdır. Pratikte bugün tercih listesine girmez.

Saha kararı şuna iner: Ölçüm sonucunu üçüncü bir tarafa (işletmeci, sigorta, mahkeme) göstererek bir iddiayı ispatlayacaksanız Sınıf A alın. Sadece kendi tesisinizi izleyip iyileştirme yapacaksanız Sınıf S hem yeterli hem daha ekonomiktir. Sınıf A cihazı tali panoda kWh saydırmak, kalibreli bir teraziyle un çuvalı tartmaya benzer; para orada boşa gider.

Sınıf A / Sınıf S / basit ölçer arasında seçim

Gün geçtikçe eskimeyen tek kriter, cihazın verisinin “nereye kadar” güvenilir olması gerektiğidir. Aşağıdaki karşılaştırma, üç seçeneğin tipik konumlanmasını özetliyor.

Ölçüm sınıfına göre analizör konumlandırma

Bu ayrımı yaptıktan sonra ikinci filtre harmonik derinliğidir.

Harmonik ölçümü: kaçıncı harmoniğe kadar ve hangi yöntemle?

Harmonik ölçümünün de bir standardı var: IEC 61000-4-7. Bu standart harmoniklerin nasıl gruplandığını ve hangi zaman penceresinde toplanacağını tanımlar. Cihaz seçerken iki soru sorulur:

1. Cihaz kaçıncı harmoniğe kadar ölçüyor? Klasik istek 50. harmoniğe kadardır. Frekans dönüştürücülerin ve LED sürücülerinin yoğun olduğu tesislerde 40-50. harmonik aralığı gerçekten anlamlı bileşen taşır; sadece 15. harmoniğe kadar bakan bir cihaz bu tabloyu göremez.
2. Toplam harmonik bozulma (THD) mu yoksa ara harmonikler (interharmonik) de mi gerekiyor? Kaynak makineleri, ark ocakları ve bazı sürücüler şebeke frekansının katı olmayan bileşenler üretir. Titreme (flicker) şikayetinin kökeninde çoğu zaman bu ara harmonikler yatar; bunları görmek isteyen tesiste ara harmonik ölçen bir cihaz şarttır.

Harmonik değerlendirmesinde referans EN 50160‘tır: kamu şebekesinde gerilim karakteristiklerinin sınırlarını verir. Örneğin haftalık ölçümde 10 dakikalık değerlerin %95’i için toplam gerilim harmonik bozulması sınırı %8, tek başına 5. harmonik için sınır %6 mertebesindedir. Bir cihaz seçerken bu sınırlara göre otomatik raporlama (uygunluk/uygunsuzluk) üretip üretmediğine bakılmalıdır; aksi halde ham veriyi elde manuel değerlendirmek gerekir.

THD ölçümünü EN 50160 sınırıyla okumak

Bir örnek üzerinden bakalım: bir AG ana panosunda yapılan haftalık ölçümde gerilim toplam harmonik bozulması ile bileşen sınırlarının nasıl yorumlandığını aşağıdaki adımlar gösteriyor. Buradaki mesele tek bir anlık değere değil, dağılımın büyük çoğunluğunun sınır altında kalıp kalmadığına bakmaktır.

Akım girişleri ve dönüştürücü seçimi

Enerji analizörünün doğruluğu, bağlandığı akım trafosunun (ya da Rogowski bobininin) doğruluğuyla sınırlıdır. En pahalı Sınıf A cihaz bile, sınıfı kötü bir akım trafosunun arkasında Sınıf A ölçüm yapamaz. Seçimde dikkat edilecekler:

• Akım trafosu doğruluk sınıfı: Ölçüm/enerji için 0,5S ya da 0,2S sınıfı hedeflenir. Koruma sınıfı (5P, 10P) akım trafoları ölçüm için uygun değildir.
• Yük (burden) uyumu: Akım trafosunun anma yükü, kablo + cihaz yükünü karşılamalıdır. Uzun sinyal kabloları burden’ı artırır ve trafoyu doğruluk sınıfının dışına iter.
• Rogowski bobini: Mevcut bir panoda barayı sökmeden geçmeli montaj gerekiyorsa Rogowski pratik çözümdür; geniş ölçüm aralığı sunar ama düşük akımlarda gürültü tabanı yüksektir, çok küçük yükleri iyi ölçmez.
• Sekonder değer: 5 A mı 1 A mı, /333 mV mi? Cihazın giriş tipi ile trafonun çıkışı birebir uyuşmalıdır.

Haberleşme: veri panoda kalmasın

Analizör verisi izleme sistemine akmıyorsa yarısı ölü yatırımdır. Endüstriyel ortamda en yaygın çıkış Modbus RTU/TCP’dir. Protokol ve topoloji kararında Modbus ile Profibus farkını ve endüstriyel protokol seçimini ele aldığımız yazı doğrudan işinize yarar; analizör çoğu zaman aynı hattın bir düğümü olarak konumlanır. Cihaz seçerken kayıt (dahili log) kapasitesine de bakılmalıdır: haberleşme koptuğunda veriyi dahili hafızada tutup sonradan aktarabilen cihaz, olay analizinde boşluk bırakmaz.

Sahada sık yapılan montaj hataları

Doğru cihaz seçilse bile bağlantı hataları ölçümü çöpe çevirir. En sık görülenler:

• Akım trafosu polarite/yön hatası (P1-P2 ters): Aktif güç negatif çıkar, güç faktörü anlamsızlaşır. Devreye alırken bilinen bir yükle işaret kontrolü yapılmalıdır.
• Faz-akım eşleşmesi kayması: L1 gerilimi L2 akımıyla eşleşirse fazların gücü karışır, toplam doğru görünse bile faz bazlı analiz yanıltır.
• Gerilim referansı (nötr) bağlantısının unutulması: Faz-nötr ölçümde nötr referansı eksikse gerilim değerleri kayar. Üç fazlı dört telli sistemde nötr mutlaka bağlanır.
• Sinyal kablosunun güç kablosuyla aynı kanalda çekilmesi: Ekranlama (shielding) yapılmamış sinyal hattı, sürücü gürültüsünü toplayıp harmonik ölçümünü bozar. Ekran tek uçtan topraklanmalıdır.
• Ölçüm süresinin yetersizliği: Güç kalitesi olayları vardiya, hafta içi/sonu ve mevsimle değişir. EN 50160 mantığındaki değerlendirme için en az bir tam hafta ölçüm alışkanlık haline getirilmelidir.

Standart tarafı: IEC 61557-12 ve PMD anma değeri

Enerji ölçüm ve izleme cihazlarının performansı IEC 61557-12 kapsamında “performans ölçüm ve izleme cihazı (PMD)” olarak tanımlanır. Bu standart, cihazın ölçtüğü büyüklüklerin (aktif/reaktif/görünür güç, enerji, THD vb.) doğruluk anma değerlerini sınıflandırır. Katalogda “%1 doğruluk” gibi tek bir rakam yerine, hangi büyüklükte hangi sınıfta çalıştığı IEC 61557-12’ye atıfla verilmelidir. Pratik anlamı şudur: bir cihaz enerjide çok iyi ama güç faktörü ölçümünde vasat olabilir; standart atfı bu ayrımı görmenizi sağlar.

Özetle üç standart kararınızı şekillendirir: IEC 61000-4-30 ölçüm sınıfını (delil değeri), IEC 61000-4-7 harmonik ölçüm yöntemini, EN 50160 ise sonuçları değerlendireceğiniz sınırları verir. Bir cihazın kataloğunda bu üç koda da atıf yoksa, o cihazı güç kalitesi işi için değil, olsa olsa basit enerji takibi için değerlendirmek doğru olur.

Karar özeti

Seçim akışı kısaca şöyle işler: önce izleme amacı belirlenir, bu ölçüm sınıfını (A/S) verir; sonra tesisin harmonik yükü harmonik derinliğini ve ara harmonik ihtiyacını belirler; ardından akım trafosu sınıfı ve haberleşme altyapısı cihazı tamamlar. Bu sırayı tersten kurmak, yani önce cihaz seçip sonra amaca uydurmaya çalışmak, çoğu hatalı yatırımın kaynağıdır.

Tesisinizin izleme amacına göre doğru ölçüm sınıfı ve akım trafosu seçiminde destek için proje ekibimizle iletişime geçebilirsiniz.

📩 enerji analizörü ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

Kontaktör Seçimi: AC-3 Anma Akımı ve Termik Röle Ayarını Motor Gücüne Göre Belirleme

Bir pano imalatçısının en sık yaptığı hata, kontaktörü katalogdaki “anma akımı” büyük rakamına bakarak seçmektir. Katalog kapağında yazan 40 A değeri çoğu zaman AC-1 (dirençsel yük) içindir; aynı kontaktör AC-3 kategorisinde, yani gerçek bir motoru sürerken çok daha küçük bir motor gücüne dayanır. Motoru kalkış anındaki 6-8 katlık akımıyla, ömrü boyunca milyonlarca kez açıp kapatacak olan cihazı yanlış kolondaki rakama göre seçmek, kontaktörü birkaç ayda kaynatır.

Bu yazıda kontaktör ve ona bağlı termik rölenin seçimini motor gücü üzerinden, gerçek akım değerleriyle ele alıyoruz. Yol verme yönteminin (doğrudan, yıldız-üçgen, yumuşak yol verici) seçimi ayrı bir konu; onun için Soft Starter mı VFD mı, uygulamaya göre yol verici seçimi yazısına bakılabilir. Burada odak, yol verme yöntemi belli olduktan sonra kontaktörün ve termiğin doğru anma değerinin bulunmasıdır.

Kullanım kategorisi: AC-3 rakamı neden farklı

Kontaktör kataloğunda tek bir “anma akımı” yoktur. Cihazın kontaklarının açma sırasında karşılaşacağı yük çok farklı olabildiği için, standart kontaktörü kullanım kategorilerine göre sınıflandırır. Bu sınıflandırma TS EN / IEC 60947-4-1 (kontaktörler ve motor yol vericileri) standardında tanımlıdır. Pratikte üç kategoriyi bilmek yeter:

• AC-1: Dirençsel veya çok az endüktif yük (cos φ ≥ 0,95). Isıtıcı, rezistans, kompanzasyon kondansatörü hariç dirençsel yükler. Kontaktör bu kategoride en yüksek akıma dayanır çünkü açma anında ark küçüktür.
• AC-3: Kafesli (sincap kafesli) asenkron motorda, motor dönerken kapama ve normal akımda açma. Motor uygulamalarının %90’ı bu kategoridir. Anma akımı Ie, motorun normal çalışma akımını ifade eder ama kontaktör kalkıştaki 6-8 katlık akımı da defalarca kesecek şekilde boyutlandırılmıştır.
• AC-4: Motorda ters akım frenleme (plugging), ters yönde ani devreye alma, sık yol verme (jog). En ağır koşul. Aynı motor gücü için çok daha büyük kontaktör gerekir.

Bir örnekle netleşir: 18,5 kW / 400 V bir motor için bir kontaktör serisinde AC-3 anma akımı 40 A iken, aynı gövdenin AC-1 anma akımı 60 A civarında yazılabilir. Motoru AC-1 rakamına göre seçen kişi, gerçekte gücünün yarısı kadar motor sürebilecek bir cihazla karşı karşıya kalır.

AC-3 anma akımını motor gücüne göre seçmek

400 V üç fazlı kafesli asenkron motorlar için yaklaşık anma akımları ve doğrudan yol vermede seçilecek en küçük AC-3 kontaktör akımı aşağıdaki gibidir. Değerler cos φ ≈ 0,85 ve verim ≈ %88 kabulüyle yuvarlanmıştır; motorun etiketinde yazan gerçek akım (In) esastır.

Kural basit: AC-3 anma akımı, motorun etiket akımına eşit veya biraz büyük seçilir. Bir üst standart kademeye çıkmak (örneğin 37 A yerine 40 A) hem termik yükü rahatlatır hem de kontak ömrünü uzatır; ama gereksiz büyük seçmek de maliyeti şişirir ve termik rölenin ayar aralığını motorun akımına oturtmayı zorlaştırır.

Önemli bir uyarı: bu tablo doğrudan yol verme (DOL) içindir. Yıldız-üçgen yol vermede üç kontaktör kullanılır ve hat/üçgen kontaktörleri motor akımının yaklaşık 0,58 katına, yıldız kontaktörü ise 0,33 katına göre seçilir. Yani yıldız-üçgende her kontaktör DOL’a göre bir-iki kademe küçülebilir; bu da yıldız-üçgeni tercih etmenin gizli avantajlarından biridir.

Termik röle: ayarı motorun etiket akımına oturtmak

Kontaktör anahtarlar, korumayı termik röle (aşırı yük rölesi) yapar. Termik röle motorun uzun süreli aşırı yüklenmesine, faz kaybına ve sıkışmaya karşı korur — ama kısa devreye karşı korumaz; kısa devre korumasını motor koruma şalteri veya sigorta sağlar.

Termik röle seçiminde iki karar vardır:

1. Ayar aralığı: Rölenin ayar bileziği (dial), motorun etiket akımını (In) tam ortasına alacak şekilde seçilir. Örneğin 37 A çeken bir motor için 30-40 A aralıklı bir termik ideal olur; ayar 37 A’e getirilir. Aralığın en ucunda çalışan bir röle ya erken atar ya hiç korumaz.
2. Tetikleme sınıfı (trip class): Rölenin, motorun kalkış akımında ne kadar süre atmadan bekleyeceğini belirler. IEC 60947-4-1’e göre sınıflar, 7,2×Ie akımda soğuk durumdan atma süresine göre tanımlıdır:

• Class 10: 4-10 saniye. Standart yükler, kısa kalkışlı motorlar (pompa, kompresör).
• Class 20: 6-20 saniye. Atalet momenti daha yüksek yükler.
• Class 30: 9-30 saniye. Ağır kalkışlı yükler (büyük vantilatör, santrifüj, konveyör).

Saha hatası şudur: kalkışta termik atıyor diye ayar akımı motor akımının üstüne çıkarılır. Bu, aşırı yük korumasını fiilen devre dışı bırakır. Doğru çözüm, ayarı motor akımında bırakıp tetikleme sınıfını yükseltmektir (Class 10 yerine Class 20 veya 30). Kalkış süresi uzun olan motorlarda baştan Class 20/30 seçilmelidir.

Motorun neden ağır kalktığını, kayma ve moment ilişkisini derinlemesine anlamak için asenkron motorda kayma ve moment yazısı faydalıdır; kalkış süresini belirleyen esas budur.

Kapasite düşürme (derating) ve pano içi sıcaklık

Katalog anma değerleri genellikle 40 °C ortam sıcaklığı için verilir. Pano içi sıcaklık, sıkışık montaj, güneş gören saha panoları ve yüksek irtifa bu değeri düşürür. Buna kapasite düşürme (derating) denir. 55-60 °C’ye çıkan pano içlerinde AC-3 anma akımı %10-20 gerileyebilir; bu durumda ya kontaktör bir kademe büyütülür ya da pano havalandırılır/soğutulur.

Termik röle de aynı ortamda çalıştığı için, kontaktör ile termiğin aynı sıcaklık şartlarında olması gerekir. Kontaktörü klimalı bir bölmeye, termiği sıcak bir köşeye koymak koruma karakteristiğini bozar. Bimetal termikler ortam sıcaklığına duyarlıdır; sıcak ortamda erken, soğukta geç atarlar. Sıcaklık farkının kritik olduğu tesislerde sıcaklık kompanzasyonlu termik röleler tercih edilir.

Montajda sık yapılan hatalar

• Kontaktör bobin gerilimini karıştırmak: 24 V DC, 230 V AC, 400 V AC bobinler dışarıdan aynı görünür. Yanlış bobin gerilimi ya bobini yakar ya çekmez. Sipariş öncesi kumanda gerilimi netleştirilmelidir.
• Yardımcı kontak eksikliği: Mühürleme (kendini tutma) devresi için normalde açık (NO) yardımcı kontak, sinyalizasyon için ek kontak gerekir. Standart kontaktörde tek yardımcı kontak varsa blok eklenir.
• Termiği kontaktör çıkışına doğrudan takmamak: Termik röle, kontaktörün yük tarafına doğrudan bağlanacak şekilde tasarlanmıştır; araya kablo çekmek hem hatalı hem de mekanik olarak zorlar.
• Faz kaybı korumasını atlamak: Üç fazlı motorda bir faz giderse motor iki fazla dönmeye devam eder ve sargı yanar. Diferansiyel (faz kaybına duyarlı) termik röle veya ayrı faz koruma rölesi bu senaryoyu yakalar.
• Kondansatörlü kompanzasyonu AC-3 kontaktörle anahtarlamak: Kondansatör grupları kalkış anında çok yüksek darbe akımı çeker; bunlar için AC-6b kategorili, ön yükleme dirençli özel kontaktörler kullanılır. Standart motor kontaktörü kondansatör grubunda hızla kaynaklanır.

Kısa devre koordinasyonu: Tip 1 ve Tip 2

Kontaktör-termik-şalter üçlüsü bir bütün olarak çalışır. IEC 60947-4-1, kısa devre durumunda bu grubun davranışını iki tipe ayırır:

• Tip 1 koordinasyon: Kısa devre sonrası kontaktör ve termik hasar görebilir; tehlike yayılmaması yeterlidir. Ekipmanın değişmesi kabul edilir.
• Tip 2 koordinasyon: Kısa devre sonrası cihazlar tekrar kullanılabilir durumda kalır; kontaklarda hafif kaynama dışında hasar olmaz.

Kritik proseslerde Tip 2 koordinasyon hedeflenir ve bunun için üretici tabloları kullanılır: hangi şalter–kontaktör–termik kombinasyonunun hangi kısa devre akımına kadar Tip 2 sağladığı bu tablolarda yazar. Rastgele marka karışımı koordinasyonu bozar; bu yüzden motor yol verme grubu tek üreticiden ve üreticinin koordinasyon tablosuna uygun seçilir.

Seçim özeti

Doğru sıralama şudur: önce motorun etiket akımını okuyun, sonra AC-3 kolonundan bir üst kademeyi seçin, ardından ayar aralığı motor akımını ortalayan termiği belirleyin, kalkış süresine göre tetikleme sınıfını ayarlayın ve son olarak üreticinin Tip 2 koordinasyon tablosundan uygun şalteri eşleştirin. Bu zincirin herhangi bir halkasını atlamak, en ucuz görünen çözümü en pahalı arızaya çevirir.

Motor yol verme grubunuz için AC-3 kontaktör, termik röle ve Tip 2 koordinasyon seçiminde destek almak isterseniz proje detaylarınızla bize ulaşın.

📩 kontaktör seçimi ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

Kompakt Şalter (MCCB) Seçimi: Kesme Kapasitesi ve Ayar Kararı

Bir dağıtım panosunun ana giriş şalterini seçerken katalogdan ilk bakılan satır çoğu zaman anma akımı (In) oluyor: “400 amper yeterli, geç”. Oysa o şalter, trafonun hemen altındaki bir kısa devrede binlerce amperi kesmek zorunda kaldığında hayatta kalıp kalmayacağını belirleyen değer anma akımı değil, kesme kapasitesidir. Yanlış seçilmiş bir kompakt şalter (MCCB), normal yükte yıllarca sorunsuz çalışır; asıl sınavı bir kere verir ve o an ya arkı söndürür ya da içinde kaynar.

Kompakt şalter, kalıp gövdeli (moulded case) bir alçak gerilim (AG) devre kesicisidir; minyatür şalterin (MCB) üstünde, açık tip şalterin (ACB) altında bir güç aralığını kapsar. Bu yazıda tanımda oyalanmadan seçimin iki kritik kararına odaklanıyoruz: doğru kesme kapasitesini seçmek ve açma birimini (termik-manyetik ya da elektronik) sahaya göre ayarlamak. Pano tarafındaki form ve dokunma koruması kararlarını pano formları seçimi yazısında ayrıca ele aldığımız için burada tekrar etmiyoruz.

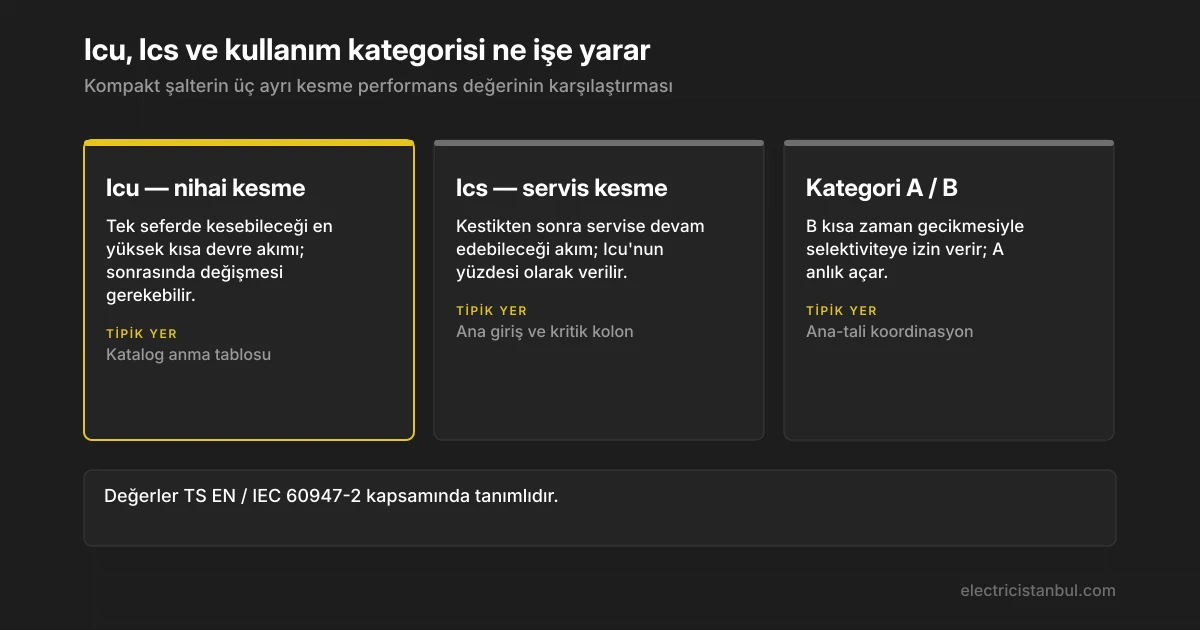

Kesme kapasitesi sınıfları: Icu, Ics ve kullanım kategorisi

Kompakt şalterlerin kesme performansı TS EN / IEC 60947-2 kapsamında tanımlanır ve katalogda tek bir sayı olarak değil, birkaç ayrı değer olarak verilir. Bunları karıştırmak en pahalı seçim hatalarından biridir.

Icu (nihai kesme kapasitesi) şalterin tek seferde kesebileceği en yüksek kısa devre akımıdır. Standart, Icu’dan sonra şalterin dielektrik dayanımını koruması gerektiğini ama aynı performansı tekrar vermek zorunda olmadığını söyler. Yani Icu bir “can havli” değeridir: kesti, kurtardı, ama sonrasında değişmesi gerekebilir.

Ics (servis kesme kapasitesi) ise şalterin kestikten sonra da normal servise devam edebileceği akımdır ve Icu’nun yüzdesi olarak verilir (%25, %50, %75, %100). Ana giriş ya da sürekliliği kritik bir kolon için Ics değeri yüksek bir şalter seçmek, arıza sonrası tesisin ayakta kalmasını sağlar.

Kullanım kategorisi (A ve B) ise şalterin kısa devre akımını gecikmeli açıp açamayacağını belirler. Kategori B, kısa zaman gecikmesi (short time delay) ile selektiviteye izin verirken, kategori A anlık açar. Ana-tali koordinasyonu (selektivite) kurulacaksa kategori B şart olur.

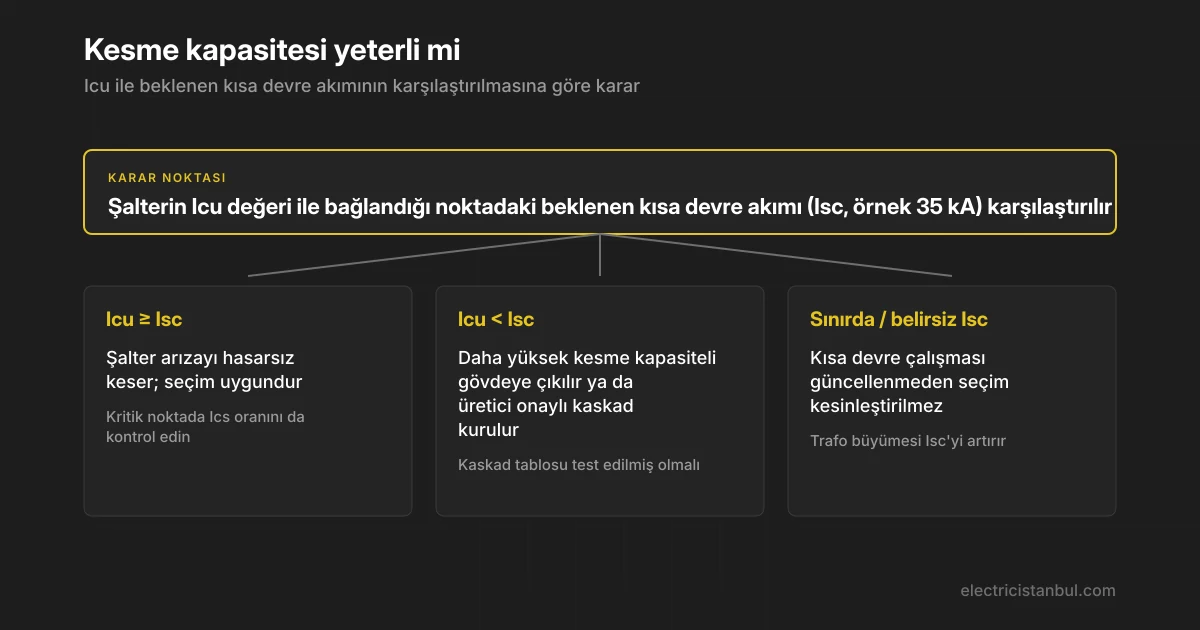

Icu ile Isc karşılaştırması

Kesme kapasitesi seçiminin çekirdeği tek bir karşılaştırmadır:

Icu ≥ Isc

Burada Isc, şalterin bağlandığı noktada oluşabilecek beklenen kısa devre akımıdır. Bu akımın hesabı IEC 60909’a göre trafo gücü, kısa devre gerilimi (uk) ve besleme kablosunun empedansına bağlıdır ve tesise özgüdür; bu yazıda örnek bir değer üzerinden ilerliyoruz, kendi tesisiniz için Isc’yi proje kısa devre çalışmanızdan almanız gerekir.

Örnek olarak, 1000 kVA / 400 V bir trafonun hemen altındaki ana panoda beklenen kısa devre akımı örnek olarak 35 kA mertebesinde olsun. Bu durumda ana şalterin Icu değeri en az 36 kA (tipik katalog basamağı) seçilmelidir; 25 kA’lık ekonomik bir gövde bu noktada yeterli değildir. Trafodan uzaklaştıkça, kablo empedansı arttıkça Isc düşer, dolayısıyla tali panolarda daha düşük Icu’lu şalterler kullanılabilir.

Icu’nun Isc’nin altında kaldığı durumda iki yol vardır: ya daha yüksek kesme kapasiteli (ve daha pahalı) bir gövdeye çıkılır, ya da üst kademedeki şalterle birlikte üretici tarafından test edilmiş bir kaskad (back-up protection) tablosu kullanılır. Kaskadda üstteki şalter, alttakinin tek başına kesemeyeceği akımı sınırlayarak alttakini korur; ancak bu kombinasyonun üretici katalog tablosunda test edilmiş olması şarttır, kendi kafanıza göre kombinasyon kuramazsınız.

Termik-manyetik ve elektronik açma birimi seçimi

Kesme kapasitesi “felaket anını” yönetir; açma birimi ise günlük korumayı yapar. İki tip vardır ve seçim tesisin karakterine göre yapılır.

Termik-manyetik açma birimi iki bileşenden oluşur. Termik kısım (bimetal) aşırı yükü zamana bağlı açar; ısındıkça bükülür, uzun sürerse tetikler. Manyetik kısım ise kısa devrede anlık açar. Küçük ve orta güçlerde, sabit yük karakteri olan tesislerde ekonomik ve yeterlidir.

Elektronik (mikroişlemcili) açma birimi ise LSI/LSIG fonksiyonlarıyla gelir: uzun zaman (L), kısa zaman (S), anlık (I) ve toprak arızası (G). Ir, tr, Isd, tsd, Ii gibi parametreler ayrı ayrı ayarlanabildiği için selektivite çok daha hassas kurulur. Yüksek akımlı ana girişlerde, motor kalkışlarının bol olduğu tesislerde ve koordinasyon zorunlu olan yerlerde tercih edilir.

Ayar tarafında iki kritik parametre:

Ir (uzun zaman ayar akımı) = In × ayar katsayısı

Ir, kabloyu aşırı yüke karşı koruyan eşiktir ve mutlaka kablo taşıma kapasitesiyle uyumlu seçilmelidir. Burada IEC 60364-4-43’ün koruma zinciri devreye girer:

Ib ≤ Ir (In) ≤ Iz ve I₂ ≤ 1,45 × Iz

Yani devre tasarım akımı (Ib), şalter ayarından küçük ya da eşit; şalter ayarı da kablonun sürekli akım taşıma kapasitesinden (Iz) küçük ya da eşit olmalıdır. 400 A gövdeli bir şalteri, altındaki kablo 300 A taşıyorsa Ir değerini 0,75 basamağına çekerek 300 A’e ayarlamak, kabloyu korumanın tek yoludur.

Im / Isd (manyetik / kısa zaman eşiği) ise geçici akımları (motor yol alma, trafo mıknatıslanma) gereksiz açmadan geçirecek, gerçek kısa devrede ise hızlı tetikleyecek şekilde ayarlanır. Motor kalkış akımının 6-8 katına çıktığı tesislerde bu eşik çok düşük tutulursa şalter her kalkışta atar.

Ayarları sahada projelendirirken

Koruma cihazlarının seçimi tek başına yeterli değil; kaçak akım koruması ile termik korumanın rollerini birbirine karıştırmamak gerekir. Aşırı akım ve kaçak akım iki ayrı olaydır; kaçak akım eşiği ve tip seçimini kaçak akım rölesi seçimi yazısında ayrıca inceledik. Kompakt şalterin toprak arızası fonksiyonu (G), artık akım cihazının yerini tutmaz; farklı mertebelerde çalışırlar.

Selektivite kurarken üst kademedeki şalterin kısa zaman gecikmesi (tsd), alttakinin açma süresinden daha uzun ayarlanır ki alttaki arızayı önce temizlesin, üstteki gereksiz açıp koca tesisi karartmasın. Bu ancak üst şalter kategori B ise mümkündür; kategori A anlık açtığı için tam selektivite sağlanamaz, ancak akım selektivitesiyle sınırlı koruma kurulur.

Pano içi yerleşimde şalterin anma yalıtım gerilimi (Ui) ve darbe dayanım gerilimi (Uimp) değerlerinin tesis gerilim seviyesiyle uyumlu olması; ayrıca ortam sıcaklığına göre kapasite düşürmenin (derating) hesaba katılması gerekir. Katalog değerleri genelde 40 °C referansına göredir; pano içi sıcaklık 50-60 °C’ye çıkan kompakt panolarda anma akımı düşer. Bu düşüşü ihmal etmek, sabahları soğukken sorunsuz çalışıp öğleden sonra atan bir şaltere yol açar. Pano seçim ve ısı yönetimi tarafını elektrik panosu seçimi rehberinde ayrıntılı ele aldık.

Sık yapılan seçim hataları

• Sadece anma akımına bakıp Icu’yu görmezden gelmek. In doğru, ama trafonun dibindeki Isc karşısında Icu yetersizse şalter kesme anında hasar görür.
• Icu’yu Ics zannetmek. Kritik bir kolonda %25 Ics’li ekonomik bir gövde seçmek, bir kısa devreden sonra şalterin servis dışı kalması demektir.
• Ayarı fabrika değerinde bırakmak. 400 A gövdeli şalter 200 A kabloyu korumak üzere kurulduysa Ir’ı düşürmeden bırakmak, kabloyu aşırı yüke açık hale getirir.
• Kategori A şalterle tam selektivite beklemek. Anlık açan bir şalterle zaman selektivitesi kurulamaz; koordinasyon istiyorsanız kategori B gerekir.
• Test edilmemiş kaskad kombinasyonu. Farklı markaların şalterlerini kafadan kaskad kurmak; üretici tablosunda olmayan kombinasyon geçersizdir.

Seçim kontrol listesi

1. Bağlantı noktasındaki Isc’yi proje kısa devre çalışmasından alın; Icu ≥ Isc olduğunu doğrulayın.
2. Sürekliliği kritik noktalarda Ics/Icu oranına bakın; ana girişte yüksek Ics tercih edin.
3. Selektivite gerekiyorsa kullanım kategorisi B ve elektronik açma birimi seçin.
4. Ir’ı kablo taşıma kapasitesine göre ayarlayın: Ib ≤ Ir ≤ Iz.
5. Manyetik/kısa zaman eşiğini yük kalkış karakterine göre kurun.
6. Ortam sıcaklığına göre kapasite düşürmeyi hesaba katın.
7. Icu yetmiyorsa yalnızca üretici onaylı kaskad tablosunu kullanın.

Trafo altı kısa devre değerleri ve selektivite tablonuzla ilgili tereddüt varsa proje kısa devre çalışması ve şalter koordinasyonu için bize yazın.

📩 kompakt şalter ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15

Kaçak Akım Rölesi Seçimi: 30/300 mA Eşiği ve A/AC/B Tip Kararı

Kaçak akım rölesi (artık akım cihazı, İngilizce Residual Current Device, RCD), faz ve nötr üzerinden geçen akımların vektörel toplamını izler. Sağlıklı bir devrede giden akım dönen akıma eşittir; toplam sıfırdır. Toprağa bir kaçak (insan teması ya da yalıtım bozulması) oluştuğunda bu denge bozulur ve fark akımı anma artık akımını (IΔn) aştığında röle açar. Buraya kadarki kısım tanımdır ve zaten bilinir.

Sahada asıl sorun tanım değil, hangi eşiği ve hangi dalga tipini seçeceğinizdir. Yanlış eşik ya insanı korumaz ya da tesisi durmadan karanlığa gömer; yanlış dalga tipi ise röleyi bugünün elektroniği karşısında kör bırakır. Bu yazı, seçimi devre tipi ve istenmeyen açma riskiyle karşılaştırarak kurar.

30 mA mı, 300 mA mı? Eşik seçimi

Eşik seçimi bir güvenlik felsefesi kararıdır: can güvenliği mi, yoksa mal/yangın güvenliği mi öndedir?

• 30 mA — İlave (ek) koruma sınıfıdır. Amaç doğrudan insan temasında ölümcül kalp fibrilasyonunu önlemektir. IEC 60364-4-41, prizli devrelerde (32 A’e kadar), banyo/ıslak hacim, dış mekân ve son kullanıcının erişebildiği devrelerde 30 mA’lık ilave korumayı talep eder. İnsan teması olan her yerde varsayılan seçim budur.
• 300 mA (ya da 100 mA) — Yangın koruması ve ana besleme seçiciliği içindir. 300 mA seviyesi, yalıtım kaçaklarının kablo/pano içinde ısınma ve ark yangınına dönüşmesini engeller; insanı doğrudan korumaz. Genellikle bina ana girişinde ya da dağıtım kademesinde, S tipi (gecikmeli/seçici) olarak kullanılır.

Burada 500 mA gibi bir değeri değil, 50 V dokunma gerilimi sınırının dayattığı topraklama direnci ilişkisini de gözden kaçırmamak gerekir; buna aşağıda hesapla değineceğiz.

Seçicilik: neden tek röle yetmez

Bir binada tek bir 30 mA röle her devreyi beslerse, herhangi bir devredeki küçük bir kaçak tüm tesisi karartır. Doğru mimari kademelidir: ana girişte 300 mA S tipi (seçici, zaman gecikmeli), alt kademede prizli devrelerde 30 mA anlık tip. Alt röle arızayı yerinde açar, üst röle atmaz. Seçicilik için üst kademenin eşiği alt kademenin en az 3 katı ve S tipi olmalıdır.

Dalga tipi: AC / A / F / B

Eşiği doğru seçseniz bile, röle kaçağın dalga biçimini görebilmelidir. Modern yükler (anahtarlamalı güç kaynakları, sürücüler, LED sürücüleri, invertörler) artık akımı saf sinüs değil, darbeli ya da düz DC bileşenli üretir. Yanlış tip röle bu akımı ölçemez ve kaçak olmasına rağmen açmaz — sessiz ve tehlikeli bir arıza.

!Kaçak akım rölesi dalga tipi karşılaştırması

• AC tipi: Yalnızca sinüzoidal alternatif artık akımı algılar. Bugünkü elektronik yüklü tesislerde yeni kurulumda önerilmez; birçok ülke fiilen sınırlamıştır.
• A tipi: Sinüzoidal AC’ye ek olarak darbeli doğru akım (DC) bileşenini de algılar. Ev, ofis ve genel priz devrelerinde standart ve doğru varsayılandır.
• F tipi: A tipinin kapsadıklarına ek olarak karışık frekanslı artık akımları görür. Tek fazlı frekans sürücüsü besleyen çamaşır/klima gibi devreler için uygundur.
• B tipi: Düz (yumuşak) DC artık akımı dahil tüm biçimleri algılar. Üç fazlı frekans sürücüleri, elektrikli araç şarj üniteleri ve güneş enerjisi (GES) invertörleri için zorunlu olabilir.

Üç fazlı motor sürücülü bir tesiste A tipi röle takarsanız, sürücünün doğrultucu katından gelen düz DC kaçak röleyi doyurur ve A tipini kör eder — yani başka bir AC kaçak gelse bile açmayabilir. Sürücü seçiminin kendisi bu kararı doğrudan etkiler; sürücü tipi ve kontrol yapısı için motor sürücü seçiminde moment ve kontrol tipi kararını inceleyebilirsiniz.

Dalga tipi seçim kuralı (özet)

Eşik kararı için karar ağacı

!Devre tipine göre eşik seçimi

Hesap: dokunma gerilimi eşiği topraklamayı zorlar

Eşik seçimi topraklama direnciyle bağlıdır. TT sistemde koşul şudur: arıza anında oluşan dokunma gerilimi (UL) güvenli sınırı aşmamalıdır.

Kuru ortamda sınır 50 V kabul edilir. Röle açana kadar topraklama direncinde düşecek gerilim IΔn × RA olduğundan, izin verilen en büyük topraklama direnci RA ≤ UL / IΔn olur.

!Eşiğe göre azami topraklama direnci

Görüldüğü gibi 30 mA’lık röle 50 V sınırını 1667 Ω gibi rahat bir topraklama direnciyle sağlar; pratikte her toprak elektrodu bunu tutar. Oysa 300 mA’lık bir röleyle aynı can güvenliği hedefini tutturmak için topraklama direncinin 167 Ω’un altında olması gerekir. Bu yüzden 300 mA röle insanı korumak için değil, yangın ve mal güvenliği için kullanılır; can güvenliğini 30 mA’lık alt kademeye bırakırsınız.

İstenmeyen açma (nuisance tripping) ve arıza teşhisi

Sahadaki en yaygın şikâyet rölenin “sebepsiz” atmasıdır. Sebepsiz açma yoktur; role gerçek bir fark akımı gördüğü için açar. Kaynağı bulmak gerekir.

Kaçırma akımı birikmesi

Her elektronik cihazın giriş filtresinden toprağa doğal bir kaçırma akımı akar (tipik olarak cihaz başına birkaç mA). Bir 30 mA röle altında çok sayıda bilgisayar, sunucu ya da sürücü toplanırsa, bu daimî kaçırma akımı toplamı açma eşiğine yaklaşır. Pratik kural, normal işletmede toplam kaçırma akımının IΔn’in en fazla %30’u kadar olmasıdır; yani 30 mA röle için ~9 mA. Bunu aşan devrelerde çözüm röleyi iptal etmek değil, yükü birden fazla röleye bölmek ya da uygun eşikte kademeleme yapmaktır.

Teşhis adımları

1. Ne zaman atıyor? Sürekli mi, belirli bir cihaz devreye girince mi, yağmurda/nemde mi? Nemde açma büyük olasılıkla dış mekân buatı ya da yeraltı kablosunda yalıtım kaçağıdır.
2. Yük ayırma: Tüm alt devreleri açın, röleyi kurun, devreleri tek tek yükleyin. Röle hangi devrede atıyorsa kaçak orada.
3. Nötr-toprak karışması: Alt panoda yanlışlıkla nötrün toprakla köprülenmesi (özellikle TN-S sistemde) sürekli fark akımı üretir ve rölenin en sık atma nedenlerindendir. Pano bağlantısını gözden geçirin; pano içi ayrım ve bara düzeni için elektrik panosu seçimi ve saha uygulaması rehberimize bakabilirsiniz.
4. Yanlış dalga tipi: Sürücülü bir devrede A tipi röle takılıysa, sürücü çalışırken DC bileşen röleyi ya kilitler ya da düzensiz açar. Çözüm F ya da B tipine geçmektir.
5. Test tuşu ≠ gerçek test: Rölenin üzerindeki T tuşu yalnızca mekanizmanın açtığını gösterir; gerçek açma eşiğini ve süresini ölçmez. Periyodik olarak kaçak akım test cihazıyla açma akımı ve süresi ölçülmelidir.

Röle açmıyorsa

Açmama, atmadan daha tehlikelidir çünkü koruma yok sanılır. Nedenleri: yanlış (yetersiz) dalga tipi seçimi, mekanizma yapışması (yıllarca hiç test edilmemiş röle), yanlış bağlantı (yükün nötrünü röle dışından almak) ya da eşiğin devre için fazla yüksek seçilmiş olması. Kurulumdan sonra ve periyodik olarak gerçek açma testi şarttır.

Standartlar ve pratikte anlamı

• IEC 60364-4-41 (alçak gerilim tesislerinde elektrik çarpmasına karşı koruma): Prizli devrelerde ve son kullanıcı erişimli noktalarda 30 mA ilave korumayı talep eder. Pratikte: priz kolonuna 30 mA takmıyorsanız tesis bu maddeye aykırıdır.
• TS EN 61008 (RCCB — kaçak akım koruma anahtarları) ve TS EN 61009 (RCBO — aşırı akım korumalı kaçak akım anahtarı): Cihazın kendi yapısal ve performans şartlarını tanımlar. Pratikte: etikette bu standart yoksa cihazın açma karakteristiği garanti değildir.
• IEC 62423 / TS EN 62423: A, F ve B tipi rölelerin tanım ve deney şartlarını verir. Pratikte: “B tipi” ibaresi bu standarda göre belgeliyse gerçekten düz DC kaçağı algılar; belgesiz “B benzeri” ürünler algılamayabilir.

Standartların ortak mesajı nettir: eşik can/mal ayrımına göre, dalga tipi ise yükün ürettiği kaçak biçimine göre seçilir. İkisinden birini atlarsanız koruma kâğıt üzerinde kalır.

Tesisiniz için eşik, dalga tipi ve seçicilik kademesini birlikte planlamak isterseniz proje ekibimizle iletişime geçin.

📩 kaçak akım rölesi ihtiyaçlarınız için bize ulaşabilirsiniz.

📧 Teklif ve talepleriniz için: info@electricistanbul.com
🌐 WhatsApp: +90 537 398 12 15
