Elektrik tesisatlarında en yaygın kullanılan koruma cihazlarından biri C tipi sigortadır. Özellikle motorlu cihazların, klimaların, buzdolaplarının ve pompaların bulunduğu devrelerde kalkış anındaki yüksek akımı (inrush current) tolere ederek devreyi gereksiz yere açmadan koruma sağlar.
Bu yazımızda C tipi sigorta nedir, otomatik sigorta genel yapısını, açma eğrilerini ve otomatik sigorta nasıl seçilir sorularını saha tecrübesine dayalı, pratik bilgilerle ele alacağız. Doğru C tipi sigorta seçimi, tesisatınızda sürekli atma sorunlarını önlerken güvenlik ve verimliliği artırır.
Otomatik sigorta, elektrik devrelerini aşırı yük ve kısa devre akımlarına karşı koruyan modüler bir koruma cihazıdır.
Otomatik Sigorta Nedir?
Otomatik sigorta (Otomat, sigorta ve İngilizce Miniature Circuit Breaker – MCB olarak bilinir), alçak gerilim (AG) devrelerini aşırı yük ve kısa devre akımlarına karşı koruyan, yeniden kullanılabilir modüler bir koruma cihazıdır. IEC 60898-1 standardına göre üretilen bu sigortalar, termik ve manyetik mekanizmalar sayesinde devreyi otomatik olarak açar.
Eski tip buşon sigortaların aksine attıktan sonra mandal kaldırılarak kolayca devreye alınabilir. Konutlardan endüstriyel panolara kadar her türlü tesiste kullanılır. En yaygın tipleri B, C ve D eğrileridir. Otomatik sigortalar yangın riskini azaltır, bakım maliyetlerini düşürür ve selektif koruma imkanı sunar.
C Tipi Sigorta Nedir?
C tipi sigorta, otomatik sigortaların orta hassasiyetteki açma eğrisine sahip olan çeşididir. Nominal akım değerinin (In) 5 ila 10 katı arasında manyetik (ani) açma yapar.
Örneğin 16 A’lık bir C tipi sigorta, yük akımı 16 Amperi geçtikten sonra veya kısa devre durumunda milisaniyeler içinde devreyi keser. Termik kısmı ise uzun süreli aşırı yüklerde (kablo ısınması) devreyi yavaşça açar.
C tipi sigortalar, endüktif (manyetik) yüklerin yaygın olduğu yerlerde idealdir. Kalkış anında yüksek akım çeken cihazları (klima, buzdolabı, pompa, küçük motorlar) sorunsuz çalıştırırken kısa devre koruması sağlar. Genellikle 6 A’dan 63 A’ya kadar modelleri bulunur ve hem konut hem de ticari/endüstriyel sigorta kutularında en sık tercih edilen tiptir.
Otomatik Sigortalarda Açma Eğrileri
Otomatik sigortaların açma eğrisi, sigortanın ne kadar akımda ve ne sürede devreyi keseceğini belirler. IEC 60898-1 standardına göre üç ana tip vardır:
Tip
Ani Açma Aralığı (In katı)
Kullanım Alanı Örnekleri
Kalkış Akımı Toleransı
B
3 In – 5 In
Aydınlatma, priz hatları, resistive yükler
Düşük
C
5 In – 10 In
Klima, buzdolabı, küçük motorlar, pompalar
Orta
D
10 In – 20 In
Transformatör, büyük motorlar, kompresörler
Yüksek
C tipi sigorta, B tipine göre daha geç tepki verdiği için motorlu cihazların ilk çalışma anındaki yüksek akım sıçramasını tolere eder. Bu sayede gereksiz açmalar önlenir. D tipi ise çok daha yüksek kalkış akımlı endüstriyel yükler için uygundur. Yanlış tip seçimi, ya sürekli atma ya da yetersiz koruma sorunlarına yol açar.
Otomatik sigorta, IEC 60898-1 standardına göre üretilen bu sigortalar, nominal akım değerinin üzerinde bir akım geçtiğinde devreyi otomatik olarak açarak yangın, yanma veya ekipman hasarını önler.
Otomatik Sigorta Nasıl Seçilir?
Otomatik sigorta seçimi (özellikle C tipi) proje güvenliği açısından kritik öneme sahiptir. Pratik adım adım yöntem şöyle:
Devre Yükünü Hesaplayın: Bağlı cihazların toplam gücünü bulun ve tasarım akımını (Ib) belirleyin.
Nominal Akımı Belirleyin (In): In ≥ Ib olmalı, bir üst standart değere yuvarlayın (örneğin 10 A, 16 A, 20 A, 32 A).
Yük Karakteristiğine Göre Tip Seçin:
Aydınlatma ve genel priz hatları için B tipi
Motorlu veya endüktif yükler (klima, buzdolabı, pompa) için C tipi
Yüksek inrush akımlı yükler için D tipi
Kısa Devre Kesme Kapasitesini (kA) Kontrol Edin: Besleme noktasındaki prospektif kısa devre akımından yüksek olmalı (konutlarda 6 kA, ticari tesislerde 10 kA önerilir).
Kablo Kesitiyle Uyumu Sağlayın: 2.5 mm² kablo için 16-20 A, 4 mm² için 25-32 A C tipi önerilir.
Çevresel Faktörleri Dikkate Alın: Ortam sıcaklığı yüksekse akım derating uygulayın. Gelecekteki genişletmeyi düşünerek %20 yedek kapasite bırakın.
C tipi sigorta, özellikle motorlu cihazların yoğun olduğu tesisatlarda tercih edildiğinde hem güvenliği hem de işletme sürekliliğini sağlar. Aydınlatma ağırlıklı devrelerde ise B tipiyle kombinasyon yapmak önerilir.
C tipi sigorta, özellikle motorlu cihazların yoğun olduğu tesisatlarda tercih edildiğinde hem güvenliği hem de işletme sürekliliğini sağlar.
C Tipi Sigorta İle İlgili Sıkça Sorulan Sorular
C tipi sigorta nerede kullanılır?
C tipi sigorta, klima, buzdolabı, su pompası, küçük motorlar, floresan armatürler ve diğer endüktif yüklerin korumasında kullanılır. Hem konut hem de ticari tesisatlarda en yaygın tiptir.
B tipi ile C tipi sigorta arasındaki fark nedir?
B tipi 3-5 kat nominal akımda ani açma yaparken, C tipi 5-10 kat arasında açılır. C tipi motor kalkış akımlarına daha toleranslıdır; B tipi ise aydınlatma gibi hassas devrelerde daha uygundur.
Konut sigorta kutusunda C tipi sigorta mı kullanılmalı?
Priz, mutfak ve klima gibi motorlu cihazların olduğu devrelerde evet. Aydınlatma hatlarında ise genellikle B tipi tercih edilir. Kombinasyon yapmak en doğru yöntemdir.
C tipi sigorta sürekli atıyorsa ne yapmalıyım?
Yükü kontrol edin, kablo kesitini inceleyin veya gerekirse D tipine geçin. Cihaz arızası veya kısa devre de olası nedenler arasındadır. Profesyonel ölçüm önerilir.
C tipi sigortanın avantajı nedir?
Kalkış akımı yüksek cihazları sorunsuz çalıştırırken kısa devre koruması sağlar. Gereksiz açmaları azaltarak tesisat sürekliliğini artırır.
C tipi sigorta konusunu detaylıca ele aldığımız bu rehber, elektrik mühendisleri, proje firmaları ve teknik personel için pratik bir kaynak olmayı hedefliyor. Tesisatınızda doğru sigorta tipi seçimiyle hem güvenliği hem de verimliliği artırabilirsiniz.
İhtiyacınıza en uygun ürün veya proje çözümü için hemen fiyat teklifi alın!
Elektrik tesisatlarının en temel güvenlik ve dağıtım elemanlarından biri sigorta kutusudur. Alçak gerilim (AG) sistemlerinde elektrik enerjisini alt devrelere güvenli şekilde dağıtan, aşırı akım ve kısa devre durumlarında korumayı sağlayan bu küçük sigorta panoları, hem konutlarda hem de ticari ve endüstriyel tesislerde vazgeçilmezdir.
Bu yazımızda sigorta kutusu nedir, neden kullanıldığını, çeşitlerini, nasıl seçileceğini ve içinde hangi tip elektrik sigortalarının bulunduğunu saha tecrübesine dayalı, pratik bilgilerle ele alacağız. Doğru sigorta kutusu seçimi, tesisat güvenliğini artırırken gereksiz arızaları ve maliyetleri de önler.
Sigorta Kutusu Nedir?
Sigorta kutusu (İngilizce Distribution Board / Consumer Unit olarak bilinir), ana besleme hattından gelen elektriği birden fazla alt devreye dağıtan, modüler otomatik sigortalar, kaçak akım röleleri ve diğer koruma elemanlarını barındıran kapalı bir muhafazadır, bir nevi mini bir elektrik panosudur.
Sigorta kutusu, ana besleme hattından gelen elektriği birden fazla alt devreye dağıtan, modüler otomatik sigortalar, kaçak akım röleleri ve diğer koruma elemanlarını barındıran kapalı bir muhafazadır, bir nevi mini bir elektrik panosudur.
Genellikle termoplastik (plastik) veya metal gövdeli olarak üretilir. İçerisinde ray (DIN ray) sistemi sayesinde otomatik sigortalar, kaçak akım rölesi, klemensler ve ana şalter kolayca monte edilir. IEC 61439 standardına uygun kaliteli sigorta kutuları, IP koruma sınıfı, alev geciktirici malzeme ve iyi ark söndürme özellikleriyle öne çıkar.
Kısaca, sigorta kutusu elektrik enerjisinin kontrollü dağılımını sağlar ve olası arızalarda devreyi hızla izole ederek yangın riskini minimize eder.
Sigorta Kutusu Neden Kullanılır?
Sigorta kutusu kullanımının başlıca nedenleri şunlardır:
Güvenlik: Aşırı yük, kısa devre ve toprak kaçaklarına karşı koruma sağlar.
Dağıtım Kolaylığı: Tek bir besleme noktasından birden fazla devreyi (aydınlatma, priz, mutfak, klima vb.) yönetir.
Kolay Bakım ve Müdahale: Otomatik sigortalar attığında sadece ilgili mandal kaldırılarak devre tekrar çalıştırılabilir.
Selektivite ve Koordinasyon: Üstteki ana şalter ile alt devre sigortaları arasında uyumlu çalışma imkanı sunar.
Estetik ve Düzen: Dağınık kabloları toplayarak düzenli bir tesisat görünümü yaratır.
Özellikle yeni binalarda ve renovasyon projelerinde kaliteli bir sigorta kutusu, hem elektrik tesisat yönetmeliklerine uyumu hem de uzun vadeli güvenliği garanti eder.
Sigorta Kutusu Çeşitleri Nelerdir?
Sigorta kutuları kullanım yerine, montaj tipine ve kapasitesine göre çeşitlenir. En yaygın sınıflandırmalar şöyle:
1. Montaj Tipine Göre:
Sıva Altı (Gömme) Sigorta Kutusu: Duvar içerisine gömülerek monte edilir. Daha estetik görünüm sağlar, yeni inşaatlarda tercih edilir. Opak veya şeffaf kapaklı modelleri vardır.
Sıva Üstü (Yüzey) Sigorta Kutusu: Duvar dışına vidalanarak monte edilir. Tadilat ve mevcut binalarda kolay uygulama imkanı sunar.
2. Malzeme Tipine Göre:
Plastik (Termoplastik) Sigorta Kutuları: Hafif, korozyona dayanıklı ve uygun maliyetli. Konut ve küçük ticari uygulamalar için idealdir (örneğin Schneider Resi9 serisi).
Metal Sigorta Kutuları: Daha yüksek mekanik dayanım ve yangın dayanımı sağlar. Endüstriyel tesislerde ve yüksek güç gerektiren yerlerde kullanılır.
3. Kapasite ve Kullanım Alanına Göre:
Konut Tipi Sigorta Kutuları: Genellikle 8-24 modüllü, 1P/2P otomatik sigortalar için uygundur.
Ticari/Ofis Tipi: 24-36 modüllü, daha fazla devre ve kaçak akım rölesi entegrasyonu.
Endüstriyel Tipi: Yüksek kA kapasiteli, 3P/4P sigortalar, MCCB (kalıp kesiciler) ve kompanzasyon elemanları barındırabilir. Trifaze ve yüksek amperajlı modeller yaygındır.
Ayrıca modül sayısına göre 6’lı, 12’li, 18’li, 24’lü, 36’lı gibi standart boyutlar bulunur. Bazı modeller kilitli kapak, DIN ray ve kablo giriş glandları ile donatılmıştır.
Sigorta kutuları modül sayısına göre 6’lı, 12’li, 18’li, 24’lü, 36’lı gibi standart boyutlar bulunur.
Sigorta Kutusu Nasıl Seçilir?
Sigorta kutusu seçimi proje başarısını doğrudan etkiler. Adım adım pratik seçim kriterleri:
Kullanım Alanını Belirleyin: Konut mu, ofis mi, fabrika mı? Buna göre kapasite ve malzeme tipi değişir.
Modül Sayısını Hesaplayın: Her devre için (aydınlatma, priz, motor vb.) ayrı otomatik sigorta + kaçak akım rölesi düşünün. Gelecekteki genişletmeyi de hesaba katın (en az %20 yedek modül bırakın).
Montaj Tipini Seçin: Yeni inşaat ise sıva altı; tadilat yapılacak ise sıva üstü olabilir.
Güç ve Akım Kapasitesini Değerlendirin: Ana besleme amperajı (örneğin 40A, 63A) ve kısa devre akım değeri (kA) uyumlu olsun.
Güvenlik Standartları: IP20 veya daha yüksek koruma sınıfı, alev geciktirici malzeme, IEC uyumlu ürünler tercih edin.
Ek Özellikler: Şeffaf kapak (kolay izleme), kilit mekanizması, iyi havalandırma ve kablo giriş kolaylığı.
Konutlarda 12-24 modüllü plastik sıva altı kutu + C tipi otomatik sigortalar yeterli olurken, endüstriyel tesislerde metal gövdeli ve yüksek kesme kapasitesine (kA’lı )dayanıklı kutular şarttır.
Sigorta Kutusunda Hangi Tip Elektrik Sigortası Bulunur?
Sigorta kutularında en sık kullanılan sigorta tipi otomatik sigortalar (MCB)’dır. Bunların yanı sıra şu elemanlar yer alır:
B Tipi Otomatik Sigorta: Aydınlatma ve priz hatları gibi düşük kalkış akımlı devrelerde.
C Tipi Otomatik Sigorta: Klima, buzdolabı, pompa gibi motorlu yüklerde (en yaygın kullanılan tip).
D Tipi Otomatik Sigorta: Yüksek inrush akımlı yükler (büyük motor, trafo) için.
Kaçak Akım Rölesi (RCCB): 30 mA hassasiyetli, can güvenliği için zorunlu.
Ana Şalter veya MCCB: Yüksek güçte ana kesici görevi görür.
Klemens ve Topraklama Barası: Düzenli bağlantı için.
Konut sigorta kutularında genellikle tek kutuplu veya iki kutuplu C tipi otomatik sigortalar + 30 mA kaçak akım rölesi kombinasyonu standarttır. Endüstriyel kutularda ise trifaze ve 4 kutuplu modeller ve selektiviteye uygun üst kademe koruma elemanları bulunur.
Sigorta kutusu sıva altı mı yoksa sıva üstü mü daha iyidir?
Yeni inşaatlarda estetik açısından sıva altı tercih edilir. Tadilat ve hızlı montaj gereken yerlerde ise sıva üstü daha pratiktir. Her ikisi de doğru uygulandığında aynı güvenliği sağlar.
Konut için kaç modüllü sigorta kutusu yeterlidir?
Orta büyüklükteki bir daire için 12-24 modül genellikle yeterlidir. Mutfak, banyo ve klima gibi ayrı devreleri düşünerek %20 yedek kapasite bırakın.
Sigorta kutusu metal mi yoksa plastik mi olmalı?
Konut ve ofislerde kaliteli plastik modeller yeterlidir. Endüstriyel tesislerde veya yüksek darbe riski olan yerlerde metal kutular daha dayanıklıdır.
Sigorta kutusunda kaçak akım rölesi zorunlu mudur?
Evet, özellikle ıslak hacimler (banyo, mutfak) ve priz devrelerinde 30 mA’lık kaçak akım rölesi can ve mal güvenliği için zorunludur.
Sigorta kutusu seçerken amper değeri neye göre belirlenir?
Ana besleme hattınızın kontrat gücüne ve toplam yüke göre. Örneğin 100 m²’lik bir konut için 40-63A ana şalterli kutu genellikle yeterli olur.
İhtiyacınıza en uygun ürün veya proje çözümü için hemen fiyat teklifi alın!
Elektrik tesisatlarının vazgeçilmez güvenlik unsurlarından biri olan otomatik sigorta, aşırı akım ve kısa devre durumlarında devreyi anında keserek hem tesisatı hem de bağlı cihazları korur. Özellikle alçak gerilim (AG) panolarında, konutlardan endüstriyel tesislere kadar her projede kullanılan bu cihazlar, eski tip buşon sigortaların aksine yeniden devreye alınabilir yapısıyla pratik ve ekonomik bir çözümdür. Bu yazımızda otomatik sigorta nedir, nasıl çalıştığını, çeşitlerini, açma eğrilerini ve en önemlisi otomatik sigorta nasıl seçilir sorularını saha tecrübesine dayalı, uygulanabilir bilgilerle ele alacağız.
Otomatik sigorta, elektrik devrelerini aşırı yük ve kısa devre akımlarına karşı koruyan modüler bir koruma cihazıdır.
Otomatik Sigorta Nedir?
Otomatik sigorta (Miniature Circuit Breaker – MCB), elektrik devrelerini aşırı yük ve kısa devre akımlarına karşı koruyan modüler bir koruma cihazıdır. IEC 60898-1 standardına göre üretilen bu sigortalar, nominal akım değerinin üzerinde bir akım geçtiğinde devreyi otomatik olarak açarak yangın, yanma veya ekipman hasarını önler.
Farkı şudur: Eskiden kullanılan eriyen telli sigortalar (buşon) bir kez attıktan sonra değiştirilmek zorundayken, otomatik sigorta açtıktan sonra sadece mandal kaldırılarak tekrar devreye alınabilir. Bu özelliğiyle bakım maliyetini düşürür ve işletme güvenliğini artırır. Günümüzde Eaton, Schneider, Siemens gibi markaların AG panolarında en sık tercih edilen elemanlardan biridir.
Otomatik Sigorta Çalışma Prensibi
Otomatik sigortalar termik + manyetik iki ayrı mekanizma ile çalışır:
Termik Açma (Aşırı Yük Koruması): İçerisindeki bimetal şerit, uzun süreli nominal akımın üzerinde akım geçtiğinde ısınır ve genleşir. Bu genleşme mandalı serbest bırakarak devreyi yavaşça açar. Özellikle kabloların ısınmasını önler.
Manyetik Açma (Kısa Devre Koruması): Ani ve yüksek akım (kısa devre) durumunda elektromıknatıs devreye girer ve kontakları milisaniyeler içinde ayırır. Ark söndürme kanalları sayesinde ark enerjisi güvenli şekilde dağıtılır.
Bu ikili sistem sayesinde hem yavaş gelişen aşırı yükleri hem de ani kısa devreleri etkili biçimde yönetir. Çalışma sıcaklığı genellikle -5°C ile +55°C arasıdır ve IP20 koruma sınıfına sahiptir.
Otomatik sigorta, IEC 60898-1 standardına göre üretilen bu sigortalar, nominal akım değerinin üzerinde bir akım geçtiğinde devreyi otomatik olarak açarak yangın, yanma veya ekipman hasarını önler.
Anma Akımına Göre: 6 A’dan 63 A’ya kadar (projelere göre 125 A’ya kadar da bulunur).
Kısa Devre Kesme Kapasitesine Göre: 3 kA, 6 kA, 10 kA gibi değerler (endüstriyel uygulamalarda daha yüksek kA tercih edilir).
Açma Eğrilerine Göre: En kritik ayrım burada yapılır: B, C ve D tipi (K ve Z tipleri endüstriyel özel uygulamalarda kullanılır).
Ayrıca AC veya DC gerilimlere göre de modeller mevcuttur. Projenizde doğru tipi seçmek, hem selektiviteyi (koordinasyonu) sağlar hem de gereksiz açmaları önler.
Otomatik Sigortalarda Açma Eğrileri
Açma eğrisi, sigortanın ne kadar akımda ve ne kadar sürede devreyi keseceğini belirler. IEC 60898-1 standardına göre üç ana tip vardır:
Tip
Ani Açma Aralığı (In katı)
Kullanım Alanı Örnekleri
Kalkış Akımı Toleransı
B
3 In – 5 In
Aydınlatma, priz hatları, resistive yükler
Düşük
C
5 In – 10 In
Klima, buzdolabı, küçük motorlar, pompalar
Orta
D
10 In – 20 In
Transformatör, büyük motorlar, kompresörler
Yüksek
Örneğin 16 A’lık bir B tipi sigorta belli bir süre (bu süre milisaniye mertebesindedir) içinde açarken, aynı akımdaki C tipi daha geç tepki verir. Bu fark, motorlu cihazların ilk kalkış akımını (inrush current) tolere etmek için kritik öneme sahiptir. Yanlış eğri seçimi sürekli atma veya yetersiz koruma sorunlarına yol açar.
Sigorta Kutusunda Hangi Tip Otomatik Sigorta Bulunur?
Dağıtım panolarında (sigorta kutusu) en yaygın kullanılanlar C tipi otomatik sigortalardır. Çünkü konut ve ticari binalarda hem aydınlatma hem de küçük motorlu yükler (klima, fırın, çamaşır makinesi) bulunur.
Konut panoları: 1P veya 2P, B/C tipi, 6-32 A aralığı.
Ticari ve ofis panoları: 3P C tipi, 16-63 A.
Endüstriyel panolar: 3P/4P, C veya D tipi, yüksek kA değerleri.
Ana şalterden sonra ilk sigortalar genellikle C tipi seçilir; alt devrelerde yük karakteristiğine göre B tipi de eklenebilir. Kaçak akım rölesi (RCCB) ile birlikte kullanıldığında tam koruma sağlanır.
Ana şalterden sonra ilk sigortalar genellikle C tipi seçilir; alt devrelerde yük karakteristiğine göre B tipi de eklenebilir. Kaçak akım rölesi (RCCB) ile birlikte kullanıldığında tam koruma sağlanır.
Otomatik Sigorta İle İlgili Sıkça Sorulan Sorular
Otomatik sigorta ile kaçak akım rölesi arasındaki fark nedir?
Otomatik sigorta aşırı akım ve kısa devreye karşı korurken, kaçak akım rölesi (RCCB) toprak kaçaklarını algılayarak can ve mal güvenliğini sağlar. İkisi birlikte kullanılmalıdır.
Konut ve AG tesisatlarında AC modeller yeterlidir. Solar veya batarya sistemlerinde ise DC otomatik sigorta şarttır.
Otomatik sigorta konusunu baştan sona ele aldığımız bu rehber, elektrik mühendisleri, proje firmaları ve teknik personel için kapsamlı bir kaynak niteliğindedir. Projenizde doğru otomatik sigorta seçimiyle hem güvenliği artırabilir hem de gereksiz maliyetlerden kurtulabilirsiniz.
İhtiyacınıza en uygun ürün veya proje çözümü için hemen fiyat teklifi alın!
Termik röle nedir sorusu motor kontrol panoları kuran teknisyenler ve elektrik mühendisleri tarafından en sık sorulan teknik sorulardan biridir. Termik röle, elektrik motorlarını aşırı yük akımına karşı koruyan ve kontaktörle birlikte kullanılan elektromekanik bir koruma cihazıdır. Motorun nominal akımını sürekli izler ve uzun süreli aşırı yüklenme durumunda devreyi keserek motor sargılarının yanmasını önler.
Termik röle, bimetal şerit teknolojisine dayanan bir aşırı yük koruma cihazıdır. Genellikle kontaktörün üzerine monte edilir ve kontaktörle birlikte motor devresinin temel koruma elemanını oluşturur. İç yapısında iki veya üç bimetal eleman bulunur. Bu bimetaller motor üzerinden geçen akıma bağlı olarak ısınır ve eğilir. Belirli bir eğilme miktarına ulaştığında mekanik bir tetikleme yaparak kontaktörü devreden çıkarır.
Termik Röle Ne İşe Yarar?
Termik röle ne işe yarar dendiğinde en temel görevi motoru aşırı ısınmaya ve dolayısıyla yanmaya karşı korumaktır. Motorlar nominal akımın üzerinde uzun süre çalışırsa sargı yalıtımı bozulur ve motor kullanılamaz hale gelir. Termik röle bu durumu algılayarak motoru zamanında korur.
Ayrıca faz dengesizliği ve faz kaybı durumlarında da bazı modeller koruma sağlayabilir. Endüstriyel tesislerde pompa, fan, konveyör, kompresör gibi motorlu makinelerin güvenilir çalışması için vazgeçilmez bir koruma elemanıdır.
Termik Röle Çalışma Prensibi
Termik röle çalışma prensibi bimetal elemanların termal genleşme farkına dayanır. Farklı genleşme katsayısına sahip iki metal şerit birleştirilerek bimetal oluşturulur. Motor akımı bimetal üzerinden geçtiğinde ısınma meydana gelir. Bimetal eğilmeye başlar. Belirli bir eğilme seviyesine ulaşıldığında mekanik bir kol tetiklenir ve kontaktör bobini devresini açarak motoru durdurur.
Termik röle çalışma prensibinde termik bölüm, motor akımının ısıl etkisine tepki veren bimetal şeritlerden oluşur. Akım, ayarlanan eşiği uzun süre aştığında bimetaller eğilir ve açtırma mekanizmasını tetikler.
Termik rölelerin açma süresi akımın miktarına göre değişir. Hafif aşırı yüklerde daha uzun sürede, yüksek aşırı yüklerde ise daha kısa sürede trip eder. Bu özelliğe zaman gecikmeli koruma denir. Bazı modellerde ortam sıcaklığını dengeleyen sıcaklık kompanzasyonu bulunur.
Termik röleler yapı ve kullanım özelliklerine göre çeşitlere ayrılır. Başlıca çeşitleri şunlardır:
Ayarlanabilir tip termik röleler: En yaygın kullanılan tiptir.Motor akımına göre hassas ayar yapılabilir.
Sabit ayarlı modeller: Basit ve düşük maliyetli uygulamalar için tercih edilir.
Sınıf tipleri (Class 10, Class 20, Class 30): Motorun yol alma süresine göre seçilir. Class 10 en yaygın kullanılır.
Manuel resetli ve otomatik resetli modeller.
2 fazlı ve 3 fazlı tipler.
Class 10 röleler normal yol alma süreli motorlar için, Class 20 röleler ise ağır şartlarda çalışan veya uzun yol alma süresi olan motorlar için uygundur.
Termik röle seçimi motorun güvenliği açısından çok önemlidir. Yanlış seçim ya yetersiz koruma ya da gereksiz yere sık trip etme sorununa yol açar.
Seçimde dikkat edilmesi gereken kriterler şunlardır:
Motorun tam yük akımı
Yol verme yöntemi (direkt veya yıldız üçgen)
Çalışma ortam sıcaklığı
Beklenen yükleme tipi (sürekli veya aralıklı)
Açma sınıfı (Class 10 veya Class 20)
Faz kaybı koruma ihtiyacı
Genellikle termik röle ayar aralığı motorun tam yük akımını kapsamalıdır. Yüksek sıcaklık veya ağır şartlarda bir üst kademe tercih etmek ömrü uzatır.
Termik röle, kontaktör altına doğrudan tak-çıkar gövdelerle veya ray adaptörüyle monte edilir.
Motor Gücüne Göre Termik Röle Seçim Tablosu
Aşağıdaki tablo 400 Volt üç fazlı sincap kafesli asenkron motorlar için genel bir seçim rehberidir. Değerler yaklaşık olup kesin seçim için motor katalogu ve üretici verileri mutlaka kontrol edilmelidir. Tablo direkt yol verme için hazırlanmıştır.
Motor Gücü (kW)
Nominal Akım (A)
Önerilen Termik Röle Ayar Aralığı (A)
0,37
1,1
0,63 - 1 veya 1 - 1,6
0,55
1,5
1 - 1,6
0,75
1,9
1,6 - 2,5
1,1
2,7
2,5 - 4
1,5
3,6
2,5 - 4 veya 4 - 6,3
2,2
5,2
4 - 6,3
3
6,8
6,3 - 10
4
8,8
6,3 - 10 veya 9 - 14
5,5
12
10-16
7,5
16
14 - 20 veya 16 - 25
11
22
20 - 25 veya 22 - 32
15
29
25 - 32 veya 28 - 40
18,5
35
32 - 40 veya 35 - 50
22
41
40 - 50
30
57
50 - 63 veya 55 - 70
Tablodaki değerler IEC standartlarına göre hazırlanmıştır. Pratik uygulamada ayarı motorun tam yük akımına yakın ancak biraz üzerinde tutmak önerilir. Yıldız üçgen yol vermede daha düşük akım çekildiği için seçim buna göre revize edilebilir.
Termik röle ile motor koruma şalteri arasındaki fark nedir?
Termik röle sadece aşırı yük koruması yapar ve kontaktörle birlikte kullanılır. Motor koruma şalteri ise hem aşırı yük hem kısa devre koruması sağlar ve ayrıca manuel anahtarlama özelliği vardır.
Termik röle neden trip eder?
Motor nominal akımın üzerinde uzun süre çalıştığında, aşırı yüklenme, faz kaybı, mekanik kilitlenme veya fan tıkanıklığı gibi nedenlerle trip eder.
Termik röle reset nasıl yapılır?
Trip ettikten sonra reset butonuna basılarak resetlenir. Reset yapmadan önce arıza nedeni mutlaka bulunmalı ve giderilmelidir.
Termik röle sınıf 10 ve sınıf 20 farkı nedir?
Class 10 röleler normal şartlarda çalışan motorlar için 10 saniye içinde trip eder. Class 20 röleler ise ağır yük altında uzun süre yol alan motorlar için tasarlanmıştır ve daha geç trip eder.
Kontaktör olmadan termik röle kullanılır mı?
Hayır. Termik röle genellikle kontaktörle birlikte kullanılır. Kontaktör anahtarlama görevini yaparken termik röle koruma görevini üstlenir.
Motor koruma şalteri ile termik röle farkı nedir? Motor şalteri kısa devreyi de keser; termik röle kesmez, kontaktörle birlikte çalışır.
İhtiyacınıza en uygun ürün veya proje çözümü için hemen fiyat teklifi alın!
Motor koruma şalteri nedir sorusu elektrik panosu kuran teknisyenler, mühendisler ve sanayi tesislerinde motor kullanan yöneticiler tarafından sıkça araştırılan konulardan biridir. Motor koruma şalteri, elektrik motorlarını aşırı yük akımına, kısa devreye, faz kaybına ve faz dengesizliğine karşı koruyan üç kutuplu elektromekanik bir koruma cihazıdır. Hem manuel anahtarlama hem de otomatik koruma fonksiyonlarını tek bir gövdede birleştirir.
Motor koruma şalteri, motor besleme devresinin başlangıç noktasına monte edilen bir koruma elemanıdır. İç yapısında termik açma salıcısı ve manyetik açma salıcısı bulunur. Termik kısım uzun süreli aşırı akımları, manyetik kısım ise ani yüksek kısa devre akımlarını algılayarak devreyi keser. Ayrıca faz kaybı durumunda motoru hızlıca koruma altına alır. Bu sayede motor sargılarının yanması, kablo izolasyonunun bozulması ve tesisat hasarları önlenir.
Standart Termik-Manyetik motor koruma şalteri pompa, fan, kompresör gibi genel amaçlı motorlar için kullanılır.
Motor Koruma Şalteri Ne İşe Yarar?
Motor koruma şalteri ne işe yarar dendiğinde en önemli görevi motoru ve bağlı tesisatı korumaktır. Motor çalıştırma anında oluşan yüksek yol alma akımına dayanıklıdır ancak sürekli aşırı yüklenmeyi veya kısa devreyi tolere etmez. Manuel olarak motoru açıp kapatmaya imkan tanır ve OFF konumunda kilitlenebilir mandal ile güvenlik sağlar.
Endüstriyel uygulamalarda pompa, kompresör, konveyör, havalandırma sistemleri ve makine motorlarında yaygın olarak kullanılır. Tek cihazla anahtarlama, ayırma, aşırı yük koruması ve kısa devre koruması sağladığı için pano içi kablolama ve ekipman sayısını azaltır. Bu da bakım kolaylığı ve maliyet avantajı getirir.
Motor Koruma Şalteri Çalışma Prensibi
Motor koruma şalteri çalışma prensibi termik ve manyetik mekanizmaların birlikte çalışmasına dayanır. Termik salıcısı bimetal şeritlerden oluşur. Motor akımı nominal değerin üzerine çıktığında bimetal ısınır, eğilir ve mekanizmayı tetikleyerek şalteri açar. Bu koruma gecikmeli çalışır ve motorun kısa süreli aşırı akımlarına izin verir.
Manyetik salıcısı ise elektromıknatıs prensibiyle çalışır. Ani kısa devre durumunda yüksek akım manyetik alanı hızla artırır, demir çekirdeği çeker ve şalteri milisaniyeler içinde açar. Faz kaybı durumunda ise özel mekanizma dengesiz akımı algılayarak devreyi keser. Bazı modellerde sıcaklık kompanzasyonu bulunur ve ortam sıcaklığına göre ayar hassasiyeti korunur.
Motor koruma şalteri seçiminde motor gücü, kısa devre kesme kapasitesi, ayar bandı gibi teknik verilere dikkat etmek gerekir.
Motor Koruma Şalteri Çeşitleri Nelerdir?
Motor koruma şalterleri kullanım amacına ve özelliklerine göre farklı tiplere ayrılır. En yaygın çeşitleri şunlardır:
Ayarlanabilir termik tipler: Motor akımına göre hassas ayar yapılabilir.
Sabit ayarlı modeller: Basit uygulamalar için tercih edilir.
Yüksek kesme kapasiteli modeller: Kısa devre akımının çok yüksek olduğu tesislerde kullanılır.
Faz kaybı korumalı modeller: Üç fazlı motorlar için standarttır.
Butonlu ve çevirmeli tipler: Kullanım kolaylığına göre seçilir.
Ayrıca sadece manyetik korumalı versiyonlar da bulunur ancak tam motor koruması için termik ve manyetik özelliklerin bir arada olduğu modeller tercih edilir.
Motor koruma şalteri seçimi motorun güvenliği ve sistemin verimliliği açısından kritik öneme sahiptir. Yanlış seçim motorun erken arızalanmasına veya yetersiz korumaya yol açabilir.
Seçimde dikkat edilmesi gereken başlıca kriterler şunlardır:
Motorun nominal akımı ve gücü
Kullanım kategorisi ve yol verme yöntemi
Kısa devre kesme kapasitesi
Çalışma ortam sıcaklığı ve tozlu veya nemli koşullar
Faz kaybı ve dengesizlik koruması ihtiyacı
Beklenen mekanik ve elektriksel ömür
Motor uygulamalarında şalterin termik ayar aralığı motorun tam yük akımını kapsamalıdır. Genellikle motor akımının yüzde 10-15 üzerinde bir ayar aralığı olan model seçmek faydalıdır. Yüksek irtifa veya yüksek sıcaklıkta çalışacaksa bir üst kademe düşünülmelidir. Kısa devre kesme kapasitesi tesisattaki maksimum kısa devre akımından yüksek olmalıdır.
Motor Gücüne Göre Motor Koruma Şalteri Seçim Tablosu
Aşağıdaki tablo 400 Volt üç fazlı sincap kafesli asenkron motorlar için genel bir seçim rehberidir. Değerler yaklaşık olup kesin seçim için motor katalogu ve üretici verileri mutlaka kontrol edilmelidir. Tablo direkt yol verme için hazırlanmıştır.
Motor Gücü (kW)
Nominal Akım (A)
Önerilen Motor Koruma Şalteri Ayar Aralığı (A)
0,37
1,1
0,63 - 1
0,55
1,5
1 - 1,6
0,75
1,9
1,6 - 2,5
1,1
2,7
2,5 - 4
1,5
3,6
2,5 - 4 veya 4 - 6,3
2,2
5,2
4 - 6,3
3
6,8
6,3 - 10
4
8,8
6,3 - 10 veya 9 - 14
5,5
12
10-16
7,5
16
14 - 20 veya 16 - 25
11
22
20 - 25 veya 22 - 32
15
29
25 - 32 veya 28 - 40
18,5
35
32 - 40 veya 35 - 50
22
41
40 - 50
30
57
50 - 63 veya 55 - 70
Tablodaki değerler IEC standartlarına göre hazırlanmıştır. Pratik uygulamada ayar değerini motorun tam yük akımına yakın ancak biraz üzerinde tutmak önerilir. Yıldız üçgen yol vermede daha düşük akım çekildiği için seçim buna göre revize edilebilir.
Motor koruma şalteri ile termik röle arasındaki fark nedir?
Motor koruma şalteri hem termik hem manyetik koruma sağlar ve manuel anahtarlama yapar. Termik röle ise sadece aşırı yük koruması yapar ve kontaktörle birlikte kullanılır. Kısa devre durumunda termik röle yetersiz kalır.
Motor koruma şalteri neden trip pozisyonunda kalır?
Aşırı yük veya kısa devre durumunda şalter trip konumuna geçer. Arıza giderilmeden reset yapılamaz. Bu durum arızanın fark edilmesini sağlar ve güvenlik açısından önemlidir.
Motor koruma şalteri faz kaybına karşı korur mu?
Evet, kaliteli modeller faz kaybı ve faz dengesizliğine karşı hassas koruma sağlar. Bu özellik motor sargılarının yanmasını önler.
Motor koruma şalteri ile sigorta arasındaki fark nedir?
Sigorta genellikle sadece kısa devre koruması sağlar ve tek kullanımlıktır. Motor koruma şalteri ise ayarlanabilir termik koruma, manuel kontrol ve tekrar kullanılabilirlik sunar.
Motor koruma şalteri nasıl resetlenir?
Öncelikle arıza nedeni tespit edilip giderilmelidir. Şalter kolu trip konumundan OFF konumuna getirilir ve ardından ON konumuna alınır. Bazı modellerde reset butonu bulunur.
İhtiyacınıza en uygun ürün veya proje çözümü için hemen fiyat teklifi alın!
Kontaktör Rehberi: Çalışma Prensibi, AC-3 ve Arıza Teşhisi
Bir tekstil atölyesinde vardiya biterken operatör STOP butonuna basıyor, ama tavandaki fan dönmeye devam ediyor. Panoyu açıp kontaktöre baktığımızda ana kontakların erime izleri bıraktığını, kontak köprüsünün yerine yapıştığını görüyoruz: bobin enerjisi kesilmiş ama kontaklar açılmamış. Bir başka sahada ise pano kapağını açar açmaz uğultu karşılıyor bizi; kontaktör kapalı ama sürekli titriyor, dokununca vızıltı elde hissediliyor. Bu iki belirti, kontaktörün nasıl çalıştığını ve neden arızalandığını anlamadan çözülemez. Bu rehber tam olarak orayı kapatmak için yazıldı.
Kontaktör ne işe yarar
Kontaktör, küçük bir kumanda sinyaliyle büyük bir güç devresini uzaktan açıp kapatan elektromekanik bir anahtarlama cihazıdır. Bir düğmeden, bir PLC çıkışından ya da bir termostattan gelen düşük güçlü sinyal bobini enerjilendirir; bobin de onlarca hatta yüzlerce amperlik ana devreyi kapatır. Böylece operatör yüksek akımlı devreye hiç dokunmaz, kumanda ile güç devresi birbirinden ayrılır.
En yaygın kullanıldığı yerler: asenkron motorların yol verilip durdurulması, kompanzasyon kondansatör bankalarının devreye alınması, büyük aydınlatma gruplarının anahtarlanması ve elektrikli ısıtıcı yüklerinin kontrolü. Sahada zaman zaman “konjektör” ya da “kondüktör” diye anıldığını duyarsınız; doğru ad kontaktördür.
Burada kritik bir yanlış anlamayı baştan düzeltmek gerekir: kontaktör bir koruma cihazı değildir. Kısa devre akımını kesmek için tasarlanmamıştır. Üstüne mutlaka bir sigorta, bir kompakt devre kesici (MCCB) ya da motor koruma şalteri; aşırı yük için de bir termik röle gerekir. Kontaktör yalnızca “aç–kapat” görevini üstlenir.
Röle, şalter, motor koruma şalteri ve kontaktör
Cihaz
Görevi
Kısa devre keser mi?
Röle
Düşük akımlı kumanda/sinyal anahtarlama
Hayır
Kontaktör
Yüksek akımlı yükün uzaktan aç–kapatı
Hayır
Motor koruma şalteri
Aşırı yük + kısa devre koruması
Evet
Devre kesici (MCCB)
Hat koruması, kısa devre kesme
Evet
Röle ile kontaktör aynı prensiple çalışır; fark ölçektedir. Röle miliamperler–birkaç amper düzeyindeki sinyalleri taşırken, kontaktör motor akımlarını taşıyacak ana kontaklara, ark söndürme haznelerine ve daha güçlü bir bobine sahiptir.
İç yapı ve çalışma prensibi
Kontaktör bir elektromıknatıstır. Temel parçaları şunlardır:
Bobin (A1–A2): Kumanda gerilimi uygulandığında manyetik alan üretir.
Nüve (manyetik çekirdek): Sabit ve hareketli iki parçadan oluşur.
Hareketli armatür: Bobin çektiğinde nüveye kapanır, kontakları taşır.
Ana kontaklar: Güç devresini açıp kapatan, akımı taşıyan köprüler.
Yardımcı kontaklar: Kumanda devresinde mühürleme, kilitleme ve sinyal için.
Ark söndürme haznesi: Kontaklar açılırken oluşan arkı bölüp söndürür.
Bobine gerilim verildiğinde oluşan manyetik alan armatürü çeker, ana kontaklar kapanır. Gerilim kesildiğinde geri getirme yayları armatürü iterek kontakları hızla açar.
Çekme akımı ve tutma akımı
Alternatif akım (AC) bobinlerinde çok önemli bir davranış vardır: armatür açıkken manyetik devrede büyük bir hava aralığı bulunur, bobinin empedansı düşüktür ve bobin yüksek bir çekme (inrush) akımı çeker. Armatür kapanınca hava aralığı kapanır, empedans artar ve bobin çok daha düşük bir tutma akımı ile enerjide kalır.
Bu davranış, en sık görülen bobin arızasının da anahtarıdır: armatür mekanik olarak sıkışır ya da nüve tam kapanmazsa bobin yüksek çekme akımında “asılı” kalır, ısınır ve yanar. Kumanda gerilimi yetersizse armatür tam kapanmaz, aynı sonuç doğar.
Gölge halkası ve DC bobin farkı
AC nüvede akım her yarım periyotta sıfırdan geçer; tam o anda çekme kuvveti de sıfırlanır ve armatür titremeye başlar. Bunu önlemek için nüveye gölge halkası (shading ring) denilen bir bakır halka yerleştirilir; halka gecikmeli bir akı üreterek kuvvetin hiç sıfırlanmamasını sağlar. Halka çatlar, kırılır ya da nüve yüzeyi kirlenir/pas tutarsa kontaktör uğuldar ve titreşir. Doğru akım (DC) bobininde akı sabit olduğu için gölge halkası gerekmez; DC kontaktörlerde ark söndürme mekanizması ise daha güçlü tasarlanır.
Terminal işaretleri
Kumanda projelendirmesinde terminal numaralarını doğru okumak, yanlış bağlantının önüne geçer. Yaygın işaretleme şöyledir:
Terminal
Anlamı
A1 – A2
Bobin uçları
1/L1 – 2/T1
1. faz ana kontak (giriş/çıkış)
3/L2 – 4/T2
2. faz ana kontak
5/L3 – 6/T3
3. faz ana kontak
13 – 14
Yardımcı NO (normalde açık)
23 – 24
Yardımcı NO (normalde açık)
21 – 22
Yardımcı NC (normalde kapalı)
31 – 32
Yardımcı NC (normalde kapalı)
Yardımcı kontaklarda ikinci rakam işlevi verir: 1–2 ile bitiyorsa NC, 3–4 ile bitiyorsa NO. Doğrudan yol verme devresinde START butonuna paralel bağlanan 13–14 NO kontağı, butonu bıraktığınızda devrenin kendini beslemesini sağlayan “mühürleme” işlevini görür.

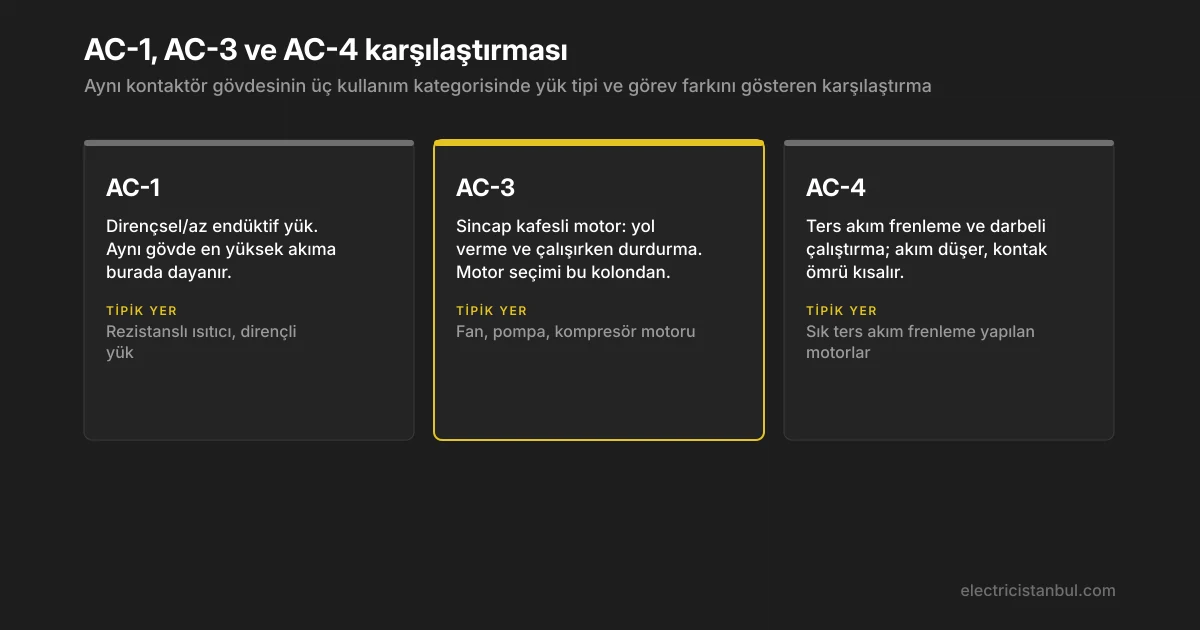

Kullanım kategorileri ve AC-3
Aynı gövde AC-1’de en yüksek, AC-4’te en düşük akıma dayanır
Kontaktörün katalogunda tek bir anma akımı yoktur. Aynı gövde, yükün cinsine göre farklı akımlara dayanır. Bu ayrımı IEC 60947-4-1 standardı kullanım kategorileriyle tanımlar:
Kategori
Yük tipi
Tipik uygulama
AC-1
Dirençsel / az endüktif
Rezistanslı ısıtıcı, dirençli yük
AC-2
Sargılı rotorlu motor
Bilezikli motor
AC-3
Sincap kafesli motor: yol verme + çalışırken durdurma
Fan, pompa, kompresör
AC-4
Motor: ters akım frenleme + darbeli çalıştırma (inching)
Sık kalkış ve ters akım frenleme gerektiren uygulamalar
AC-5a / AC-5b
Deşarj lambaları / akkor lamba
Aydınlatma grupları
AC-6b
Kondansatör bankası anahtarlama
Kompanzasyon
Burada eski kaynaklarda sık tekrarlanan bir hatayı düzeltmek gerekir: AC-3, AC-1’e göre “daha yüksek şalt kapasitesine” sahip değildir. Tam tersine, aynı kontaktör gövdesi AC-1’de en yüksek akıma dayanır; AC-3’te bu değer düşer (motor daha ağır bir görevdir: kalkışta yüksek akım, açarken endüktif ark); AC-4’te ise en düşük seviyeye iner. Bu yüzden motor uygulamasında kontaktör her zaman AC-3 kolonundan okunur, AC-1 değerinden değil.
AC-4 görevinin kontak ömrünü belirgin biçimde kısalttığını da unutmamak gerekir; sık frenleme ve darbeli çalıştırma varsa ya bir üst kademe seçilir ya da yol verici düşünülür.

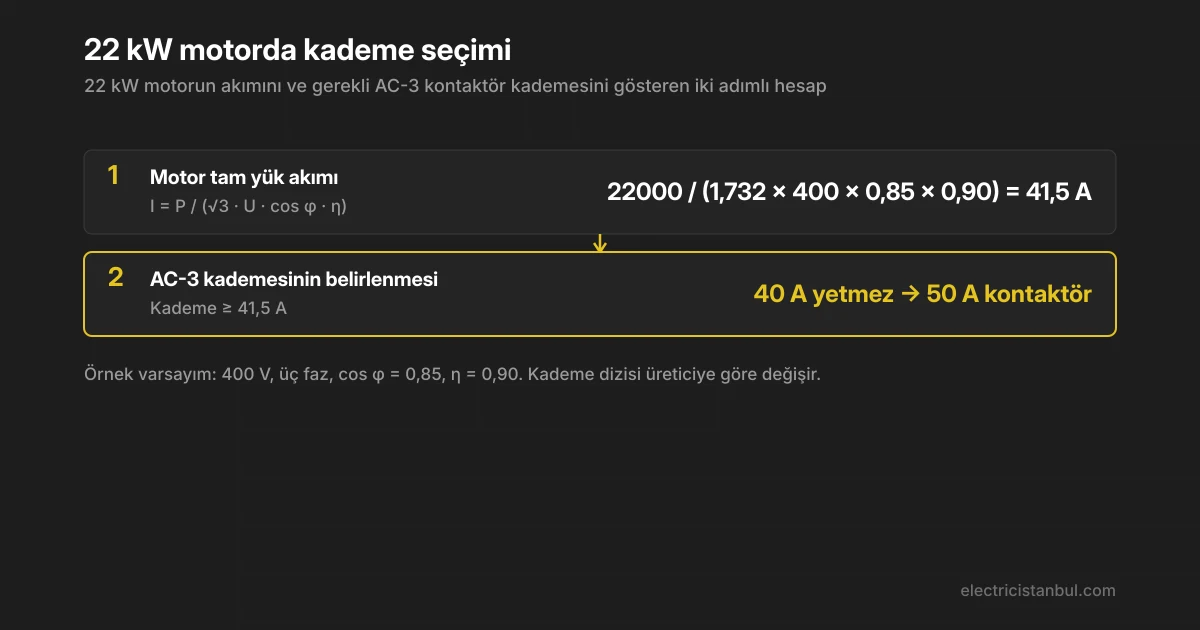

Motor akımından kontaktör kademesine
22 kW motorda 40 A’nın neden yetmediği, 50 A’ya neden çıkıldığı
Motorun etiket gücünden yola çıkarak çektiği akımı hesaplarız. Üç fazlı, 400 V bir motor için:
I = P / (√3 · U · cos φ · η)
Örnek varsayım olarak cos φ = 0,85 ve verim η = 0,90 alalım. Payda ortak çıkar: 1,732 × 400 × 0,85 × 0,90 = 530,0.
Motor
Hesap
AC-3 kademesi
7,5 kW
7500 / 530,0 = 14,15 A
18 A
22 kW
22000 / 530,0 = 41,5 A
40 A yetmez → 50 A
55 kW
55000 / 530,0 = 103,8 A
115 A
22 kW satırındaki ince nokta önemlidir: hesaplanan 41,5 A, 40 A’lik kademeyi aşar; “nasıl olsa yakın” diyerek 40 A seçilirse kontaktör tam yükte anma sınırının üzerinde çalışır, ısınır ve ömrü kısalır. Doğrusu bir üst kademe olan 50 A’dir. Örnek kademe dizisi (üreticiye göre değişir): 9, 12, 18, 25, 32, 40, 50, 65, 80, 95, 115 A.
Bu hesap, kalkış akımı (sincap kafesli motorda anma akımının yaklaşık 6–8 katı), kapasite düşürme (derating), ortam sıcaklığı ve termik röle koordinasyonu ile birlikte değerlendirildiğinde tam anlamını kazanır. O ayrıntıyı burada tekrarlamıyoruz; adım adım kademe ve ayar için motor gücüne göre AC-3 anma akımı ve termik röle ayarını anlatan seçim rehberimize bakabilirsiniz.
Devre uygulamaları
Doğrudan yol verme ve mühürleme
En temel motor devresi: koruma (sigorta/MCCB) → kontaktör → termik röle → motor. Kumanda tarafında START butonu bobini enerjilendirir; butonu bıraktığınızda devrenin kapalı kalması için START’a paralel bağlanan 13–14 NO yardımcı kontağı bobini beslemeye devam eder. Buna “mühürleme” denir. STOP butonu ve termik rölenin 95–96 açma kontağı bu mühür hattını keser.

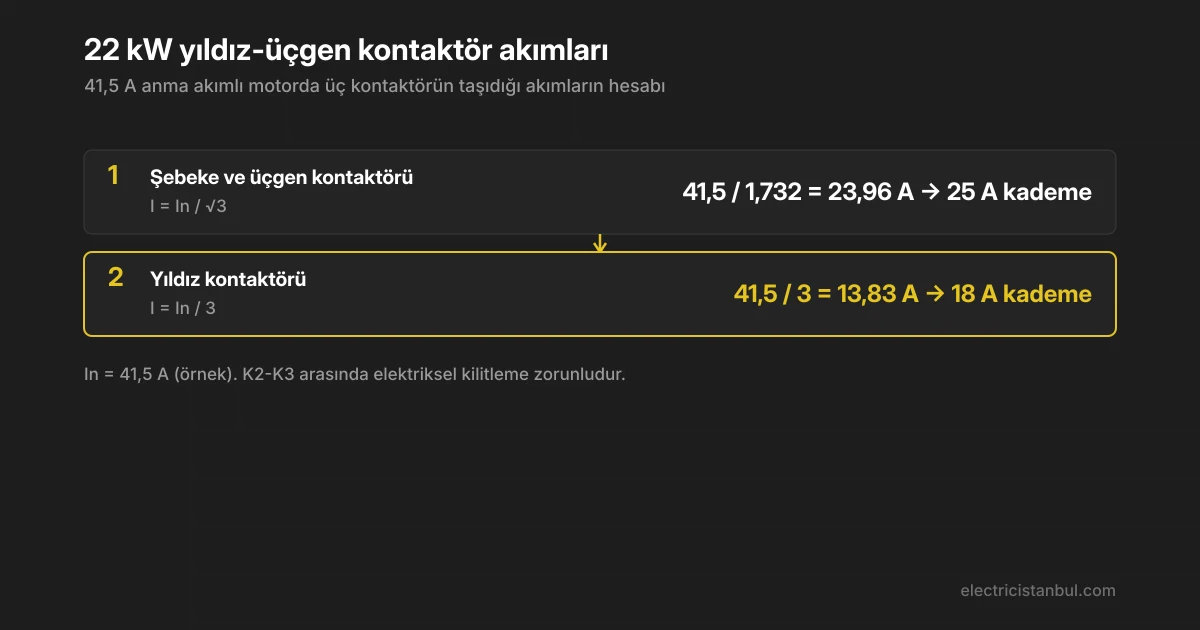

Yıldız-üçgen: üç kontaktör ve kilitleme
Üç kontaktör aynı akımı taşımaz; kademeler farklı seçilebilir
Büyük motorlarda kalkış akımını düşürmek için yıldız-üçgen yol verilir. Üç kontaktör kullanılır: şebeke (K1), yıldız (K2) ve üçgen (K3). Burada hayati kural şudur: K2 ile K3 aynı anda kapanırsa faz-faz kısa devre olur. Bu yüzden ikisi arasında elektriksel (mümkünse mekanik de) kilitleme şarttır.
Akım dağılımı da farklıdır. Anma akımı In = 41,5 A olan 22 kW motorda şebeke ve üçgen kontaktörleri faz akımını taşır: In / √3 = 41,5 / 1,732 = 23,96 A, yani 25 A’lik bir AC-3 kademesi yeterlidir. Yıldız kontaktörü ise daha az yüklenir: In / 3 = 41,5 / 3 = 13,83 A, yani 18 A’lik kademe uygundur. Üç kontaktörü de motor tam akımına göre büyük seçmek gereksiz maliyettir.
Yol verme yöntemini kökten değiştirmek gerekiyorsa (yumuşak kalkış, kalkış akımını daha da bastırma, hız kontrolü) elektromekanik yol vermenin sınırını görmek için soft starter mı VFD mi seçimini karşılaştıran yazımıza göz atabilirsiniz.
Kondansatör kontaktörü
Kompanzasyon panolarında kondansatör bankası anahtarlamak için sıradan bir motor kontaktörü kullanılmaz. Kondansatör devreye girerken çok yüksek bir şarj akımı çeker; bu darbe hem kontakları hem kondansatörü yıpratır. Bunun için AC-6b kategorisinde, ön şarj dirençli / öncü kontaklı kondansatör kontaktörü kullanılır. Reaktif güç ve kademe mantığının bütünü için cos φ, reaktif güç ve kVAr hesabını anlatan kompanzasyon rehberimize bakılabilir.
Orta gerilim (OG) tarafında motor ve kondansatör anahtarlamada ise vakum kontaktör kullanılır; ark, vakumlu bir hazne içinde söndürülür.
Bobin gerilim kabul aralığı
IEC 60947-4-1, bobinin (anma kumanda gerilimi Us) %85 ile %110 arasında güvenle kapanmasını ister. Bırakma sınırı AC bobinde Us’nin %75 ile %20’si, DC bobinde %75 ile %10’u arasındadır. Yaygın bobin gerilimleri 24 V DC, 24 V AC, 110 V AC, 230 V AC ve 400 V AC’dir (yalnızca üreticinin sunduğu değerlerle sınırlıdır).
İki örnek varsayımla:
230 V AC bobin: kapanma alt sınırı 0,85 × 230 = 195,5 V, üst sınır 1,10 × 230 = 253 V.
24 V DC bobin: alt sınır 0,85 × 24 = 20,4 V, üst sınır 1,10 × 24 = 26,4 V.
Sahada tırıltının klasik sebebi budur: büyük bir motor kalkarken kumanda besleme gerilimi ani olarak düşer. Besleme 230 V’tan 195 V altına inerse (yani %15’ten fazla düşerse) kontaktör tam kapanamaz, tırıldar. Çözüm, kumanda trafosunu / güç kaynağını yükü kaldıracak kadar büyük seçmek ya da kumandayı ayrı, kararlı bir kaynaktan beslemektir.
Arıza teşhis tablosu (saha pratiği)
Aşağıdaki eşleştirmeler standart hükmü değil, saha deneyimine dayalı teşhis yaklaşımıdır:
Belirti
Olası neden
Ne yapılır
Bobin ısınıyor / yanıyor
Armatür sıkışmış, nüve tam kapanmıyor; yanlış bobin gerilimi
Mekanik serbestliği kontrol edin, doğru bobin gerilimini doğrulayın
Bobin sürekliliğini ölçün, A1-A2 gerilimini kontrol edin
Bırakmıyor
Kontak yapışmış, mekanik sıkışma
Enerjiyi kesip kontakları ve mekaniği inceleyin
Açılıştaki iki senaryo da bu tablodan okunabilir: STOP’a rağmen dönen motor “kontak yapışması”, uğuldayan pano ise “gölge halkası / kirli nüve” satırıdır.
Koruma zinciri
Kontaktör tek başına bir sistem değildir; bir zincirin halkasıdır. Üstünde kısa devreye karşı sigorta / kompakt devre kesici / motor koruma şalteri, aşırı yüke karşı ise termik röle bulunur. Termik rölenin doğru ayarı ve tetikleme sınıfı motorun ömrünü belirler; ayar mantığı için termik rölenin çalışmasını ve ayarını anlatan yazımızı inceleyebilirsiniz.
Kısa karar özeti
Kontaktör aç-kapat yapar; kısa devre kesmez. Üstüne mutlaka koruma + termik röle koyun.
Motor için AC-3 kolonundan seçin; AC-1 değerine aldanmayın (AC-3 daha düşük akımdır).
Kademeyi motor akımını formülle hesaplayıp bir üst standarda yuvarlayarak belirleyin; 41,5 A için 40 A değil 50 A.
Yıldız-üçgende üç kontaktörün akımı farklıdır ve K2-K3 kilitlemesi zorunludur.
Bobin gerilimini %85–%110 penceresinde tutun; tırıltı çoğu zaman kumanda beslemesi zayıf demektir.
Uğultu genelde gölge halkası/kirli nüve, bobin ısınması genelde sıkışan armatür kaynaklıdır.
Anma akımı, termik ayar, kapasite düşürme ve Tip 1 / Tip 2 koordinasyon gibi seçim ayrıntısı ayrı bir yazıda; bu rehber kavramı ve uygulamayı kapatır.
Motor kumanda panonuzda kontaktör kademesi, kilitleme ya da tekrarlayan bobin arızası konusunda takıldığınız yer varsa projenizi bizimle paylaşın, birlikte değerlendirelim.
📩 kontaktör ihtiyaçlarınız için bize ulaşabilirsiniz.
Elektrik kaynaklı orman yangını neden olur? Bir ormanda küçücük bir kıvılcım, kuru dal parçaları ve reçine yüklü çam iğneleriyle birleştiğinde, çok kısa sürede geniş çaplı bir yangına dönüşebilir. Bu kıvılcım bazen doğrudan insan kaynaklı olmayabilir. Gözden kaçırılan bir enerji hattı bağlantısı ya da standart dışı bir elektrik tesisatı da ciddi yangınlara yol açabilir. Peki, elektrik kaynaklı orman yangınları ile ilgili elektrik sistemleri orman yangınları açısından neden bu kadar kritik bir tehlike barındırıyor? Hangi elektriksel durumlar risk teşkil ediyor ve bu riskler nasıl azaltılabilir?
Elektrik enerjisi kontrollü kullanıldığında güvenlidir. Ancak aşırı yüklenme, gevşemiş bağlantılar, yıpranmış yalıtımlar ve ihmal edilmiş altyapı, elektrik arkı gibi yüksek sıcaklıklı kıvılcımların oluşmasına neden olabilir. Özellikle açık arazilerde ve orman içi geçişlerde bu durum ciddi bir yangın tehdidine dönüşebilir.
Elektrik enerjisi kontrollü kullanıldığında güvenlidir. Ancak aşırı yüklenme, gevşemiş bağlantılar, yıpranmış yalıtımlar ve ihmal edilmiş altyapı, elektrik arkı gibi yüksek sıcaklıklı kıvılcımların oluşmasına neden olabilir.
Enerji Nakil Hatları (ENH)
Pek çok yörede, yüksek gerilim hatları ormanların içerisinden veya hemen kıyısından geçmek durumundadır. Bu hatlardaki bağlantı noktalarının gevşemesi ya da hatlara temas eden ağaç dalları, kıvılcım oluşmasına neden olabilir. Rüzgârlı havalarda sallanan dallar ile iletkenlerin teması sonucu ortaya çıkan elektrik arkı, kuru zeminle temas ettiğinde yangını tetikleyebilir.
Açık Araziye Kurulan Trafolar ve Dağıtım Panoları
Trafo merkezleri ya da açıkta konumlandırılmış elektrik panoları, orman kenarlarında veya kırsal bölgelerde sıkça görülür. Bu tür sistemlerde çevrede kuru ot ve yanıcı maddelerin birikmesi, aşırı yükten dolayı trafonun ısınması, patlama ya da yağ sızıntısı gibi arızalar yangına doğrudan zemin hazırlayabilir.
Standart Dışı Geçici Elektrik Tesisatları
Özellikle kamp alanlarında, tarım bölgelerinde veya yazlık bölgelerde kullanılan geçici elektrik sistemleri çoğu zaman güvenlik standartlarına uymaz. İzolesi bozulmuş kablolar, kaçak akım koruması olmayan hatlar ve gevşek bağlantılar, dış ortam koşullarında hızla tehlikeye dönüşebilir. Güneş altında çatlamış bir kablonun, kuru çalıların arasında kıvılcım oluşturması için ekstra bir etkiye gerek yoktur.
Enerji nakil hatlarındaki bağlantı noktalarının gevşemesi ya da hatlara temas eden ağaç dalları, kıvılcım oluşmasına neden olabilir.
Elektrik Kaynaklı Yangınların Önüne Geçmek Mümkün mü?
Aslında bu tür yangınlar büyük oranda önlenebilir riskler kategorisine girer. Çünkü bu olaylar çoğu zaman “aniden” değil, “ihmallerin birikimiyle” gerçekleşir.
İletim Hattı ve Ekipman Bakımı
Enerji nakil hatlarının geçtiği ormanlık bölgelerde, hat altı temizlik ve ağaç budama periyodik olarak yapılmalı. Termal kameralarla yapılan kontrollerle, gevşek bağlantı veya lokal ısınma gibi potansiyel riskler tespit edilebilir. İletken temas noktalarında meydana gelen mikrokıvılcımlar, daha büyük arızaların habercisidir.
Ark Algılama ve Otomatik Enerji Kesme Sistemleri
Yeni nesil elektrik şebekelerinde kullanılan ark algılama cihazları, olağandışı kıvılcım oluşumunu tespit ederek sistemi anında kesebilir. Bu sistem sayesinde, yangın daha başlamadan elektrik kaynağı izole edilmiş olur. Gelişmiş haberleşme protokolleri (örneğin IEC 61850) ile çalışan bu sistemler, SCADA üzerinden anlık olarak izlenebilir.
Trafo sahaları etrafındaki zemin kuru bitkilerden arındırılmalı. Pano içine yerleştirilen sıcaklık sensörleri, aşırı ısınmayı erkenden haber verebilir. Yangına dayanıklı malzeme kullanımı, koruyucu barınaklar ve gölgelendirme gibi fiziksel önlemler alınmalı.
Geçici Tesisatlar için Denetim Zorunluluğu
Tesisatlar, elektrik mühendisliği yetkisi bulunan kişiler tarafından kontrol edilmeli. Kullanılan tüm kablo ve ekipmanlar, dış ortam koşullarına uygun IP koruma sınıfına sahip olmalı. Koruma elemanları (kaçak akım rölesi, minyatür kesici vb.) devreye entegre edilmeden sistem kullanılmamalı.
Yeni nesil elektrik şebekelerinde kullanılan ark algılama cihazları, olağandışı kıvılcım oluşumunu tespit ederek sistemi anında kesebilir.
Toplum Bilinci + Doğru Mühendislik + Dikkat = Yangınsız Doğa
Kamp yapan biri, kablosunu kuru otların üzerine sererse; bir işletme, trafosunun etrafında çöp biriktirirse; ya da bir belediye, iletim hattı altında düzenli temizlik yapmazsa, yangının sebebi sadece “elektrik” değil, aynı zamanda “ihmal” olur. Toplumsal bilinç, yalnızca görsel duyurularla değil, davranışlarımızı dönüştürmekle başlar.
Elektrik enerjisi yaşamın vazgeçilmezidir. Ama güvenli kurulmamış sistemler, bakımı ihmal edilmiş hatlar veya kalitesiz ekipmanlar, doğayı tehdit eder hale gelir. Bir ormanın kaderi bazen milisaniyelik bir kıvılcıma bağlıdır. Ama o kıvılcımın çıkmaması, alınacak doğru önlemlerle mümkün. Orman yangınlarını önlemek için sadece söndürme sistemlerine değil, elektrik altyapısında güvenlik kültürüne yatırım yapılmalı. Bu, hem mühendislik hem etik hem de ekolojik bir sorumluluktur.
Elektrik dendiğinde çoğumuzun aklına prizler, kablolar ya da cihazlarımızı çalıştıran enerji gelir. Ancak bu enerjinin bir de görünmeyen, beklenmedik anlarda karşımıza çıkan bir hâli vardır. Bu haline statik elektrik denir. Aslında çocukken balonu saça sürüp saç tellerini havalandırdığımızda ya da kışın metal bir kapıya dokununca elimizdeki kıvılcımla irkildiğimizde bununla karşılaşmış oluruz. Yani statik elektrik, günlük hayatımızda istemeden de olsa sıkça yaşadığımız bir olaydır. Peki statik elektrik nedir, nasıl oluşur ve neden zaman zaman zararlı olabilir?
Statik Elektrik Nasıl Oluşur?
Statik elektrik, maddenin yüzeyinde biriken elektrik yüklerinin dengede olmaması sonucu ortaya çıkar. Temel olarak pozitif ve negatif yüklerin bir yüzeyde eşit olmaması durumudur.
Her maddenin atomları vardır ve bu atomlar proton, nötron ve elektronlardan oluşur. Normal şartlarda bir maddenin proton ve elektron sayısı eşittir; dolayısıyla elektriksel olarak nötrdür. Ancak iki farklı malzeme temas edip sonra ayrıldığında, birinden diğerine elektron geçişi olabilir. Bu durum yüzeylerden birinin elektron kazanıp negatif, diğerinin elektron kaybedip pozitif yüklenmesine neden olur. Bu yolla oluşan elektriksel yüklenme, statik elektrik dediğimiz olgudur.
Bu etki özellikle yalıtkan yüzeylerde daha sık görünür çünkü iletkenlerdeki serbest elektronlar kolayca hareket edip yükü dengeleyebilirken, yalıtkanlarda bu yük uzun süre yüzeyde kalabilir. Bu nedenle plastik, cam, kauçuk gibi malzemeler statik elektrik birikimine daha yatkındır.
Statik elektrik, maddenin yüzeyinde biriken elektrik yüklerinin dengede olmaması sonucu ortaya çıkar.
Statik Elektrik Zararları Nelerdir?
Statik elektrik çoğu zaman küçük bir çarpma hissiyle geçiştirilse de, bazı ortamlarda çok daha ciddi sonuçlara neden olabilir. Bu riskler özellikle sanayi, elektronik ve yanıcı madde içeren ortamlarda önem kazanır. Zararlarını şu şekilde inceleyebiliriz:
Elektronik Devrelerde Bozulma
Mikroçipler ve hassas elektronik bileşenler, düşük gerilimde çalışır. Statik boşalma, bu devrelere milisaniyeler içinde binlerce voltluk enerji aktarabilir. Bu da kalıcı arızalara, veri kaybına ya da donanımın tamamen işlevsiz hale gelmesine yol açabilir.
Yanıcı Ortamlarda Patlama Riski
Toz, gaz veya buhar gibi yanıcı ortamlar, statik elektrik nedeniyle oluşan kıvılcımla tutuşabilir. Özellikle akaryakıt istasyonları, boya atölyeleri, un fabrikaları gibi yerlerde bu risk göz ardı edilemez. Bu yüzden bu tür yerlerde antistatik kıyafetler ve topraklama sistemleri kullanılır.
Düşük gerilimdeki statik çarpmalar doğrudan zararlı değildir. Ancak ani irkilmeler refleksif olarak düşmeye, çarpmaya ya da makinelerde kontrol kaybına neden olabilir. Bu da dolaylı olarak tehlike oluşturabilir.
Üretim Kalitesini Etkileme
Tekstil, plastik ve ambalaj sektörlerinde statik elektrik, ürünlerin birbirine yapışmasına, üretim hatlarının tıkanmasına ya da kir ve tozun malzemeye yapışmasına neden olabilir. Bu da kalite kontrol süreçlerinde ciddi sorunlara yol açar.
Statik elektrik çoğu zaman küçük bir çarpma hissiyle geçiştirilse de, bazı ortamlarda çok daha ciddi sonuçlara neden olabilir.
Günlük Hayatta Statik Elektrik Örnekleri
Statik elektrik, yalnızca laboratuvarlarda ya da fabrikalarda değil; her gün karşımıza çıkan bir olaydır. Hemen herkesin yaşadığı bazı örnekler şu şekildedir:
Kış aylarında sentetik kıyafetlerin birbirine yapışması
Yün kazağın üzerinden geçirilen tarakla saçların dikleşmesi
Araba koltuğundan inerken kapı koluna dokunduğunuzda hissedilen kıvılcım
Halıda yürüyüp metal bir objeye dokununca yaşanan çarpılma
Televizyon ekranlarının tozları çekmesi
Bu olayların ortak noktası, düşük nem oranı ve yalıtkan yüzeylerin sürtünmesidir. Havanın kuru olduğu ortamlarda statik elektrik birikimi çok daha kolay gerçekleşir. Bu nedenle kış aylarında statik çarpmalar daha sık görülür.
Statik Elektrikten Korunma Yolları
Statik elektriği tamamen ortadan kaldırmak her zaman mümkün olmasa da, birikmesini önlemek ve etkilerini azaltmak için çeşitli yöntemler uygulanabilir:
Statik yüklerin güvenli şekilde boşalabilmesi için iletken yüzeylerin topraklanması gerekir. Elektronik üretim tesislerinde zeminler, masalar hatta çalışanların bileği bile topraklama sistemine bağlı olabilir.
Antistatik spreyler, halılar, kıyafetler ve bileklikler, yük birikimini engeller. Özellikle yanıcı ortamlarda bu tür ekipmanların kullanılması zorunludur.
Havaya negatif ve pozitif iyonlar salarak yük birikimini dengeleyen cihazlardır. Plastik işleme makineleri, yazıcılar veya laboratuvar ortamlarında yaygın şekilde kullanılır.
Kuru hava statik elektrik için uygun bir ortamdır. Ortamın nem oranı artırıldığında yük birikimi zorlaşır. Bu yüzden nemlendiriciler özellikle kış aylarında etkili bir önlemdir.
Yalıtkan yerine yarı iletken veya iletken malzemeler tercih etmek, statik yüklerin birikmesini zorlaştırır. Özellikle paketleme ve montaj süreçlerinde bu faktör göz önünde bulundurulmalıdır.
Güneş Enerjisi Santrallerinde Alçak Gerilim Trafolarının Rolü ve Teknik Özellikleri
Güneş enerjisi, sürdürülebilir yapısı ve çevresel avantajlarıyla küresel ölçekte enerji dönüşümünün temel kaynaklarından biri haline gelmiştir. Güneş enerjisi santralleri (GES), fotovoltaik paneller aracılığıyla üretilen enerjiyi şebekeye entegre ederek hem ekonomik hem de çevre dostu bir çözüm sunar. Ancak bu sistemlerin kararlı, güvenli ve verimli çalışabilmesi için kullanılan tüm elektriksel ekipmanların doğru seçilmesi hayati önem taşır. Bu ekipmanlardan biri olan alçak gerilim GES trafosu, enerji dönüşüm zincirinin kritik halkalarından biridir.
GES trafoları, invertör çıkışında elde edilen alternatif akımı (AC), şebekenin ihtiyaç duyduğu gerilim seviyesine yükselten özel tip transformatörlerdir. Özellikle 800V seviyesindeki alçak gerilim trafoları, invertör çıkış gerilimini genellikle 400V veya 690V gibi standart sistem gerilimlerine dönüştürerek orta gerilim hatlarına entegrasyonu sağlar.
Bazı sistemlerde GES trafosu aynı zamanda santral içi yardımcı yüklerin beslenmesi için iç ihtiyaç trafosu olarak da görev alabilir. Trafo giriş voltajı 600V, 800V ya da 1000V gibi değerlere ulaşabilirken; çıkış gerilimi sistem konfigürasyonuna göre 400V, 690V, 800V seviyelerine kadar çıkarılabilir.
GES trafoları, invertör çıkışında elde edilen alternatif akımı (AC), şebekenin ihtiyaç duyduğu gerilim seviyesine yükselten özel tip transformatörlerdir.
Alçak Gerilim GES Trafolarının Temel Fonksiyonları
Gerilim Seviyesi Uyarlaması: Fotovoltaik sistemlerden elde edilen elektrik, invertörle AC’ye çevrildikten sonra şebekeye uygun voltaj seviyelerine yükseltilmelidir. Bu dönüşüm, GES trafosu tarafından gerçekleştirilir.
Enerji İletim Verimliliği: Uygun kapasitede seçilmiş bir trafo, iletim hatlarındaki kayıpları minimuma indirerek PV sisteminin genel verimliliğine katkı sağlar.
Elektriksel Koruma ve Stabilite: Şebekede oluşabilecek ani gerilim değişimleri, kısa devreler veya yük dengesizliklerine karşı sistemin güvenliğini sağlar. Trafo, şebeke ile PV sistemi arasında bir koruma bariyeri gibi çalışır.
Uzun Ömür ve Dayanıklılık: Kaliteli izolasyon, uygun soğutma çözümleri ve düzenli bakım ile GES trafoları onlarca yıl boyunca kesintisiz hizmet verebilir. Özellikle IP korumalı yapılar, dış ortam koşullarına karşı ekstra dayanıklılık sunar.
Kabinli Tip GES Trafoları: Dış Ortam Koşullarına Uyum
GES uygulamalarında yaygın olarak tercih edilen kabinli tip trafolar, dış etkenlere karşı dayanıklı olarak tasarlanmıştır. Yağmur, toz, yüksek sıcaklık ve nem gibi çevresel etkilere karşı koruma sağlayan bu trafolar; özel sac yapıları, havalandırma sistemleri ve filtreli fanlarla donatılarak uzun ömürlü kullanım sağlar.
Proje ihtiyaçlarına göre fanlı doğal soğutmalı (AN) sistemler, otomatik devre kesiciler, ölçüm cihazları ve röleli koruma birimleri entegre edilebilir. Böylece saha şartlarına uygun kompakt ve modüler trafo çözümleri elde edilir.
Teknik Konfigürasyonlar ve Giriş-Çıkış Özellikleri
GES trafoları, sistem konfigürasyonuna ve müşteri talebine göre aşağıdaki teknik varyasyonlarda üretilebilir:
Giriş gerilimi: 220V – 1000V arası
Çıkış gerilimi: 400V, 690V, 800V
Güç aralığı: Genellikle 5 kVA ve üzeri
İzolasyon sınıfları: Yağlı tip (ONAN) veya kuru tip (AN, AF soğutmalı)
Sargı yapıları: Orta uç bağlantılı, ekranlı ya da çift sargılı sistemler
Bağlantı şekilleri: Klemensli çıkışlar, ray veya vida bağlantılı montaj opsiyonları
Proje ihtiyaçlarına göre fanlı doğal soğutmalı (AN) sistemler, otomatik devre kesiciler, ölçüm cihazları ve röleli koruma birimleri entegre edilebilir.
GES projelerinde kullanılan trafolar, genellikle özel siparişe göre yapılandırılır. Şebeke altyapısı, santral gücü ve çevresel koşullar göz önüne alınarak, trafonun hem primer hem sekonder sargı özellikleri mühendislik hesapları doğrultusunda belirlenir.
Güneş enerji santrallerinde kullanılan alçak gerilim trafoları, yalnızca bir gerilim dönüştürücü değil; sistemin verimli, güvenli ve sürdürülebilir çalışmasının anahtarıdır. Trafo seçimi, projeye özel analizlerle yapılmalı, hem elektriksel performans hem de saha koşullarına uyum açısından optimize edilmelidir. Özellikle kabinli yapılar ve yüksek verimlilik sınıfına sahip ürünler, uzun vadede enerji yatırımınızın karşılığını güvence altına alır.
İhtiyacınıza en uygun ürün veya proje çözümü için hemen fiyat teklifi alın!
İzolasyon trafosu, elektrik devrelerinde hem gerilim transformasyonunu yapan hem de sistemin güvenliğini sağlayan kullanılan özel tasarımlı bir transformatör çeşididir. Bu trafolar, primer ve sekonder devreleri arasında doğrudan iletken bağlantı kurmaz; böylece galvanik izolasyon sağlanarak cihazların ve kullanıcıların güvenliği artırılır. Hem üç fazlı hem de monofaze uygulamalarda kullanılabilen izolasyon trafoları, özellikle tıp, otomasyon ve ağır sanayi gibi hassas alanlarda kritik rol oynar.
Belirli üreticiler, 5000V gerilim seviyesine kadar üretim yapabilir ve 220/220 izolasyon trafosu konfigürasyonuyla simetrik gerilim uygulamaları için idealdir. Ayrıca, projeye özel çözümler için ekranlı sargı, orta uç bağlantısı ve kabinli versiyonlar gibi çeşitli opsiyonlar sunulur. Cihazların devreye alınmasında kullanıcıya yardımcı olmak için detaylı izolasyon trafosu bağlantı şeması teknik dökümanlarla birlikte sağlanmaktadır.
İzolasyon trafosu, elektrik devrelerinde hem gerilim transformasyonunu yapan hem de sistemin güvenliğini sağlayan kullanılan özel tasarımlı bir transformatör çeşididir.
İzolasyon Trafosu Teknik Parametreleri
1.Gerilim Dönüşüm Oranı (Turn Ratio)
İzolasyon trafoları genellikle 1:1 oranında (örneğin 220V/220V) tasarlanır. Bu sayede çıkış gerilimi değişmeden, yalnızca iki sistem birbirinden tamamen ayrılarak güvenli enerji transferi sağlanır. Dönüştürme gerektiren sistemlerde ise 400/230V veya 230/24V gibi özel oranlar kullanılabilir.
2. Kaçak Akım ve Kapasitif Etki
Primer ve sekonder sargılar arasında kapasitif etkileşim oluşabilir. Bu nedenle izolasyon trafosu neden çarpmaz sorusunun cevabı, sargılar arasındaki elektriksel bağlantının olmaması ve kaçak akımın düşük tutulmasıdır. Sızıntı akım değeri genellikle 100 µA altında olacak şekilde tasarlanır.
3. Empedans Değeri
Trafonun kısa devre empedansı, yük altında gerilim düşümünü değiştirebilir. Düşük empedanslı izolasyon trafoları, hassas ekipmanlarda gerilim kararlılığı sağlar.
4. İzolasyon Direnci ve Dielektrik Dayanım
Primer ile sekonder sargılar arasındaki izolasyon direnci genellikle yüksek derecede direnç seviyesindedir. Dielektrik dayanım testi sırasında bu trafolar 2.5kV – 5kV aralığında gerilimle test edilir.
5. Frekans Uyumluluğu
Çoğu izolasyon trafosu 50/60 Hz frekans aralığında çalışacak şekilde tasarlanır. Ancak bazı özel uygulamalarda 400 Hz’e kadar frekans desteği sunan trafolar da mevcuttur.
6. Koruma Sınıfı ve Soğutma Tipi
İzolasyon trafoları IP20, IP23, IP44 gibi değişik koruma sınıflarında üretilir. Soğutma genellikle doğal hava (AN) ile yapılır; yüksek güçlü modellerde fanlı (AF) sistem tercih edilebilir.
7. Termik Koruma
Trafonun aşırı ısınmasını engellemek için bobin içine yerleştirilen PTC/PT100 gibi sıcaklık sensörleri ile termik koruma sağlanır. Bu sistem, trafonun ömrünü uzatır.
İzolasyon trafoları, primer ve sekonder devreleri arasında doğrudan iletken bağlantı kurmaz
İzolasyon Trafosu Hangi Amaçla Kullanılır?
Galvanik İzolasyon ve Nötr-Toprak Ayrımı: Bu trafolarda primer ve sekonder devreler fiziksel olarak birbirinden ayrılmıştır. Bu nedenle izolasyon trafosu neden çarpmaz sorusunun yanıtı, devreler arasında doğrudan elektriksel bağlantı olmamasıdır. Ayrıca, trafonun çıkışında nötr toprak bağı yapılmadıkça, devrede potansiyel fark oluşmaz ve çarpılma riski ortadan kalkar. Bu özellik, özellikle nötr toprak arası farkı kritik olan uygulamalarda tercih edilir.
Tıbbi Uygulamalar: Yüksek güvenlik gerektiren ameliyathane gibi ortamlarda tercih edilen medikal izolasyon trafoları, EN 61558-2-15 standardı esas alınarak tasarlanır ve izolasyon izleme röleleri ile entegre çalışarak olası arızaları önceden tespit etme imkânı sunar.
Endüstriyel Otomasyon: Hassas ölçüm cihazlarının, PLC’lerin ya da inverter destekli sistemlerin enerji ihtiyacı için izolasyon trafoları kritik öneme sahiptir.
UPS Sistemleri: Yedekli enerji altyapılarında, çıkıştaki voltaj kalitesini artırmak ve izolasyon sağlamak amacıyla UPS’lerle entegre edilir.
İzolasyon Trafolarıyla Filtreleme ve Harmonik Azaltma: Yüksek empedanslı ve ekranlı izolasyon trafoları, parazit ve elektriksel gürültülerin filtrelenmesinde de etkili olabilir. UPS sistemlerinin giriş ve çıkış noktalarında, otomasyon panoları ile hassas ölçüm ekipmanlarında kullanılan bu tip izolasyon trafoları, enerjiyi güvenli şekilde iletirken aynı zamanda parazit ve sinyal bozulmalarını minimuma indirir.
İzolasyon Trafosu Nasıl Bağlanır?
İzolasyon trafosu nasıl bağlanır? sorusunun cevabı, kullanılan modelin bağlantı tipine göre değişir. Bu trafolar genellikle klemensli, pabuçlu ya da bara tipi bağlantı seçenekleriyle sunulur. Proje gereksinimlerine göre vektör grubu seçilebilir.
İzolasyon Trafosu Fiyatları
İzolasyon trafosu fiyatları, trafonun gücü (kVA), sargı yapısı (bakır/alüminyum), montaj tipi ve ekranlama özelliğine göre farklılık gösterir. Küçük ölçekli projeler için geliştirilen 220/220 izolasyon trafosu modelleri daha uygun fiyatlıyken, büyük sanayi uygulamaları için tercih edilen kabinli ve üç fazlı sistemlerin fiyatı daha yüksektir.
Güvenli ve Stabil Enerji için İzolasyon Trafoları
İzolasyon trafosu nötr toprak arası ayrımı sayesinde sistemde kaçak akım riskleri minimize edilir. Bu, elektrik çarpması riskini ortadan kaldırdığı gibi, hassas ekipmanların da gerilim dengesizliklerinden zarar görmesini engeller. İzolasyon trafoları, sadece enerji dönüşümü değil aynı zamanda kullanıcı ve cihaz güvenliği için de vazgeçilmez bir çözümdür. Yüksek kaliteli izolasyon trafosu çözümleri, farklı ihtiyaçlara özel tasarımlarıyla öne çıkar ve sistemlerin sorunsuz çalışmasını sağlar.
İhtiyacınıza en uygun ürün veya proje çözümü için hemen fiyat teklifi alın!
